Tại sao đinh tán hình bán nguyệt lại cải thiện độ tin cậy của khớp?

Tóm tắt bài viết: Đinh tán bán hình ốnglà loại dây buộc phù hợp khi bạn cần độ bền lặp lại, bề ngoài gọn gàng và lắp ráp nhanh—không cần nhiều bu lông hoặc tình trạng lỏng lẻo có thể xảy ra khi chọn vít kém. Hướng dẫn chuyên sâu này trình bày chi tiết về cách hoạt động của đinh tán hình bán nguyệt, những điểm khó khăn phổ biến nhất của khách hàng mà đinh tán này giải quyết được (khớp lỏng lẻo, nhựa bị nứt, ăn mòn, móc kẹp không nhất quán) và các quy tắc thiết kế thực tế giúp sản phẩm của bạn vượt qua quá trình kiểm tra và tồn tại lâu hơn. Bạn cũng sẽ tìm thấy danh sách kiểm tra lựa chọn, bảng so sánh, mẹo lắp đặt và Câu hỏi thường gặp để giúp bạn tự tin chỉ định loại đinh tán phù hợp.

Phác thảo trong nháy mắt

• Khái niệm cơ bản:Đinh tán hình bán nguyệt là gì và chúng tạo thành mối nối như thế nào.
• Điểm đau:Những lỗi thường gặp ở sản phẩm thực tế và cách khắc phục.
• Lựa chọn:Kích thước, phạm vi cầm vợt, kiểu dáng đầu vợt, chất liệu và độ hoàn thiện.
• Quá trình:Kích thước lỗ, dụng cụ, lực đặt và tính nhất quán.
• Chất lượng:Các mặt hàng kiểm tra ngăn chặn lỗi trước khi vận chuyển.
• Phán quyết:Khi nào nên sử dụng dây buộc khác thay thế.
• Tìm nguồn cung ứng:Yêu cầu nhà cung cấp những gì để chứng minh sự ổn định và năng lực.

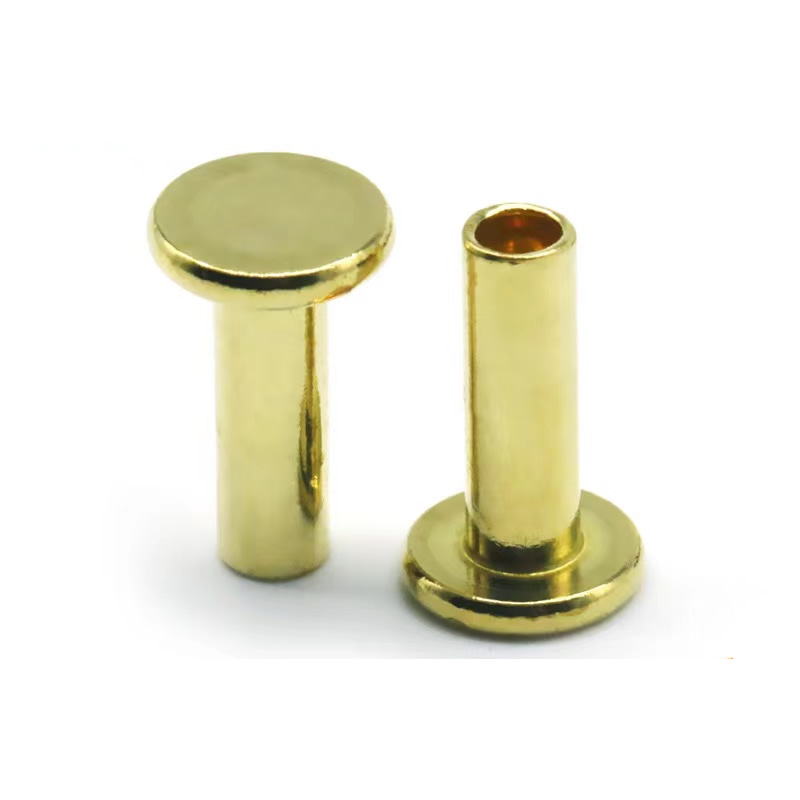

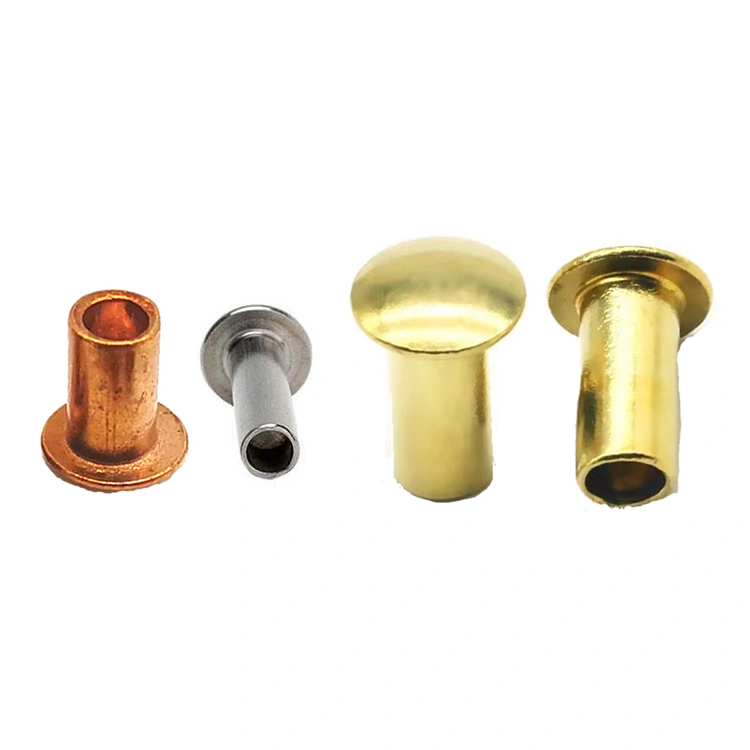

Đinh tán bán hình ống là gì

Đinh tán hình bán nguyệt là đinh tán có phần thân rỗng ở đầu đuôi. Khoang nhỏ đó không phải là một chi tiết thẩm mỹ—đó là lý do khiến những chiếc đinh tán này cố định nhanh chóng và nhất quán. Trong quá trình lắp đặt, một công cụ cài đặt sẽ cuộn hoặc làm loe phần đầu rỗng ra bên ngoài, tạo thành một “đầu” thứ hai (thường được gọi là móc sắt) để kẹp các bộ phận lại với nhau.

Do phải dịch chuyển ít kim loại hơn so với đinh tán đặc nên đinh tán dạng bán ống thường yêu cầu lực cài đặt thấp hơn và có thể được lắp đặt ở tốc độ cao. Điều đó khiến chúng trở thành lựa chọn phù hợp cho các dây chuyền sản xuất nơi mà thời gian chu kỳ, độ lặp lại và vẻ ngoài hoàn thiện sạch sẽ là vấn đề quan trọng.

• Ý tưởng chính:Đuôi rỗng giúp kiểm soát sự biến dạng, dẫn đến hình thành móc cài ổn định.
• Sử dụng điển hình:Bản lề, chốt, cơ cấu nhỏ, thiết bị, nội thất ô tô, vỏ điện tử, đồ da và các bộ phận nhẹ.
• Nơi họ tỏa sáng:Khi bạn muốn có hiệu suất cắt mạnh mẽ với vẻ ngoài gọn gàng và sản xuất hiệu quả.

Những điểm khó khăn của khách hàng và cách đinh tán hình bán nguyệt giải quyết chúng

Hầu hết người mua không hào hứng khi “chọn đinh tán”. Họ chọn chúng vì có điều gì đó gây tổn hại: lắp ráp chậm, các bộ phận bị lỏng tại hiện trường, vết nứt nhựa, xuất hiện hiện tượng ăn mòn hoặc chất lượng thay đổi theo từng đợt. Đây là cách Đinh tán hình ống giải quyết những cơn đau đầu phổ biến nhất.

• Điểm yếu 1: Vít bị lỏng theo thời gian (rung, đạp, xử lý).
  Đinh tán hình bán nguyệt tạo ra mối nối cơ học vĩnh viễn. Khi được đặt đúng cách, sẽ không có nguy cơ tuột chỉ và khả năng chống rung được cải thiện mà không cần dựa vào bộ khóa ren bằng hóa chất.
• Điểm yếu thứ 2: Tốc độ lắp ráp quá chậm hoặc chi phí nhân công tăng cao.
  Việc tán đinh có thể được tự động hóa và tiêu chuẩn hóa. Với việc kiểm soát lỗ và dụng cụ chính xác, quy trình sẽ trở thành “địa điểm + thiết lập”, làm giảm tính biến thiên của người vận hành.
• Điểm đau 3: Vấn đề về thẩm mỹ (trầy xước, đầu cồng kềnh, kẹp không đều).
  Có thể chọn nhiều kiểu đầu (tròn, phẳng, chìm, dạng giàn) để phù hợp với mục tiêu về ngoại hình. Hình học móc sắt nhất quán cũng cải thiện chất lượng cảm nhận.
• Điểm đau 4: Nhựa bị nứt hoặc tấm mỏng bị biến dạng.
  Bởi vì đinh tán hình bán nguyệt cần ít lực hơn đinh tán đặc nên chúng có thể thân thiện hơn với nhựa và kim loại mỏng—đặc biệt khi kết hợp với vòng đệm, ống lót hoặc cài đặt ngọn lửa có kiểm soát.
• Điểm đau 5: Ăn mòn và ố màu trong môi trường thế giới thực.
  Lựa chọn vật liệu và hoàn thiện là đòn bẩy chính: các tùy chọn không gỉ, thép mạ hoặc nhôm/đồng thau có thể được điều chỉnh theo độ ẩm, khả năng tiếp xúc với muối, các vấn đề về điện và nhu cầu về hình thức.
• Điểm yếu 6: Chất lượng không ổn định giữa các nhà cung cấp hoặc theo lô.
  Đinh tán trông đơn giản nhưng tính nhất quán phụ thuộc vào chất lượng dây, độ chính xác tạo hình, xử lý nhiệt (khi sử dụng), kiểm soát lớp mạ và kiểm tra kích thước. Một nhà cung cấp có khả năng kiểm soát quy trình và truy xuất nguồn gốc sẽ giảm bớt những bất ngờ.

Cách chọn đinh tán hình bán nguyệt phù hợp

Đinh tán “tốt nhất” là đinh tán phù hợp với thiết kế chung và thực tế sản xuất của bạn. Hãy sử dụng danh sách kiểm tra bên dưới để tránh sai lầm kinh điển: chỉ chọn theo đường kính và sau đó phát hiện ra rằng móc cài không nhất quán hoặc khớp có cảm giác lỏng lẻo.

• 1) Xác định mục tiêu chung:Điều này chủ yếu dành cho khả năng chống cắt, chuyển động xoay, lực cản kéo ra hay hình dáng bên ngoài? Chốt bản lề hoạt động khác với giá đỡ cứng.
• 2) Xác nhận tổng độ dày vật liệu (tay cầm):Thêm tất cả các lớp mà đinh tán sẽ kẹp, bao gồm bất kỳ vòng đệm hoặc ống lót nào.
• 3) Chọn đường kính:Đường kính lớn hơn thường cải thiện độ bền cắt và diện tích chịu lực, nhưng yêu cầu lỗ lớn hơn và có thể làm tăng kích thước đầu nhìn thấy được.
• 4) Đặt chiều dài thân:Chiều dài phải cho phép hình thành móc sắt thích hợp—quá ngắn sẽ gây ra tia sáng yếu; quá dài có thể bị vênh hoặc tạo ra các cạnh sắc.
• 5) Chọn kiểu đầu:Phù hợp với nhu cầu về ngoại hình và giải phóng mặt bằng. Nếu bề mặt phẳng đóng vai trò quan trọng, hãy xem xét thiết kế chìm (và đảm bảo vật liệu của bạn có thể hỗ trợ nó).
• 6) Chọn vật liệu và hoàn thiện:Cân bằng độ bền, khả năng chống ăn mòn, khả năng tương thích điện, chi phí và tính thẩm mỹ.
• 7) Công cụ và quy trình phù hợp:Phương pháp tán đinh có sẵn của bạn (quỹ đạo, hướng tâm, tác động, bộ cuộn) ảnh hưởng đến kích thước và vật liệu nào hoạt động tốt nhất.

Thực hành tốt nhất về thiết kế và lắp đặt

Mối nối đinh tán chỉ hoạt động tốt khi hệ thống xung quanh nó: kích thước lỗ, cách xếp chồng lên nhau, dụng cụ và kiểm soát quy trình. Nếu bạn muốn ít bị từ chối hơn và ít bị trả lại hơn, thì những quy tắc thực tế này sẽ giúp ích rất nhiều.

• Kiểm soát đường kính lỗ và độ tròn.Các lỗ quá khổ hoặc không tròn là nguyên nhân hàng đầu gây ra tình trạng lắc lư và độ bám không nhất quán. Hãy coi chất lượng lỗ là một khía cạnh quan trọng chứ không phải là điều cần cân nhắc.
• Tôn trọng phạm vi cầm nắm.Nếu độ dày ngăn xếp của bạn thay đổi, hãy chỉ định chiều dài đinh tán vẫn tạo thành móc sắt chắc chắn ở ngăn xếp mỏng nhất. Đối với các ngăn xếp dày hơn, hãy xem xét chiều dài khác hoặc ống lót được kiểm soát.
• Chọn phương pháp cài đặt phù hợp.Tán đinh quỹ đạo hoặc xuyên tâm thường tạo ra hình dạng mượt mà hơn, được kiểm soát tốt hơn so với bộ tác động cứng, điều này có thể hữu ích cho các bộ phận mỹ phẩm và nhựa.
• Ngăn chặn thiệt hại vật chất.Đối với các tổ hợp tấm nhựa hoặc tấm mỏng, hãy sử dụng vòng đệm phía sau, ống lót hoặc cấu hình loe để phân phối tải trọng và giảm sự tập trung ứng suất.
• Thiết kế để chuyển động khi cần thiết.Nếu đinh tán hoạt động như một trục quay (giống như bản lề), mục tiêu sẽ được điều khiển xoay—không phải kẹp tối đa. Ống lót hoặc miếng đệm giúp duy trì chuyển động trơn tru mà không bị ràng buộc.
• Tránh các cạnh móc sắt sắc nhọn.Đuôi được tạo hình kém có thể tạo ra các gờ cắt vào tay, làm vướng vải hoặc cản trở các bộ phận lân cận. Vấn đề hình học công cụ.

Danh sách kiểm tra nhanh “thông số kỹ thuật để sản xuất”:

• Xác nhận phạm vi độ dày ngăn xếp (tối thiểu/danh nghĩa/tối đa).
• Mục tiêu dung sai lỗ khóa và hoàn thiện bề mặt.
• Xác định các yêu cầu về kiểu dáng và ngoại hình của đầu.
• Quyết định vật liệu + hoàn thiện dựa trên mức độ tiếp xúc với môi trường.
• Xác thực kích thước móc sắt bằng các mẫu bài viết đầu tiên.
• Ghi lại quá trình cài đặt (dụng cụ, lực, chu trình, các điểm kiểm tra).

Kiểm tra chất lượng ngăn ngừa lỗi tại hiện trường

Người mua thường đổ lỗi cho “đinh tán kém” khi thủ phạm thực sự là sự biến đổi không kiểm soát được—sự thay đổi độ cứng của dây, độ dày lớp mạ bị lệch hoặc hình dạng móc sắt không được đo. Một kế hoạch kiểm tra đơn giản, có thể lặp lại sẽ làm giảm đáng kể rủi ro.

• Kiểm tra kích thước:Đường kính thân, chiều dài, đường kính/chiều cao đầu và độ sâu rỗng phải phù hợp với thông số kỹ thuật. Hình học rỗng nhất quán hỗ trợ sự hình thành móc sắt nhất quán.
• Kết thúc kiểm tra:Tìm kiếm các vết bong tróc, đổi màu hoặc lớp phủ không đồng đều có thể gây ra hiện tượng ăn mòn hoặc từ chối thẩm mỹ.
• Xác thực cài đặt:Đo đường kính móc sắt và chiều cao móc sắt sau khi lắp đặt. Hai con số này thường dự đoán khả năng hoạt động của khớp tốt hơn là “có cảm giác chặt chẽ”.
• Kiểm tra cơ khí:Đối với các bộ phận quan trọng, hãy chạy thử nghiệm cắt/kéo trên các mẫu đã lắp ráp. Xu hướng kết quả theo thời gian bắt trôi sớm.
• Truy xuất nguồn gốc:Theo dõi lô giúp cách ly các vấn đề một cách nhanh chóng thay vì biến một lỗi thành việc ngừng sản xuất hoàn toàn.

Nếu sản phẩm của bạn hướng tới khách hàng, hãy xem xét một “tiêu chuẩn bề ngoài” bổ sung cho các khu vực được tán đinh: dấu đầu chấp nhận được, mẫu vòng dụng cụ được phép và biến thể hoàn thiện được phép. Điều đó ngăn ngừa những bất đồng chủ quan ở lần kiểm tra cuối cùng.

Khi nào cần xem xét các lựa chọn thay thế

Đinh tán bán ống là tuyệt vời, nhưng chúng không phải là câu trả lời phổ biến. Nếu nhóm của bạn đang gặp khó khăn, có thể là do yêu cầu chung không phù hợp với dây buộc cố định.

• Chọn ốc vít/bu lôngnếu bạn cần khả năng bảo trì, tháo gỡ thường xuyên hoặc lực kẹp có thể điều chỉnh.
• Chọn đinh tán mùnếu bạn chỉ có quyền truy cập từ một phía.
• Chọn đinh tán chắc chắnnếu mối nối có tải trọng lớn và bạn có thể hỗ trợ lực ép cao hơn bằng dụng cụ và vật liệu chắc chắn.
• Xem xét chất kết dính + đinh tántrong một số thiết kế mà bạn cần bịt kín, giảm rung hoặc phân bổ tải trọng—trong khi đinh tán mang lại độ bền xử lý ngay lập tức.

Làm việc với nhà cung cấp đinh tán đáng tin cậy

Đây là phần giúp bạn thoát khỏi tình trạng “chúng tôi đã thay đổi nhà cung cấp và mọi thứ bắt đầu thất bại”. Một nhà cung cấp đáng tin cậy không chỉ bán một phần; chúng duy trì sự ổn định giữa các đợt, hỗ trợ các câu hỏi kỹ thuật và giúp bạn tránh các vòng lặp thiết kế lại.

Công ty TNHH Công nghệ Kim loại Nuotehỗ trợ các dự án Đinh tán bán hình ống nơi người mua cần chất lượng tạo hình nhất quán, lựa chọn vật liệu và thông số kỹ thuật thân thiện với sản xuất. Khi đánh giá một nhà cung cấp (bao gồm Nuote Metals Technology Co.,Ltd. hoặc bất kỳ ai khác), hãy đặt những câu hỏi tiết lộ mức độ hoàn thiện của quy trình—không chỉ về giá cả.

• Bạn có thể cung cấp tính nhất quán về vật liệu và quy trình không?Tìm kiếm nguồn cung ứng ổn định, kiểm tra xác định và kiểm soát lô hàng.
• Bạn có thể tùy chỉnh kích thước và kiểu đầu không?Nhiều cụm lắp ráp yêu cầu chiều dài không chuẩn, biên dạng đầu hoặc hình học rỗng đặc biệt.
• Bạn có thể đề xuất dung sai lỗ và phương pháp cài đặt không?Các nhà cung cấp tốt nhất hiểu rằng đinh tán là một phần của hệ thống.
• Bạn xử lý việc lấy mẫu bài viết đầu tiên như thế nào?Các mẫu ban đầu sẽ xác nhận hình dạng và hình dáng của móc sắt trước khi sản xuất hàng loạt.
• Kế hoạch hoàn thiện bề mặt và kỳ vọng ăn mòn là gì?Một nhà cung cấp tốt làm rõ các giả định về môi trường và hoàn thành các giới hạn ngay từ đầu.

Câu hỏi thường gặp

• Hỏi: Điều gì khiến đinh tán hình bán nguyệt khác với đinh tán đặc?
  MỘT:Đinh tán hình bán nguyệt có phần đuôi rỗng một phần nên cần ít lực hơn để cố định và có thể nhanh chóng tạo thành một móc cài chắc chắn. Đinh tán rắn hoàn toàn chắc chắn và thường yêu cầu lực cao hơn cũng như các bộ phận/dụng cụ chắc chắn hơn.

• Hỏi: Làm thế nào để tôi tránh bị lỏng khớp nối đinh tán?
  MỘT:Nguyên nhân phổ biến nhất là lỗ quá lớn, chiều dài đinh tán không phù hợp với tay cầm thực tế hoặc cài đặt không nhất quán. Thắt chặt dung sai lỗ, điều chỉnh phạm vi độ bám và xác minh đường kính/chiều cao móc sắt sau khi cài đặt.

• Hỏi: Đinh tán hình bán nguyệt có phù hợp với các bộ phận bằng nhựa không?
  MỘT:Thường thì có—đặc biệt là vì lực cài đặt có thể thấp hơn đinh tán đặc. Sử dụng vòng đệm, ống lót hoặc khuôn được kiểm soát để phân phối tải trọng và giảm ứng suất có thể làm nứt nhựa.

• Hỏi: Lựa chọn vật liệu tốt nhất để sử dụng ngoài trời là gì?
  MỘT:Thép không gỉ thường được lựa chọn cho môi trường ẩm ướt hoặc ăn mòn. Thép mạ cũng có thể hoạt động, nhưng bạn phải chọn loại và độ dày lớp mạ phù hợp với điều kiện tiếp xúc và yêu cầu về hình thức.

• Hỏi: Đinh tán hình bán nguyệt có thể tháo ra để sửa chữa không?
  MỘT:Chúng được thiết kế như những ốc vít cố định. Việc loại bỏ thường bao gồm việc khoan đinh tán, việc này có thể làm hỏng các vật liệu xung quanh. Nếu khả năng bảo trì là ưu tiên hàng đầu, hãy xem xét các ốc vít có ren hoặc thiết kế có phần cứng trục có thể thay thế được.

• Hỏi: Tôi nên xác minh những gì trong quá trình kiểm tra đầu vào?
  MỘT:Kiểm tra đường kính thân, chiều dài, kích thước đầu, độ sâu rỗng, chất lượng hoàn thiện và kết quả cài đặt mẫu (đường kính và chiều cao móc sắt). Những điều này ảnh hưởng trực tiếp đến sự ổn định và hình thức lắp ráp.
