Đinh tán hình ống bằng nhôm có phải là mảnh ghép còn thiếu trong chiến lược lắp ráp hạng nhẹ của bạn không?

Giảm cân không còn chỉ là nỗi ám ảnh của ngành hàng không vũ trụ. Xe điện, thiết bị điện tử cầm tay và thậm chí cả các nhà sản xuất thiết bị thể thao đang xem xét kỹ lưỡng từng gram. Tạikim loại Nuote, chúng tôi đã quan sát thấy các kỹ sư chỉ định đinh tán bằng thép hoặc nhôm đặc theo thói quen – trong khi đinh tán hình ống bằng nhôm hoàn toàn rỗng sẽ thực hiện công việc tốt hơn, nhanh hơn và nhẹ hơn.

Bài viết này trình bày những gìđinh tán hình ống nhômthực tế là chúng hoạt động tốt hơn ở đâu so với các lựa chọn thay thế nặng hơn và làm thế nào để đủ điều kiện đưa chúng vào dây chuyền sản xuất của bạn.

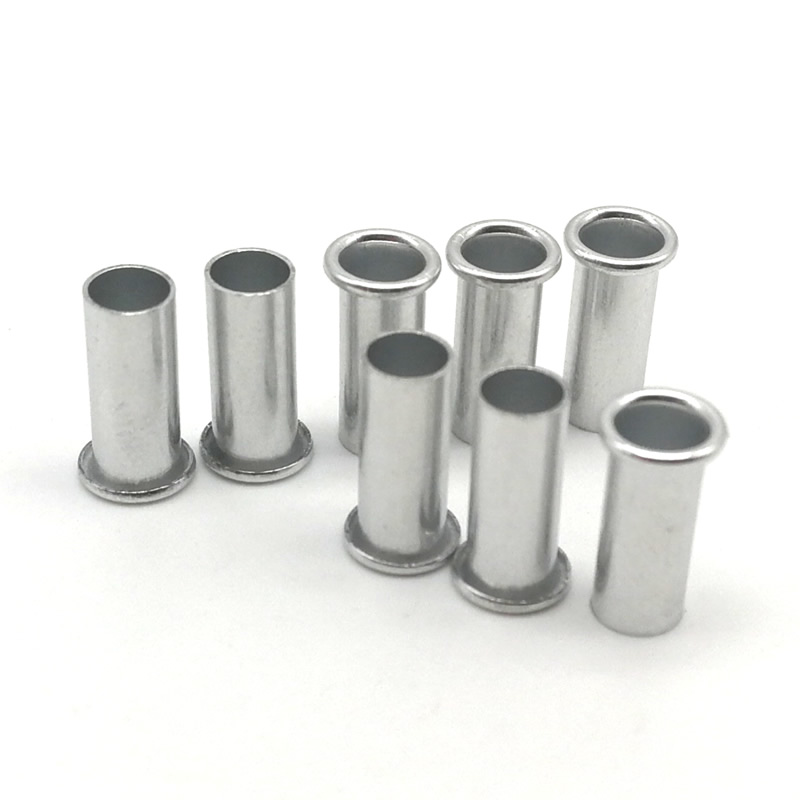

Chính xác thì đinh tán hình ống bằng nhôm là gì?

Không giốngđinh tán rắn(100% nguyên liệu) hoặcđinh tán hình bán nguyệt(rỗng một phần), đinh tán hình ống bằng nhôm có thân rỗng từ đuôi đến đầu. Độ dày thành thường là 0,20–0,35 mm. Trong quá trình lắp đặt, bức tường mỏng này cuộn ra ngoài với lực rất thấp, tạo nên đầu thứ cấp sạch sẽ, đồng đều.

Hãy coi nó như một ống kim loại có nắp được tạo hình sẵn. Tâm rỗng có nghĩa là ít vật liệu hơn, ít trọng lượng hơn và ít năng lượng đông kết hơn.

Tại Nuote Metals, chúng tôi sản xuất đinh tán hình ống nhôm từ ba hợp kim phổ biến: 1100 (mềm, trang trí), 5056 (loại dùng cho hàng hải, chống ăn mòn) và 6061 (mục đích chung). Bảng dưới đây tóm tắt sự khác biệt của họ.

Đối với 80% khách hàng, đinh tán hình ống nhôm 5056 là câu trả lời đúng đắn.

Ba tình huống thực tế trong đó đinh tán hình ống bằng nhôm vượt trội

Chúng tôi không nói về những lợi thế về mặt lý thuyết. Đây là những ứng dụng thực tế mà khách hàng đã chuyển sangđinh tán hình ống nhômvà thấy những cải tiến có thể đo lường được.

Thiết bị điện tử cầm tay – Loại bỏ vết nứt và trọng lượng

Một nhà sản xuất thiết bị y tế đang sử dụng đinh tán nhôm nguyên khối để gắn các giá đỡ bên trong vào lớp vỏ magie mỏng. Lực ép làm nứt 1,5% vỏ – một tỷ lệ phế liệu đắt đỏ. Nuote Metals cung cấp 5056 đinh tán hình ống bằng nhôm có chuôi 3 mm. Lực cài đặt giảm gần một nửa, các vết nứt biến mất và mỗi thiết bị giảm được 1,2 gram trọng lượng dây buộc. Khi chạy hơn 500.000 đơn vị, nghĩa là đã tiết kiệm được hơn nửa tấn trọng lượng.

Trang trí nội thất ô tô – Tốc độ cao, lực thấp

Một nhà cung cấp ô tô cấp một cần gắn vải trang trí vào các tấm cửa nhựa – 800.000 bộ phận mỗi năm. Đinh tán hình bán nguyệt bằng thép được chỉ định quá mức: phần trang trí hầu như không chịu tải. Việc chuyển sang sử dụng đinh tán hình ống bằng nhôm 6061 giúp giảm 35% thời gian chu kỳ ép và loại bỏ vết rỉ sét trên vải sáng màu. Chi phí cho mỗi đinh tán cũng giảm 40%.

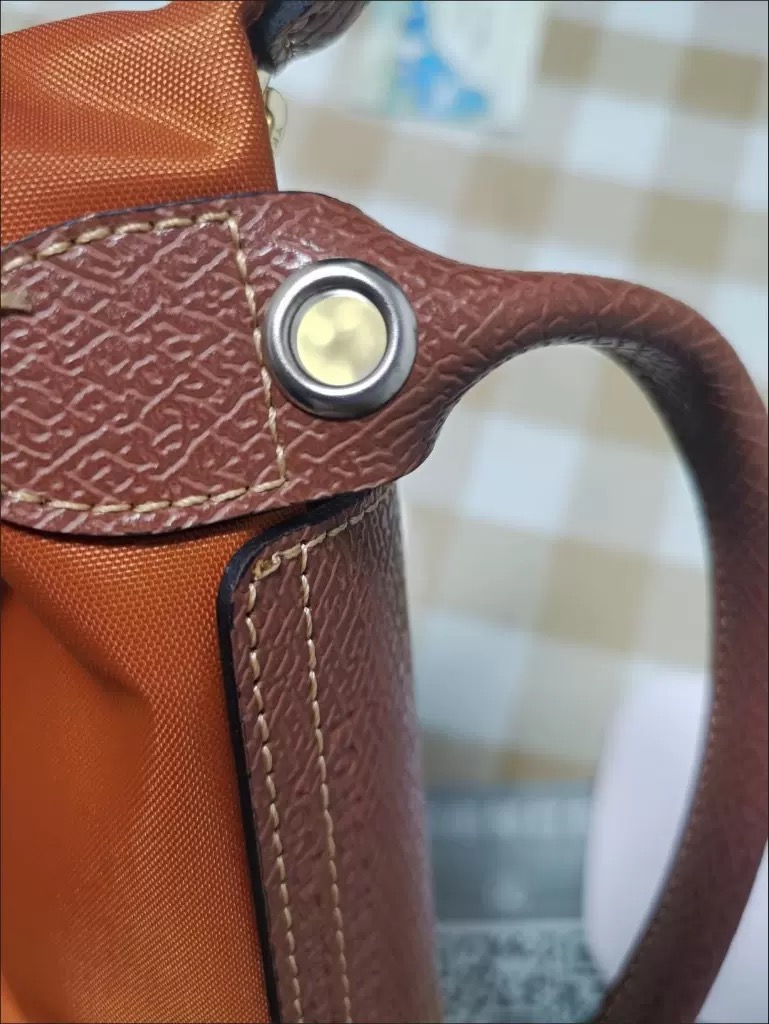

Hàng Da, Balo Da – Không Nghiền Nát, Không Rỉ Sét

Một thương hiệu ba lô muốn có một loại đinh tán nhẹ, không rỉ sét để gắn vào dây đeo. Đinh tán dạng ống thép bị ăn mòn sau khi sử dụng ngoài trời; đinh tán nhôm đặc đòi hỏi quá nhiều lực và làm nát lớp vải nylon. Nuote Metals khuyên dùng đinh tán hình ống bằng nhôm 5056 với lớp hoàn thiện anodized rõ ràng. Các đinh tán được đặt gọn gàng xuyên qua lớp vải dày 3 mm cộng với 2 mm da, hầu như không tăng thêm trọng lượng và không bị ăn mòn sau hai năm sử dụng tại hiện trường.

Thông số kỹ thuật bạn thực sự có thể sử dụng

Không có tuyên bố tiếp thị mơ hồ. Đây là những con số chúng tôi làm việc hàng ngày tại Nuote Metals.

Phạm vi kích thước và dung sai

• Đường kính ngoài của thân: 1,6 mm đến 8 mm (± 0,05 mm)
• Độ dày thành: 0,20 mm đến 0,40 mm (± 0,03 mm)
• Đường kính mặt bích: 3 mm đến 16 mm (± 0,10 mm)
• Chiều dài tổng thể: 2,5 mm đến 12 mm (± 0,10 mm)

Đối với đường kính thân dưới 2 mm, chúng tôi thường khuyên dùng loại bán ống thay thế – thành ống trở nên quá mỏng để tạo thành một cách chắc chắn.

Cài đặt – Cái gì hiệu quả và cái gì không

Vì thành mỏng nên việc đóng đinh tán hình ống bằng nhôm khác với việc đóng đinh tán đặc hoặc hình bán ống.

Các yếu tố thành công quan trọng

• Đường kính lỗ: Thân OD + 0,05 đến 0,10 mm. Quá chặt và tường bị vênh. Quá lỏng và độ cong không đều.
• Deburring: Cần thiết. Một gờ nổi lên sẽ chia cắt bức tường mỏng.
• Biên dạng đe: Sử dụng đe nông-lõm. Một cái đe phẳng sẽ nghiền nát lọn tóc.
• Cú đánh: Cú đánh đơn, chắc chắn. Không bao giờ đóng lại cùng một đinh tán – nhôm sẽ cứng lại và nứt.

Lực cài đặt khuyến nghị (hợp kim 5056, ngăn xếp 2–3 mm)

Bảng dưới đây cho thấy phạm vi lực điển hình cho đường kính thân thông thường.

Các lực này gần bằng một nửa lực mà một đinh tán nhôm nguyên khối có cùng đường kính yêu cầu.

Chất lượng và Tài liệu – Những gì chúng tôi cung cấp

kim loại Nuote hoạt động theo tiêu chuẩn ISO 9001:2015. Mỗi lôđinh tán hình ống nhômbao gồm số lô quay trở lại giấy chứng nhận nhà máy nguyên liệu thô, nhật ký báo chí sản xuất và báo cáo kiểm tra cuối cùng. Chúng tôi thực hiện lấy mẫu AQL theo ISO 2859 – các thứ nguyên quan trọng ở mức 1,0, chính ở 2,5, thứ yếu ở 4,0.

Chúng tôi cũng cung cấp các tuyên bố RoHS cho tất cả các lớp hoàn thiện (nghiền, anodized trong, anodized vàng/đen, chuyển đổi cromat) mà không tính thêm phí.

Trường hợp đinh tán hình ống nhôm không phải là lựa chọn phù hợp

Chúng tôi muốn bạn chỉ định chính xác, không chỉ mua từ chúng tôi. Không sử dụng đinh tán dạng ống nhôm khi:

• Mối nối sẽ chịu lực cắt lớn hơn 50 N (khoảng 5 kg tải trọng tĩnh)
• Chồng vật liệu có tổng độ dày vượt quá 4 mm
• Môi trường ngâm nước mặn liên tục (thay vào đó hãy sử dụng ống inox 316)
• Bạn cần mối nối kết cấu có độ bền cao (sử dụng đặc hoặc bán ống)

Đối với những trường hợp đó, Nuote Metals sản xuất đinh tán rắn và bán ống bằng nhôm, thép, không gỉ, đồng thau và đồng. Chúng tôi sẽ cho bạn biết một cách trung thực loại nào phù hợp với ứng dụng của bạn.

Bắt đầu với Bộ mẫu

Cách xác thực nhanh nhấtđinh tán hình ống nhômcho việc lắp ráp của bạn là để kiểm tra chúng. Nuote Metals cung cấp các mẫu có kích cỡ lưu kho miễn phí - bạn chỉ phải trả phí chuyển phát nhanh. Cung cấp độ dày ngăn xếp vật liệu và đường kính thân mong muốn của bạn, sau đó chúng tôi sẽ tính toán chiều dài thùng được đề xuất và gửi cho bạn ba chiều dài liền kề để thử nghiệm.

Liên hệ với chúng tôi về độ dày ngăn xếp, môi trường và khối lượng hàng năm của bạn. Chúng tôi sẽ trả lời trong vòng một ngày làm việc kèm theo khuyến nghị về hợp kim và độ hoàn thiện cụ thể, bảng dữ liệu kỹ thuật và ưu đãi mẫu.
