Làm thế nào để bạn chọn đúng lỗ khoen cho các ứng dụng từ PCB đến hàng da?

Khoen so với Grommets – Sự khác biệt quyết định hiệu suất

Hai thuật ngữ này thường được sử dụng thay thế cho nhau. Chúng không phải là cùng một sản phẩm. Việc chỉ định sai sẽ dẫn đến kỹ thuật quá mức hoặc thất bại sớm.

So sánh cấu trúc

Quy tắc thực tế từ xưởng sản xuất của chúng tôi: nếu vật liệu tương đối mỏng và tải trọng nhẹ đến vừa phải, hãy sử dụng lỗ gắn. Nếu vật liệu là vải canvas, nhựa vinyl hoặc vải bạt chịu lực nặng, hãy sử dụng vòng đệm. Đối với mọi thứ ở giữa, quyết định thường phụ thuộc vào tính thẩm mỹ của mặt bích và kích thước lỗ.

Lựa chọn vật liệu – Kết hợp lỗ gắn với môi trường

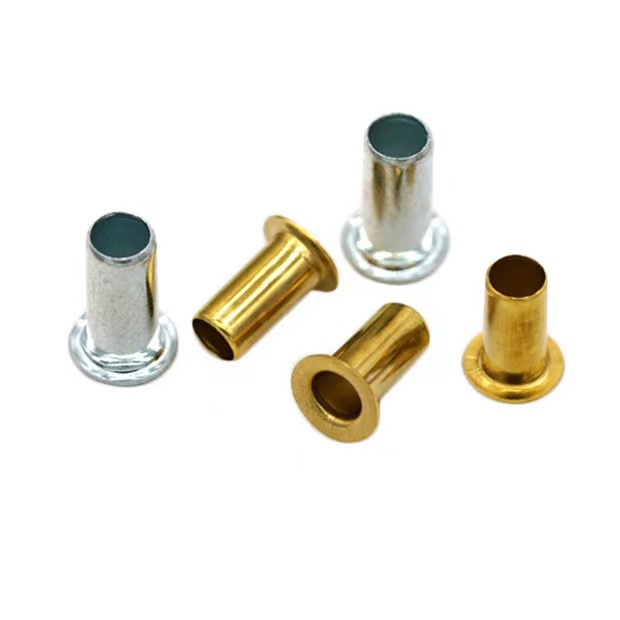

Tại Nuote Metals,khoenđược sản xuất bằng năm vật liệu. Mỗi giải quyết một vấn đề khác nhau.

So sánh vật liệu

Logic lựa chọn của chúng tôi:Đồng thau dành cho thiết bị điện tử đòi hỏi độ dẫn điện và vẻ ngoài rất quan trọng. Thép không gỉ cho môi trường biển và hóa chất. Nhôm khi trọng lượng là hạn chế. Chỉ đồng khi độ dẫn tối đa là không thể thương lượng. Thép khi chi phí chiếm ưu thế và môi trường khô ráo.

Hai đơn đăng ký từ Hồ sơ của chúng tôi

Gia cố xuyên lỗ PCB (Đồng thau, mặt bích phẳng)

Vấn đề:Một nhà sản xuất thiết bị điện tử sản xuất bảng điều khiển công nghiệp đã có kinh nghiệm nâng tấm đồng quanh các lỗ xuyên qua sau khi luân nhiệt. Các lỗ này được sử dụng cho chân máy biến áp và đầu nối, đồng thời ứng suất cơ học khi lắp ráp được truyền trực tiếp đến mối hàn.

Giải pháp của chúng tôi:Chúng tôi đã cung cấpkhoen đồng thaucó mặt bích phẳng, đường kính ngoài 2,4 mm, chiều dài nòng 4 mm. cáckhoenđược đưa vào các lỗ xuyên qua mạ và cuộn lại để tạo ra một ống bọc cơ khí. Thân bằng đồng thau hấp thụ lực lắp ráp, bảo vệ lá đồng không bị bong tróc. Đường kính bên trong được chỉ định lớn hơn 0,05 mm so với dây dẫn thành phần để cho phép dễ dàng lắp vào mà không cần thao tác.

Kết quả:Tỷ lệ thất bại khi nâng tấm lót giảm xuống mức 0 sau 12 tháng sản xuất. Nhà sản xuất đã thêm lỗ gắn vào tiêu chuẩn thiết kế của họ cho tất cả các lỗ xuyên qua các thành phần nặng.

Bộ bản lề thiết bị âm thanh di động (Đồng thau mạ niken, Mặt bích cuộn)

Vấn đề:Một nhà sản xuất loa Bluetooth di động cần một điểm xoay bền, có cấu hình thấp cho cơ cấu chân đế gập. Vỏ bằng nhựa ABS, dày 1,8 mm. Thiết kế ban đầu sử dụng một chốt thép nhỏ được ép vào một cái trùm nhựa, nhưng cái chốt này đã bị nứt trong quá trình thử nghiệm thả rơi và chốt bị ăn mòn trong môi trường ẩm ướt.

Giải pháp của chúng tôi:Chúng tôi cung cấp mạ nikenkhoen đồng thaucó mặt bích cuộn, đường kính trong 2,0 mm, chiều dài nòng 3,5 mm. Lỗ gắn được đặt vào vỏ nhựa để đóng vai trò như một bề mặt chịu lực được gia cố cho chốt bản lề. Mặt bích được cán tạo ra một bề mặt nhẵn, có độ nghiêng thấp mà không cản trở hoạt động gấp. Lớp mạ niken ngăn chặn sự ăn mòn và phù hợp với lớp hoàn thiện kim loại của loa.

Kết quả:Đã vượt qua thử nghiệm thả rơi ở độ cao 1,5 m xuống bê tông và không có vết nứt nào. Sau 18 tháng sản xuất, cụm bản lề không bị mòn hay ăn mòn. Khách hàng đã loại bỏ hoàn toàn chốt thép và hiện sử dụng lỗ gắn vừa làm vật gia cố vừa làm bề mặt chịu lực.

Thông số kỹ thuật – Những gì chúng tôi nắm giữ

Đối với các ứng dụng PCB, chúng tôi có thể giữ đường kính thân ở mức ± 0,02 mm khi dung sai dây dẫn thành phần yêu cầu.

Khoen – Câu hỏi thường gặp

Câu hỏi 1: Khi nào tôi nên sử dụng lỗ xỏ dây thay vì vòng đệm?

Trả lời: Sử dụng lỗ gắn khi vật liệu tương đối mỏng, tải trọng nhẹ đến vừa phải và mong muốn có độ hoàn thiện thấp. Khoen là loại ốc vít một mảnh có tỷ lệ mặt bích trên lỗ nhỏ hơn, khiến chúng phù hợp với quần áo, đồ da, giày dép, đồ điện tử và các sản phẩm giấy. Sử dụng vòng đệm khi vật liệu là vải canvas, nhựa vinyl hoặc vải bạt chịu lực nặng và lỗ lớn hơn khoảng 12 mm. Vòng đệm là hai mảnh (thân và vòng đệm) và mang lại khả năng gia cố tốt hơn cho các ứng dụng hạng nặng. Nếu vật liệu của bạn dày dưới 3 mm và lỗ dưới 12 mm thì lỗ gắn gần như luôn là lựa chọn chính xác.

Câu hỏi 2: Dung sai nào là quan trọng nhất đối với lỗ gắn PCB?

Đáp: Hai dung sai là rất quan trọng. Đầu tiên, đường kính bên trong của lỗ gắn phải có kích thước bằng dây dẫn thành phần—thường lớn hơn đường kính dây chì từ 0,05 mm đến 0,20 mm để cho phép chèn mà không bị ràng buộc. Thứ hai, đường kính ngoài phải vừa với lỗ hở của bảng, thường lớn hơn đường kính ngoài của lỗ gắn từ 0,03 mm đến 0,10 mm. Nếu lỗ gắn trên bảng quá lỏng, nó sẽ không bám chặt; nếu quá chặt, nó có thể làm nứt bảng hoặc biến dạng trong quá trình lắp vào. Đối với cốt thép xuyên lỗ quan trọng, hãy chỉ định rõ ràng các kích thước này thay vì dựa vào quy mô thương mại.

Câu 3: Có thể sử dụng khoen trong các ứng dụng ngoài trời hoặc trên biển không?

Có, với chất liệu phù hợp.Khoen thép không gỉ(304 cho ngoài trời nói chung, 316 cho nước mặn và clorua) mang lại khả năng chống ăn mòn cao nhất. Khoen nhôm 5056 mang lại khả năng chống ăn mòn tốt ở cấp hàng hải với trọng lượng thấp hơn. Đồng thau hoạt động tốt trong nước ngọt và điều kiện ôn hòa nhưng có thể khử kẽm khi phun muối liên tục. Đồng tạo thành một lớp gỉ bảo vệ và phù hợp với công việc lợp mái và di sản. Thép phải được mạ và không được khuyến khích để tiếp xúc với độ ẩm kéo dài. Đối với các tổ hợp vải ven biển hoặc biển, hãy chỉ định thép không gỉ 316 hoặc nhôm 5056.

Câu 4: Moq và thời gian giao hàng cho khoen từ Nuote Metals là bao nhiêu?

A: MOQ tiêu chuẩn của chúng tôi là 20.000 chiếc cho kích cỡ chứng khoán. Đối với các đơn đặt hàng đầu tiên hoặc chạy mẫu, chúng tôi đáp ứng số lượng thấp hơn—thấp nhất là 5.000 chiếc. Chúng tôi cung cấp mẫu miễn phí cho các kích cỡ có sẵn; bạn chỉ phải trả phí chuyển phát nhanh. Thời gian thực hiện: 3–5 ngày đối với số lượng hàng tồn kho; 15–20 ngày đối với kích thước không chuẩn, bao gồm cả dụng cụ tùy chỉnh. Mỗi lô bao gồm giấy chứng nhận vật liệu, báo cáo kiểm tra kích thước và tờ khai RoHS. Chúng tôi đã cung cấpkhoencho khách hàng tại hơn 40 quốc gia. Chứng nhận ISO 9001:2015.
