Tóm tắt bài viết: Đinh tán rỗng nửa nhômkết hợp trọng lượng thấp, lực lắp đặt giảm, khả năng chống ăn mòn và khả năng buộc chặt vĩnh viễn đáng tin cậy. Hướng dẫn này giải thích cấu trúc, các tùy chọn hợp kim, ưu điểm, kiểu đầu, lớp hoàn thiện, ứng dụng, quy trình sản xuất và những cân nhắc về chất lượng để giúp các kỹ sư và nhóm mua hàng chọn loại đinh tán phù hợp để sản xuất hiệu quả.
Mục lục
Đinh tán nửa rỗng bằng nhôm là gì?
Tại sao chọn nhôm cho đinh tán nửa rỗng?
Làm thế nào để bạn chọn hợp kim nhôm phù hợp?
Đinh tán nửa rỗng bằng nhôm so sánh với các loại ốc vít khác như thế nào?
Đinh tán nửa rỗng bằng nhôm được sử dụng ở đâu?
Đinh tán nửa rỗng bằng nhôm được sản xuất và kiểm tra như thế nào?
Ứng dụng điện tử thực tế có thể cho chúng ta biết điều gì?

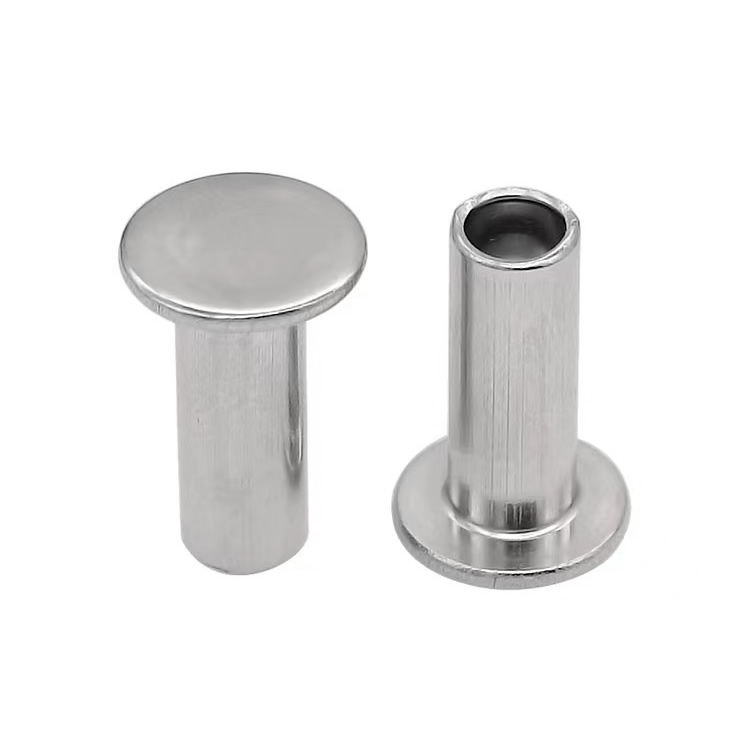

Đinh tán nửa rỗng bằng nhôm là gì?
Nuotesản xuấtĐinh tán nửa rỗng bằng nhômdành cho các ứng dụng yêu cầu giải pháp buộc chặt nhẹ, cố định và lắp đặt hiệu quả. Còn được gọi là đinh tán hình bán nguyệt, đinh tán nửa hình ống hoặc đinh tán đầu rỗng, những ốc vít này có phần rỗng một phần ở đuôi thay vì thân hoàn toàn chắc chắn.
Khoang này là một phần quan trọng trong nguyên lý làm việc của đinh tán. Trong quá trình lắp đặt, đầu rỗng biến dạng và cuộn ra ngoài, tạo ra móc cài cơ học an toàn với lực cài đặt ít hơn đáng kể so với đinh tán đặc thông thường. Điều này làm cho thiết kế đặc biệt hữu ích cho các vật liệu mỏng, các bộ phận xoay, lắp ráp khối lượng lớn và các ứng dụng mà áp suất lắp đặt quá cao có thể làm biến dạng phôi.
Các phiên bản nhôm của Nuote có sẵn bằng nhôm nguyên chất 1100 và hợp kim nhôm 5052/5056, với đường kính thân từ khoảng 0,8 đến 8,0 mm và nhiều cấu hình đầu cũng như độ hoàn thiện bề mặt.
Tại sao chọn nhôm cho đinh tán nửa rỗng?
Lựa chọn vật liệu ảnh hưởng trực tiếp đến hiệu suất tổng thể của hệ thống buộc chặt. Nhôm đặc biệt hấp dẫn khi giảm trọng lượng linh kiện là mục tiêu thiết kế quan trọng.
- Trọng lượng thấp:Nhôm nặng khoảng 1/3 so với thép, giúp giảm khối lượng của các bộ phận lắp ráp hoàn thiện.
- Chống ăn mòn:Nhôm tự nhiên tạo thành lớp oxit bảo vệ, giảm nhu cầu mạ chống gỉ thông thường.
- Đặc tính không từ tính:Nhôm thích hợp cho các tổ hợp nơi vật liệu từ tính có thể gây nhiễu các bộ phận nhạy cảm.
- Lắp đặt lực thấp:Cấu trúc bán rỗng cho phép phần đuôi mở rộng với lực ít hơn đáng kể so với đinh tán đặc.
- Hiệu quả sản xuất:Thiết kế này hoạt động tốt với thiết bị tán đinh tự động để lắp ráp khối lượng lớn, có thể lặp lại.
- Thiết kế linh hoạt:Các hợp kim nhôm, kiểu đầu, kích thước và lớp hoàn thiện khác nhau có thể được lựa chọn theo yêu cầu ứng dụng.
Đối với các kỹ sư thiết kế thiết bị điện tử cầm tay, máy bay không người lái, thiết bị nhẹ, đồ thể thao hoặc vỏ nhôm mỏng, những đặc điểm này có thể mang lại sự cân bằng hữu ích giữa hiệu suất buộc chặt và giảm trọng lượng.
Làm thế nào để bạn chọn hợp kim nhôm phù hợp?
Không phải mọi ứng dụng nhôm đều yêu cầu mức độ bền như nhau. Việc lựa chọn giữa 1100, 5052 và 5056 sẽ phụ thuộc vào yêu cầu tải trọng, mức độ tiếp xúc với môi trường, mục tiêu trọng lượng và đặc tính của vật liệu được nối.
| Lớp nhôm | Sức mạnh điển hình | Đặc điểm chính | Ứng dụng được đề xuất |
|---|---|---|---|
| 1100 | Xấp xỉ. 90–130 MPa | Độ dẻo cao, nhẹ, chống ăn mòn tuyệt vời | Các bộ phận trang trí, đồ trang trí, vỏ phi cấu trúc |
| 5052 | Xấp xỉ. 220–280 MPa | Độ bền tốt, chống ăn mòn, hiệu suất linh hoạt | Các tổ hợp đa năng, vỏ điện tử, tải vừa phải |
| 5056 | Xấp xỉ. 280–350 MPa | Độ bền cao hơn và khả năng chống ăn mòn tuyệt vời | Các bộ lắp ráp nhẹ trên biển, ngoài trời và chịu ứng suất cao hơn |
nhôm 1100thích hợp khi độ dẻo và trọng lượng nhẹ quan trọng hơn độ bền cơ học.nhôm 5052cung cấp sự cân bằng thực tế cho nhiều ứng dụng công nghiệp nói chung. Khi cần có sức mạnh lớn hơn và đòi hỏi hiệu suất môi trường cao hơn,nhôm 5056có thể là một lựa chọn tốt hơn.
Đinh tán nửa rỗng bằng nhôm so sánh với các loại ốc vít khác như thế nào?
Giá trị của đinh tán nửa rỗng trở nên rõ ràng hơn khi so sánh với đinh tán đặc và các lựa chọn vật liệu khác. Cấu trúc nửa rỗng làm giảm lượng vật liệu phải biến dạng dẻo trong quá trình lắp đặt trong khi vẫn duy trì kết nối cơ học lâu dài.
| Tính năng | Đinh tán nửa rỗng bằng nhôm | Đinh tán nửa rỗng bằng thép | Đinh tán nhôm rắn |
|---|---|---|---|
| Cân nặng | Rất thấp | Cao hơn | Thấp đến trung bình |
| từ tính | KHÔNG | Đúng | KHÔNG |
| Chống ăn mòn | Xuất sắc | Phụ thuộc vào kết thúc | Xuất sắc |
| Lực lượng thiết lập | Thấp | Thấp | Cao |
| Cài đặt | Thích hợp cho tự động hóa | Thích hợp cho tự động hóa | Yêu cầu lực tạo hình lớn hơn |
| Ứng dụng tốt nhất | Các tổ hợp nhạy cảm với trọng lượng | Cụm công nghiệp hạng nặng | Các ứng dụng yêu cầu cường độ đinh tán tối đa |
Trong nhiều ứng dụng, quyết định không chỉ đơn giản là chọn dây buộc chắc chắn nhất. Sự lựa chọn tốt hơn là dây buộc mang lại đủ hiệu quả cho mối nối đồng thời giảm thiểu trọng lượng, lực lắp đặt, độ phức tạp trong sản xuất và các yêu cầu bảo trì.
Bạn nên chọn kiểu đầu nào?
Hình dạng đầu ảnh hưởng đến hình thức bên ngoài, phân bố tải trọng, khe hở và sự tương tác giữa đinh tán và vật liệu lắp ráp. Đinh tán nửa rỗng bằng nhôm có thể được sản xuất theo nhiều kiểu đầu để đáp ứng các yêu cầu thiết kế và cơ khí khác nhau.
- Đầu tròn:Một hồ sơ truyền thống cho các khớp có mục đích chung có thể nhìn thấy được.
- Đầu phẳng:Hữu ích khi ưu tiên điểm buộc có cấu hình tương đối thấp.
- Đầu hình bầu dục:Cung cấp một vẻ ngoài mượt mà hơn, trang trí hơn.
- Đầu chìm:Được thiết kế cho các ứng dụng yêu cầu bề mặt phẳng.
- Đầu giàn:Cung cấp bề mặt chịu lực rộng hơn và hữu ích cho các vật liệu mềm hơn hoặc các lỗ lớn hơn.
- Đầu nấm:Cung cấp bề mặt chịu lực rộng, mịn cho các ứng dụng vật liệu mềm được chọn.
Việc lựa chọn đầu nên xem xét độ dày và độ cứng của vật liệu nối, độ hở sẵn có, hình thức yêu cầu và khả năng của thiết bị tán đinh.
Đinh tán nửa rỗng bằng nhôm được sử dụng ở đâu?
Sự kết hợp giữa khối lượng thấp, đặc tính không từ tính, khả năng chống ăn mòn và lực lắp đặt thấp khiến công nghệ buộc chặt bằng nhôm bán rỗng phù hợp với nhiều loại sản phẩm.
- Thiết bị điện tử cầm tay và vỏ nhôm
- Cụm thiết bị bay không người lái và không người lái
- Đồ thể thao và thiết bị nhẹ
- Sản phẩm và thiết bị tiêu dùng
- Tổ hợp kim loại tấm mỏng
- Điểm xoay và các thành phần chuyển động
- Linh kiện vận chuyển nhẹ
- Thiết bị ngoài trời và các bộ phận dễ bị ăn mòn
- Sản phẩm kim loại trang trí và phi kết cấu
Chúng đặc biệt có giá trị khi nhà sản xuất cần một mối nối cố định nhưng không thể chịu được biến dạng hoặc lực ép cao liên quan đến việc lắp đặt đinh tán rắn vào một bộ phận mỏng.
Đinh tán nửa rỗng bằng nhôm được sản xuất và kiểm tra như thế nào?
Hiệu suất đinh tán nhất quán phụ thuộc rất nhiều vào độ chính xác về kích thước và tính chất vật liệu được kiểm soát. Một quy trình sản xuất chuyên nghiệp thường bắt đầu bằng dây nhôm đã được xác minh và tiếp tục thông qua việc tạo hình, cắt tỉa, làm sạch ba via, xử lý bề mặt và kiểm tra lần cuối.
- Xác minh vật liệu:Dây nhôm được kiểm tra đường kính, độ cứng và thành phần hợp kim.
- Tiêu đề lạnh:Tạo hình lũy tiến tạo ra thân, đầu và khoang bán rỗng.
- Cắt tỉa:Vật liệu dư thừa và hình thành flash được loại bỏ.
- Gỡ lỗi:Sự không hoàn hảo trên bề mặt và các vệt vi mô được giảm bớt.
- Hoàn thiện bề mặt:Có thể áp dụng các lớp hoàn thiện trơn, anodized hoặc các loại hoàn thiện được chỉ định khác.
- Kiểm tra cuối cùng:Các kích thước quan trọng, hình học đầu, cấp vật liệu và tình trạng bề mặt được xác minh trước khi vận chuyển.
Đối với các ứng dụng chính xác, các thiết bị kiểm tra như micromet laser, bộ so sánh quang học, hệ thống đo hình ảnh, máy quang phổ, máy đo độ cứng và thiết bị kiểm tra phun muối có thể cung cấp thêm khả năng xác minh chất lượng.
Nuote tuyên bố rằng quy trình sản xuất của họ bao gồm truy xuất nguồn gốc vật liệu, kiểm tra kích thước, phân loại quang học và tài liệu như chứng chỉ vật liệu và chứng nhận phù hợp nếu được yêu cầu. Các mẫu tiêu chuẩn có thể có sau khoảng 5–7 ngày, trong khi công cụ tùy chỉnh có thể cần khoảng 15–20 ngày.
Ứng dụng điện tử thực tế có thể cho chúng ta biết điều gì?
Hãy xem xét một nhà sản xuất thiết bị điện tử cầm tay lắp ráp vỏ nhôm mỏng. Vít thép tạo ra trọng lượng không cần thiết và đưa các thành phần từ tính vào môi trường chứa các thiết bị điện tử nhạy cảm. Đinh tán bằng nhôm nguyên khối giải quyết được vấn đề từ tính nhưng yêu cầu lực lắp đặt cao hơn, làm tăng nguy cơ biến dạng trong các bức tường bao vây mỏng.
Đinh tán nửa rỗng bằng nhôm 5052 có thể giải quyết các yêu cầu cạnh tranh này bằng cách kết hợp cấu trúc nhẹ, hiệu suất không từ tính, khả năng chống ăn mòn và lực lắp đặt thấp hơn. Cấu hình như chuôi 3,0 mm có đầu tròn và lớp hoàn thiện được anot hóa trong suốt có thể được điều chỉnh theo yêu cầu về hình học và hình thức bên ngoài của vỏ.
Loại ứng dụng này thể hiện một nguyên tắc kỹ thuật quan trọng: việc lựa chọn dây buộc phải dựa trên việc lắp ráp hoàn chỉnh thay vì chỉ dựa trên độ bền kéo hoặc độ bền cắt. Trọng lượng, lực lắp đặt, khả năng tương thích của vật liệu, hành vi ăn mòn, hình thức bên ngoài, tự động hóa và các yêu cầu về vòng đời đều có thể ảnh hưởng đến lựa chọn cuối cùng.
Câu hỏi thường gặp
Đinh tán nửa rỗng bằng nhôm có giống như đinh tán bán hình ống không?
Đúng. Đinh tán nửa rỗng bằng nhôm thường được mô tả là đinh tán bán hình ống, đinh tán nửa hình ống hoặc đinh tán đầu rỗng. Những thuật ngữ này thường đề cập đến đinh tán có phần đuôi rỗng một phần và nở ra trong quá trình lắp đặt.
Tại sao đinh tán nửa rỗng bằng nhôm thích hợp cho các sản phẩm nhẹ?
Nhôm có mật độ thấp hơn nhiều so với thép, cho phép các nhà sản xuất giảm trọng lượng của dây buộc. Cấu trúc bán rỗng cũng làm giảm vật liệu phải biến dạng trong quá trình lắp đặt, giúp giảm lực cài đặt.
Tôi nên chọn nhôm 1100, 5052 hay 5056?
Chọn 1100 khi trọng lượng nhẹ và độ dẻo là yêu cầu chính. 5052 là một lựa chọn linh hoạt cho các ứng dụng tải vừa phải yêu cầu khả năng chống ăn mòn tốt. 5056 phù hợp hơn với các yêu cầu về độ bền cao hơn và môi trường ngoài trời hoặc trên biển đòi hỏi khắt khe.
Đinh tán nửa rỗng bằng nhôm có thể được tùy chỉnh?
Đúng. Tùy chỉnh có thể bao gồm đường kính thân, chiều dài nòng, hình dạng đầu, cấp nhôm, độ hoàn thiện bề mặt và các yêu cầu về kích thước khác. Bản vẽ kỹ thuật hoặc mẫu thường là điểm khởi đầu tốt nhất để xác nhận các thông số kỹ thuật và yêu cầu về dụng cụ.
Những đinh tán này có phù hợp để lắp ráp tự động không?
Đúng. Hình dạng lặp lại và các đặc tính định hình lực thấp khiến chúng phù hợp với các quy trình tán đinh tự động hoặc bán tự động, đặc biệt trong sản xuất khối lượng lớn, nơi việc lắp đặt nhất quán là quan trọng.
Phần kết luận
Đinh tán nửa rỗng bằng nhôm mang đến sự kết hợp thực tế giữa cấu trúc nhẹ, khả năng chống ăn mòn, hiệu suất không từ tính và lắp đặt lực thấp hiệu quả. Bằng cách chọn hợp kim nhôm, kiểu đầu, kích thước và cách xử lý bề mặt phù hợp, nhà sản xuất có thể phát triển các mối nối vĩnh viễn hỗ trợ cả hiệu suất sản phẩm và hiệu quả sản xuất.
Nếu bạn đang đánh giá đinh tán nhôm cho thiết bị điện tử, máy bay không người lái, đồ thể thao, vỏ nhẹ hoặc các cụm lắp ráp chính xác khác, thì việc hợp tác với nhà sản xuất có kinh nghiệm có thể đơn giản hóa việc lựa chọn vật liệu, tùy chỉnh, lấy mẫu và kiểm soát chất lượng.Hãy liên hệ với Nuote ngay hôm nay để thảo luận về thông số kỹ thuật, yêu cầu mẫu hoặcliên hệ với chúng tôiđể có giải pháp đinh tán nửa rỗng bằng nhôm tùy chỉnh cho yêu cầu sản xuất của bạn.
