Tại sao đinh tán hình ống là sự lựa chọn thông minh để lắp ráp nhanh chóng, đáng tin cậy và tiết kiệm chi phí?

Khi một dây chuyền lắp ráp cần kết nối hàng ngàn bộ phận mỗi giờ, mỗi giây và mỗi xu đều quan trọng. Đinh tán rắn rất chắc chắn nhưng chậm thiết lập. Vít và đai ốc tạo ra các bộ phận lỏng lẻo và có nguy cơ bị lỏng do rung. Đinh tán hình ống cung cấp một đường dẫn trung gian đã được chứng minh: chúng lắp đặt nhanh chóng, giữ chắc chắn và có chi phí thấp hơn hầu hết các lựa chọn thay thế. Nuote Metals đã sản xuất hàng triệu đinh tán dạng ống cho các ngành đòi hỏi chất lượng ổn định ở tốc độ cao.

Hướng dẫn này bao gồm mọi thứ mà một chuyên gia cần biết về đinh tán dạng ống—từ định nghĩa cơ bản đến tiêu chí lựa chọn nâng cao.

Đinh tán hình ống là gì? Một định nghĩa rõ ràng

Đinh tán hình ống là một dây buộc cơ khí cố định có một đầu được định hình sẵn ở một đầu và một thân rỗng kéo dài một phần hoặc toàn bộ qua thân đinh tán. Phần rỗng làm giảm thể tích kim loại phải biến dạng trong quá trình lắp đặt, cho phép cố định đinh tán với lực nhỏ hơn đáng kể so với đinh tán đặc có cùng đường kính.

Đặc điểm cốt lõi của đinh tán hình ống

Thiết kế thân rỗng: Giảm lực cài đặt từ 30–60% so với đinh tán đặc

Khớp cố định: Sau khi cuộn, kết nối không bị lỏng khi rung

Yêu cầu tiếp cận hai mặt: Cả hai đầu của đinh tán phải tiếp cận được để cài đặt

Thời gian chu kỳ nhanh: Lên tới 150–200 sản phẩm mỗi phút trên thiết bị tự động

Bề mặt hoàn thiện sạch sẽ: Đuôi cuộn tạo ra bề mặt nhẵn, không có gờ

kim loại Nuotesản xuất cả đinh tán hình ống đầy đủ và đinh tán bán hình ống, cho phép khách hàng lựa chọn tỷ lệ cường độ trên lực chính xác theo nhu cầu ứng dụng của họ.

Đinh tán hình ống đầy đủ và đinh tán bán hình ống – Sự khác biệt chính

Nhiều người mua sử dụng thuật ngữ đinh tán hình ống một cách rộng rãi, nhưng các thông số kỹ thuật yêu cầu sự phân biệt chính xác giữa thiết kế hình ống đầy đủ và thiết kế hình bán ống.

Cả hai loại đều thuộc loại đinh tán hình ống. Nuote Metals khuyến nghị sử dụng dạng ống đầy đủ cho các công việc tải trọng thấp, tốc độ cao và dạng bán ống khi yêu cầu tính toàn vẹn về cấu trúc cao hơn.

Kiểu dáng và cấu hình đầu của đinh tán hình ống

kim loại Nuotesản xuất đinh tán hình ống với nhiều hình dạng đầu khác nhau để phù hợp với các yêu cầu lắp ráp và sở thích thẩm mỹ khác nhau.

Kiểu đầu phổ biến

Cấu hình tùy chỉnh có sẵn

Loại vai: Chân có bậc cho các chức năng xoay hoặc miếng đệm

Đinh tán dạng bậc: Đường kính thân có thể thay đổi cho các ngăn xếp nhiều lớp

Đinh tán thúc đẩy: Các ngạnh nhỏ ở mặt dưới để cắn vào vật liệu mềm

Vật liệu và hoàn thiện cho đinh tán hình ống

Hiệu suất của đinh tán hình ống phụ thuộc rất nhiều vào việc lựa chọn vật liệu.kim loại Nuotecung cấp đầy đủ các loại kim loại và xử lý bề mặt.

Tùy chọn kim loại cơ bản

Thép Carbon thấp (C1008, C1010): Độ bền cao, tiết kiệm, cần mạ để chống ăn mòn. Được sử dụng trong ô tô và công nghiệp nói chung.

Thép không gỉ (304, 316): Chống ăn mòn cực tốt, độ bền cao. Lý tưởng cho các thiết bị hàng hải, y tế và chế biến thực phẩm.

Nhôm (1100, 5056, 6061): Nhẹ, chống ăn mòn tự nhiên. Phổ biến trong ngành hàng không vũ trụ và điện tử tiêu dùng.

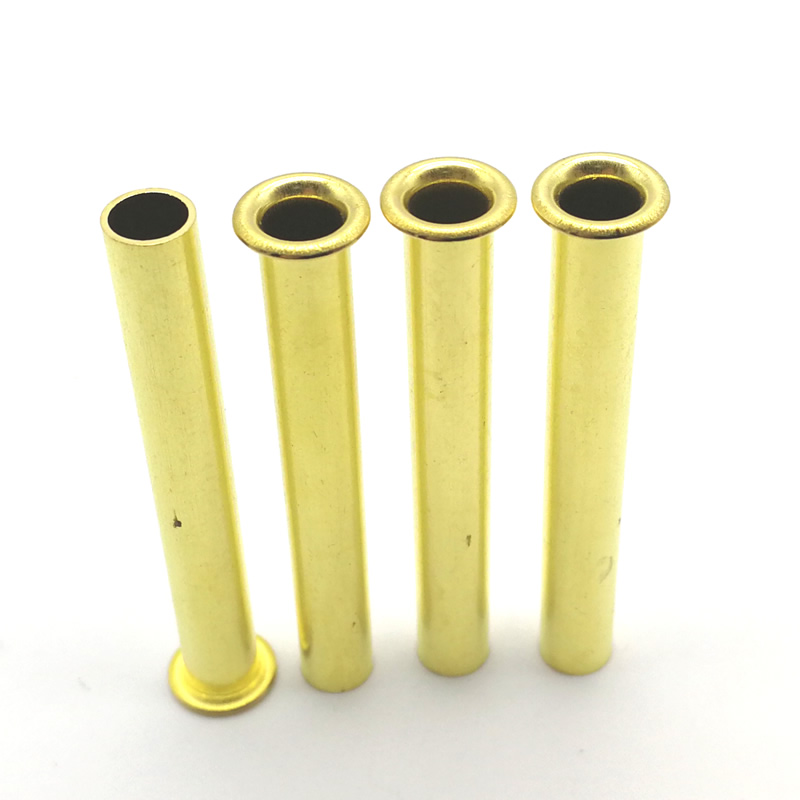

Đồng thau (C2600, C2700): Độ dẫn điện tốt, màu vàng hấp dẫn. Được sử dụng trong các thiết bị đầu cuối điện và phần cứng trang trí.

Đồng: Tính dẫn điện và dẫn nhiệt vượt trội. Được tìm thấy trong máy biến áp, bộ phận nối đất và bộ trao đổi nhiệt.

Hoàn thiện bề mặt

Các ngành công nghiệp và ứng dụng chính cho đinh tán hình ống

Bởi vìđinh tán hình ốngcung cấp khả năng cài đặt nhanh và khả năng kẹp đáng tin cậy, chúng được sử dụng trong nhiều lĩnh vực sản xuất. Nuote Metals đã cung cấp các ốc vít này cho các ứng dụng sau.

Công nghiệp ô tô

Cụm guốc và má phanh

Phụ kiện gắn mặt ly hợp

Điểm neo dây an toàn

Chốt trang trí nội thất

Liên kết giảm chấn HVAC

Nội thất và chế biến gỗ

Khớp nối khung ghế và bàn

Đinh tán trượt ngăn kéo

Trục cơ chế gấp

Dải dính bọc đệm

Hàng tiêu dùng và hành lý

Phụ kiện tay nắm vali

Bộ bản lề laptop và máy tính bảng

Vỏ thiết bị nhà bếp

Đinh tán vỏ dụng cụ điện

Điện tử và Điện

Rơle và thiết bị đầu cuối chuyển đổi

Kẹp lõi máy biến áp

Kết nối bộ pin

Bế tắc hỗ trợ PCB

Thiết bị y tế

Trụ nẹp chỉnh hình

Khớp dụng cụ phẫu thuật

Cơ chế điều chỉnh giường bệnh

Khung thiết bị chẩn đoán

Sản phẩm da và dệt may

Gia cố lỗ đai

Phụ kiện dây đeo túi xách và ba lô

Yên ngựa và phần cứng cưỡi ngựa

Gia cố lỗ gắn bằng vải và bạt

Ưu điểm của việc sử dụng đinh tán hình ống

Tại sao nhà sản xuất lại chọnđinh tán hình ốngquađinh tán rắn, đinh tán mù, hoặc ốc vít có ren? Nuote Metals nêu bật những lợi ích sau.

Cách chọn đinh tán hình ống phù hợp cho tổ hợp của bạn

Việc chọn đúng đinh tán dạng ống bao gồm việc đánh giá năm thông số chính.

1. Độ dày ngăn xếp vật liệu

Đo tổng độ dày của tất cả các lớp được nối

Đối với đinh tán dạng ống đầy đủ: Chiều dài = độ dày của chồng + 0,5–1,0 mm

Đối với đinh tán hình bán ống: Chiều dài = độ dày ống khói + 0,8–1,2 × đường kính thân

2. Yêu cầu tải

Tải trọng cắt: Ưu tiên sử dụng đinh tán dạng bán ống

Tải trọng kéo (kéo ra): Đinh tán hình ống hoàn chỉnh với mặt bích lớn

Tải trọng hỗn hợp: Dạng bán ống có đầu giàn

3. Điều kiện môi trường

Khô trong nhà: Thép mạ kẽm

Độ ẩm ngoài trời: Thép không gỉ hoặc nhôm anodized

Tiếp xúc với nước mặn: thép không gỉ 316 hoặc đồng thau

Nhiệt độ cao (trên 150°C): Thép hoặc thép không gỉ

4. Khối lượng sản xuất

5. Chất lượng chuẩn bị lỗ

Đường kính lỗ phải lớn hơn thân đinh tán 0,05–0,10 mm

Các lỗ không có gờ ngăn ngừa nứt trong quá trình tạo cuộn

Nên mài cả hai mặt đối với vật liệu dày trên 1,5 mm

Thực hành lắp đặt tốt nhất cho đinh tán hình ống

Cài đặt thích hợp là điều cần thiết để đạt được hiệu suất mong đợi từ đinh tán hình ống.kim loại Nuoteđề nghị quá trình sau đây.

Cài đặt từng bước

Chuẩn bị lỗ – Khoan hoặc đục lỗ để điều chỉnh đường kính; loại bỏ tất cả các gờ

Chèn đinh tán – Đặt đầu đinh vào phía có thể tiếp cận được, phần đuôi rỗng nhô ra

Hỗ trợ đầu – Sử dụng đe phẳng hoặc lõm phù hợp với hình dạng đầu

Tác dụng lực dọc trục – Sử dụng máy ép đinh tán, dụng cụ búa hoặc máy định vị tự động

Quan sát cuộn – Đuôi rỗng phải cong đều ra phía ngoài, không bị nứt

Kiểm tra mối nối – Đầu cuộn phải đồng đều và tiếp xúc chặt chẽ với vật liệu

Các lỗi cài đặt thường gặp và giải pháp

kim loại Nuotecung cấp biểu đồ cài đặt chi tiết và đề xuất dụng cụ cho mọi kích thước đinh tán và kết hợp vật liệu.

[Đinh tán hình ống] Câu hỏi thường gặp – Các câu hỏi thường gặp đã được giải đáp

Câu 1: Sự khác biệt giữađinh tán hình ốngvà đinh tán mù (đinh tán pop)?

Đáp: Sự khác biệt quan trọng nhất là quyền truy cập cài đặt. Đinh tán hình ống cần tiếp cận được cả hai mặt của khớp: một bên để đỡ đầu, bên kia để tạo thành đuôi cuộn. Đinh tán mù (thường được gọi là đinh tán dạng pop) được thiết kế để lắp đặt một mặt: chúng được lắp từ một phía và trục gá được kéo qua thân để mở rộng mặt mù. Đinh tán hình ống thường cung cấp độ bền cắt cao hơn và bề ngoài hoàn thiện sạch hơn so với đinh tán mù có cùng đường kính. Tuy nhiên, nếu tổ hợp của bạn có các phần kín mà bạn không thể với tới mặt sau thì đinh tán mù là lựa chọn duy nhất. Nuote Metals sản xuất cả hai dòng sản phẩm. Đối với các kết cấu mở có khả năng tiếp cận từ hai phía, đinh tán dạng ống thường tiết kiệm hơn và lắp đặt nhanh hơn trong dây chuyền tự động.

Câu hỏi 2: Làm cách nào để tính chiều dài đinh tán hình ống chính xác cho ứng dụng của tôi?

Trả lời: Công thức hơi khác nhau giữa đinh tán dạng ống đầy đủ và đinh tán bán dạng ống. Đối với đinh tán dạng ống đầy đủ, sử dụng: Chiều dài đinh tán = Độ dày lớp vật liệu + 0,5 đến 1,0 mm. Chiều dài thêm tạo thành đầu cuộn. Ví dụ: nối hai tấm có tổng độ dày 2,5 mm: chọn chiều dài đinh tán là 3,0–3,5 mm. Đối với đinh tán hình bán nguyệt, sử dụng: Chiều dài đinh tán = Độ dày lớp vật liệu + 0,8 đến 1,2 × Đường kính đinh tán. Ví dụ: Chồng 3,0 mm với đinh tán đường kính 3,0 mm cho chiều dài 3,0 + (1,0 × 3,0) = 6,0 mm. Phần nhô ra dài hơn là cần thiết vì phần rỗng chỉ ở phần đuôi, cần nhiều vật liệu hơn để tạo thành cuộn thích hợp. Nuote Metals cung cấp biểu đồ lựa chọn độ dài miễn phí và bộ dụng cụ mẫu để giúp bạn xác minh kích thước chính xác trước khi sản xuất hoàn chỉnh.

Câu 3: Đinh tán hình ống có thể được sử dụng với vật liệu nhựa hoặc composite không?

Có, nhưng đặc biệt chú ý đến thiết kế lỗ và các thông số cài đặt. Đinh tán hình ống hoạt động tốt với nhiều loại nhựa kỹ thuật (ABS, polycarbonate, nylon) và vật liệu composite như sợi thủy tinh hoặc sợi carbon. Tuy nhiên, những vật liệu này nhạy cảm hơn với áp suất kẹp và khả năng chịu lỗ so với kim loại. Nuote Metals khuyến nghị những điều sau đối với tổ hợp nhựa/composite:

Sử dụng đầu mặt bích lớn hơn (giàn hoặc đầu phẳng) để phân bổ lực kẹp

Tăng dung sai đường kính lỗ lên 0,10–0,15 mm trên thân đinh tán

Giảm lực cài đặt từ 20–30% so với các ứng dụng thép trên thép

Đối với nhựa mỏng (dưới 1,5 mm), hãy cân nhắc sử dụng vòng đệm phía sau hoặc chuyển sang dạng bán ống có độ sâu rỗng nông

Luôn kiểm tra phiếu giảm giá mẫu trước khi sản xuất

kim loại Nuotecó thể cung cấp đinh tán dạng ống với hình dạng đầu được tối ưu hóa dành riêng cho lắp ráp nhựa và composite.

Tại sao Nuote Metals là đối tác đáng tin cậy cho đinh tán hình ống

Chế tạođinh tán hình ốngđể đạt được các tiêu chuẩn chất lượng cao, nhất quán đòi hỏi phải gia công nguội chính xác, tạo hình theo chiều sâu rỗng được kiểm soát và đảm bảo chất lượng nghiêm ngặt. Nuote Metals mang lại hơn hai thập kỷ kinh nghiệm cho mọi đơn hàng.

Chứng nhận ISO 9001:2015 – Truy xuất nguồn gốc đầy đủ từ cuộn nguyên liệu thô đến đóng gói thành phẩm

Thiết kế dụng cụ nội bộ – Kiểu đầu tùy chỉnh, độ sâu rỗng và cấu hình vai được phát triển trong 10–15 ngày

Phạm vi vật liệu rộng - Thép carbon, thép không gỉ, nhôm, đồng thau, đồng và hợp kim đặc biệt

Kiểm soát quy trình thống kê (SPC) - Mỗi lô được theo dõi về đường kính thân, độ đồng tâm, chiều cao đầu và độ cứng

Mạ và phủ trong nhà – Kẽm, niken, thiếc, thụ động và anodizing dưới một mái nhà

Tính linh hoạt của bao bì – Hộp số lượng lớn, cuộn băng, nạp dạng que hoặc túi tùy chỉnh

Hỗ trợ kỹ thuật kỹ thuật – Đánh giá ứng dụng miễn phí, khắc phục sự cố cài đặt và phân tích lỗi

Cho dù đơn đặt hàng của bạn là 5.000 hay 5 triệu chiếc, Nuote Metals đều cung cấp đinh tán hình ống đáp ứng chính xác thông số kỹ thuật của bạn.

Liên hệ với Nuote Metals để biết các yêu cầu về đinh tán hình ống của bạn

Từ cụm phanh ô tô đến bản lề thiết bị điện tử, đinh tán dạng ống mang đến sự kết hợp lý tưởng giữa lắp đặt nhanh, kẹp đáng tin cậy và tiết kiệm chi phí. Nuote Metals có kiến ​​thức kỹ thuật, năng lực sản xuất và hệ thống chất lượng để hỗ trợ dự án của bạn.
