Làm thế nào để chuẩn bị bản vẽ cho các bộ phận gia công CNC?

Làm thế nào bạn có thể chuẩn bị các bản vẽ kỹ thuật như thế này cho gia công CNC để tăng tốc quá trình sản xuất và giảm nguy cơ sai sót khi truyền thông tin đến bộ điều khiển máy CNC?

Khả năng vẽ bản vẽ kỹ thuật là kỹ năng cơ bản của mỗi kỹ sư. Khả năng tạo các chế độ xem chi tiết như vậy cho phép chúng tôi thể hiện bằng đồ họa các bộ phận hoặc toàn bộ hệ thống theo cách dễ hiểu, chỉ ra tất cả các kích thước và dung sai, duy trì tỷ lệ và cung cấp các kích thước hoặc góc cần thiết.

Bản vẽ kỹ thuật CNC nên có những gì?

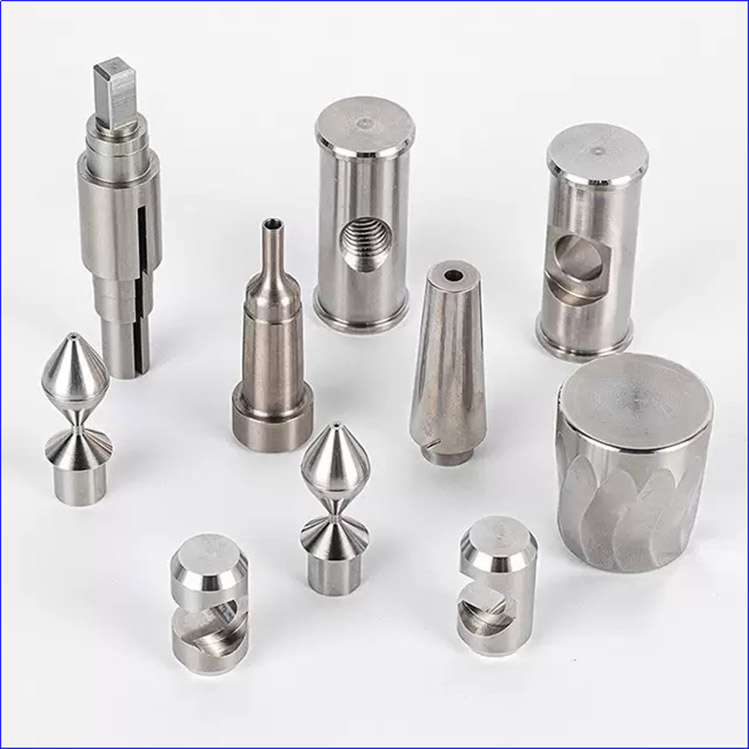

Bản vẽ kỹ thuật gửi cho công ty có thiết bị CNC (phay hoặc tiện CNC) mô tả chính xác hình dạng của chi tiết được đặt hàng. Nó là một phần của tài liệu kỹ thuật của dự án và là thông tin quan trọng bạn cần để nhận được báo giá tốt choPhần gia công chính xác CNCsản xuất.

Cách chuẩn bị một dự án gia công CNC và những thông tin nào cần có trong tài liệu đó:

Cần chuẩn bị cẩn thận để tối đa hóa khả năng đọc; ví dụ: các chế độ xem không được chồng chéo.

Bao gồm tất cả thông tin về chiều cần thiết (chiều dài, chiều rộng, chiều sâu, góc, bán kính, lỗ, ren, v.v.) và trình bày chúng dưới dạng xem cũng như kèm theo lời giải thích; thông tin bổ sung cần được cung cấp nếu cần thiết.

Mô tả tất cả các rãnh, bước ren cần thiết, v.v. Nếu khó xác định bất kỳ khu vực nào trong bản vẽ (ví dụ: yêu cầu mô tả chi tiết), hãy tạo một chế độ xem riêng và mô tả nó ở tỷ lệ dễ đọc hơn.

Bao gồm ít nhất một góc nhìn đẳng cự của bộ phận đang được đặt hàng, tốt nhất là sử dụng thang đo phù hợp với mô tả bộ phận.

Thêm chú giải (ví dụ: "Tất cả các kích thước được tính bằng milimét" hoặc "Một chữ cái x đại diện cho...").

Chỉ định các yêu cầu về độ hoàn thiện bề mặt (ví dụ: "để xử lý anodizing thêm").

Bao gồm thông tin về dung sai tiêu chuẩn (ví dụ: "nhỏ hơn 0,1 mm").

Trên bản vẽ kỹ thuật gửi kèm theogia công CNCđể đặt hàng, tốt nhất bạn nên bao gồm vật liệu được yêu cầu (ví dụ: "nhôm 7075") hoặc tiêu chuẩn được sử dụng để tạo ra bản vẽ kỹ thuật cụ thể này (nếu bạn đã quen với thiết kế của bộ phận đó, điều này có thể được cung cấp). Đồng thời bao gồm tiêu chuẩn ISO (ví dụ: độ hoàn thiện bề mặt cần thiết, như được xác định từ bộ nhớ).

Danh sách này tương đối dài, nhưng một người soạn thảo hoặc kỹ sư có kinh nghiệm sẽ tự động đưa thông tin này vào bản vẽ.

Nếu thiếu thông tin nào, một công ty gia công CNC chuyên nghiệp như Nuote Metals sẽ thông báo và yêu cầu làm rõ. Đừng ngần ngạiliên hệ với chúng tôiđể được hỗ trợ.

Bất kể định dạng mà bản vẽ kỹ thuật gia công CNC được cung cấp là gì, chúng phải dễ đọc và được xem xét kỹ lưỡng. Điều này không chỉ giúp việc đọc bản vẽ kỹ thuật dễ dàng hơn mà còn tránh được những vấn đề sau này khi chuyển thông tin có trong bản vẽ sang phần mềm CAD hoặc chuyển sang mã G được sử dụng bởi máy CNC.

Bản vẽ kỹ thuật nên được gửi ở định dạng nào?

Từ quan điểm của khách hàng, nhóm ước tính hoặc nhóm cuối cùng thực hiện đơn hàng, định dạng tối ưu là tệp CAD 3D hoặc tệp được tạo bởi phần mềm đó, tốt nhất là ở định dạng vectơ (ví dụ: được lưu dưới dạng PDF).

Định dạng này cho phép truyền nhanh giữa các máy tính và thông báo ngay cho nhân viên công ty tham gia gia công CNC xem có cần thêm giá chuyển đổi hay không.

Nó cũng cho phép chuyển nhanh chóng một phần dữ liệu sang phần mềm CAD và chuyển đổi thêm thành mã G mà máy CNC có thể hiểu được.

Tại sao phải chuẩn bị bản vẽ kỹ thuật tỉ mỉ?

Lý do rất đơn giản: để giảm thiểu rủi ro sai sót có thể dẫn đến việc sản xuất không đúng đơn hàng đã đặt.Bộ phận tiện CNC. Thông thường, một kích thước được xác định sai có thể dẫn đến việc toàn bộ lô bộ phận bị nấu chảy lại hoặc phải trải qua quá trình xử lý tốn kém.

Hơn nữa, hầu hết các công ty chuyên vềDịch vụ gia công CNCcoi bản vẽ kỹ thuật là tài liệu quan trọng cho công việc tiếp theo.

Mặc dù thông tin bộ phận trong tệp CAD dễ dàng được chuyển đến bộ điều khiển máy CNC hơn, nhưng dữ liệu cụ thể về kích thước hoặc tính năng bên trong trong bản vẽ kỹ thuật đóng vai trò là điểm khởi đầu và tài liệu tham khảo trong quá trình xác minh tính chính xác.

Điều này rất quan trọng, đặc biệt khi làm việc với một số lượng lớn các phần tử. Nếu một giá trị không chính xác, toàn bộ dự án có thể bị ảnh hưởng, cần phải sửa đổi và/hoặc khởi động lại.

Tại Nuote Metals, chúng tôi xem xét kỹ lưỡng mọi bản vẽ kỹ thuật cho một dự án. Chúng tôi xác minh rằng tất cả các kích thước đều rõ ràng và bộ phận được đặt hàng có thể được sản xuất dựa trên tài liệu này. Tất nhiên, chúng tôi cũng cung cấp cho khách hàng các mẫu dựa trên bản vẽ để đảm bảo tính khả thi của thiết kế bộ phận.
