Đinh tán hình ống DIN 7340 có phải là giải pháp chính xác cho nhu cầu lắp ráp nhẹ của bạn không?

Khi một kỹ sư người Đức đạt được mộtđinh tán hình ống, rất có thể họ đang chỉ định DIN 7340. Tiêu chuẩn này đã trở thành xương sống của quá trình sản xuất đinh tán rỗng chính xác ở Châu Âu trong nhiều thập kỷ. Tại Nuote Metals, chúng tôi sản xuấtĐinh tán DIN 7340dành cho những khách hàng yêu cầu kích thước chính xác, độ dày thành ổn định và hiệu suất đáng tin cậy.

Hướng dẫn này giải thích những gì DIN 7340 thực sự chỉ định, cách đọc ký hiệu DIN 7340 và những điểm mà các đinh tán này hoạt động tốt hơn các lựa chọn thay thế chung.

Chính xác thì DIN 7340 là gì?

DIN 7340 là tiêu chuẩn công nghiệp của Đức quy định các đinh tán hình ống được cắt từ ống kéo liền mạch. Tiêu chuẩn này bao gồm các đường kính danh nghĩa từ 1 mm đến 10 mm và xác định hai hình dạng đầu: Dạng A (đầu phẳng/đầu chảo) và Dạng B (đầu tròn có khía). Phiên bản hiện tại là DIN 7340:2011-03.

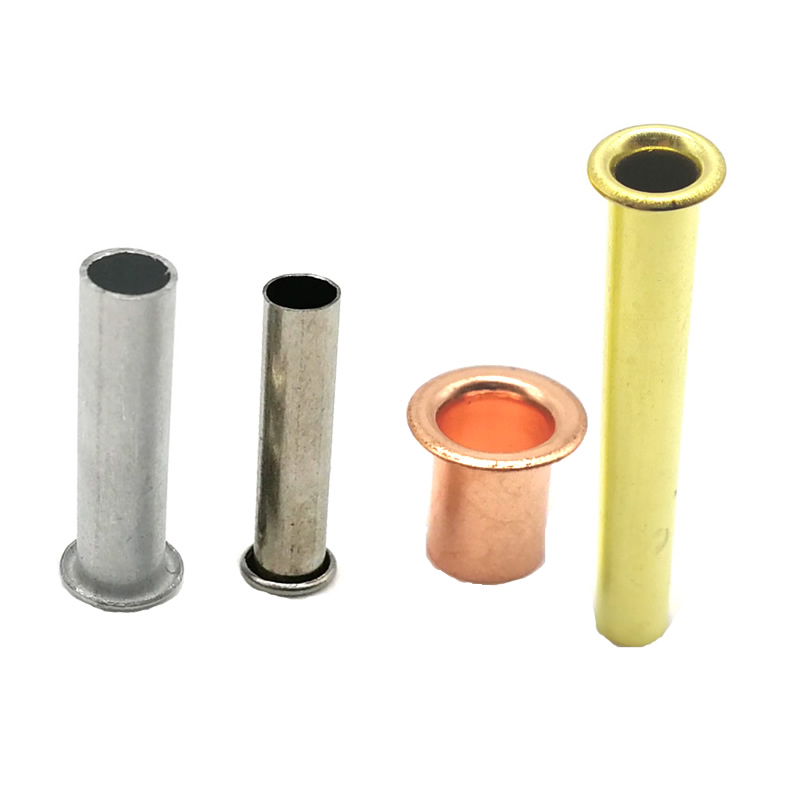

Điểm khác biệt chính giữa đinh tán hình ống DIN 7340 và các đinh tán rỗng khác là quy trình sản xuất. Không giống như đinh tán rỗng được tạo ra bằng cách kéo sâu (tạo ra hình dạng giống như chiếc cốc),Đinh tán DIN 7340được làm từ các ống chính xác được vẽ liền mạch. Điều này đảm bảo cả đường kính trong và ngoài đều có dạng hình trụ hoàn hảo với độ dày thành ổn định.

Cách đọc ký hiệu DIN 7340

Tiêu chuẩn chỉ định quy ước đặt tên rõ ràng. Mỗi tham số được bao gồm trong số phần:

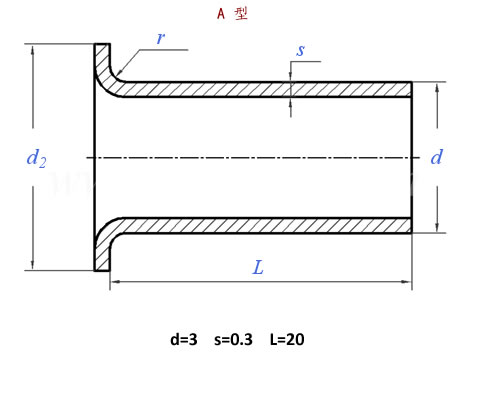

RN A 3 x 0,3 x 20 DIN 7340 Cu

Hệ thống đặt tên này có nghĩa là không có sự mơ hồ. Một người mua ở Đức và một nhà sản xuất ở Trung Quốc đang đề cập đến cùng một loại đinh tán.

Các ứng dụng phổ biến cho đinh tán hình ống DIN 7340

Bởi vìĐinh tán DIN 7340được sản xuất từ ​​​​ống chính xác với độ dày thành ổn định, chúng rất phù hợp cho các ứng dụng đòi hỏi lỗ khoan bên trong sạch sẽ.

Cấp điện qua và lắp ráp PCB

Tâm rỗng của đinh tán hình ống DIN 7340 cho phép dây đi qua. Điều này rất có giá trị đối với các điểm nối đất PCB, kết nối đầu cuối và các ứng dụng cấp điện qua nơi có không gian hạn chế. Đinh tán DIN 7340 bằng đồng thau mạ thiếc đặc biệt phổ biến cho các kết nối có thể hàn được.

Hàng da, túi xách và giày dép

Ngành công nghiệp thời trang và da phụ thuộc rất nhiều vào đinh tán DIN 7340 để làm lỗ thắt lưng, gia cố túi, lỗ xỏ giày và phụ kiện dây đeo. Lực cài đặt thấp cần thiết cho đinh tán hình ống sẽ ngăn ngừa hư hỏng các vật liệu mềm như da và vải.

Linh kiện ô tô và hàng không vũ trụ

Đinh tán DIN 7340 được sử dụng trong nội thất ô tô, cụm ống dẫn HVAC, thiết bị chiếu sáng và các ứng dụng hàng không vũ trụ phi cấu trúc trong đó việc giảm trọng lượng và chống ăn mòn là ưu tiên hàng đầu.

Ứng dụng công nghiệp và máy móc

Các bậc thang, vỏ thiết bị điện tử, cánh trao đổi nhiệt và khung đồ nội thất đều là những ví dụ trong đó đinh tán hình ống DIN 7340 cung cấp mối nối vĩnh viễn hiệu quả về mặt chi phí.

Tùy chọn và lựa chọn vật liệu

DIN 7340 cho phép sử dụng nhiều vật liệu cơ bản. Bảng dưới đây tóm tắt các tùy chọn phổ biến và ứng dụng phù hợp nhất của chúng.

Đinh tán tuân thủ DIN 7340 được làm từ ống kéo mang lại lợi thế hơn so với đinh tán rỗng kéo sâu: hình dạng hình trụ đảm bảo độ dày thành đồng nhất, giúp hình thành cuộn có thể dự đoán được trong quá trình lắp đặt.

Thông số kích thước - Mẫu A so với Mẫu B

Mẫu A (Đầu phẳng / Đầu chảo)

Mẫu A có đầu phẳng với cấu hình thấp. Đây là cấu hình phổ biến nhất để buộc chặt cho mục đích chung trong đó có thể chấp nhận được lớp hoàn thiện bằng phẳng hoặc có độ nghiêng thấp.

Kích thước ví dụ cho Dạng A (đầu phẳng):

Dung sai của Mẫu A thường tuân theo ±0,05 mm đối với đường kính thân và ±0,10 mm đối với đường kính đầu.

Mẫu B (Có khía tròn / Đầu cuộn)

Mẫu B có hình dạng đầu tròn. Cạnh cuộn mang lại vẻ ngoài hoàn thiện và thường được chọn cho các ứng dụng có thể nhìn thấy được hoặc khi cần hoàn thiện trang trí hơn.

Ví dụ: danh sách danh mục Würth hiển thị đinh tán thép Mẫu B mạ kẽm: d1 = 8 mm, đường kính đầu = 12 mm, chiều cao đầu = 1,4 mm, chiều dài = 8 mm, trọng lượng = 1,500 g.

Mẫu B cũng có thể bao gồm khía trên đầu để cải thiện độ bám trong một số ứng dụng nhất định, mặc dù điều này thay đổi tùy theo nhà sản xuất.

Cài đặt - Điều gì hoạt động cho đinh tán DIN 7340

Việc đặt đinh tán hình ống một cách chính xác đòi hỏi phải chú ý đến ba yếu tố: kích thước lỗ, chiều dài đinh tán và dụng cụ.

Kích thước lỗ

Lỗ phải có kích thước chính xác. Nên sử dụng khoảng hở không quá +0,10 mm so với đường kính ngoài (d1). Nếu lỗ quá lớn, ống sẽ bị vênh bên trong trước khi hình thành phần đầu. Nếu lỗ quá chật, bức tường mỏng có thể bị tách ra.

Tính toán chiều dài đinh tán

Đối với móc sắt cuộn tiêu chuẩn, chiều dài đinh tán cần thiết là:

Tổng độ dày vật liệu + (0,5 đến 0,7) × d1

Ví dụ: nối hai tấm có tổng độ dày 2,0 mm bằng đinh tán có đường kính 3 mm:

Chiều dài = 2,0 + (0,6 × 3,0) = 3,8 mm.

Sử dụng quá dài sẽ dẫn tới tình trạng móc cài lộn xộn, không ổn định. Sử dụng quá ít có nghĩa là lọn tóc không thể hình thành đúng cách.

Dụng cụ

Luôn luôn sử dụng một cú đấm thép cứng và được đánh bóng. Khuôn đinh tán phải được thiết kế để mở rộng trục đinh tán dần dần để tránh hiện tượng vênh. Việc định hình khuôn có độ loe dần thay vì vai sắc sẽ tạo ra cuộn 360° đồng đều.

Chất lượng và Chứng nhận

DIN 7340 được duy trì bởi Chốt của Ủy ban Tiêu chuẩn DIN (FMV). Tiêu chuẩn này được xem xét và cập nhật định kỳ, với phiên bản 2011 là phiên bản hiện tại.

Nhà sản xuất kim loại NuoteĐinh tán DIN 7340bằng thép, thép không gỉ, đồng, nhôm và đồng thau, với các lớp hoàn thiện bao gồm trơn, mạ niken và mạ thiếc. Kích thước có thể được thiết kế riêng theo bản vẽ của khách hàng. Công ty hoạt động với chứng nhận ISO 9001:2015, kiểm tra QC 100% trước khi xuất xưởng. Các mẫu miễn phí có sẵn cho các kích cỡ còn hàng, với số lượng moq là 20.000 chiếc cho các đơn hàng tiêu chuẩn.

Đinh tán tuân thủ DIN 7340 được sản xuất từ ​​ống kéo liền mạch, mang lại độ dày thành ổn định hơn so với các giải pháp thay thế kéo sâu. Điều này phù hợp với các ứng dụng mà lỗ khoan bên trong phải luôn sạch để đi qua dây hoặc khi việc tạo cuộn đồng đều là rất quan trọng.

Bắt đầu với đinh tán DIN 7340

Nếu bạn hiện chỉ địnhĐinh tán DIN 7340hoặc đang cân nhắc chuyển sang sử dụng đinh tán dạng ống tiêu chuẩn hóa cho hệ thống lắp ráp của mình, cách nhanh nhất là yêu cầu mẫu.

Cung cấp tổng độ dày chồng vật liệu, đường kính thân mong muốn (d1) và vật liệu ưa thích. Nuote Metals sẽ tính toán độ dài được đề xuất và gửi cho bạn mẫu để thử nghiệm.
