Đinh tán DIN 7340

Nuote Metals là nhà sản xuất kim loại có trụ sở tại Trung Quốc.Đinh tán DIN 7340, tạo ra cả hai biến thể Hình dạng A (đầu phẳng) và Hình dạng B (đầu tròn). Với hơn 10 năm kinh nghiệm trong sản xuất đinh tán dạng ống, chúng tôi hiểu được độ chính xác về kích thước mà tiêu chuẩn này yêu cầu. Có sẵn bằng thép carbon, thép không gỉ, đồng thau, đồng và nhôm, với đường kính từ 1mm đến 10 mm. Chứng nhận ISO 9001. Mẫu miễn phí có sẵn. Hãy liên hệ với chúng tôi ngay hôm nay.

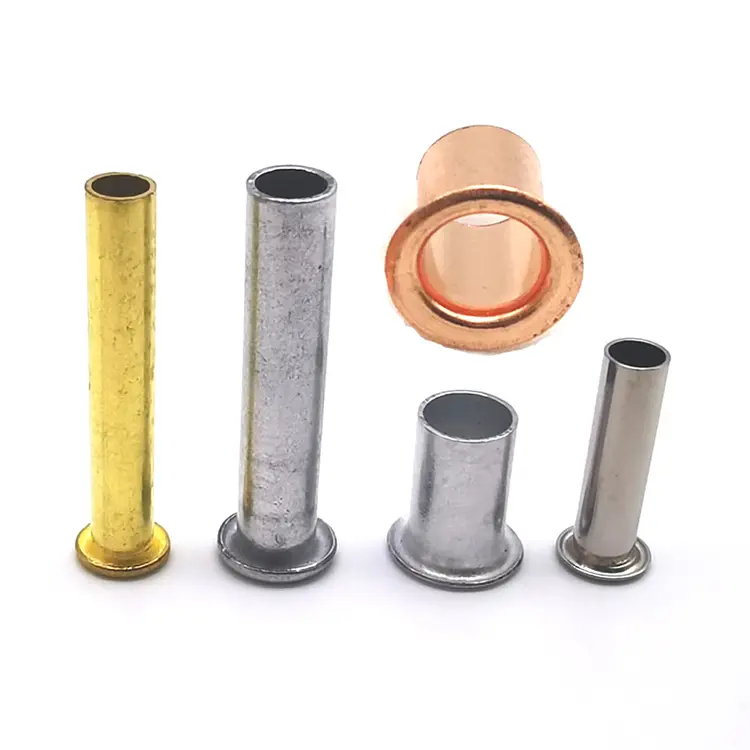

Đinh tán DIN 7340 là gì?

Chúng là các đinh tán hình ống (rỗng) được sản xuất bằng cách cắt các đoạn dài từ ống kim loại, sau đó tạo thành đầu ở một đầu. Không giống như các đinh tán rỗng được kéo sâu, có đường viền bên trong thuôn nhọn, đinh tán hình ống DIN 7340 có đường viền bên trong và bên ngoài hình trụ – một điểm khác biệt quan trọng ảnh hưởng đến cách chúng lắp đặt và hoạt động trong quá trình lắp ráp.

Tiêu chuẩn do Ủy ban Tiêu chuẩn Chốt Đức (FMV) duy trì, quy định kích thước, khối lượng và điều kiện phân phối kỹ thuật cho hai hình dạng đầu riêng biệt:

Phiên bản hiện tại làDIN 7340:2011-03,thay thế cho ấn bản năm 1993.

Cách đọc ký hiệu đinh tán DIN 7340

Ký hiệu đinh tán DIN 7340 hoàn chỉnh tuân theo một định dạng cụ thể mã hóa tất cả các kích thước quan trọng. Đây là một ví dụ từ tiêu chuẩn:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Quy ước đặt tên này đảm bảo mọi đinh tán DIN 7340 đều được chỉ định đầy đủ và có thể truy nguyên theo tiêu chuẩn.

Vật liệu và hoàn thiện cho chúng

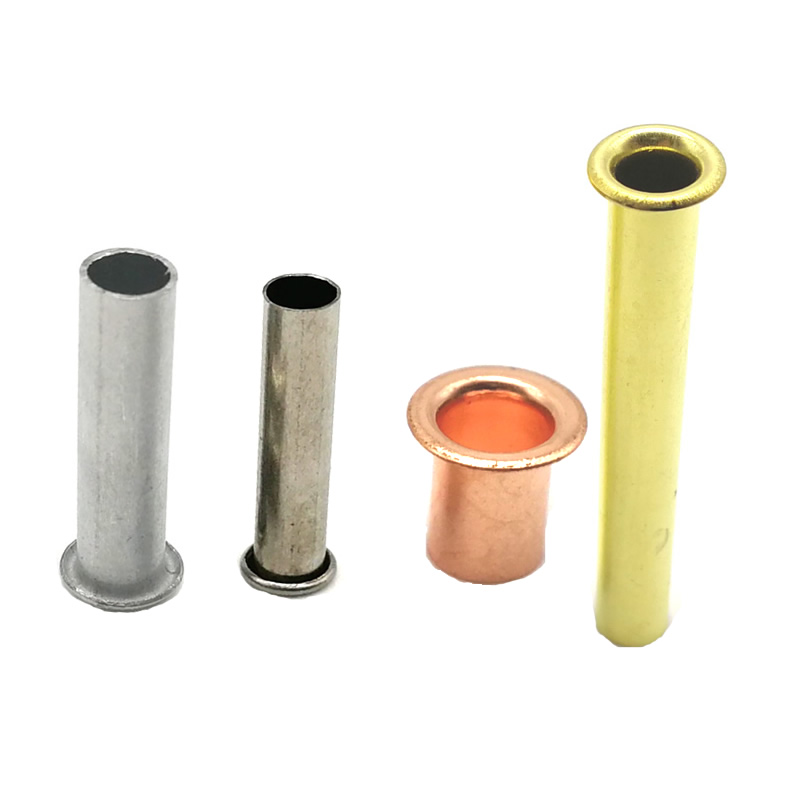

Đinh tán DIN 7340 có thể được sản xuất từ ​​nhiều vật liệu. Nuote Metals cung cấp các tùy chọn sau:

Hoàn thiện tiêu chuẩn:Mạ kẽm, mạ niken, thụ động, sơn mài, đồ cổ, trơn.

DIN 7340 không giới hạn vật liệu đối với các tùy chọn này – tiêu chuẩn bao gồm thép, thép không gỉ, đồng, đồng thau và nhôm.

Phạm vi kích thước - DIN 7340 bao gồm những gì

Tiêu chuẩn bao gồm các đinh tán DIN 7340 có đường kính danh nghĩa từ 1 mm đến 10 mm. Độ dày và chiều dài của tường được chỉ định cho mỗi ứng dụng.

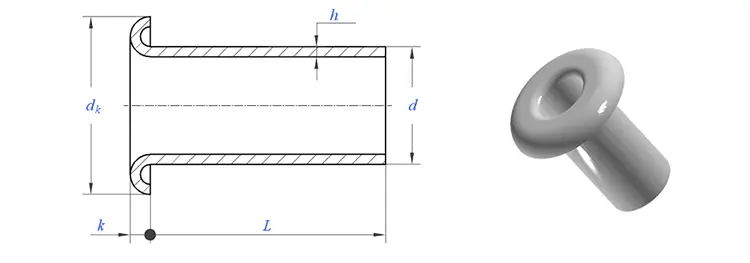

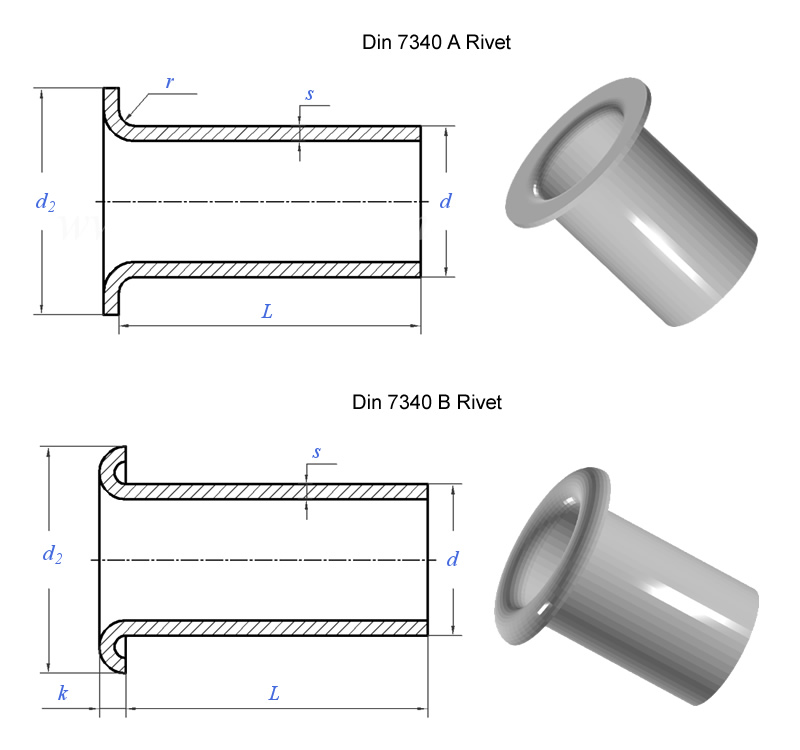

Hình dạng A (Đầu phẳng) – Kích thước điển hình

Hình dạng B (Đầu tròn) – Kích thước điển hình

Chiều dài tùy chỉnh và độ dày của tường có sẵn theo yêu cầu.Nuote Metals có thể sản xuất đinh tán DIN 7340 theo thông số kỹ thuật chính xác của bạn.

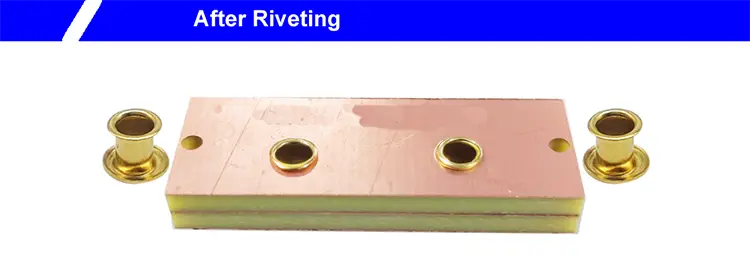

DIN 7340 so với Đinh tán rỗng kéo sâu – Sự khác biệt

Sự khác biệt này quan trọng. Một đinh tán DIN 7340 được cắt từ ống nguyên khối – đường viền bên trong và bên ngoài có dạng hình trụ. Một đinh tán rỗng được kéo sâu (thường được gọi là lỗ gắn) bắt đầu ở dạng tấm kim loại và dần dần được kéo thành hình, tạo ra đường viền bên trong thuôn nhọn.

Nếu ứng dụng của bạn yêu cầu đường kính bên trong đồng nhất – để đi dây, buộc dây hoặc trục chính xác – thì đinh tán DIN 7340 là lựa chọn phù hợp.

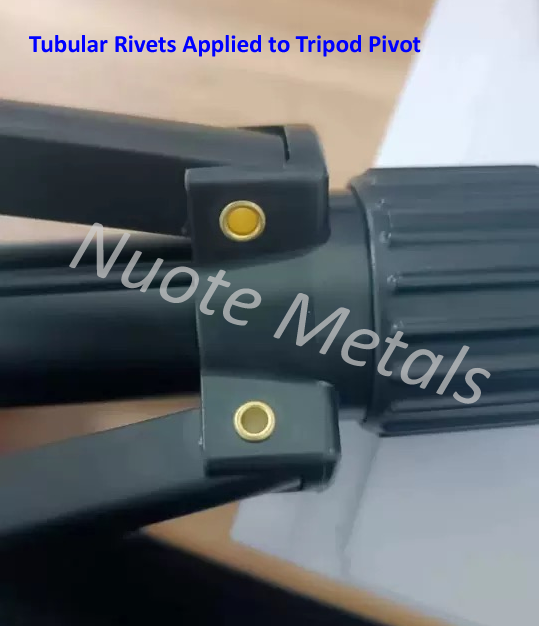

Một ứng dụng thực tế – Giá đỡ điện tử bằng nhựa

Một nhà sản xuất thiết bị điện tử tiêu dùng cần gắn khung nhựa vào khung kim loại bên trong thiết bị nhà thông minh. Giá đỡ nhựa giữ một bảng mạch và cần được cố định vĩnh viễn mà không làm nứt nhựa hoặc tăng thêm trọng lượng không cần thiết. Nhóm kỹ thuật đã chỉ định đinh tán DIN 7340 cho cụm lắp ráp này – Hình dạng A (đầu phẳng), nhôm, đường kính 3 mm, độ dày thành 0,3 mm, chiều dài 6 mm.

Đầu phẳng rất quan trọng – giá đỡ có khe hở hạn chế và đầu tròn sẽ cản trở việc đặt bảng. Vật liệu nhôm giữ cho tổng thể được nhẹ, điều này rất quan trọng đối với thiết bị di động. Và bộ thiết kế hình ống với lực tối thiểu, ngăn ngừa các vết nứt do ứng suất trên nhựa.

Chúng tôi cung cấp 5052 đinh tán nhôm DIN 7340 – trục 3,0 mm, đầu phẳng 4,5 mm, độ dày thành 0,3 mm, chiều dài 6,0 mm, bề mặt trơn. Đường viền bên trong hình trụ duy trì độ dày thành ổn định để loe đáng tin cậy. Đầu phẳng nằm gọn gàng trong khoảng trống chật hẹp. Khách hàng đã thử nghiệm 1.000 đinh tán trên 500 giá đỡ. Sau khi thử nghiệm chu kỳ nhiệt và độ rung, không có lỗi nào. Bây giờ họ đặt hàng đinh tán hình ống của chúng tôi với số lượng 200.000 chiếc mỗi năm.

Cách chúng tôi sản xuất chúng – Cắt ống + Gia công đầu

Đinh tán DIN 7340 được sản xuất từ ​​nguyên khối ống - được cắt theo chiều dài với một đầu được tạo hình ở một đầu. Đây là phương pháp được quy định bởi tiêu chuẩn.

1. Mua sắm ống cổ phiếu– Ống được chứng nhận từ các nhà máy đã được phê duyệt – thép, không gỉ, đồng thau, đồng hoặc nhôm. Mỗi lô đi kèm với chứng chỉ kiểm tra nhà máy và số nhiệt.

2. Kiểm tra đầu vào– Ống ống được kiểm tra đường kính ngoài (± 0,02mm), độ dày thành ống và thành phần vật liệu. Máy quang phổ xác nhận lớp. Vật liệu không đạt tiêu chuẩn sẽ bị từ chối.

3. Cắt ống –Ống được cắt theo chiều dài trống chính xác. Mỗi khoảng trống sẽ trở thành một đinh tán DIN 7340.

4. Tiêu đề– Phôi ống đã cắt được đưa vào máy ép tiêu đề. Khuôn cacbua tạo thành đầu – Hình A (phẳng) hoặc Hình B (tròn) – ở một đầu. Khuôn được đánh bóng ngăn ngừa vết bề mặt.

5. Cắt tỉa– Đèn flash xung quanh mép đầu được loại bỏ.

6. Nhào lộn– Các gờ vi mô được loại bỏ.

7. Mạ hoặc phủ –Áp dụng theo yêu cầu.

8. Kiểm tra lần cuối –Phân loại quang học 100%. Mẫu AQL được xác minh thủ công.

Thời gian dẫn mẫu:tiêu chuẩn 5–7 ngày; dụng cụ tùy chỉnh: 15–20 ngày.

Một đinh tán, tám kiểm tra - Cách chúng tôi đảm bảo tuân thủ DIN 7340

Mỗi lô đinh tán DIN 7340 đều đi qua tám cổng chất lượng:

Kiểm tra đường kính nguyên liệu– Micromet laser (±0.02mm). Bất kỳ cuộn dây nào nằm ngoài phạm vi đều bị từ chối.

Kiểm tra thành phần nguyên liệu– Kiểm tra phân loại bằng máy quang phổ.

Kiểm tra sự xuất hiện của bài viết đầu tiên– 10 đinh tán đầu tiên được kiểm tra dưới độ phóng đại để phát hiện các vết nứt, gờ, khuyết tật.

Kiểm tra chiều bài viết đầu tiên– Đường kính trong, đường kính ngoài, đường kính đầu, chiều cao đầu, độ dày thành và chiều dài được xác minh trên bộ so sánh quang học theo thông số kỹ thuật DIN 7340.

Kiểm tra trong quá trình– 5 đinh tán cho mỗi 500 chiếc. Bất kỳ sự trôi dạt nào cũng sẽ dừng máy ép.

Cài đặt thử nghiệm (cháy thử)– Cứ 2.000 chiếc thì đặt 3 đinh tán vào vật liệu mẫu. Clinch đã kiểm tra tính đối xứng và vết nứt.

Thử nghiệm phun muối (nếu cần)– Thử nghiệm ASTM B117. Giấy chứng nhận được cấp theo lô.

Kiểm tra đầu ra cuối cùng– Phân loại quang học 100%. Mẫu AQL được xác minh thủ công. Giấy tờ đầy đủ được cấp phát.

Khách hàng của chúng tôi nói gì - Phản hồi thực tế

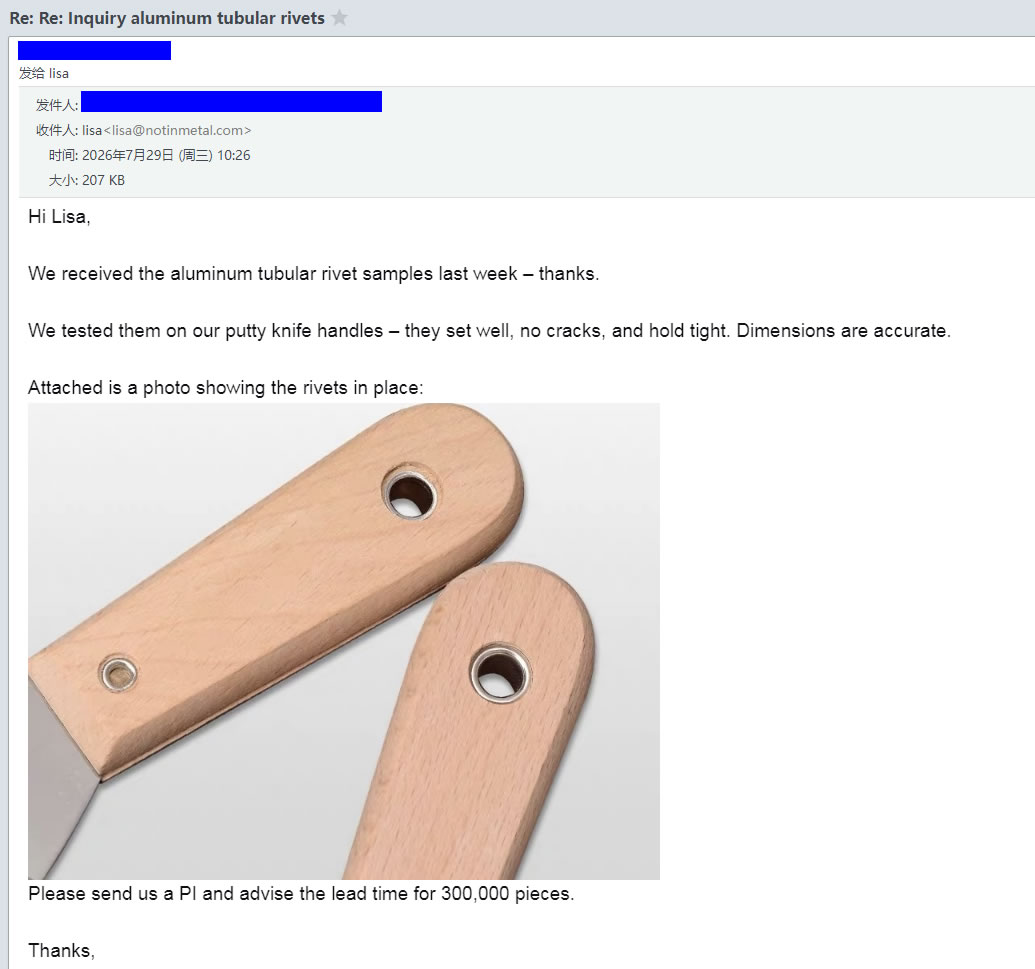

Chúng tôi để khách hàng nói thay chúng tôi. Những hình ảnh trên cho thấy phản hồi thực tế từ các nhà sản xuất đã sử dụng đinh tán DIN 7340 của chúng tôi trong dây chuyền sản xuất của họ – từ các nhà chế tạo thiết bị điện tử, nhà cung cấp ô tô cho đến nhà sản xuất đồ nội thất.

Họ quay lại với chúng tôi vì những lý do tương tự:

• Tuân thủ tiêu chuẩn– Mỗi đinh tán đều đáp ứng yêu cầu về kích thước DIN 7340
• Lỗ hình trụ nhất quán– Đường kính bên trong đồng đều để lắp ráp đáng tin cậy
• Phù hợp chính xác– Phù hợp với thông số kỹ thuật bản vẽ
• Giao hàng đáng tin cậy– Hàng mẫu xuất xưởng sau 5–7 ngày, sản xuất đúng tiến độ

Ba câu hỏi chúng tôi thường trả lời

Hỏi: "Tôi có thể lấy mẫu trước khi đặt hàng số lượng sản xuất không?"

Trả lời: Có - chúng tôi cung cấp mẫu cho tất cả các sản phẩm của mình. Đối với các thông số kỹ thuật tiêu chuẩn hiện có, các mẫu được cung cấp miễn phí - bạn chỉ phải trả chi phí vận chuyển. Đối với kích thước tùy chỉnh hoặc công cụ tùy chỉnh, tính sẵn có của mẫu và thời gian thực hiện tùy thuộc vào yêu cầu cụ thể. Vui lòng liên hệ với nhóm bán hàng của chúng tôi về bản vẽ hoặc thông số kỹ thuật của bạn và họ sẽ tư vấn về chi phí mẫu và thời gian giao hàng.

Hỏi: "Sự khác biệt giữa đinh tán DIN 7340 Hình A và Hình B là gì?"

A: Hình A có đầu phẳng – đầu thấp, gần phẳng với bề mặt. Đó là lý tưởng cho các cụm lắp ráp có khe hở giới hạn trong đó đầu nhô ra sẽ cản trở các bộ phận giao phối. Hình dạng B có đầu tròn - đầu hình vòm cao hơn mang lại sức mạnh tối đa cho đầu và là lựa chọn phổ biến nhất cho các tổ hợp có mục đích chung. Cả hai loại đều được chỉ định đầy đủ theo DIN 7340.

Câu hỏi: "Làm cách nào để chỉ định chính xác đinh tán DIN 7340 trên bản vẽ của tôi?"

A: Sử dụng định dạng ký hiệu tiêu chuẩn: RN [Hình dạng] [d₁] × [s] × [l] DIN 7340 [Vật liệu] – trong đó d₁ là đường kính trục danh nghĩa, s là độ dày thành và l là chiều dài danh nghĩa. Ví dụ: RN A 4 × 0,4 × 12 DIN 7340 Cu chỉ định đồng, Hình dạng A (đầu phẳng), đường kính 4mm, độ dày thành 0,4mm, đinh tán dài 12 mm. Nếu bạn không chắc chắn về bất kỳ kích thước nào, hãy gửi cho chúng tôi độ dày ngăn xếp lắp ráp của bạn - chúng tôi sẽ đề xuất thông số kỹ thuật chính xác.
