Đinh tán nửa hình ống có phải là loại dây buộc bị đánh giá thấp nhất trong sản xuất hiện đại không?

Một sự thay đổi kỳ lạ đang diễn ra trong các lĩnh vực sản xuất. Sau nhiều năm quảng cáo rầm rộ cho đinh tán mù, đinh tán tự xuyên và liên kết dính, nhiều kỹ sư sản xuất đang lặng lẽ quay trở lại với loại đinh tán đã tồn tại hơn một thế kỷ: đinh tán nửa hình ống. Tại Nuote Metals, chúng tôi đã nhận thấy sự gia tăng đáng kể về số lượng yêu cầu và đơn đặt hàng đối với loại dây buộc này trong 18 tháng qua—đặc biệt là từ ngành công nghiệp ô tô, đồ nội thất và điện tử.

Đây không phải là một xu hướng theo hướng hoài cổ. Dữ liệu gợi ý một sự đánh giá lại thực tế về những gì thực sự hoạt động trên sàn sản xuất.

Những con số đằng sau sự trở lại

Theo dữ liệu bán hàng nội bộ của chúng tôi tại Nuote Metals, đơn đặt hàng chođinh tán nửa hình ốngtăng khoảng 30% trong nửa cuối năm 2024 so với cùng kỳ năm trước. Phần lớn các đơn đặt hàng này đến từ:

• Nhà cung cấp linh kiện nội thất ô tô
• Nhà sản xuất nội thất văn phòng và ghế ngồi
• Dây chuyền lắp ráp nhà ở thiết bị
• Nhà sản xuất bảng điều khiển điện tử

Một nhà cung cấp ô tô lớn gần đây đã thay thế kẹp nhựa bằng đinh tán hình ống nửa trong dây chuyền lắp ráp ghế của họ. Tỷ lệ thất bại được báo cáo của họ đã giảm từ 1,2% xuống 0,08% trên 1.000 cụm lắp ráp.

Trong một trường hợp khác, một nhà sản xuất đồ nội thất đã báo cáo sản lượng sản xuất tăng 20% ​​sau khi chuyển từ lắp ráp vít và đai ốc sang đinh tán của chúng tôi trên dây chuyền khung ghế của họ.

Tại sao bây giờ? Ưu điểm thực tế

Việc quay trở lại sử dụng đinh tán dạng nửa ống không bị thúc đẩy bởi các chiến dịch tiếp thị. Nó được thúc đẩy bởi ba lợi thế có thể đo lường được, ảnh hưởng trực tiếp đến kết quả sản xuất.

Lực cài đặt thấp hơn có nghĩa là lắp ráp nhanh hơn

Đinh tán nửa ống cần khoảng một phần tư lực cài đặt so với đinh tán đặc có cùng đường kính. Điều này có nghĩa là các dụng cụ khí nén nhẹ hơn, giảm sự mệt mỏi cho người vận hành và ít chu kỳ bảo trì máy ép hơn. Đối với dây chuyền tự động, điều này có nghĩa là thời gian chu kỳ nhanh hơn.

Không giống như ốc vít có thể thoát ra dưới tác động rung, chúng tạo ra mối nối vĩnh viễn. Không giống như chất kết dính, hiệu suất của chúng không bị suy giảm khi nhiệt độ hoặc độ ẩm thay đổi. Móc cài được hình thành bởi phần đuôi rỗng mở rộng đồng đều, tạo ra lực kẹp có thể dự đoán được và duy trì nhất quán trên hàng nghìn cụm lắp ráp.

Khả năng xoay vòng

Bởi vì độ phồng của đinh tán chỉ giới hạn ở phần đuôi nên đinh tán nửa hình ống có thể được đặt ở mức vừa vặn khi cần thiết. Điều này làm cho chúng phù hợp với bản lề, cơ cấu gấp và cụm xoay—các ứng dụng mà các ốc vít cố định khác không hoạt động.

Những quan niệm sai lầm phổ biến mà chúng ta gặp phải

Mặc dù có lịch sử lâu đời,đinh tán nửa hình ốngthường bị hiểu lầm. Dưới đây là ba quan niệm sai lầm mà chúng tôi thường xuyên giải quyết tại Nuote Metals.

Quan niệm sai lầm 1: “Chúng yếu hơn đinh tán rắn”

Điều này chỉ đúng nếu so sánh cùng một đường kính. Tuy nhiên, đinh tán nửa hình ống vẫn giữ được 80–95% độ bền cắt của đinh tán đặc trong khi cần lực đóng ít hơn đáng kể. Đối với phần lớn các ứng dụng công nghiệp, sức mạnh này là quá đủ. Sự đánh đổi là thuận lợi: cường độ thấp hơn một chút để lắp đặt nhanh hơn đáng kể.

Quan niệm sai lầm 2: “Chúng chỉ dành cho những vật liệu mềm”

chúng thường được sử dụng trong các bộ phận bằng da, vải và nhựa. Nhưng chúng cũng được tìm thấy trong lớp lót phanh ô tô, mặt ly hợp và nội thất máy bay. Việc lựa chọn vật liệu—thép, thép không gỉ, đồng thau, đồng hoặc nhôm—quyết định độ bền và sự phù hợp cuối cùng. Bản thân loại dây buộc không phải là yếu tố hạn chế.

Quan niệm sai lầm 3: “Việc lắp đặt cần thiết bị đắt tiền”

chúng có thể được thiết lập bằng các dụng cụ thủ công, súng đinh tán bằng khí nén hoặc máy ép thủy lực. Để sản xuất số lượng lớn, có sẵn hệ thống tán đinh quỹ đạo tự động. Vốn đầu tư tương đương hoặc thấp hơn các phương pháp buộc tự động khác.

Ứng dụng thực tế từ hồ sơ nhà máy của chúng tôi

Lắp ráp ghế ô tô

Một nhà sản xuất ghế ô tô đã tiếp cận Nuote Metals với một vấn đề tái diễn: những chiếc kẹp nhựa dùng để cố định tấm nhựa vinyl có lớp đệm xốp bị gãy trong quá trình lắp đặt và không hoạt động trong chu trình nhiệt. Tỷ lệ từ chối là 1,2%.

Chúng tôi khuyên dùng đinh tán hình ống nửa đầu phổ thông 4 mm bằng thép mạ kẽm. Các đinh tán được lắp đặt bằng máy ép khí nén, với thời gian đông kết khoảng 0,6 giây cho mỗi đinh tán. Sau khi lắp đặt, ghế đã trải qua các thử nghiệm chu trình nhiệt từ -20°C đến 80°C và lặp lại thử nghiệm đi vào/ra.

Tỷ lệ từ chối giảm xuống 0,08%. Kể từ đó, nhà sản xuất đã chuyển đổi tất cả các đường trang trí ghế sang đinh tán của chúng tôi và báo cáo rằng thời gian lắp đặt cho mỗi ghế đã giảm 15%.

Cơ Chế Khóa Ổ Khóa Công Nghiệp

Một nhà sản xuất ổ khóa yêu cầu đinh tán để cố định tấm khóa bên trong bên trong thân đúc bằng kẽm. Khoảng trống trên thân lớn hơn thân đinh tán và vòng đệm thứ cấp đang bổ sung thêm các bước lắp ráp không cần thiết và chi phí.

Chúng tôi đã cung cấp đinh tán nửa đầu hình ống bằng thép không gỉ 304 với đường kính thân là 4 mm và chiều dài nòng là 6 mm. Đầu giàn — có đường kính gấp 2,2 đến 2,8 lần thân — bắc cầu qua lỗ quá khổ và ngăn chặn khả năng kéo qua mà không cần vòng đệm riêng.

Ổ khóa đã vượt qua 50.000 lần kiểm tra chu kỳ mà không bị lỏng. Khách hàng đã loại bỏ vòng đệm thứ cấp và giảm thời gian lắp ráp xuống 12 giây cho mỗi vòng đệm.

Thông số kỹ thuật – Tiêu chuẩn nhà máy của chúng tôi

Tại Nuote Metals, chúng tôi sản xuất đinh tán theo các thông số kỹ thuật sau.

Phạm vi chiều

Vật liệu có sẵn

Cân nhắc cài đặt

Chuẩn bị lỗ

Đường kính lỗ phải lớn hơn thân đinh tán 0,05–0,10 mm. Một lỗ quá lớn dẫn đến sự hình thành móc sắt không đồng đều. Một lỗ nhỏ có thể làm rách phần đuôi rỗng.

Công cụ cài đặt

Chúng có thể được thiết lập bằng cách sử dụng:

• Cài đặt búa thủ công (âm lượng thấp)
• Súng bắn đinh tán khí nén (khối lượng trung bình)
• Máy ép thủy lực hoặc khí nén (khối lượng lớn)
• Hệ thống tán đinh quỹ đạo tự động (khối lượng rất cao)

Điểm kiểm soát chất lượng

• Kiểm tra trực quan sự hình thành móc sắt
• Kiểm tra lực kéo theo thông số kỹ thuật của ứng dụng
• Giám sát tính nhất quán trên dây chuyền tự động

Đinh tán nửa hình ống – Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa đinh tán nửa hình ống và đinh tán hình ống đầy đủ là gì?

A: Sự khác biệt là độ sâu của phần rỗng. Đinh tán nửa hình ống có khoang rỗng chỉ kéo dài 30–50% chiều dài thân tính từ đầu đuôi. Một đinh tán hình ống đầy đủ rỗng trên toàn bộ thân. chúng mang lại độ bền cắt cao hơn (80–95% chất rắn) trong khi vẫn giảm lực đông kết khoảng 70%. Đinh tán hình ống đầy đủ chỉ cung cấp 50–70% độ bền đinh tán rắn. Đối với các ứng dụng yêu cầu khả năng chịu tải với tốc độ lắp ráp cao—chẳng hạn như má phanh ô tô hoặc khung đồ nội thất—đinh tán nửa hình ống là lựa chọn chính xác.

Câu hỏi 2: Chúng có thể được sử dụng làm điểm xoay hoặc cho các khớp lỏng lẻo không?

Đúng. chúng có thể được gắn chặt vào một vị trí vừa vặn tùy thuộc vào ứng dụng. Vì đinh tán chỉ phồng lên ở phần đuôi nên chúng có thể hoạt động như các điểm xoay nơi chuyển động được ưu tiên. Điều này khiến chúng trở nên lý tưởng cho bản lề, cơ cấu gấp và cụm xoay. Các ứng dụng bao gồm trục xoay đồ nội thất, kết nối thiết bị đầu cuối điện và liên kết cơ khí. Áp suất cài đặt có thể được kiểm soát để đạt được độ kín mong muốn.

Câu 3: Nuote Metals đảm bảo chất lượng đồng nhất trong các hoạt động sản xuất lớn như thế nào?

Trả lời: Tại Nuote Metals, việc kiểm soát chất lượng bắt đầu ở giai đoạn nguyên liệu thô. Mỗi lô có thể truy nguyên được chứng chỉ của nhà máy. Trong quá trình sản xuất, chúng tôi thực hiện kiểm tra kích thước theo các khoảng thời gian đã định—thường là 10 mẫu trên 1.000 sản phẩm. Chúng tôi đo đường kính thân, chiều dài nòng, đường kính đầu và độ sâu rỗng. Kiểm tra cuối cùng bao gồm thử nghiệm hình thành móc sắt trên các mẫu đại diện. Chúng tôi cũng cung cấp đầy đủ tài liệu, bao gồm báo cáo kiểm tra, giấy chứng nhận của nhà máy và tờ khai RoHS với mỗi lô hàng.

Sự trở lại được đo lường đối với công nghệ đã được chứng minh

Đinh tán nửa hình ốngkhông phải là một giải pháp mới. Chúng là một giải pháp đã được chứng minh mang lại những lợi ích có thể đo lường được so với nhiều lựa chọn thay thế cho một số ứng dụng nhất định. Xu hướng hiện nay hướng tới việc tăng cường sử dụng chúng dường như được thúc đẩy bởi những cân nhắc thực tế: lực cài đặt thấp hơn, chất lượng mối nối ổn định và sự phù hợp cho cả ứng dụng kết cấu và trục.

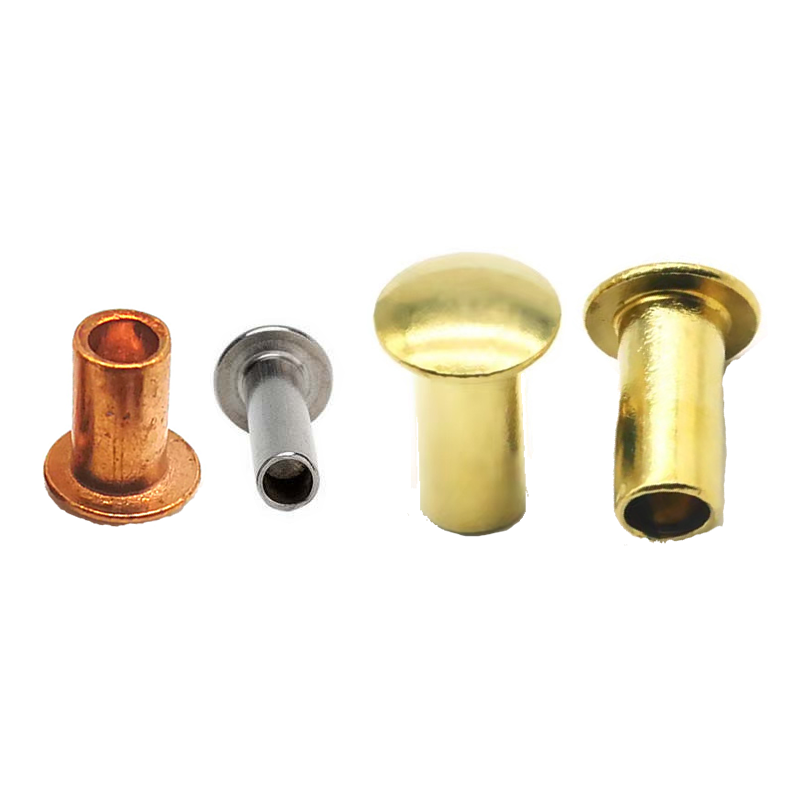

Tại Nuote Metals, chúng tôi tiếp tục sản xuất chúng bằng thép, thép không gỉ, đồng thau, đồng và nhôm, với các kiểu đầu bao gồm phẳng, tròn, chìm, giàn, phổ thông và chảo. Chứng nhận ISO 9001:2015 của chúng tôi đảm bảo khả năng truy xuất nguồn gốc và tính nhất quán về chất lượng.

Dây buộc đã phục vụ sản xuất trong hơn một thế kỷ tiếp tục là lựa chọn phù hợp trong lắp ráp hiện đại.
