Đinh tán nửa hình ống

Đinh tán nửa hình ốnglà những gì bạn chỉ định khi bạn cần độ bền của đinh tán rắn nhưng dây chuyền sản xuất của bạn không đủ khả năng chịu lực ép nặng, chu trình chậm và lực đông kết cao mà đinh tán rắn yêu cầu. Thiết kế nửa hình ống – một khoang nông ở đầu đuôi, thường bằng 45–55% chiều dài nòng – có nghĩa là chỉ thành mỏng của phần rỗng cuộn ra ngoài trong quá trình lắp đặt. Kết quả: lắp ráp nhanh hơn, dụng cụ nhẹ hơn và luôn có độ bám chắc chắn.

Khi dây chuyền lắp ráp của bạn chạy ở tốc độ cao và các khớp nối của bạn vẫn cần được giữ chặt, đinh tán nửa hình ống sẽ cung cấp.

Dạng nửa ống so với dạng rắn và dạng ống hoàn toàn – Chọn thiết kế phù hợp

Đặc điểm nổi bật của đinh tán nửa ống là khoang nông ở đầu đuôi – thường bằng 45–55% chiều dài nòng. Trong quá trình lắp đặt, chỉ có thành mỏng của phần rỗng này cuộn ra ngoài để tạo thành móc cài. Điều này về cơ bản khác với đinh tán đặc (hoàn toàn rắn) và đinh tán hình ống hoàn toàn (hoàn toàn rỗng).

Đối với hầu hết các ứng dụng công nghiệp, nội thất, ô tô và phần cứng, đinh tán nửa ống mang lại sự cân bằng tốt nhất về độ bền và hiệu quả sản xuất.

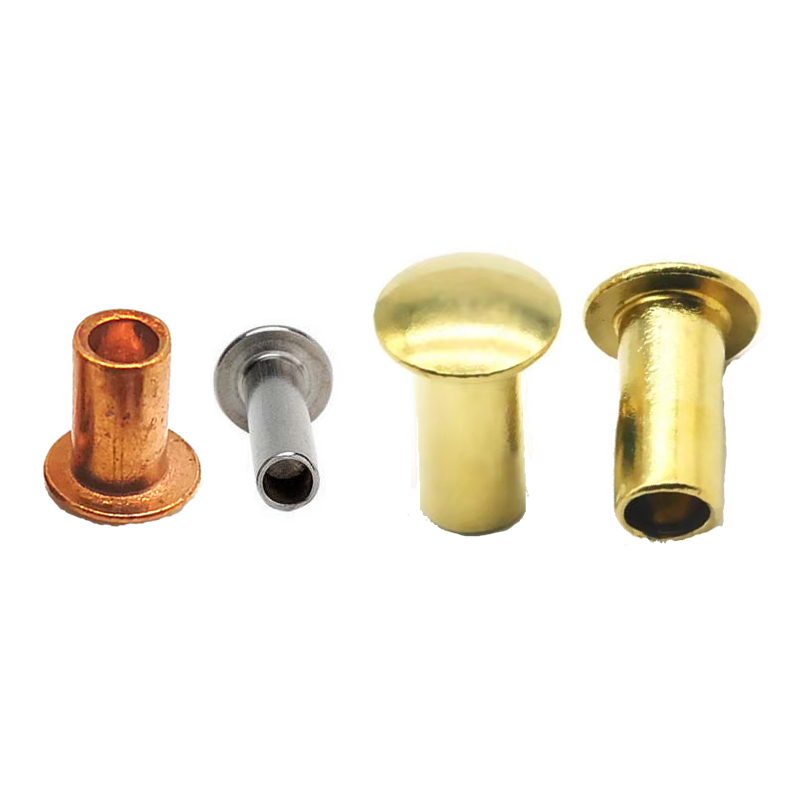

Chất liệu & Kiểu đầu – Những gì chúng tôi cung cấp

Chúng có sẵn trong năm dòng vật liệu và tám kiểu đầu để phù hợp với yêu cầu ứng dụng của bạn.

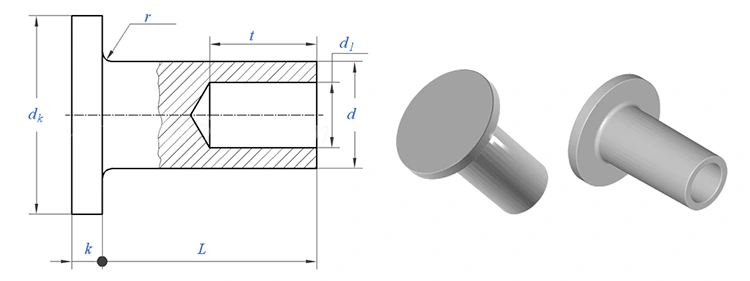

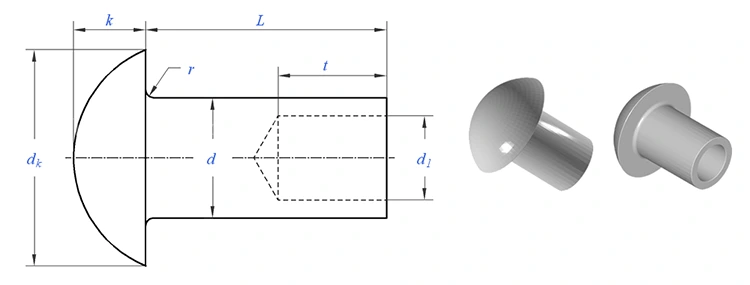

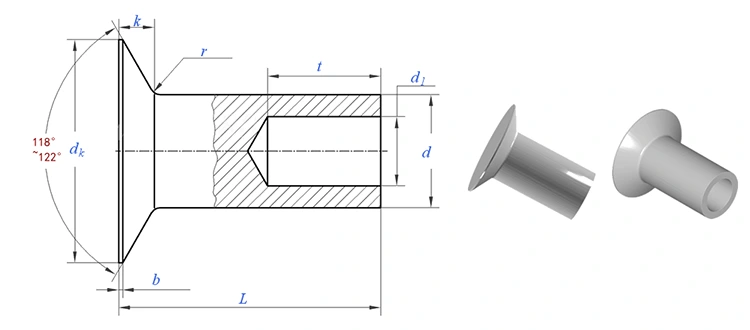

Kiểu đầu có sẵn:

Hoàn thiện: Mạ kẽm, oxit đen, thụ động, sơn mài, mạ niken, đồ cổ, anodized, trơn – tùy thuộc vào vật liệu.

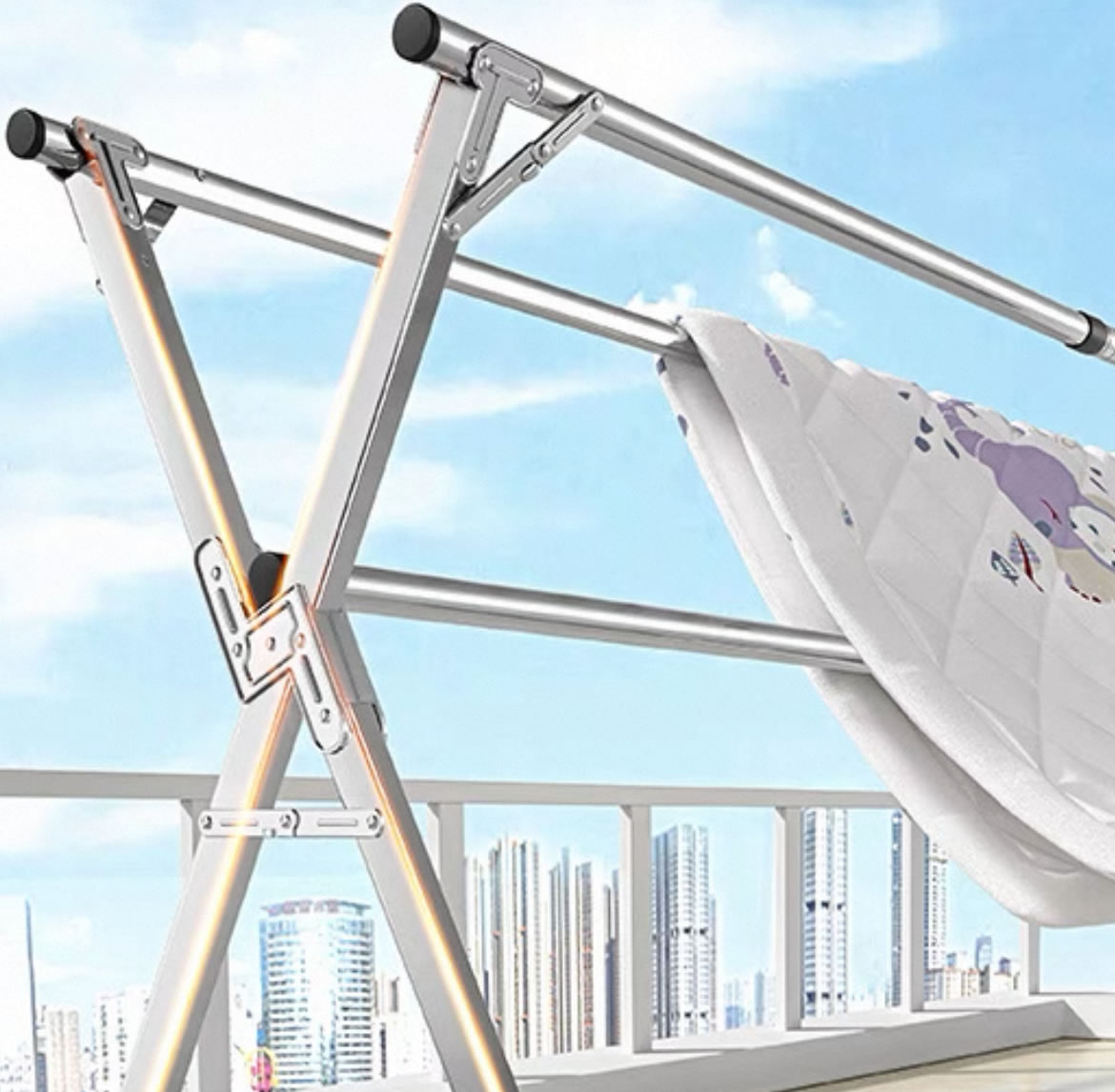

Một ứng dụng thực tế – Giá phơi quần áo bằng nhôm

Một nhà sản xuất giá phơi quần áo di động đang sử dụng đinh tán bằng nhôm để lắp ráp các khớp bản lề cắt kéo trên giá gấp của họ. Các đinh tán hiện có là nhôm nguyên khối – chúng hoạt động tốt nhưng dây chuyền lắp ráp chậm hơn khách hàng mong muốn. Lực cài đặt cao yêu cầu thiết lập máy ép cẩn thận và bất kỳ sự điều chỉnh sai lệch nào cũng có thể khiến ống nhôm mỏng bị biến dạng. Khách hàng muốn lắp ráp nhanh hơn mà không ảnh hưởng đến độ bền của khớp.

Chúng tôi đã phân tích kiểu hư hỏng: đinh tán đặc được chỉ định quá mức cho ứng dụng này. Tải trọng lên các khớp bản lề ở mức vừa phải – vài kg quần áo ướt – và nguy cơ biến dạng cao do ống mỏng. Giải pháp là thiết kế nửa hình ống giúp giảm lực ép trong khi vẫn cung cấp đủ độ bền.

Nuote Metals cung cấp đinh tán bán ống nửa hình ống bằng nhôm – thân 4,0mm, đầu tròn 7,0mm, chiều dài nòng 10,0mm, bề mặt trơn. Khoang nửa ống giảm hơn 60% lực cài đặt, loại bỏ hiện tượng biến dạng ống. Chất liệu nhôm phù hợp với khung giá đỡ. Đầu tròn mang lại vẻ ngoài gọn gàng, nhất quán.

Khách hàng đã thử nghiệm 1.000 đinh tán trên 500 giá đỡ. Sau 10.000 chu kỳ gấp với tải trọng 15kg, không bị biến dạng, không bị lỏng. Tốc độ lắp ráp tăng 35% và tỷ lệ loại bỏ giảm xuống gần bằng 0. Hiện nay, họ đặt hàng đinh tán dạng nửa ống với số lượng 300.000 chiếc mỗi năm.

Cách xác định đinh tán – Chúng tôi cần gì ở bạn

Chúng được sản xuất theo yêu cầu chính xác của bạn. Đây là những gì chúng tôi cần để xác định đúng thông số kỹ thuật của bạn.

Kích thước chúng ta cần:

• Đường kính thân – 1,5mm đến 8,0mm
• Chiều dài nòng súng - được đo từ mặt dưới của đầu đến cuối chuôi. Chúng tôi tính toán điều này từ độ dày ngăn xếp vật liệu của bạn.
• Kiểu đầu – tròn, phẳng, hình bầu dục, giàn, chảo, phổ quát, hình nấm hoặc chìm
• Đường kính đầu - phù hợp với yêu cầu bề mặt ổ trục của bạn

Những lựa chọn bạn thực hiện:

• Chất liệu - thép, không gỉ, đồng thau, đồng hoặc nhôm
• Thiết kế – dạng đặc hoặc dạng bán ống
• Hoàn thiện - kẽm, thụ động, sơn mài, niken, anodized, đồ cổ, v.v.

Nếu bạn không chắc chắn về chiều dài thùng hoặc đường kính đầu:Gửi cho chúng tôi độ dày ngăn xếp vật liệu của bạn hoặc một phần mẫu. Chúng tôi sẽ đề xuất các kích thước tối ưu. Chúng tôi không tính phí tư vấn kỹ thuật.

Thời gian dẫn mẫu:5–10 ngày đối với thông số kỹ thuật tiêu chuẩn. Dụng cụ tùy chỉnh: 15–20 ngày.

Từ nguyên liệu thô đến đinh tán thành phẩm – Quy trình sản xuất của chúng tôi

Đinh tán dạng nửa ống được hình thành thông qua quá trình gia công nguội – một quy trình tạo hình kim loại ở nhiệt độ phòng bằng cách sử dụng máy ép tốc độ cao và khuôn dập chính xác. Đây là cách chúng tôi thực hiện, từng bước một.

Mua sắm vật liệu– Chúng tôi mua dây được chứng nhận từ các nhà máy được phê duyệt. Mỗi cuộn dây đi kèm với chứng chỉ kiểm tra nhà máy và số nhiệt để truy xuất nguồn gốc đầy đủ. Chúng tôi không chấp nhận cuộn dây mà không có tài liệu thích hợp.

Kiểm tra vật liệu đến– Mỗi cuộn dây đều được kiểm tra đường kính (micromet laser, ±0,02mm) và độ cứng (máy thử Rockwell). Đối với thép, chúng tôi yêu cầu HRB 70–85. Máy quang phổ xác minh thành phần vật liệu. Bất kỳ cuộn dây nào không có thông số kỹ thuật đều bị loại bỏ trước khi nó được đưa đến sàn sản xuất.

Tiêu đề lạnh– Dây dẫn vào đầu cắm nguội nhiều trạm. Trong một chuỗi liên tục duy nhất:

• Dây được kéo theo đường kính thân chính xác
• Cắt theo chiều dài trống chính xác
• Cú đánh đầu tiên tạo thành ô trống
• Cú đánh thứ hai tạo thành đầu (bất kỳ kiểu nào trong tám kiểu đầu)
• Cú đánh thứ ba làm đùn khoang nửa rỗng ở độ sâu 45–55%

Mạ hoặc phủ– Mạ kẽm, thụ động, sơn mài, niken, anodizing hoặc các chất hoàn thiện khác được áp dụng theo quy định. Độ dày lớp mạ được xác minh bằng XRF.

Kiểm tra lần cuối– Phân loại quang học 100% cho các kích thước quan trọng. Mẫu AQL được xác minh thủ công. Báo cáo kích thước và giấy chứng nhận được cấp theo từng lô.

Điều gì làm cho tiêu đề nguội hoạt động đối với đinh tán dạng nửa ống:

• Độ sâu khoang phải chính xác – quá nông và lực ép vẫn cao; quá sâu và móc sắt yếu.
• Gia công nguội làm cứng vật liệu, tăng độ cứng bề mặt lên 15–20% mà không cần xử lý nhiệt.
• Tính nhất quán được xây dựng trong quy trình - mọi đinh tán đều khớp với đinh tán đầu tiên.

Kiểm soát chất lượng – Những gì chúng tôi kiểm tra, tại sao nó quan trọng

Quy trình kiểm tra của chúng tôi:

• Dây đến - Đường kính và độ cứng được kiểm tra trước khi bắt đầu sản xuất. Máy quang phổ xác minh thành phần vật liệu.
• Bài đầu tiên – 10 đinh tán được đo trên máy so sánh quang học. Mọi kích thước đều được xác minh - thân, đầu, chiều dài nòng, độ sâu khoang.
• Đang gia công – 5 đinh tán cho mỗi 500 chiếc. Các kích thước quan trọng được kiểm tra bằng thước cặp kỹ thuật số. Bất kỳ sự trôi dạt nào cũng sẽ dừng máy ép.
• Kiểm tra cài đặt - Cứ sau 2.000 chiếc, được đặt thành vật liệu mẫu. Clinch đã kiểm tra tính đối xứng, độ kín và vết nứt.
• Phân loại cuối cùng - kiểm tra quang học 100%. Mẫu AQL được xác minh thủ công.

Khách hàng của chúng tôi nói gì - Phản hồi thực tế

Chúng tôi không chỉ khẳng định chất lượng – chúng tôi để khách hàng lên tiếng thay chúng tôi. Những hình ảnh trên thể hiện phản hồi thực tế từ những khách hàng đã sử dụng đinh tán nửa ống của chúng tôi trong dây chuyền sản xuất của họ. Từ nhà sản xuất đồ nội thất đến nhà lắp ráp đồ điện tử, họ chia sẻ kinh nghiệm của mình về chất lượng sản phẩm, độ tin cậy giao hàng và hỗ trợ kỹ thuật của chúng tôi.

Đơn hàng của bạn – Những gì chúng tôi gửi cho bạn

Khi đinh tán của bạn đến nơi, bạn sẽ nhận được nhiều thứ hơn là chỉ sản phẩm. Chúng tôi bao gồm một bản ghi đầy đủ về những gì đã được thực hiện và cách nó được xác minh.

Những gì bạn sẽ tìm thấy trong hộp:

• Đinh tán đựng trong túi poly kín – Dán nhãn mã bộ phận, số lô, số lượng. Không có bộ phận lỏng lẻo, không cần đoán.
• Giấy chứng nhận vật liệu – Thành phần hóa học và đặc tính kéo từ cuộn dây ban đầu. Có thể truy nguyên theo số nhiệt.
• Phiếu kiểm tra – Số đo thực tế của 10 đinh tán từ lô của bạn. Chúng tôi ghi lại đường kính thân, đường kính đầu, chiều cao đầu, chiều dài thùng và độ sâu khoang.
• Chứng chỉ hoàn thiện – Đối với đinh tán mạ, xác minh độ dày XRF.
• Tài liệu tuân thủ - Được ký bởi người quản lý QA của chúng tôi, với số lô duy nhất để truy xuất nguồn gốc.
• Chúng tôi lưu giữ các bản sao trong năm năm – nhưng chúng tôi khuyên bạn cũng nên giữ bản sao của mình.

Được chứng nhận để:ISO 9001:2015, RoHS, REACH

Ba câu hỏi chúng tôi thường trả lời

Câu hỏi 1: Tôi đang sử dụng đinh tán dạng nửa ống và chúng liên tục bị nứt trong quá trình đông kết. Điều gì gây ra điều này và làm cách nào để khắc phục nó?

Đáp: Cracking trong quá trình cài đặt là một trong những vấn đề phổ biến nhất mà chúng tôi nghe được. Dưới đây là những nguyên nhân và giải pháp có thể xảy ra nhất:

Nguyên nhân 1: Sai tài liệu cho ứng dụng. Thép không gỉ cứng lại nhanh chóng và dễ bị nứt hơn thép hoặc đồng thau. Nếu bạn đang sử dụngđinh tán nửa hình ống không gỉvà gặp các vết nứt, hãy cân nhắc chuyển sang thép hoặc đồng thau có hàm lượng cacbon thấp – chúng dễ ổn định hơn trong quá trình đông kết.

Nguyên nhân 2: Độ sâu khoang quá sâu. Nếu khoang vượt quá 55% chiều dài thùng thì độ dày thành còn lại quá mỏng để hỗ trợ hoạt động lăn. Giải pháp rất đơn giản – chúng ta có thể điều chỉnh độ sâu khoang tới 45–50% chiều dài thùng. Gửi cho chúng tôi đinh tán hiện tại của bạn và chúng tôi sẽ đo độ sâu khoang.

Nguyên nhân 3: Lực cài đặt quá cao. Đinh tán dạng nửa ống chỉ cần 25–30% lực cần thiết cho đinh tán đặc. Nếu máy ép của bạn được đặt quá cao, bức tường rỗng sẽ bị nứt thay vì lăn trơn tru. Giảm lực cài đặt xuống 30% và kiểm tra lại.

Nguyên nhân 4: Độ dày chồng vật liệu không chính xác. Nếu chiều dài nòng quá ngắn, phần rỗng sẽ chạm đáy trước khi chốt được hình thành hoàn chỉnh. Chiều dài thùng phải dài hơn tổng độ dày chồng vật liệu của bạn từ 1,5–2,0mm. Đo độ dày ngăn xếp của bạn và gửi cho chúng tôi - chúng tôi sẽ xác minh chiều dài thùng.

Nếu không cách nào trong số này giải quyết được vấn đề, hãy gửi cho chúng tôi mẫu đinh tán bị nứt và chồng vật liệu của bạn. Chúng tôi sẽ phân tích lỗi và đề xuất cách khắc phục cụ thể – miễn phí.

Câu 2: Tôi có thể sử dụng chúng trong các ứng dụng ngoài trời không?

Đ: Có, với chất liệu và độ hoàn thiện phù hợp. Đối với các ứng dụng ngoài trời, chúng tôi khuyên bạn nên:

Thép không gỉ (304 hoặc 316) với lớp hoàn thiện thụ động để chống ăn mòn vĩnh viễn

Thép mạ kẽm với cromat màu vàng có khả năng chống phun muối trong 96 giờ (thích hợp sử dụng ngoài trời có mái che)

Nhôm với lớp hoàn thiện anodized để lắp ráp ngoài trời nhẹ

Câu hỏi 3: Làm cách nào để chọn chiều dài nòng chính xác cho đinh tán nửa hình ống?

Đáp: Chọn chiều dài thùng dài hơn tổng độ dày chồng vật liệu của bạn khoảng 1,5–2,0mm. Ví dụ: nếu bạn nối hai tấm 2mm (tổng cộng 4mm), hãy chọn chiều dài nòng là 5,5–6,0mm. Chiều dài bổ sung này cung cấp đủ vật liệu để phần rỗng cuộn ra ngoài và tạo thành một móc cài an toàn mà không bị chạm đáy. Nếu nòng quá ngắn thì chốt sẽ yếu. Quá dài, thùng có thể bị nhàu nát. Gửi cho chúng tôi độ dày ngăn xếp vật liệu của bạn và chúng tôi sẽ đề xuất độ dài chính xác.
