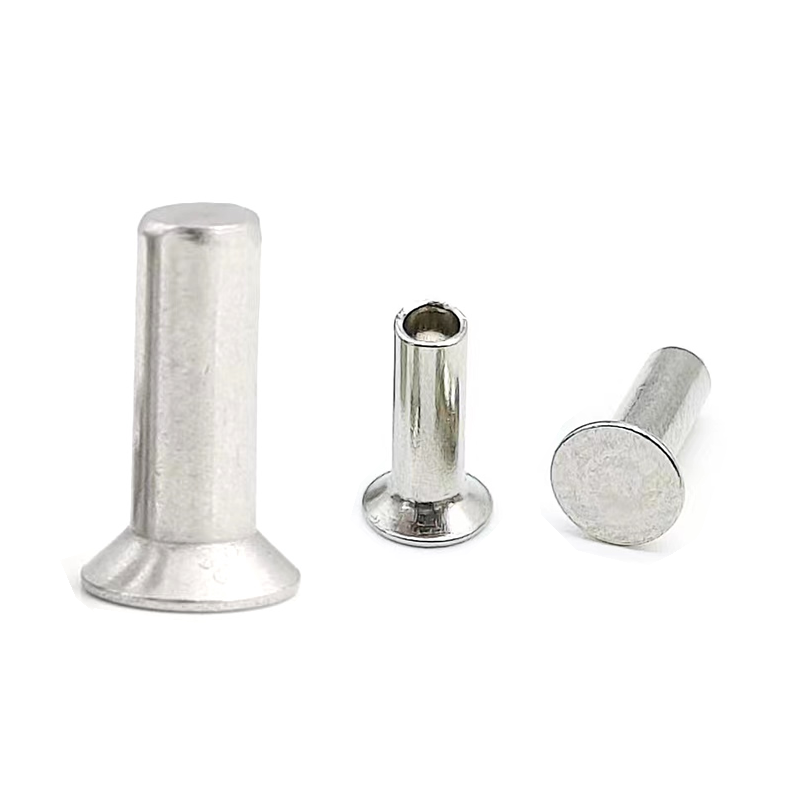

Đinh tán đầu chìm bằng nhôm – Nơi hoàn thiện phẳng giúp tiết kiệm trọng lượng

Nội thất hàng không vũ trụ, vỏ điện tử và bảng điều khiển thiết bị chính xác có chung một nhu cầu: bề mặt phải phẳng hoàn toàn. Không có đầu nhô ra. Không có điểm khó khăn. Và trong nhiều tổ hợp này, mỗi gam đều quan trọng.

Đinh tán đầu chìm bằng nhôm của Nuote Metals giải quyết cả hai yêu cầu cùng một lúc. Đầu chìm hoàn toàn vào một lỗ côn được gia công sẵn, để lại bề mặt nguyên khối. Thân nhôm có trọng lượng nhẹ hơn thép 65%, chống ăn mòn mà không cần mạ và vẫn không có từ tính—cần thiết cho các thiết bị điện tử nhạy cảm. Tuy nhiên, độ mềm của nhôm gây ra những rủi ro đặc biệt mà đinh tán chìm bằng thép tiêu chuẩn không gặp phải.

Thử thách dành riêng cho nhôm - Vật liệu mềm hơn, rủi ro cao hơn

Đinh tán chìm ở bất kỳ vật liệu nào đều có điểm yếu: đầu mỏng và bề mặt chịu lực có dạng hình nón. Trong lĩnh vực nhôm, có ba rủi ro cụ thể xuất hiện.

Rủi ro 1: Góc không khớp làm tăng vết nứt.

Nhôm mềm hơn thép. Khi góc mũi khoan không khớp chính xác với đầu đinh tán—thậm chí từ 3–5 độ—sự không khớp sẽ tạo ra tải điểm ở một bên của đầu. Trong nhôm, cạnh đầu mỏng có thể bị nứt trong quá trình đông kết.

Rủi ro 2: Cài đặt quá mức làm phẳng đầu.

Nhôm chỉ cần 40–60% lực định hình dùng cho đinh tán thép. Những người vận hành đã quen với thép thường đặt các đầu chìm bằng nhôm quá mức, làm mất đi sự vừa khít.

Rủi ro 3: Ăn mòn điện tại bề mặt mũi khoan.

Đầu chìm tiếp xúc trực tiếp với vật liệu tấm. Nếu tấm đó là thép, titan hoặc sợi carbon và hơi ẩm xâm nhập vào khớp, sự ăn mòn điện sẽ tấn công nhôm—ẩn bên dưới đầu xả, nơi khó phát hiện nhất.

Thông số kỹ thuật – Đinh tán đầu chìm bằng nhôm

Được sản xuất theo kích thước DIN 302 và ISO 1051. Góc tùy chỉnh có sẵn.

Hợp kim cho các ứng dụng chìm:

2117:Cấp độ hàng không vũ trụ. Khả năng chống mỏi tuyệt vời. Tốt nhất cho nội thất máy bay.

6061-T6:Cường độ cao nhất (310 MPa). Tốt nhất cho khung kết cấu.

5052:Chống ăn mòn tốt nhất. Lý tưởng cho các cụm xả nước biển và ngoài trời.

Countersunk so với Pan Head – Dành cho các cụm nhôm phẳng

Chọn Chìm khi:Bề mặt phải phẳng tuyệt đối, nhôm đủ dày (2mm) để hỗ trợ mũi khoan sạch và bạn có thể gia công góc một cách chính xác.

Chọn Đầu Pan khi:Cấu hình thấp có thể chấp nhận được, nhôm mỏng (<2 mm) hoặc bạn muốn tránh bước khoét thêm. Đầu Pan đơn giản hơn, chắc chắn hơn và ít xảy ra lỗi khi lắp đặt.

Yếu tố quyết định:Nếu bắt buộc phải xả nước và vật liệu đủ dày, hãy chọn chìm. Nếu ưu tiên xả nước nhưng không bắt buộc, đầu xoay là lựa chọn an toàn hơn.

Dạng đặc hay dạng bán ống – Loại nào xử lý nhôm tốt hơn?

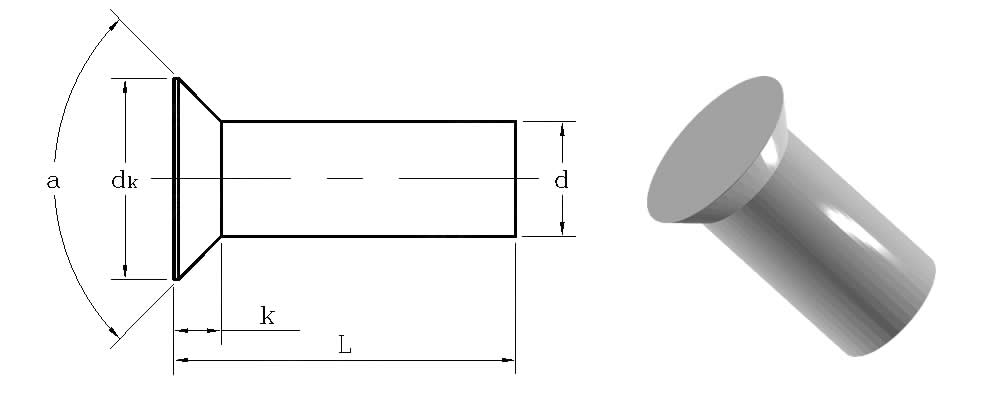

Đinh tán nhôm chìm chắc chắncung cấp độ bền cắt tối đa (lên tới 190 MPa đối với 6061-T6) nhưng yêu cầu lực cài đặt cao hơn—và trong nhôm, lực quá mức là nguyên nhân chính gây ra nứt đầu.

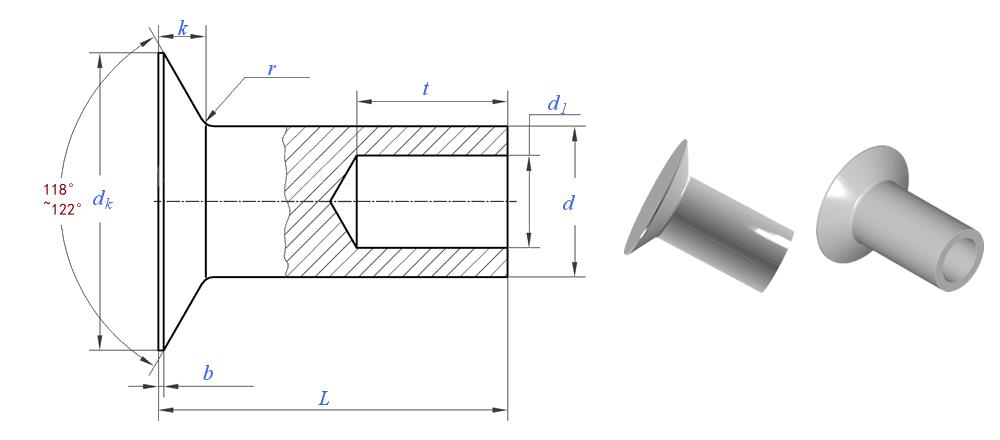

Đinh tán nhôm chìm hình bán nguyệtgiảm lực cài đặt xuống 50–60%, khiến chúng dễ chịu hơn đáng kể. Đầu rỗng biến dạng dần dần, giúp phần đầu mỏng có thể ngồi yên mà không bị nứt.

Khuyến nghị của chúng tôi: Đối với nhôm dưới 3 mm, hãy chọn dạng bán ống. Để có nhôm dày hơn hoặc độ bền cắt tối đa, hãy chọn chất rắn—nhưng trước tiên hãy sử dụng máy ép đã hiệu chỉnh và xác minh góc mũi khoan.

Làm thế nào kim loại Nuote ngăn ngừa hư hỏng nhôm chìm

Dung sai góc được giữ ở mức ± 1°:

Sự không khớp 3° làm nứt các đầu nhôm. Đầu chìm của chúng tôi được gia công đến ±1° và được xác minh bằng thước đo quang học ở độ phóng đại 10 lần. Chúng tôi cũng cung cấp thông số kỹ thuật máy cắt mũi khoan phù hợp.

Bán kính phi lê tối thiểu 0,5×d:

Điểm nối giữa đầu mỏng và thân là vùng chịu ứng suất cao nhất. Bán kính sắc nét sẽ bị nứt khi chịu tải. Chúng tôi duy trì bán kính tối thiểu là 0,5×d và đánh bóng khuôn để loại bỏ các vết xước nhỏ.

Lấy mẫu trước khi sản xuất trên vật liệu của bạn:

Gửi cho chúng tôi phương pháp đo độ dày, hợp kim và mũi khoan nhôm của bạn. Chúng tôi sản xuất một lô nhỏ và thử nghiệm nó trên vật liệu tấm thực tế của bạn. Bạn nhận được báo cáo cài đặt với lực khuyến nghị, loại đe và ảnh của đầu được lắp đặt.

Hướng dẫn cách ly điện:

Nếu đinh tán của bạn tiếp xúc với thép, titan hoặc sợi carbon, chúng tôi sẽ cung cấp các khuyến nghị cách ly bằng văn bản để ngăn chặn sự ăn mòn tiềm ẩn bên dưới đầu xả.

Kỹ thuật cấp ứng dụng này là lý do tại sao khách hàng hàng không vũ trụ, điện tử và thiết bị đo đạc chọn Nuote Metals.

Các câu hỏi thường gặp về đinh tán đầu chìm bằng nhôm

Câu hỏi 1: Đinh tán đầu chìm bằng nhôm có thể được sử dụng trong các cụm rung không?

Trả lời: Chúng tôi không khuyên dùng chúng cho các ứng dụng có độ rung cao. Đầu chìm có khối lượng vật liệu trên thân ít hơn so với đầu tròn hoặc đầu xoay, làm giảm lực cản kéo ra và khả năng chịu rung. Đối với các bộ phận rung—động cơ, máy phát điện, thiết bị cầm tay—chọn đinh tán nhôm đầu tròn. Tuy nhiên, nếu bắt buộc phải hoàn thiện bằng phẳng và độ rung nhẹ (ví dụ: vỏ điện tử có quạt làm mát), đinh tán chìm có thể hoạt động nếu bạn chọn dạng đặc thay vì dạng bán ống. Nuote Metals có thể tư vấn dựa trên cấu hình rung động của bạn.

Câu hỏi 2: Tôi nên sử dụng góc mũi khoan nào cho nhôm—90° hay 120°?

Trả lời: Đối với hầu hết các ứng dụng nhôm, 90° là tiêu chuẩn và phù hợp với DIN 302. Đối với hợp kim mềm hơn hoặc tấm mỏng hơn, 120° đôi khi được ưa thích hơn vì góc rộng hơn giúp giảm áp lực cạnh và giảm nguy cơ nứt. Nguyên tắc quan trọng là tính nhất quán: dao cắt mũi khoan và đầu đinh tán phải khớp chính xác. Tại Nuote Metals, chúng tôi cung cấp cả đinh tán 90° và 120° và có thể đề xuất góc chính xác dựa trên hợp kim, độ dày và phương pháp cài đặt của bạn.

Câu hỏi 3: Làm cách nào để ngăn chặn sự ăn mòn điện dưới đinh tán chìm bằng nhôm phẳng?

Trả lời: Việc phòng ngừa tùy thuộc vào kim loại khác nhau: (1) Đối với thép hoặc titan, hãy sử dụng lớp phủ chuyển hóa cromat (Alodine)—dẫn điện và giảm điện thế. (2) Đối với sợi carbon, hãy cách ly bằng tấm chắn bằng sợi thủy tinh hoặc nylon ở mũi khoan. (3) Đối với đồng hoặc đồng thau, tránh tiếp xúc trực tiếp trong môi trường ẩm ướt trừ khi sử dụng vòng đệm chuyển tiếp. (4) Bịt kín mép mối nối bằng chất bịt kín chống ăn mòn. Nuote Metals có thể cung cấp đinh tán hoàn thiện bằng crom và cung cấp hướng dẫn cách ly bằng văn bản cho sự kết hợp vật liệu của bạn.
