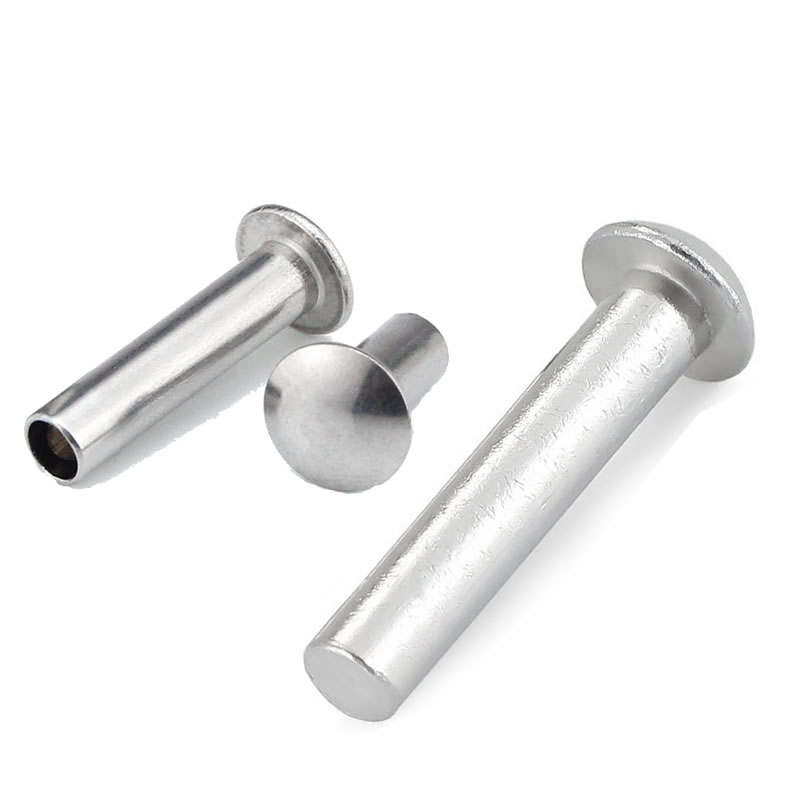

Đinh tán đầu nhôm – Diện tích tiếp xúc rộng mà không có trọng lượng

Các tấm nhôm mỏng có ở khắp mọi nơi - ống dẫn HVAC, vỏ điện tử, trang trí nội thất ô tô, bảng hiệu. Chúng được chọn vì chúng nhẹ, chống ăn mòn và dễ tạo hình. Tuy nhiên, chúng cũng có thách thức về việc buộc chặt: vật liệu mềm và đầu đinh tán hẹp sẽ bị lõm xuống hoặc bị kéo qua khi chịu tải.

Đinh tán đầu nhôm từ Nuote Metals giải quyết vấn đề này bằng đầu rộng, hình dạng thấp giúp phân tán lực kẹp trên diện tích nhôm lớn hơn. Kết quả là một khớp nối được giữ chặt mà không làm biến dạng bảng điều khiển—và vì đinh tán là nhôm nên bạn tránh được việc tăng thêm trọng lượng không cần thiết hoặc gây ra hiện tượng điện điện không khớp.

Đây không phải là một đinh tán có mục đích chung. Nó là một dây buộc có hình dạng dành cho các cụm nhôm nhẹ, mỏng.

Vấn đề cụ thể về nhôm - Tấm mỏng, vật liệu mềm

Độ bền chảy thấp của nhôm khiến nó dễ bị biến dạng dưới tải trọng tập trung. Đầu tròn tiêu chuẩn tập trung lực trực tiếp dưới vòm. Đầu phẳng có diện tích chịu lực nhỏ hơn nên cùng một lực tạo ra áp suất cao hơn ở mép lỗ. Cả hai đều có thể làm lõm tấm nhôm 1mm.

Đầu chảo thay đổi sự phân bố. Đối với đinh tán 4mm trong tấm nhôm 1mm, đầu hình chảo tiếp xúc với diện tích bề mặt lớn hơn khoảng 60% so với đầu phẳng có cùng đường kính thân. Vùng tiếp xúc bổ sung đó sẽ truyền lực kẹp lên một vòng nhôm rộng hơn, giảm ứng suất ở mép lỗ. Trong nhiều trường hợp, nó giúp loại bỏ sự cần thiết của một máy giặt riêng.

Thông số kỹ thuật – Đinh tán đầu nhôm

Được sản xuất theo kích thước DIN 603 và ISO 1051. Đường kính đầu tùy chỉnh có sẵn cho các ứng dụng khổ mỏng.

Hợp kim cho cụm nhôm mỏng:

5052:Khả năng chống ăn mòn và định hình tốt nhất. Lý tưởng cho ngoài trời và biển.

6061-T6:Cường độ cao nhất (310 MPa). Tốt nhất cho khung kết cấu và ô tô.

1100:Dễ uốn nhất. Tốt nhất cho thiết bị điện tử và tản nhiệt.

Khi đầu Pan là sự lựa chọn đúng đắn duy nhất cho nhôm

Đây không phải là một so sánh đầu chung chung. Nó đặc trưng cho tính chất mềm và nhẹ của nhôm.

Chọn Đầu Pan khi:

• Tấm nhôm dày dưới 2mm– đầu rộng ngăn ngừa vết lõm mà không cần máy giặt riêng.

• Mối nối yêu cầu độ nghiêng thấp– đầu chảo nằm thấp hơn đầu tròn, tránh bị vướng khi lắp ráp dày đặc.

• Việc lắp ráp nhạy cảm với trọng lượng– Đinh tán đầu bằng nhôm có trọng lượng nhẹ hơn 65% so với thép tương đương.

• Khớp có độ rung vừa phải– đầu xoay có khả năng chống chịu tốt hơn đầu phẳng, mặc dù đầu tròn có khả năng chống rung cực cao.

Chọn Đầu phẳng khi:Bề mặt phải gần như phẳng và nhôm đủ dày (2mm) để chống biến dạng mà không cần vòng chịu lực rộng.

Chọn đầu tròn khi:Khớp phải chịu rung động hoặc va đập liên tục và có thể chấp nhận được vòm cao hơn.

Dạng rắn và dạng bán ống – Dành cho tấm nhôm mỏng

Đối với nhôm mỏng, lực định hình cũng quan trọng như hình dạng đầu. Đinh tán đầu hình bán nguyệt yêu cầu lực ít hơn 50–60% so với đinh tán rắn, điều này trực tiếp làm giảm nguy cơ biến dạng tấm trong quá trình lắp đặt.

bán ốnglà lựa chọn tốt hơn cho các tấm nhôm dày dưới 1,5mm, vỏ điện tử mỏng manh và dây chuyền tự động khối lượng lớn. Đầu cuộn kẹp vào nhẹ nhàng mà không nén nhôm.

Chất rắnđược ưu tiên cho các tấm nhôm dày hơn (2mm), các mối nối chịu tải hoặc khi cần có độ bền cắt tối đa.

Nuote Metals có thể cung cấp cả hai cấu hình có cùng hình dạng đầu chảo. Đối với hầu hết các ứng dụng nhôm mỏng, chúng tôi khuyên dùng loại bán ống.

Cách kim loại Nuote hỗ trợ lắp ráp nhôm mỏng

Đinh tán nhôm đầu xoay không thành công vì hai lý do: nứt trong quá trình tạo hình đầu hoặc lõm xuống trong quá trình lắp đặt. Chúng tôi giải quyết cả hai vấn đề này trước khi đơn đặt hàng của bạn được giao.

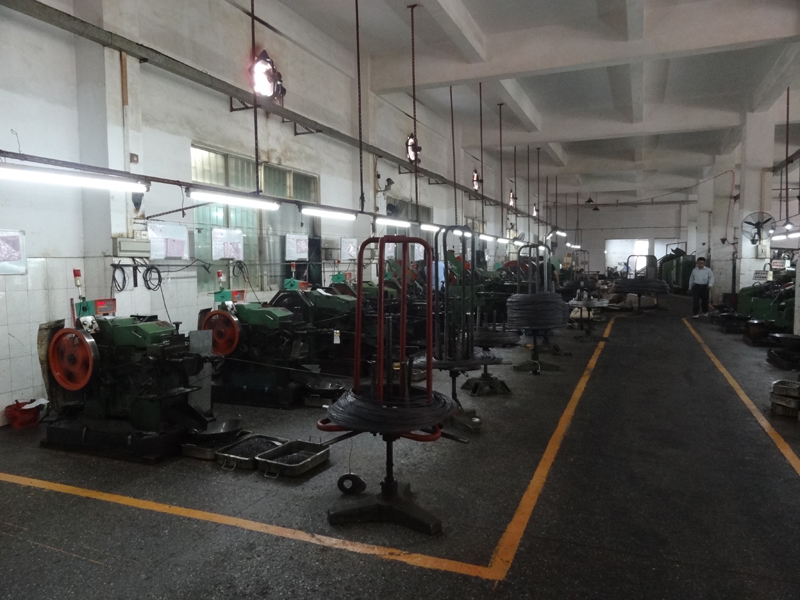

Dụng cụ được thiết kế cho dòng chảy nhôm:

Đầu chảo có mái vòm rộng và nông. Trong nhôm, hình dạng đó dễ bị nứt ở điểm nối đầu-chân nếu bán kính phi lê quá sắc. Khuôn của chúng tôi sử dụng bán kính tối thiểu 0,5×d và được đánh bóng để loại bỏ các vết xước nhỏ. Chúng tôi cũng thực hiện tạo hình nhiều giai đoạn—ba đến bốn bước—để nhôm chảy dần dần thay vì ép nó trong một lần nhấn.

Lấy mẫu trước khi sản xuất tấm mỏng:

Gửi cho chúng tôi độ dày nhôm của bạn và phương pháp cài đặt dự kiến. Chúng tôi sẽ sản xuất một lô nhỏ và thử nghiệm nó trên vật liệu thực tế của bạn—không phải phiếu giảm giá tiêu chuẩn. Bạn nhận được báo cáo cài đặt với lực khuyến nghị, loại đe và ảnh của đầu được lắp đặt. Điều này giúp loại bỏ việc thử và sai trên dây chuyền của bạn.

Kiểm tra quang học ở mức 10x:

Mỗi lô đều được kiểm tra đường kính đầu, chiều cao và độ đồng tâm. Có thể nhìn thấy sự thay đổi 0,05mm về chiều cao đầu trên bề mặt nhôm bóng—chúng tôi loại bỏ nó trước khi nó đến tay bạn.

Truy xuất nguồn gốc:

Giấy chứng nhận vật liệu ASTM B316 đi kèm với mỗi lô hàng. Chúng tôi chia sẻ dữ liệu kiểm tra một cách công khai—vì hiệu suất của đầu xoay phụ thuộc vào hình dạng mà bạn không thể nhìn thấy bằng mắt thường.

Hỗ trợ cấp ứng dụng này là lý do tại sao khách hàng HVAC, điện tử và nội thất ô tô chọn Nuote Metals cho đinh tán đầu chảo bằng nhôm.

Những câu hỏi thường gặp về đinh tán đầu nhôm

Câu hỏi 1: Đinh tán đầu nhôm có thể được sử dụng với tấm sợi carbon hoặc composite không?

Đáp: Có—nhưng với những biện pháp phòng ngừa quan trọng. Sợi carbon có tính chất catốt đối với nhôm, có nghĩa là sự ăn mòn điện sẽ tấn công nhôm nếu hơi ẩm bắc qua khớp. Đối với các ứng dụng khô ráo, trong nhà, tiếp xúc trực tiếp thường được chấp nhận. Đối với môi trường ngoài trời hoặc ẩm ướt, bạn phải cách ly đinh tán nhôm khỏi sợi carbon bằng lớp cách ly bằng sợi thủy tinh hoặc nylon hoặc chọn lớp phủ chuyển đổi cromat (Alodine) trên đinh tán. Đầu xoay rộng thực sự hữu ích ở đây - nó phân phối lực kẹp trên một diện tích lớn hơn, giảm nguy cơ làm nát hoặc bong tróc tấm composite. Nuote Metals có thể cung cấp đinh tán đầu chảo bằng nhôm hoàn thiện bằng crom và tư vấn về các phương pháp cách ly cho các tổ hợp composite.

Câu 2: Sự khác biệt giữa lớp hoàn thiện chuyển đổi anodized và cromat đối với đinh tán nhôm là gì?

Đáp: Cả hai đều là chất hoàn thiện chống ăn mòn, nhưng chúng phục vụ các mục đích khác nhau. Anodizing tạo ra một lớp oxit dày (5–25μm) rất phù hợp với thời tiết ngoài trời và màu trang trí. Tuy nhiên, nhôm anodized có tính cách điện nên nó sẽ không dẫn điện. Lớp phủ chuyển đổi Chromate (Alodine) mỏng hơn nhiều (0,5–3μm) và vẫn dẫn điện, khiến nó trở thành lớp hoàn thiện được ưu tiên cho các kết nối nối đất và điện. Đối với các ứng dụng HVAC hoặc kiến ​​trúc nơi mà hình thức bên ngoài và khả năng chống chịu thời tiết là vấn đề quan trọng, hãy chọn anodized. Đối với thiết bị điện tử hoặc nối đất điện, hãy chọn cromat. Nuote Metals cung cấp cả hai loại hoàn thiện và có thể tư vấn dựa trên ứng dụng của bạn.

Câu hỏi 3: Làm cách nào để ngăn chặn đinh tán đầu chảo bằng nhôm bị lỏng theo thời gian?

Trả lời: Sự lỏng lẻo trong các mối nối nhôm xuất phát từ hai nguồn: rung động và chu trình nhiệt. Để tối đa hóa tuổi thọ của khớp nối: (1) Chọn dạng đặc thay vì dạng bán ống để chống rung tốt hơn. (2) Duy trì kích thước lỗ chính xác—d + 0,05 mm đến d + 0,1 mm—để chuôi nhôm lấp đầy lỗ hoàn toàn. (3) Sử dụng một chiếc đe phẳng vừa hoặc lớn hơn đường kính đầu để đảm bảo hình thành đầu xưởng phù hợp. (4) Đối với độ rung quá lớn, hãy cân nhắc bổ sung keo khóa ren hoặc chuyển sang sử dụng đinh tán nhôm đầu tròn để có khả năng chống kéo ra cao hơn. Nuote Metals có thể cung cấp các thông số kỹ thuật thiết lập và đề xuất đe cho độ dày nhôm và thiết kế mối nối cụ thể của bạn.

Kim loại Nuote - Chốt được thiết kế để tồn tại lâu dài.
