Bộ phận gia công CNC

Hầu hết các cửa hàng máy móc chuyên dụng. Một số rẽ. Một số nhà máy. Một số làm cả hai nhưng gửi xử lý nhiệt hoặc hoàn thiện cho bên thứ ba. Kết quả đối với người mua là một chuỗi cung ứng bị phân mảnh – nhiều nhà cung cấp, nhiều hệ thống chất lượng, nhiều chi phí vận chuyển và chỉ trích người khác khi có sự cố xảy ra.

kim loại Nuotecó cách tiếp cận khác. Chúng tôi sản xuấtBộ phận gia công CNCqua tiện, phay, khoan và gia công nhiều trục—tất cả đều dưới một mái nhà, một hệ thống chất lượng và một điểm chịu trách nhiệm. Cho dù bộ phận của bạn bắt đầu ở dạng thanh, phôi hay vật đúc, chúng tôi đều có thể gia công hoàn thiện và vận chuyển thành phẩm.

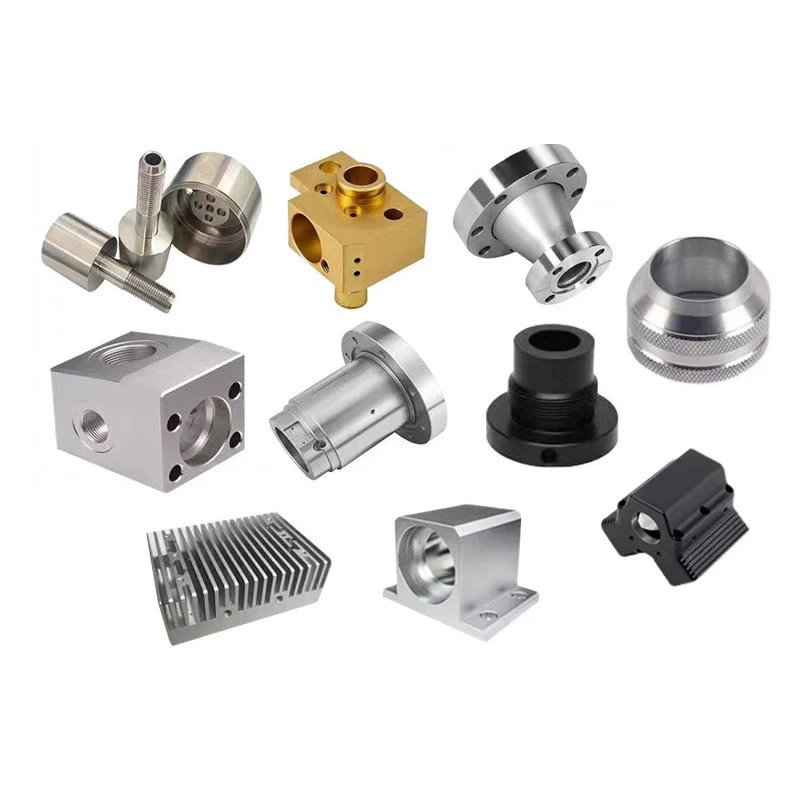

Ý nghĩa của chúng tôi khi nói "Bộ phận gia công CNC"

Thuật ngữ này bao gồm một loạt các quy trình. Đây là những gì chúng tôi thực sự làm:

tiện CNC– Đối với các bộ phận hình trụ: trục, chốt, đầu nối, ống lót, các bộ phận van. Máy tiện dùng thanh có đường kính lên tới 80mm, mâm cặp có đường kính lên tới 300mm.

Phay CNC– Đối với các bộ phận lăng trụ: vỏ, giá đỡ, ống góp, tấm, tản nhiệt. Trung tâm gia công 3 trục, 4 trục và 5 trục.

Gia công nhiều trục– Dành cho các hình dạng phức tạp đòi hỏi nhiều thiết lập: dụng cụ y tế, bộ phận kết cấu hàng không vũ trụ, ống góp thủy lực. Trung tâm tiện phay 5 trục gia công chi tiết hoàn chỉnh trong một lần thiết lập.

Khoan và khai thác– Đối với các mẫu lỗ, cổng ren và đường dẫn chất lỏng. Trung tâm khoan CNC với bộ thay dao tự động.

Hoạt động phụ– Làm mờ, đánh bóng, xử lý nhiệt, anodizing, mạ, thụ động. Nội bộ hoặc hợp tác—nhưng luôn tuân theo hệ thống chất lượng của chúng tôi.

Tại sao điều này lại quan trọng:Khi bạn gửi cho chúng tôi một bộ phận yêu cầu tiện, phay, xử lý nhiệt rồi mài, bạn không phải quản lý bốn nhà cung cấp. Bạn đang quản lý một. Điều đó giúp giảm thời gian thực hiện, loại bỏ việc vận chuyển giữa các nhà cung cấp và đảm bảo một tiêu chuẩn chất lượng được áp dụng cho mọi hoạt động.

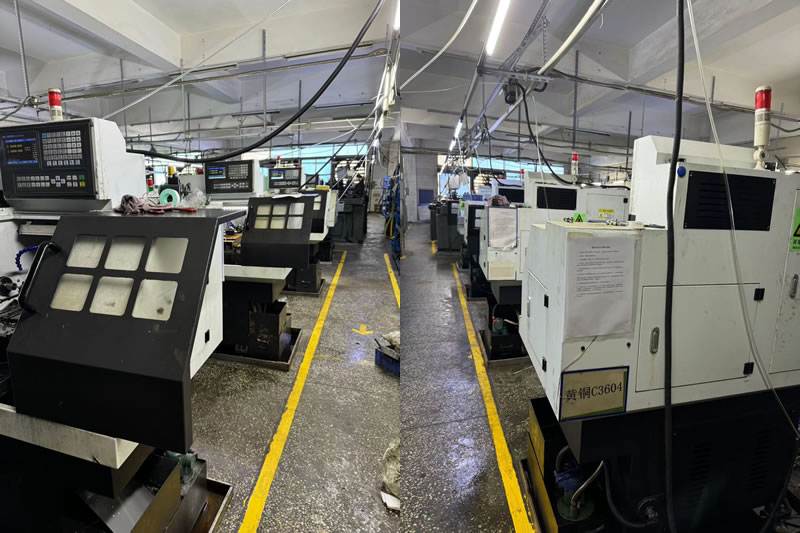

Thiết bị và Năng lực – Những gì Chúng tôi Chạy

kim loại Nuotevận hành một đội thiết bị hỗn hợp để đáp ứng cả công việc sản xuất khối lượng lớn và công việc phức tạp, khối lượng thấp.

Vật liệu chúng tôi gia công thường xuyên:

• kim loại: Thép carbon, thép hợp kim, thép không gỉ, nhôm, đồng thau, đồng, titan, thép công cụ.
• Nhựa: POM, PEEK, PTFE, nylon, acrylic, ABS.

Dung sai: Tiêu chuẩn ±0,005mm, độ chính xác ±0,002mm cho các tính năng quan trọng. Bề mặt hoàn thiện từ Ra 3,2μm đến Ra 0,2μm.

Khả năng âm lượng:Nguyên mẫu (1–50 chiếc), sản xuất số lượng thấp (50–5.000), sản xuất số lượng lớn (5.000–500.000+).

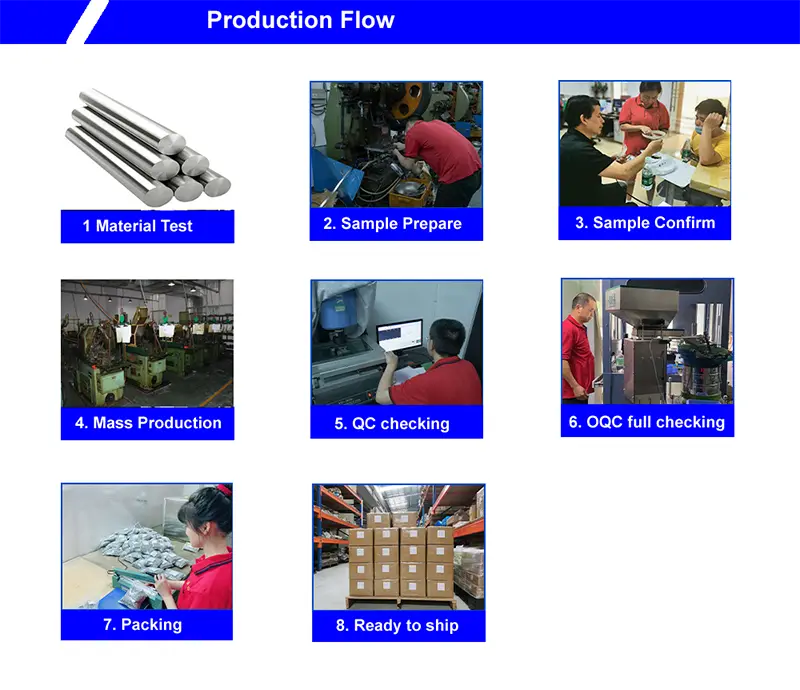

Kiểm soát chất lượng – Một hệ thống, mọi quy trình

Bởi vì chúng tôi gia công, xử lý nhiệt và hoàn thiện dưới cùng một cơ sở nên hệ thống chất lượng của chúng tôi bao trùm toàn bộ quy trình—không chỉ là bước gia công.

Xác minh tài liệu đến:

• Giấy chứng nhận kiểm tra nhà máy cho mọi thanh hoặc phôi kim loại.
• Kiểm tra độ cứng, độ dẫn điện và cấu trúc vi mô trong nhà.

Giám sát trong quá trình:

• Kiểm tra bài viết đầu tiên (FAI) cho mọi số bộ phận mới.
• Kiểm soát quy trình thống kê (SPC) trên các khía cạnh quan trọng.
• Giám sát độ mòn của dụng cụ và thay đổi dụng cụ theo lịch trình.

Kiểm tra cuối cùng:

• Kiểm tra CMM cho hình học phức tạp.
• Bộ so sánh quang học để xác minh biên dạng và ren.
• Máy đo độ nhám bề mặt.
• Báo cáo đầy đủ chiều và chứng chỉ vật liệu với mỗi lô hàng.

Chứng nhận:ISO 9001:2015. Tuân thủ RoHS và REACH có sẵn. Tài liệu PPAP theo yêu cầu.

Một ví dụ thực tế - Bộ phân phối thủy lực có lỗ chéo và cổng ren

Một nhà sản xuất thiết bị thủy lực ở Bắc Mỹ cần một ống góp thép 4140 với 12 lỗ chéo, 6 cổng ren và dung sai lỗ khoan 0,01mm. Nhà cung cấp trước đây của họ đã gia công bộ phận này trên máy nghiền 3 trục, sau đó gửi nó đến cửa hàng thứ hai để khai thác ren, sau đó đến cửa hàng thứ ba để xử lý nhiệt. Thời gian thực hiện là 8 tuần.

Những gì chúng tôi đã làm khác nhau:

• Gia công hoàn chỉnh ống góp trên tâm tiện phay 5 trục—tất cả các lỗ chéo, cổng và lỗ khoan trong một thiết lập.
• Thực hiện xử lý nhiệt tại nhà (làm nguội và tôi luyện đến 28–32 HRC).
• Đã xác minh tất cả các cổng có ren bằng đồng hồ đo đi/không đi và CMM.
• Đã vận chuyển 1.200 chiếc trong 5 tuần. Khách hàng đã giảm chuỗi cung ứng của họ từ ba nhà cung cấp xuống còn một và giảm 37% thời gian giao hàng.

Câu hỏi thường gặp về các bộ phận gia công CNC

Câu 1: Sự khác biệt giữa tiện CNC và phay CNC là gì?

Đáp: Tiện CNC quay phôi dựa vào dụng cụ cắt cố định—nó được sử dụng cho các bộ phận hình trụ như trục, chốt và đầu nối. Phay CNC quay dụng cụ cắt dựa vào phôi cố định—nó được sử dụng cho các bộ phận hình lăng trụ như vỏ, giá đỡ và ống góp. Nhiều phần yêu cầu cả hai quá trình. Nuote Metals vận hành cả thiết bị tiện và phay, cùng với các trung tâm tiện phay 5 trục kết hợp cả hai trong một thiết lập duy nhất.

Câu hỏi 2: Bạn có thể gia công các bộ phận từ tệp 3D của tôi (STEP, IGES) không?

Đ: Vâng. Chúng tôi chấp nhận các tệp STEP, IGES, PDF và DWG. Nhóm kỹ thuật của chúng tôi xem xét mọi bản vẽ về khả năng sản xuất (DFM) và cung cấp phản hồi về dung sai, khả năng tiếp cận công cụ và khả năng tiết kiệm chi phí trước khi báo giá. Đối với các hình học phức tạp, chúng tôi cũng có thể tạo mẫu bài viết đầu tiên để bạn xác thực.

Câu 3: Bạn có thể giữ dung sai nào đối với các bộ phận gia công CNC?

Đáp: Dung sai tiêu chuẩn của chúng tôi là ±0,005mm, với khả năng chính xác xuống tới ±0,002mm đối với các tính năng quan trọng. Dung sai có thể đạt được phụ thuộc vào vật liệu, hình dạng bộ phận và loại tính năng. Đối với các bộ phận được xử lý nhiệt, chúng tôi khuyên bạn nên chỉ định dung sai sau khi xử lý nhiệt hoặc cho phép mài. Nuote Metals xem xét mọi bản vẽ và cung cấp phản hồi DFM về dung sai có thể đạt được trước khi bạn đặt hàng.
