Các thành phần chính xác cho các tổ hợp quan trọng – Khi mọi giao diện đều quan trọng

Một phần chính xác được đánh giá bằng bản vẽ của chính nó. Một bộ phận chính xác được đánh giá bằng cách nó vừa vặn, di chuyển, bịt kín hoặc dẫn điện khi được lắp ráp với các bộ phận khác. Sự khác biệt đó thay đổi mọi thứ—dung sai mà bạn nắm giữ, các tính năng bạn kiểm tra và các thử nghiệm bạn thực hiện trước khi vận chuyển.

Tại Nuote Metals, chúng tôi sản xuấtLinh kiện chính xác CNCdành cho các tổ hợp không thể xảy ra hỏng hóc: dụng cụ phẫu thuật, hệ thống phun nhiên liệu, giá đỡ quang học và bộ truyền động hàng không vũ trụ. Chúng tôi không chỉ gia công theo bản vẽ. Chúng tôi quản lý chuỗi dung sai từ nguyên liệu thô đến lắp ráp chức năng, do đó bộ phận bạn nhận được sẽ hoạt động ngay lần đầu tiên—và mọi lần sau đó.

Điều gì phân biệt một bộ phận chính xác với một bộ phận chính xác?

Một bộ phận chính xác đáp ứng các kích thước riêng của nó. Một thành phần chính xác cũng phải:

• Phù hợp với các bộ phận giao phối– khe hở hoặc nhiễu phải chính xác trên toàn bộ phạm vi dung sai.

• Chức năng chịu tải– di chuyển, niêm phong hoặc tiến hành mà không bị ràng buộc, rò rỉ hoặc mất tín hiệu.

• Sống sót lắp ráp- không bị biến dạng hoặc nứt khi bị ép, vặn hoặc đóng cọc.

• Duy trì hiệu suất theo thời gian- Chống mài mòn, mỏi và chu trình nhiệt.

Điều này có nghĩa là chúng tôi kiểm tra nhiều hơn đường kính và chiều dài. Chúng tôi xác minh các giao diện lắp ráp—các bề mặt tiếp xúc với các bộ phận khác. Chúng tôi kiểm tra chức năng—chuyển động hoặc dấu kín mà bộ phận đó thực hiện. Và chúng tôi ghi lại khả năng truy xuất nguồn gốc—vì vậy nếu xảy ra lỗi tại hiện trường, chúng tôi có thể truy tìm lại lô hàng, máy móc và người vận hành cụ thể.

Chuỗi dung sai – Cách chúng tôi quản lý giao diện

Khi một bộ phận có ba bề mặt tiếp xúc, mỗi bề mặt có dung sai riêng, việc lắp ráp có thể bị lỗi ngay cả khi mọi kích thước riêng lẻ đều nằm trong thông số kỹ thuật. Đây là vấn đề về chuỗi dung sai. Chúng tôi quản lý nó bằng cách:

1. Xác định sớm các giao diện quan trọng.

Trong quá trình đánh giá DFM, chúng tôi gắn cờ mọi bề mặt liên kết với một bộ phận khác. Các tính năng này có dung sai chặt chẽ hơn, đồng hồ đo chuyên dụng và khả năng kiểm tra 100%—không phải lấy mẫu.

2. Sử dụng đồng hồ đo chức năng, không chỉ micromet.

Máy đo phích cắm mô phỏng trục giao phối cho bạn biết nhiều thông tin hơn chỉ số đo micromet. Chúng tôi xây dựng các thước đo tùy chỉnh cho các giao diện quan trọng để chúng tôi biết thành phần này sẽ phù hợp—không chỉ là nó đo chính xác.

3. Kiểm soát dữ liệu trong các hoạt động.

Nếu xoay tham chiếu một bề mặt và phay tham chiếu một bề mặt khác, các giao diện có thể không thẳng hàng. Chúng tôi sử dụng một mốc thời gian duy nhất cho tất cả các hoạt động, vì vậy mọi tính năng đều được định vị tương ứng với cùng một điểm gốc.

4. Kiểm tra sau khi xử lý nhiệt và hoàn thiện.

Xử lý nhiệt di chuyển vật liệu. Mạ thêm độ dày. Giao diện được đo lường hoàn hảo sau khi gia công có thể không vừa khít sau khi phủ. Chúng tôi kiểm tra các giao diện quan trọng sau tất cả các hoạt động hoàn thiện—không phải trước đó.

Khả năng của chúng tôi – Từ các bộ phận đơn lẻ đến các cụm lắp ráp phụ

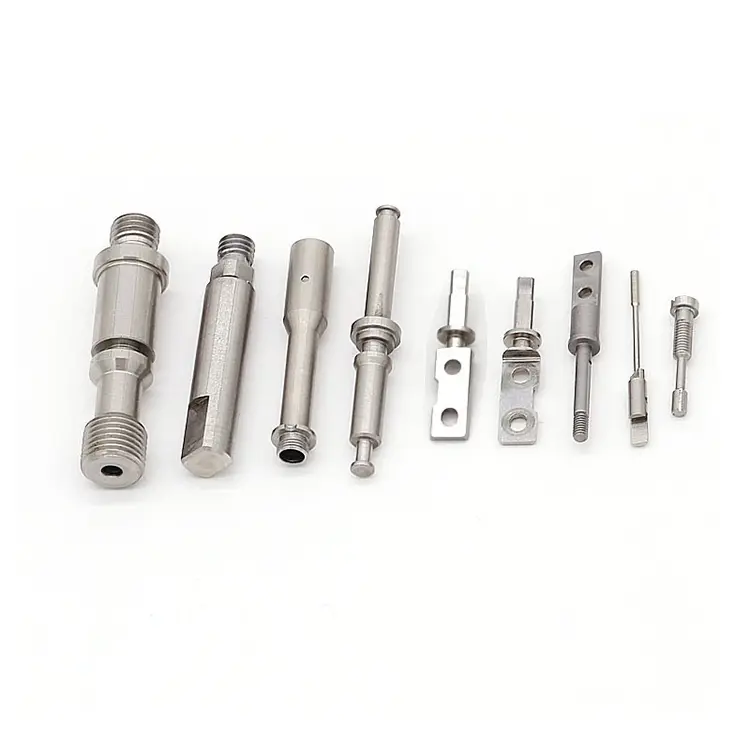

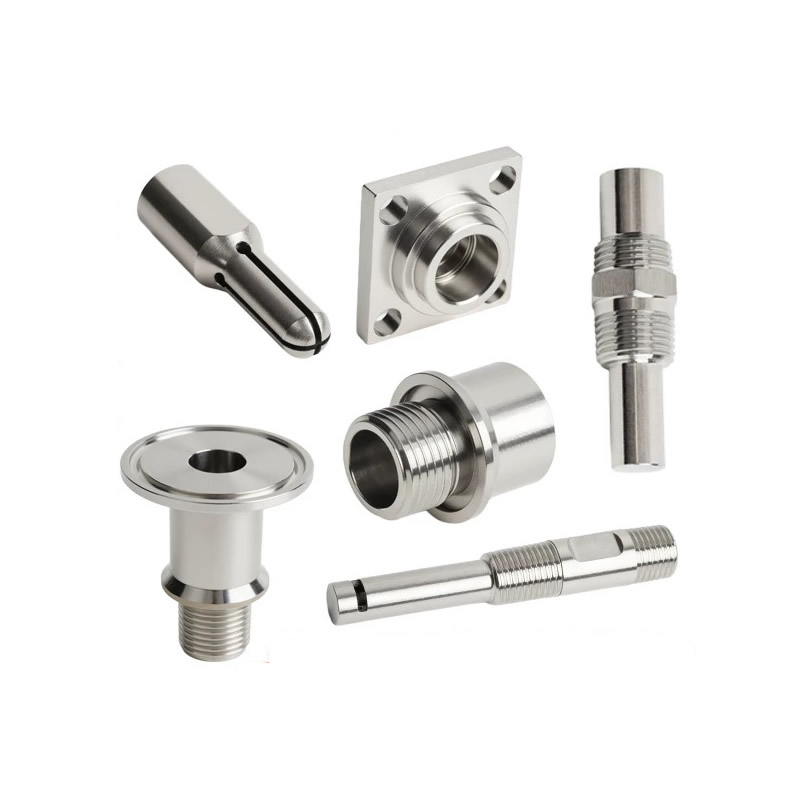

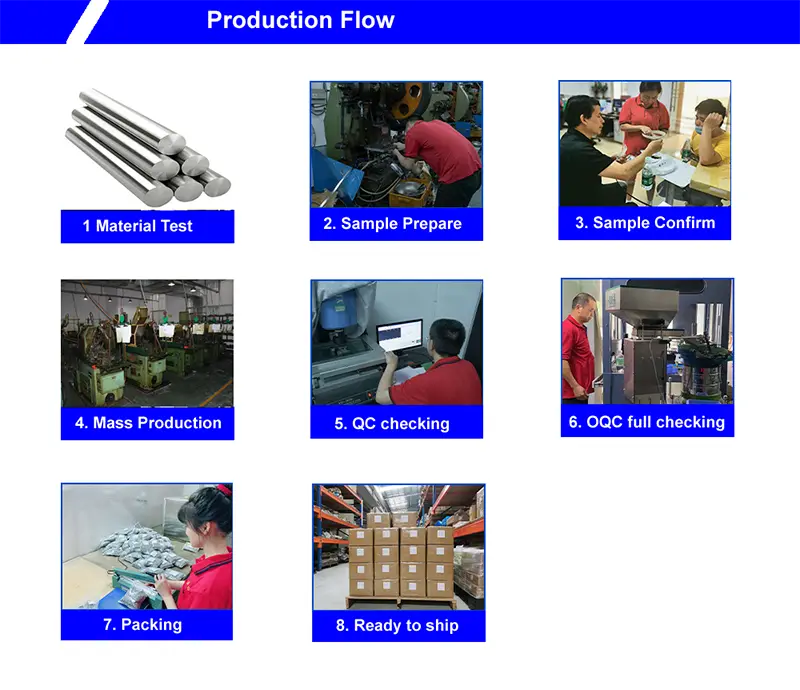

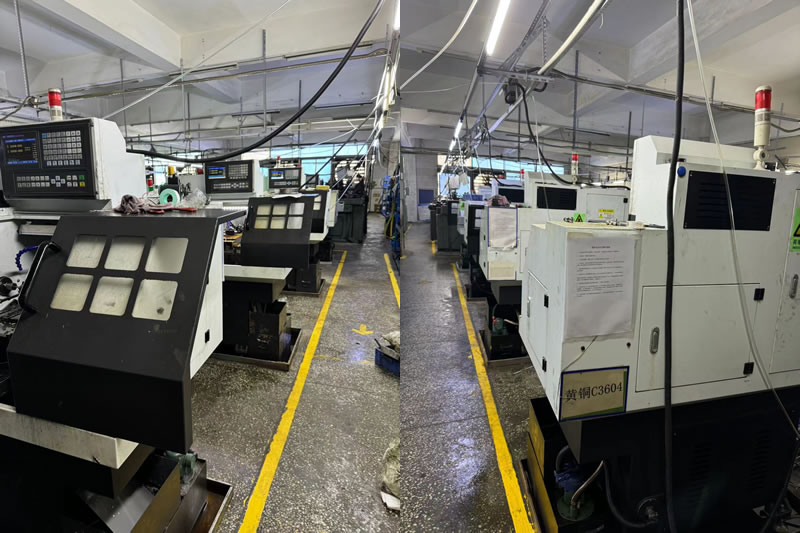

Nuote Metals cung cấpLinh kiện chính xác CNCtrên một loạt các quy trình và vật liệu. Nhưng giá trị thực sự của chúng tôi là sự tích hợp—chúng tôi có thể gia công nhiều bộ phận, hoàn thiện chúng và lắp ráp chúng thành một cụm lắp ráp phụ sẵn sàng cho dây chuyền sản xuất của bạn.

Nguyên vật liệu:Thép không gỉ, thép hợp kim, nhôm, titan, đồng thau, đồng và nhựa kỹ thuật.

Âm lượng:Nguyên mẫu (1–50), số lượng thấp (50–5.000), số lượng lớn (5.000–500.000+).

Kiểm tra chức năng – Bước mà hầu hết các nhà cung cấp đều bỏ qua

Một thành phần đo lường hoàn hảo vẫn có thể bị lỗi khi lắp ráp. Trục đáp ứng dung sai đường kính có thể bị kẹt khi ép vào vỏ. Bề mặt phốt đáp ứng Ra 0,4μm có thể bị rò rỉ dưới áp suất. Chúng tôi kiểm tra chức năng, không chỉ kích thước.

Các thử nghiệm chúng tôi thực hiện trên các bộ phận chính xác:

• Mô phỏng phù hợp với báo chí– kiểm tra lực cản và lực chèn.
• Kiểm tra rò rỉ- thử rò rỉ không khí hoặc khí heli đối với các bộ phận bịt kín.
• Tính liên tục về điện- đối với các bộ phận dẫn điện và đường nối đất.
• Chuyển động và đột quỵ– đối với van, bộ truyền động và các bộ phận trượt.
• Sự tham gia của mô-men xoắn và ren– cho các giao diện luồng.

Mọi thử nghiệm đều được ghi lại bằng các giá trị đo thực tế. Bạn nhận được báo cáo kiểm tra chức năng cùng với lô hàng của mình—không chỉ là báo cáo kích thước.

Một ví dụ thực tế – Bộ linh kiện bấm ghim phẫu thuật

Một nhà sản xuất thiết bị y tế của Đức cần một bộ năm bộ phận chính xác để lắp ráp thành hộp kim bấm phẫu thuật. Các bộ phận phải khớp với nhau mà không cần hoạt động, hoạt động trơn tru và chịu được quá trình khử trùng bằng oxit ethylene.

Thử thách:

Nhà cung cấp trước đây của họ đã gia công từng bộ phận theo bản vẽ riêng. Nhưng khi lắp ráp, kim bấm không hoạt động—xích dung sai cho phép di chuyển quá nhiều giữa đe và hộp mực.

Những gì chúng tôi đã làm khác nhau:

• Xác định ba giao diện quan trọng giữa các thành phần trong quá trình xem xét DFM.
• Gia công tất cả năm thành phần trong cùng một ô chính xác, sử dụng cùng một mốc chuẩn.
• Đồng hồ đo chức năng được xây dựng để xác minh sự phù hợp và chuyển động trước khi vận chuyển.
• Thực hiện lắp ráp khô và kiểm tra hành trình chức năng trên 100% thiết bị.
• Đã vận chuyển 2.200 bộ mà không có trường hợp nào bị từ chối lắp ráp. Khách hàng loại bỏ việc kiểm tra đầu vào và giảm 15% thời gian lắp ráp.

Câu hỏi thường gặp về Linh kiện chính xác CNC

Câu hỏi 1: Sự khác biệt giữa bộ phận chính xác và bộ phận chính xác là gì?

Đáp: Một bộ phận chính xác đáp ứng được kích thước bản vẽ của chính nó. MỘTThành phần chính xác CNCcũng phải phù hợp và hoạt động với các bộ phận giao phối. Điều đó có nghĩa là chúng tôi kiểm tra các giao diện, kiểm tra chuyển động hoặc độ kín và quản lý chuỗi dung sai trên nhiều tính năng. Nếu bạn gửi cho chúng tôi bản vẽ của một bộ phận, chúng tôi sẽ gia công nó. Nếu bạn gửi cho chúng tôi một bộ các bộ phận được lắp ráp cùng nhau, chúng tôi sẽ quản lý các giao diện và cung cấp một bộ phận lắp ráp phụ có chức năng.

Câu 2: Bạn có thể lắp ráp các bộ phận từ nhiều vật liệu không?

Đ: Vâng. Chúng tôi gia công các bộ phận từ thép không gỉ, nhôm, titan, đồng thau, đồng và nhựa—sau đó lắp ráp chúng bằng cách sử dụng các mối nối ép, ren, cọc hoặc liên kết. Đối với các bộ phận sẽ được khử trùng hoặc tiếp xúc với hóa chất, chúng tôi chọn vật liệu và lớp hoàn thiện có khả năng chống lại môi trường. Mỗi bộ phận lắp ráp đều được kiểm tra chức năng và được ghi lại bằng hồ sơ truy xuất nguồn gốc.

Câu hỏi 3: Làm thế nào để bạn xác minh rằng một bộ phận chính xác sẽ phù hợp với tổ hợp của tôi?

Đáp: Chúng tôi sử dụng các đồng hồ đo chức năng mô phỏng phần giao phối. Thước đo phích cắm phù hợp với đường kính trục giao phối cho chúng ta biết nhiều thông tin hơn chỉ số micromet. Đối với các giao diện quan trọng, chúng tôi xây dựng các thước đo tùy chỉnh và kiểm tra 100% sản phẩm—không chỉ mẫu. Chúng tôi cũng thực hiện lắp ráp khô và kiểm tra chức năng trước khi vận chuyển, để bạn biết bộ phận đó hoạt động tốt trước khi đến dây chuyền của bạn. Nuote Metals cung cấp báo cáo thử nghiệm chức năng với mọi thứ tự thành phần chính xác.
