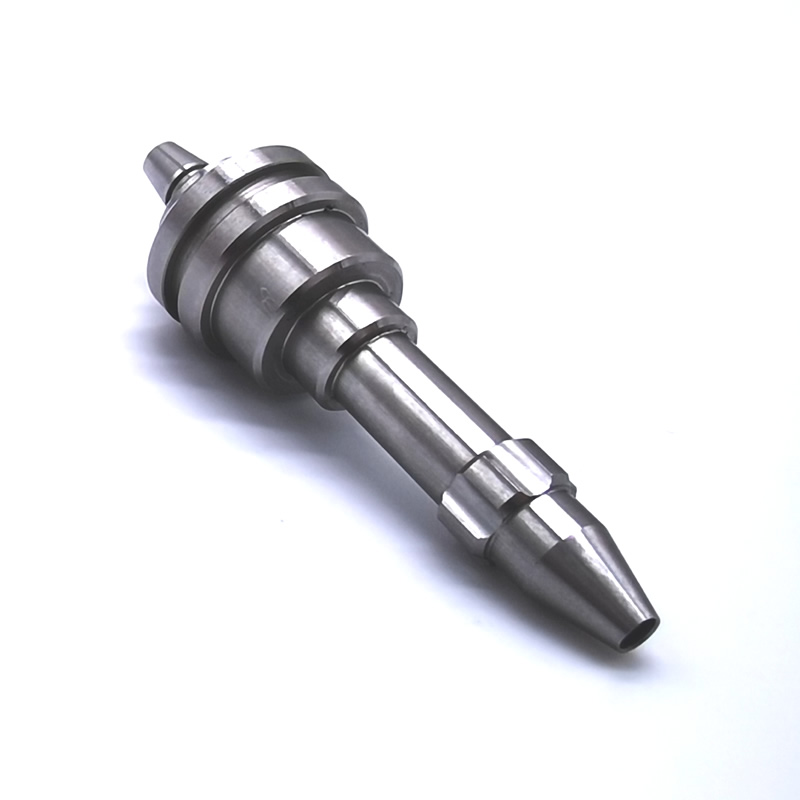

Các bộ phận tiện chính xác CNC – Khi dung sai được đo bằng micromet

Khả năng xoay tiêu chuẩn ± 0,005mm. Điều đó là đủ cho hầu hết các phụ kiện, trục và đầu nối thủy lực. Nhưng một số ứng dụng đòi hỏi nhiều hơn. Một bộ phận phun nhiên liệu đo lưu lượng ở 2.000 bar. Một dụng cụ phẫu thuật phải lắp ráp mà không cần chơi. Một giá đỡ quang học giúp giữ thẳng hàng khi dao động nhiệt độ ở mức 40°C.

Đây là những bộ phận tách biệt việc tiện chính xác với tiện tiêu chuẩn. Tại Nuote Metals, chúng tôi vận hành một tế bào tiện chính xác chuyên dụng, trong đó mọi biến đổi—nhiệt độ, độ mòn dụng cụ, sự phát triển của trục chính, độ không đảm bảo đo—được kiểm soát và ghi lại. Đây không phải là một tuyên bố tiếp thị. Đó là một kỷ luật về quy trình và bài viết này giải thích chính xác cách chúng tôi thực hiện nó.

Điều gì tạo nên sự "chính xác" khi rẽ - Năm biến số phải được kiểm soát

Độ chính xác không chỉ đến từ máy móc. Nó đến từ việc kiểm soát mọi nguồn biến thể.

1. Độ ổn định nhiệt.

Trục máy tiện phát triển khi nó nóng lên. Một bộ phận 100mm có thể tăng 0,02mm khi nhiệt độ thay đổi 10°C. Cảm biến quay chính xác của chúng tôi được duy trì ở nhiệt độ 20°C ± 1°C quanh năm. Các bộ phận được ngâm đến nhiệt độ phòng trước khi kiểm tra lần cuối.

2. Quản lý hao mòn dụng cụ.

Miếng chèn bị mòn có đường cắt khác với miếng chèn mới. Chúng tôi theo dõi tuổi thọ của dụng cụ bằng cách cắt giảm thời gian và điều chỉnh độ lệch theo các khoảng thời gian xác định—không đợi người vận hành nhận thấy độ lệch. Đối với công việc ±0,002mm, các thay đổi dao được lên lịch, không phản ứng.

3. Hiệu chỉnh trục chính và trục.

Sự tăng trưởng nhiệt ảnh hưởng đến chính cấu trúc máy. Chúng tôi thực hiện chu trình khởi động vào mỗi buổi sáng và xác minh định vị trục bằng giao thoa kế laser hàng tháng. Vít bi được nạp sẵn và thang đo tuyến tính cung cấp phản hồi vị trí trực tiếp.

4. Độ lặp lại của công việc.

Một ống kẹp có độ bám khác nhau trên mảnh 1 và mảnh 500 sẽ tạo ra sự khác biệt. Chúng tôi sử dụng các ống kẹp cứng có các điểm dừng dương và xác minh độ lệch tâm trước mỗi lần sản xuất. Đối với các bộ phận có thành mỏng, vấu mềm được gia công tại chỗ để phù hợp với đường kính bộ phận.

5. Độ không đảm bảo đo.

Một phép đo chỉ tốt khi có công cụ và phương pháp. Chúng tôi hiệu chỉnh micromet và thước đo lỗ khoan hàng ngày theo các tiêu chuẩn được chứng nhận. Đối với các tính năng quan trọng, chúng tôi sử dụng máy đo tọa độ (CMM) trong cùng phòng được kiểm soát nhiệt độ—vì việc đo một bộ phận trong khu vực kiểm tra ấm áp sẽ cho kết quả khác với việc đo bộ phận đó tại xưởng sản xuất.

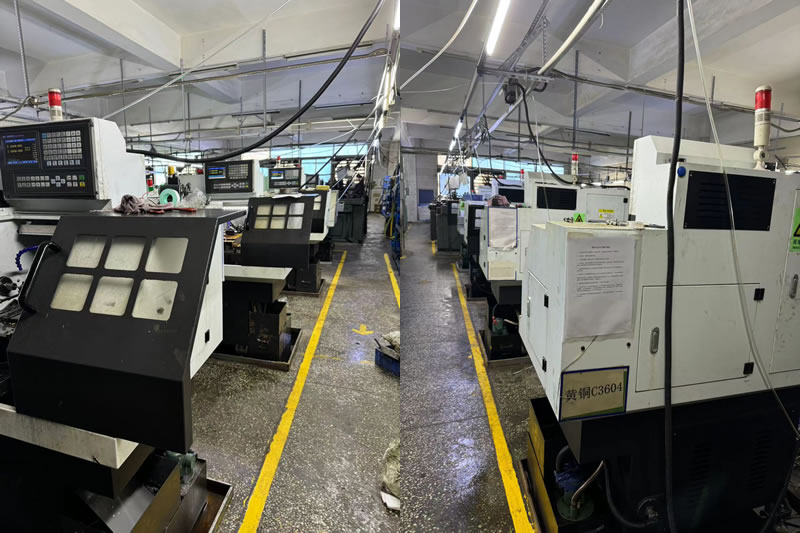

Khả năng tiện chính xác của chúng tôi

Vật liệu được đưa vào ô chính xác:

• Thép không gỉ (303, 304, 316, 17-4 PH, 440C)
• Thép hợp kim (4140, 4340, 8620)
• Nhôm (6061, 7075, 2024)
• Đồng thau và đồng (C36000, C11000, C10200)
• Titan (Lớp 5, Lớp 2)
• Nhựa (PEEK, POM, PTFE)

Khả năng âm lượng:Nguyên mẫu (1–50 chiếc), sản xuất số lượng thấp (50–5.000), sản xuất số lượng lớn (5.000–200.000+).

Đo lường – Xương sống của tiện chính xác

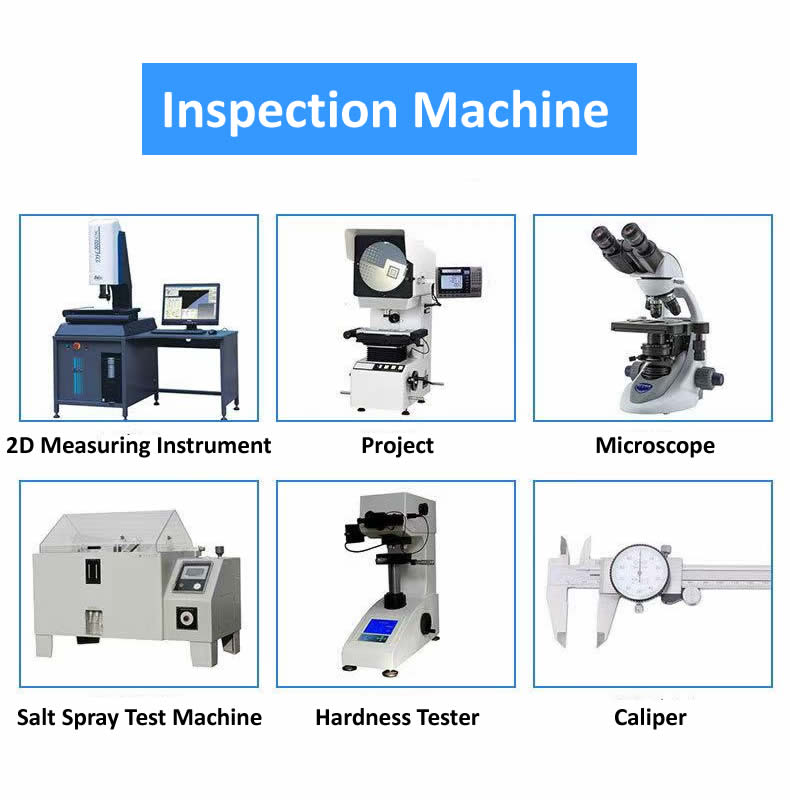

Bạn không thể giữ ±0,002mm nếu không đo chính xác. Tế bào chính xác của chúng tôi được trang bị:

• Máy đo tọa độ (CMM): Zeiss Contura với đầu dò quét. Được sử dụng để xác minh hình học phức tạp, độ đồng tâm và vị trí.
• Máy đo độ tròn: Talyrond 131 dùng để đo độ tròn, độ trụ và độ đồng tâm.
• Máy đo độ nhám bề mặt: Mitutoyo SJ-210 để xác minh Ra và Rz.
• Bộ so sánh quang học: Để xác minh cấu hình ren, bán kính và hình dạng.
• Panme kỹ thuật số và đồng hồ đo lỗ khoan: Được hiệu chuẩn hàng ngày theo các tiêu chuẩn được chứng nhận.
• Bù nhiệt độ: Tất cả các phép đo được thực hiện ở 20°C, với các hệ số hiệu chỉnh được áp dụng cho sự giãn nở nhiệt của vật liệu.

Điều này có ý nghĩa gì với bạn: Mọi kích thước quan trọng trên bản vẽ của bạn đều được đo lường và báo cáo. Nếu bản vẽ yêu cầu ±0,002mm, báo cáo kiểm tra sẽ hiển thị giá trị đo thực tế—không chỉ là đạt/không đạt. Bạn nhận được dữ liệu, không phải một con tem.

Một ví dụ thực tế – Thành phần dụng cụ phẫu thuật 17-4 PH

Một nhà sản xuất thiết bị y tế của Đức cần thành phần không gỉ 17-4 PH với dung sai đường kính 0,002mm, độ đồng tâm 0,003mm và độ hoàn thiện bề mặt Ra 0,2μm. Bộ phận này sẽ được lắp ráp thành một dụng cụ dập ghim phẫu thuật mà bất kỳ thao tác nào cũng có thể gây ra hiện tượng cháy nổ.

Những gì chúng tôi đã làm khác nhau:

• Gia công chi tiết trong ô chính xác 20°C của chúng tôi—không phải bộ phận tiện thông thường.
• Dụng cụ CBN đã qua sử dụng cho bước cuối cùng sau khi xử lý nhiệt.
• Độ đồng tâm được xác minh bằng Talyrond trước và sau khi gia công lần cuối.
• Đã vận chuyển 4.000 chiếc mà không bị từ chối. Khách hàng đã loại bỏ việc kiểm tra đầu vào—báo cáo CMM của chúng tôi được chấp nhận làm hồ sơ chất lượng.

Câu hỏi thường gặp về các bộ phận tiện chính xác CNC

Câu 1: Sự khác biệt giữa tiện tiêu chuẩn và tiện chính xác là gì?

Trả lời: Vòng quay tiêu chuẩn giữ ± 0,005mm và phù hợp với hầu hết các bộ phận thủy lực, ô tô và công nghiệp nói chung. Các bộ phận tiện chính xác CNC giữ ± 0,002mm hoặc cao hơn, với độ đồng tâm và bề mặt hoàn thiện chặt chẽ hơn. Sự khác biệt không chỉ nằm ở máy móc—mà còn là môi trường (kiểm soát nhiệt độ), quản lý dụng cụ (thay đổi theo lịch trình) và kỷ luật đo lường (xác minh CMM). Tiện chính xác có chi phí cao hơn vì nó tiêu tốn nhiều thời gian hơn, nhiều dụng cụ hơn và kiểm tra nhiều hơn. Nó hợp lý khi ứng dụng yêu cầu nó.

Câu 2: Bạn có thể giữ ±0,002mm trên thép không gỉ đã qua xử lý nhiệt không?

A: Có, nhưng hãy cẩn thận. Xử lý nhiệt di chuyển một phần. Đối với 17-4 PH hoặc 440C được làm cứng đến hơn 40 HRC, chúng tôi gia công cỡ lớn, xử lý nhiệt, sau đó gia công hoàn thiện bằng dụng cụ CBN trong ô chính xác. Công đoạn cuối cùng loại bỏ 0,05–0,1mm vật liệu để đạt được dung sai. Đối với các hình dạng rất phức tạp hoặc các phần có thành mỏng, chúng tôi có thể khuyên bạn nên tiện cứng sau đó mài. Nuote Metals xem xét mọi bản vẽ và xác nhận dung sai có thể đạt được trước khi báo giá.

Câu hỏi 3: Làm thế nào để bạn xác minh độ đồng tâm trên các bộ phận tiện chính xác CNC?

Đáp: Chúng tôi sử dụng máy đo độ tròn Talyrond để đo độ đồng tâm, độ tròn và độ trụ. Bộ phận được quay trên một trục chính xác trong khi đầu dò đo bề mặt. Kết quả là một biểu đồ cực hiển thị độ lệch tính bằng micromet. Đối với các tính năng đơn giản hơn, CMM có đầu dò quét cung cấp dữ liệu tương đương. Mỗi lệnh tiện chính xác đều được gửi kèm theo một báo cáo kích thước hiển thị các giá trị đo thực tế—chứ không chỉ là đạt/không đạt.
