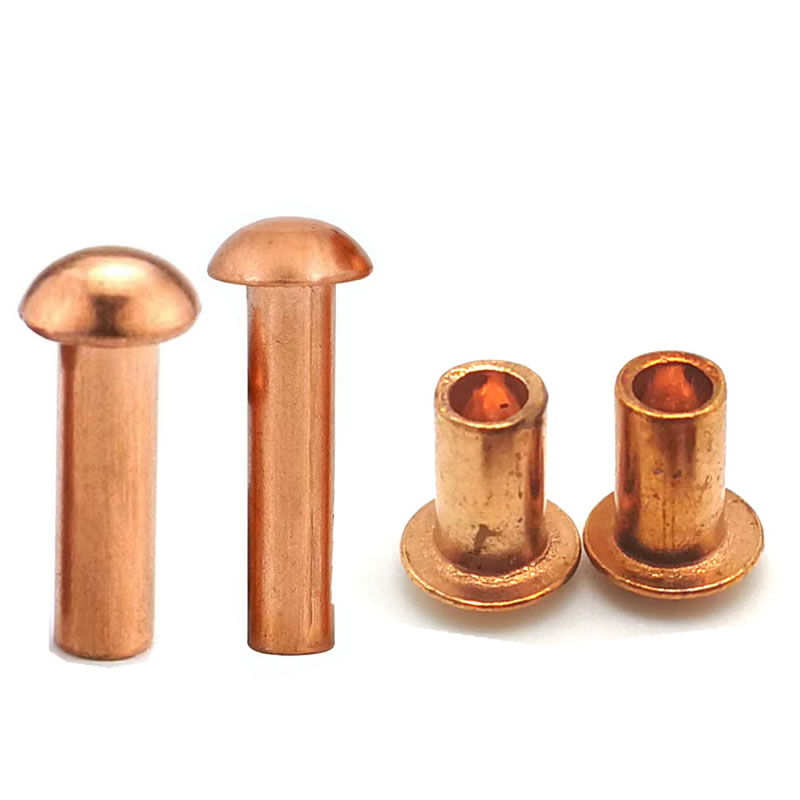

Đinh tán đầu tròn bằng đồng - Diện tích tiếp xúc rộng mà không cần chiều cao của đầu tròn

Tấm đồng mỏng là không thể tha thứ. Áp dụng quá nhiều điểm tải, và các vết lõm vật liệu. Sử dụng đầu quá nhỏ và lỗ sẽ giãn ra khi rung. Sử dụng đầu quá cao sẽ làm vướng dây điện hoặc không thể nằm gọn trong vỏ kín.

Đinh tán đầu đồngtừ Nuote Metals giải quyết vấn đề ba chiều này. Đầu chảo rộng hơn đầu tròn (1,8×–2,0× đường kính thân) nhưng chiều cao thấp hơn (0,5×–0,6×). Hình dạng đó truyền lực kẹp lên một vòng đồng rộng hơn, giảm ứng suất ở mép lỗ trong khi vẫn giữ được cấu hình thấp cho các cụm lắp ráp dày đặc.

Đây không phải là một đinh tán có mục đích chung. Nó là một dây buộc được tạo hình đặc biệt cho các vật liệu mềm, mỏng và dẫn điện.

Tại sao hình học đầu Pan hoạt động tốt hơn trên đồng mỏng

Độ bền chảy thấp của đồng (70–100 MPa) có nghĩa là nó dễ bị biến dạng. Đầu tròn tiêu chuẩn tập trung lực ngay dưới vòm, có thể nén tấm mỏng xuống 0,5 mm. Đầu phẳng có diện tích chịu lực nhỏ hơn nên cùng một lực tạo ra áp suất cao hơn ở mép lỗ.

Đầu chảo thay đổi phân bố:

Đối với đinh tán 4mm ở tấm đồng 1mm, đầu hình chảo tiếp xúc với diện tích bề mặt lớn hơn khoảng 60% so với đầu phẳng. Sự khác biệt đó thường đủ để loại bỏ hoàn toàn vết lõm mà không cần thêm máy giặt riêng.

Thông số kỹ thuật

Được sản xuất theo kích thước DIN 603 và ISO 1051. Đường kính đầu tùy chỉnh có sẵn cho các ứng dụng khổ mỏng.

Các lớp vật liệu:

C11000 (ETP):99,9% đồng, 0,04% oxy. Sử dụng chung cho điện, trang trí và tấm mỏng.

C10200 (OFHC):99,99% đồng, không chứa oxy. Các ứng dụng điện tử và đông lạnh quan trọng.

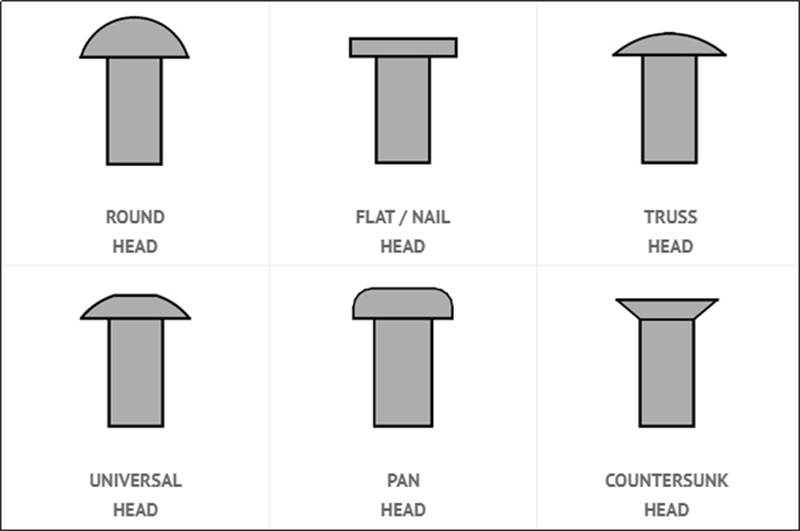

Khi nào nên chọn đầu chảo phẳng hay tròn – Chỉ dành cho đồng

Đây không phải là một so sánh đầu chung chung. Nó đặc trưng cho độ mềm và độ dẫn điện của đồng.

Chọn đầu chảokhi buộc chặt các tấm đồng có độ dày dưới 2 mm, khi bạn cần biên dạng thấp nhưng không thể chịu được độ lõm, hoặc khi mối nối yêu cầu khả năng chống rung vừa phải mà không cần độ cao của đầu tròn.

Chọn đầu phẳngkhi bề mặt phải gần như phẳng và đồng đủ dày (2mm) để chống biến dạng mà không cần vòng chịu lực rộng.

Chọn đầu trònkhi khớp phải chịu rung hoặc va đập liên tục – động cơ, máy phát điện, động cơ hàng hải – và mái vòm cao hơn có thể chấp nhận được.

Một lỗi phổ biến:Sử dụng đầu phẳng trên đồng 0,8mm vì trông có vẻ thấp. Diện tích chịu lực nhỏ thường làm lõm tấm, làm lỏng mối nối theo thời gian. Đầu chảo có giá tương đương nhưng ngăn ngừa được lỗi đó.

Rắn hoặc bán ống? Câu trả lời dành riêng cho đồng

Đối với các tấm đồng mỏng, lực ép cũng quan trọng như hình dạng đầu. Đinh tán đầu hình bán nguyệt yêu cầu lực ít hơn 50–60% so với đinh tán rắn, điều này trực tiếp làm giảm nguy cơ biến dạng tấm trong quá trình lắp đặt.

• bán ốnglà sự lựa chọn tốt hơn cho các tấm đồng dưới 1,5mm, vỏ điện tử mỏng manh và dây chuyền tự động khối lượng lớn. Đầu cuộn cuốn vào nhẹ nhàng mà không nén đồng.

• Chất rắnđược ưu tiên cho các tấm đồng dày hơn (2mm), các mối nối chịu tải hoặc khi cần có độ bền cắt tối đa.

Nuote Metals có thể cung cấp cả hai cấu hình có cùng hình dạng đầu chảo. Đối với hầu hết các ứng dụng đồng mỏng, chúng tôi khuyên dùng loại bán ống.

Cách kim loại Nuote hỗ trợ lắp ráp đồng mỏng

Đinh tán bằng đồng đầu chảo không thành công vì hai lý do: nứt trong quá trình tạo hình đầu hoặc lõm xuống trong quá trình lắp đặt. Chúng tôi giải quyết cả hai vấn đề này trước khi đơn đặt hàng của bạn được giao.

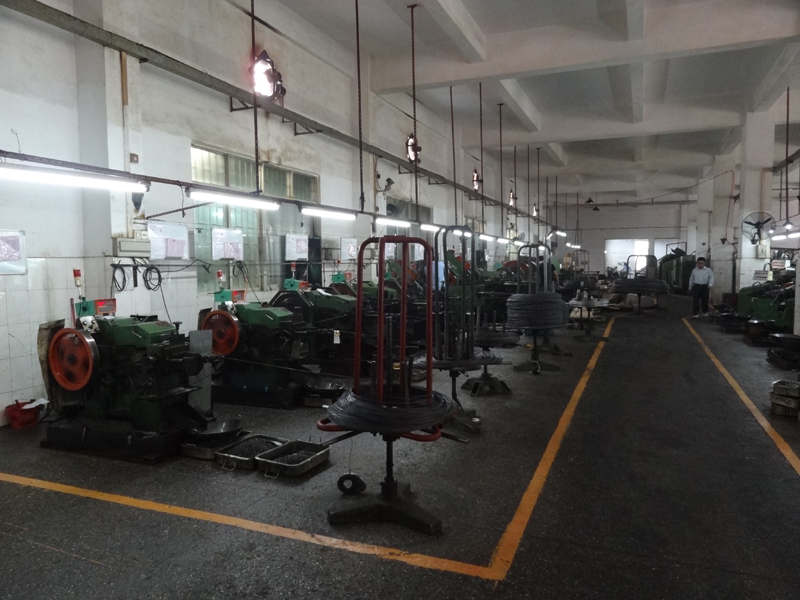

Dụng cụ được thiết kế cho dòng chảy đồng:

Đầu chảo có mái vòm rộng và nông. Ở đồng, hình dạng đó dễ bị nứt ở điểm nối đầu-chân nếu bán kính phi lê quá sắc. Khuôn của chúng tôi sử dụng bán kính tối thiểu 0,5×d và được đánh bóng để loại bỏ các vết xước nhỏ. Chúng tôi cũng tiến hành tạo hình nhiều giai đoạn—ba đến năm nét—để đồng chảy dần dần thay vì ép nó thành một lần.

Lấy mẫu trước khi sản xuất tấm mỏng:

Gửi cho chúng tôi độ dày đồng của bạn và phương pháp cài đặt dự kiến. Chúng tôi sẽ sản xuất một lô nhỏ và thử nghiệm nó trên vật liệu thực tế của bạn—không phải phiếu giảm giá tiêu chuẩn. Bạn nhận được báo cáo cài đặt với lực khuyến nghị, loại đe và ảnh của đầu được lắp đặt. Điều này giúp loại bỏ việc thử và sai trên dây chuyền của bạn.

Kiểm tra quang học ở mức 10x:

Mỗi lô đều được kiểm tra đường kính đầu, chiều cao và độ đồng tâm. Có thể nhìn thấy sự thay đổi 0,05 mm về chiều cao đầu trên bề mặt đồng được đánh bóng—chúng tôi loại bỏ nó trước khi nó đến tay bạn.

Hoàn thiện nội bộ:

Mạ thiếc, mạ bạc, mạ niken, đánh bóng hoặc sơn mài. Đối với các tấm trang trí bằng đồng mỏng, chúng tôi có thể kết hợp bề mặt hoàn thiện của bạn để giảm thiểu độ tương phản thị giác.

Truy xuất nguồn gốc:

Giấy chứng nhận ASTM B152 và báo cáo độ dẫn điện đi kèm với mỗi lô hàng. Chúng tôi chia sẻ dữ liệu kiểm tra một cách công khai—vì hiệu suất của đầu xoay phụ thuộc vào hình dạng mà bạn không thể nhìn thấy bằng mắt thường.

Hỗ trợ cấp ứng dụng này là lý do tại sao các khách hàng điện tử, HVAC và kiến ​​trúc chọn Nuote Metals cho đinh tán đầu chảo bằng đồng.

Câu hỏi thường gặp

Câu hỏi 1: Đinh tán đầu đồng có thể được sử dụng trên các tấm đồng mỏng hơn 1mm mà không gây ra vết lõm không?

Đáp: Có—miễn là bạn sử dụng đúng lực và thân hình bán ống. Vùng chịu lực rộng của đầu chảo giúp phân tán áp lực kẹp lên vòng lớn hơn, giảm ứng suất lên tấm mỏng. Đối với đồng dưới 1 mm, chúng tôi khuyên dùng: (a) đinh tán hình bán nguyệt để giảm lực cài đặt xuống 50–60%, (b) đe phẳng bằng hoặc vượt quá đường kính đầu và (c) lực được kiểm soát—không bao giờ sử dụng cài đặt đinh tán bằng thép. Tại Nuote Metals, chúng tôi có thể cung cấp lô mẫu tiền sản xuất và kiểm tra độ dày đồng chính xác của bạn trước khi bạn cam kết đặt hàng đầy đủ.

Câu hỏi 2: Đinh tán đầu đồng có bị oxy hóa hoặc xỉn màu trong các ứng dụng kiến ​​trúc ngoài trời không?

Trả lời: Đồng tự nhiên tạo thành lớp gỉ khi tiếp xúc với không khí và độ ẩm—đầu tiên có màu nâu, sau đó có màu xanh lục theo năm tháng. Lớp gỉ này có tác dụng bảo vệ và không làm suy yếu đinh tán. Nếu bạn muốn duy trì lớp sơn đồng sáng bóng, hãy chọn đinh tán đầu chảo sơn mài. Nếu bạn thích kiểu dáng lớp gỉ lâu năm, hãy chọn lớp sơn tự nhiên hoặc đánh bóng không sơn mài. Đối với môi trường ven biển hoặc môi trường ô nhiễm cao, lớp gỉ hình thành nhanh hơn nhưng vẫn ổn định. Nuote Metals cung cấp cả sơn mài và hoàn thiện tự nhiên; chúng tôi cũng có thể cung cấp các tùy chọn mạ thiếc hoặc mạ niken nếu bạn muốn có độ tương phản tông màu bạc so với các tấm đồng.

Câu hỏi 3: Đinh tán đầu đồng có phù hợp để nối đất trong vỏ điện tử không?

A: Có, đối với các thùng loa cố định. Đinh tán đầu bằng đồng có độ dẫn điện cao tương tự như các kiểu đầu bằng đồng khác ( ≥58 MS/m đối với C11000). Đầu rộng cung cấp vùng tiếp xúc ổn định cho dây nối đất hoặc giá đỡ PCB. Tuy nhiên, đối với các vỏ có độ rung—chẳng hạn như thiết bị điện tử gắn trên xe hoặc tủ điều khiển công nghiệp gần động cơ—chúng tôi khuyên dùng đinh tán bằng đồng đầu tròn để thay thế. Vòm sâu hơn chống rung lắc tốt hơn. Đối với vỏ tĩnh, đầu xoay là sự lựa chọn tuyệt vời: cấu hình thấp, tiếp xúc rộng và tương thích với lớp hoàn thiện mạ thiếc hoặc mạ bạc để ngăn ngừa sự tích tụ oxit ở bề mặt tiếp xúc mặt đất.
