Đinh tán đầu tròn bằng đồng

Đinh tán đầu tròn bằng đồng – Khi độ dẫn điện phải tồn tại trước rung động và va đập

Trong hầu hết các kết nối điện, đinh tán đầu phẳng hoặc đinh tán chìm hoạt động tốt. Nhưng đặt khớp nối đó lên một động cơ rung, một thiết bị hàng hải chống sóng hoặc dây nối đất của toa xe lửa — và các quy tắc sẽ thay đổi. Đầu có cấu hình thấp giúp tiết kiệm không gian giờ đây trở thành gánh nặng: ít vật liệu hơn trên chuôi, lực cản kéo ra thấp hơn, nới lỏng nhanh hơn khi bị sốc.

Đinh tán đầu tròn bằng đồnggiải quyết điều này. Tại Nuote Metals, chúng tôi kết hợp đồng có độ tinh khiết cao (C11000 hoặc C10200) với đầu hình vòm sâu giúp hấp thụ va đập, chống rung lắc và duy trì độ dẫn điện trở thấp trong nhiều thập kỷ. Đây không phải là đinh tán bằng đồng có mục đích chung. Nó là một dây buộc được thiết kế dành cho các mối nối điện và hàng hải cứng cáp nhất.

Vấn đề thực sự – Nối đất lỏng lẻo trong thiết bị có độ rung cao

Rung động là kẻ giết người thầm lặng của các khớp nối điện. Dây nối đất lỏng 0,1mm có thể làm tăng điện trở, sinh nhiệt và cuối cùng bị hỏng. Các đinh tán bằng đồng đầu phẳng tiêu chuẩn chỉ dựa vào lực kẹp—dưới sự rung động liên tục, lực đó sẽ giảm xuống.

Đinh tán đồng đầu trònthay đổi vật lý:

• Hình dạng mái vòm hoạt động như một bộ giảm xóc– năng lượng va chạm lan truyền trên bề mặt cong thay vì tập trung ở điểm nối đầu-chân.
• Khối lượng vật liệu nhiều hơn trên thân cây– lực cản kéo ra cao hơn 25–30% so với đầu phẳng tương đương.

• Xu hướng tự khóa– khi được đặt đúng cách, đầu phân xưởng dạng vòm sẽ tạo ra một khóa liên động cơ học chống lại sự nới lỏng.

Dữ liệu hiện trường:Trong các thử nghiệm va đập khi thả trọng lượng, đinh tán đầu tròn bằng đồng của chúng tôi hấp thụ năng lượng nhiều hơn 35% so với đinh tán đồng đầu phẳng có cùng đường kính. Trong các thử nghiệm rung (10–2000 Hz, 10g), chúng duy trì lực kẹp lâu hơn gấp 3 lần trước khi cho thấy độ lỏng có thể đo được.

Thông số kỹ thuật – Đinh tán đầu tròn bằng đồng

Được sản xuất theo tiêu chuẩn tương đương DIN 660 (1–8mm) và DIN 124 (10–36mm). Kích thước tùy chỉnh có sẵn.

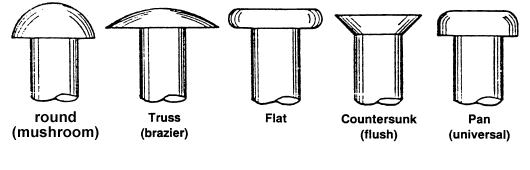

Đầu tròn so với đầu phẳng so với đầu chìm – Chỉ dành cho ứng dụng đồng

Đây không phải là một so sánh đầu chung chung. Nó đặc trưng cho độ mềm và độ dẫn điện của đồng.

Đầu tròn:Tốt nhất cho độ rung và tác động. Mái vòm hấp thụ sốc và chống nới lỏng. Cấu hình cao hơn một chút. Thích hợp cho thiết bị đầu cuối động cơ, phần cứng hàng hải, nối đất đường sắt.

Đầu phẳng:Tốt nhất cho các bề mặt có cấu hình thấp, không có vết lõm. Không cần mũi khoan. Nhưng khả năng chống va đập thấp hơn—không lý tưởng cho các khớp rung.

Chìm:Tốt nhất cho kết thúc tuôn ra. Yêu cầu lỗ côn. Đầu mỏng nhất = khả năng chống va đập thấp nhất. Tránh ở các mối nối đồng có độ rung cao.

Khuyến nghị của chúng tôi:Nếu khớp sẽ rung, hãy chọn Đinh tán đầu tròn bằng đồng từ Nuote Metals. Hình phạt nhỏ có giá trị đạt được mức độ tin cậy lớn.

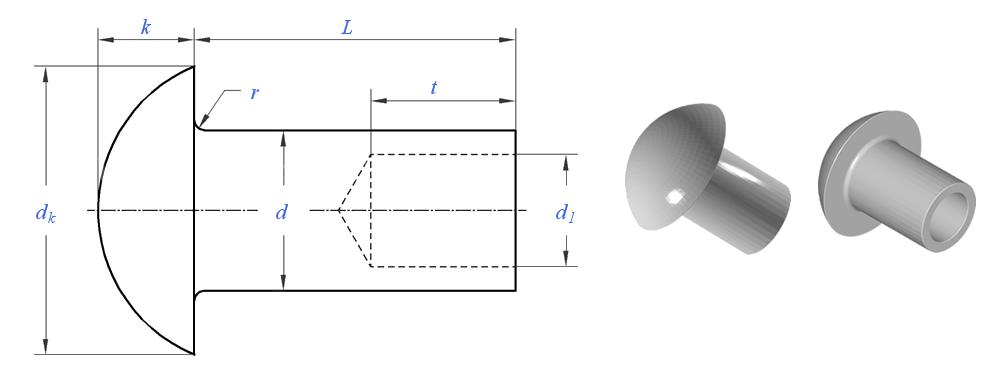

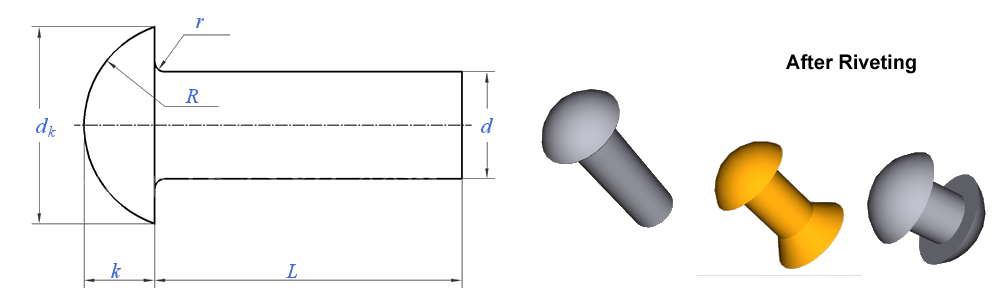

Rắn và bán ống – Dành cho các mối nối đồng dễ bị rung

Thông tin chi tiết chính:Để có khả năng chống rung tối đa, hãy chọn chất rắn. Thân được lấp đầy hoàn toàn tạo ra khóa cơ chắc chắn hơn. Dạng bán ống cứng lại nhanh hơn nhưng khả năng chống nới lỏng lâu dài kém hơn một chút.

Cách các kỹ sư của Nuote Metals thiết kế đinh tán đầu tròn bằng đồng để tạo tác động

Hầu hết các nhà cung cấp đinh tán đồng chỉ đơn giản là làm lạnh dây và vận chuyển. Chúng tôi làm được nhiều việc hơn—vì đinh tán đồng đầu tròn bị hỏng khác với đinh tán đầu phẳng.

Thử thách hình thành:

Đồng cứng lại nhanh chóng. Khi tạo thành vòm sâu, vật liệu phải chảy mà không bị nứt ở điểm nối đầu-thân. Công cụ của chúng tôi sử dụng:

Hình thành nhiều giai đoạn tiến bộ– ba đến năm hành động thay vì một, làm giảm sự tập trung căng thẳng.

Bề mặt khuôn được đánh bóng– ngăn chặn các vết xước nhỏ trở thành vị trí bắt đầu vết nứt.

Ủ có kiểm soát– chúng tôi làm mềm dây giữa các giai đoạn để khôi phục độ dẻo.

Kiểm tra tác động chúng tôi thực hiện:

Mỗi lô đinh tán đồng đầu tròn đều được kiểm tra:

Tác động giảm trọng lượng– Trọng lượng 5kg từ 500mm, đo biến dạng, nứt.

Rung mỏi– Quét 10–2000 Hz trong 8 giờ, đo khả năng duy trì tải của kẹp.

Kiểm tra phi lê đầu thân– Độ phóng đại 20 lần để xác minh tính toàn vẹn của bán kính.

Tại sao điều này lại quan trọng với bạn:

Một chiếc đinh tán đầu tròn bằng đồng bị nứt khi va chạm làm hỏng toàn bộ mạch nối đất. Kiểm soát quy trình của chúng tôi đảm bảo rằng mọi đinh tán đều hấp thụ lực tác động thay vì truyền lực tác động vào khớp.

Kỹ thuật dành riêng cho ứng dụng này là lý do tại sao Nuote Metals cung cấp đinh tán đầu tròn bằng đồng cho các nhà sản xuất động cơ, nhà thầu hàng hải và các công ty tín hiệu đường sắt trên hơn 50 quốc gia.

Lắp đặt cho các khớp dễ bị rung

Kích thước lỗ:d+0,05mm đến d+0,1mm. Chặt hơn thép - đồng chảy lấp đầy lỗ.

Lực thiết lập:40–60% lực đinh tán của thép. Lực quá lớn làm phẳng mái vòm và giảm khả năng hấp thụ tác động.

Lựa chọn đe:Sử dụng đe lõm phù hợp với bán kính vòm. Một chiếc đe phẳng sẽ làm biến dạng phần đầu và tạo ra các điểm tăng ứng suất.

Đội hình trưởng cửa hàng:Để có khả năng chống rung tối đa, hãy tạo thành một đầu xưởng tròn, đầy đặn—không phải đầu phẳng. Cấu hình tròn phân phối tải tốt hơn.

Chuẩn bị điện:Làm sạch tất cả các bề mặt bằng cồn isopropyl. Đối với các kết nối trên 10A, hãy sử dụng đinh tán đóng hộp hoặc mạ bạc để ngăn ngừa sự hình thành oxit.

Khoảng cách cạnh:≥1,5×d từ tâm lỗ đến mép vật liệu.

Câu hỏi thường gặp về đinh tán đầu tròn bằng đồng

Câu hỏi 1: Tại sao tôi nên chọn đinh tán đồng đầu tròn thay vì đầu phẳng để nối đất?

Đáp: Quyết định phụ thuộc vào độ rung và tác động. Nếu mối nối đất của bạn cố định—như thanh cái trong bảng điều khiển khô ráo, ổn định—đinh tán bằng đồng đầu phẳng sẽ hoạt động tốt và tiết kiệm không gian. Nhưng nếu khớp bị rung (động cơ, máy phát điện, toa tàu, động cơ hàng hải) hoặc tác động (tác động của sóng, máy móc hạng nặng) thì đầu tròn là lựa chọn tốt hơn. Đầu hình vòm có nhiều vật liệu hơn 25–30% so với chuôi, giúp tăng lực cản khi kéo ra. Quan trọng hơn, hình dạng mái vòm hấp thụ chấn động thay vì truyền tới khớp. Trong các thử nghiệm của chúng tôi, đinh tán bằng đồng đầu tròn duy trì lực kẹp dài hơn 3 lần so với đầu phẳng trong cùng một biên độ rung. Nuote Metals khuyên dùng đầu tròn cho bất kỳ ứng dụng nối đất nào mà thiết bị di chuyển hoặc rung.

Câu hỏi 2: Độ mềm của đồng ảnh hưởng như thế nào đến việc lắp đặt đinh tán đầu tròn—đầu có thể biến dạng quá dễ dàng không?

Đáp: Đồng mềm hơn thép nên dễ biến dạng hơn—nhưng đó thực sự là một lợi thế khi được kiểm soát đúng cách. Điều quan trọng là sử dụng lực cài đặt phù hợp (40–60% lực bạn sử dụng cho thép) và một chiếc đe lõm phù hợp với bán kính mái vòm. Nếu bạn đặt quá kỹ, mái vòm sẽ bị xẹp, làm giảm khả năng hấp thụ va đập và khả năng chống kéo. Nếu bạn đặt dưới mức, đầu cửa hàng sẽ không hình thành hoàn toàn và khớp sẽ lỏng ra. Tại Nuote Metals, chúng tôi cung cấp các đường cong lực và thông số kỹ thuật đe được khuyến nghị cho mọi đơn hàng. Chúng tôi cũng cung cấp đinh tán đầu tròn bằng đồng bán hình ống, yêu cầu lực thậm chí còn thấp hơn và dễ ổn định hơn trong cài đặt tự động khối lượng lớn.

Câu hỏi 3: Đinh tán đầu tròn bằng đồng có thể được sử dụng với thanh cái hoặc tấm nhôm không?

Đáp: Chỉ trong môi trường khô ráo, trong nhà—và ngay cả khi đó, chúng tôi khuyên bạn nên thận trọng. Đồng và nhôm khác nhau về mặt điện hóa. Khi có độ ẩm (thậm chí độ ẩm), tiếp xúc trực tiếp sẽ tạo ra một tế bào điện làm ăn mòn nhôm. Đối với các ứng dụng ngoài trời, hàng hải hoặc ẩm ướt, không kết nối đinh tán đồng trực tiếp với nhôm. Nếu bạn phải nối đồng và nhôm, hãy cân nhắc: (a) sử dụng vòng đệm chuyển tiếp lưỡng kim, (b) đinh tán bằng đồng đóng hộp (thiếc làm giảm điện thế) hoặc (c) chuyển sang đinh tán nhôm cho mặt nhôm. Nuote Metals cung cấp cả đinh tán bằng đồng và nhôm—chúng tôi có thể giúp bạn chọn vật liệu phù hợp cho mối nối và môi trường cụ thể của bạn.
