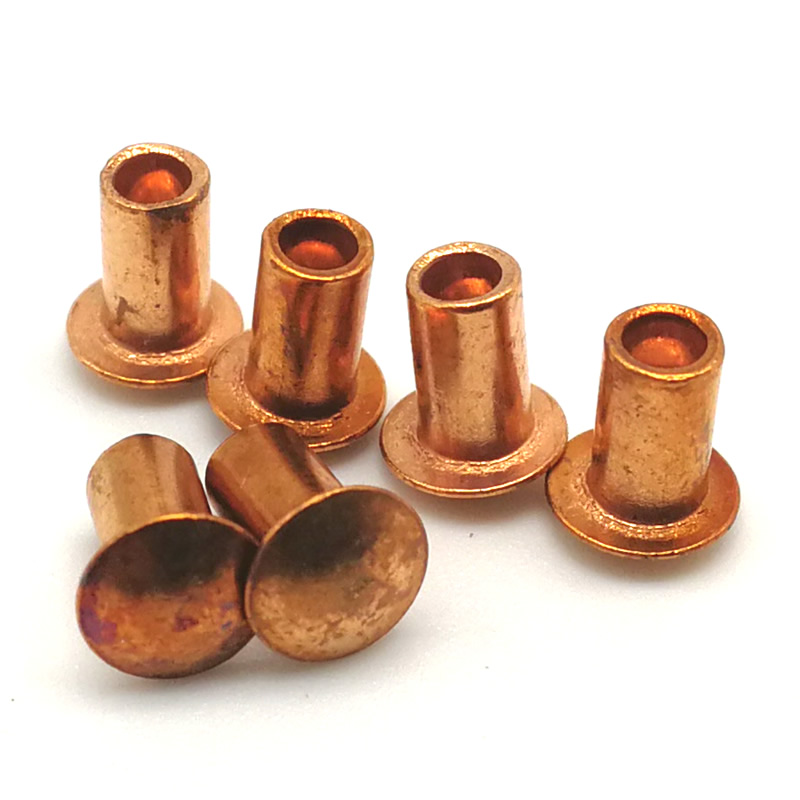

Đinh tán bán hình ống đồng

Hầu hết các đinh tán được chọn vì sức mạnh. Đinh tán bằng đồng được chọn vì chức năng của chúng – mang dòng điện, truyền nhiệt, chống lại vi khuẩn và tồn tại ngoài trời mà không bị rỉ sét. Thiết kế hình bán nguyệt bổ sung thêm một ưu điểm khác: lực cài đặt thấp hơn 70% so với đinh tán rắn, khiến chúng trở nên lý tưởng cho sản xuất khối lượng lớn, nơi cần độ dẫn điện nhưng không thể hy sinh tốc độ lắp đặt.

Ba con số xác định đinh tán hình bán nguyệt bằng đồng

Độ dẫn điện 100% IACS– Đồng dẫn dòng điện tốt hơn bất kỳ kim loại dây buộc thông thường nào khác. Đồng thau cung cấp ~28%, nhôm ~61%, thép <10%.

Lực cài đặt ít hơn 70%– Khoang bán rỗng giúp giảm lực lắp đặt từ 4 tấn xuống 1,2 tấn (đối với đinh tán 5 mm). Chu kỳ nhanh hơn, máy ép nhẹ hơn, ít căng thẳng vật liệu hơn.

Độ dẫn nhiệt 401 W/m·K– Đồng di chuyển nhiệt ra khỏi các khớp nối, lý tưởng cho các bộ tản nhiệt, thiết bị điện tử và thiết bị nóng.

Khi nào nên chọn đinh tán hình bán nguyệt bằng đồng

Một ứng dụng thực tế – Lắp ráp nối đất biến tần năng lượng mặt trời

Một nhà sản xuất thiết bị năng lượng mặt trời cần một dây buộc dẫn điện đáng tin cậy để kết nối nối đất bên trong bộ biến tần của họ. Các đinh tán bằng đồng nguyên khối trước đây mang lại khả năng dẫn điện tuyệt vời nhưng làm chậm dây chuyền lắp ráp – lực cài đặt cao đòi hỏi phải thiết lập máy ép cẩn thận. Khách hàng muốn có độ dẫn điện tương tự nhưng lắp đặt nhanh hơn.

Chúng tôi cung cấp đinh tán hình bán nguyệt bằng đồng C11000 - thân 4,0mm, đầu tròn 7,0mm, chiều dài nòng 10,0mm, bề mặt trơn. Thiết kế dạng bán ống giảm lực cài đặt từ 3,5 tấn xuống 1,0 tấn – ít hơn 71%. Độ dẫn điện vẫn ở mức 100% IACS. Khách hàng đã thử nghiệm 1.000 chiếc đinh tán. Sau 5.000 chu kỳ nhiệt, điện trở bằng không tăng. Bây giờ họ đặt hàng 150.000 chiếc mỗi năm.

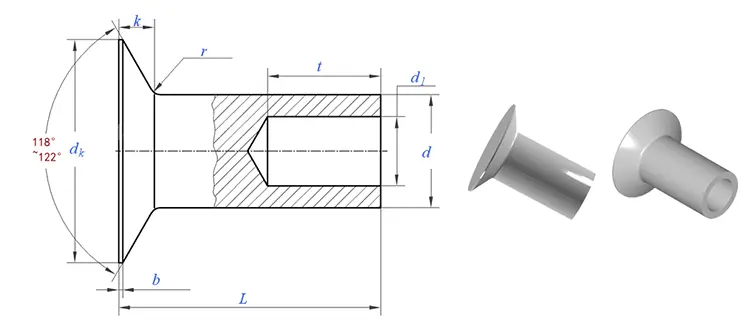

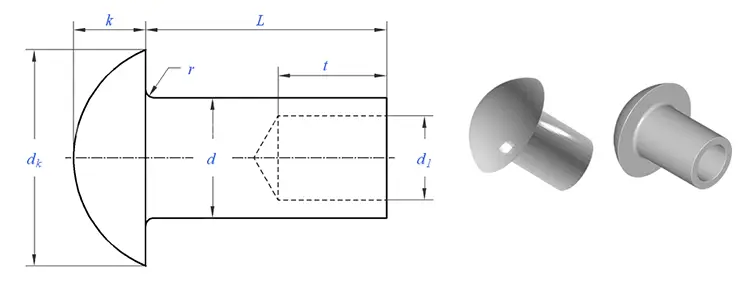

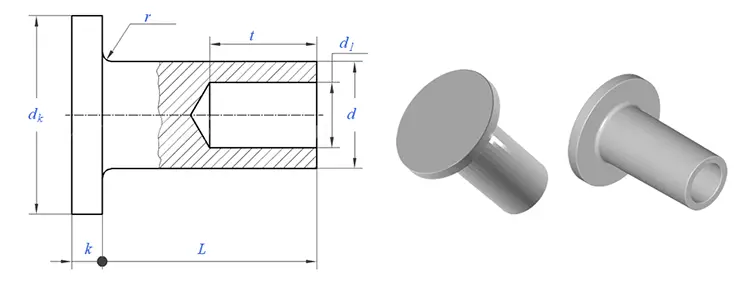

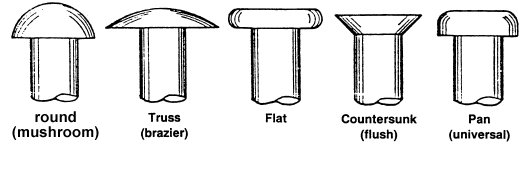

Tùy chọn kiểu đầu – Kiểu nào phù hợp với hội của bạn

Cách chỉ định – Điều chúng tôi cần ở bạn

Những gì bạn cung cấp:

Đường kính thân– 1,5mm đến 8,0mm

Chiều dài thùng– chúng tôi tính toán từ độ dày ngăn xếp vật liệu của bạn

Kiểu đầu –tròn, phẳng, hình bầu dục, chìm, giàn hoặc nấm

Hoàn thành– trơn, lộn xộn (sáng), cổ, hoặc sơn mài

Quy tắc chiều dài cho đinh tán hình bán nguyệt:Chiều dài thùng = độ dày chồng vật liệu + 1,5–2,0mm.

Thời gian dẫn mẫu:tiêu chuẩn 5–10 ngày; dụng cụ tùy chỉnh: 15–20 ngày.

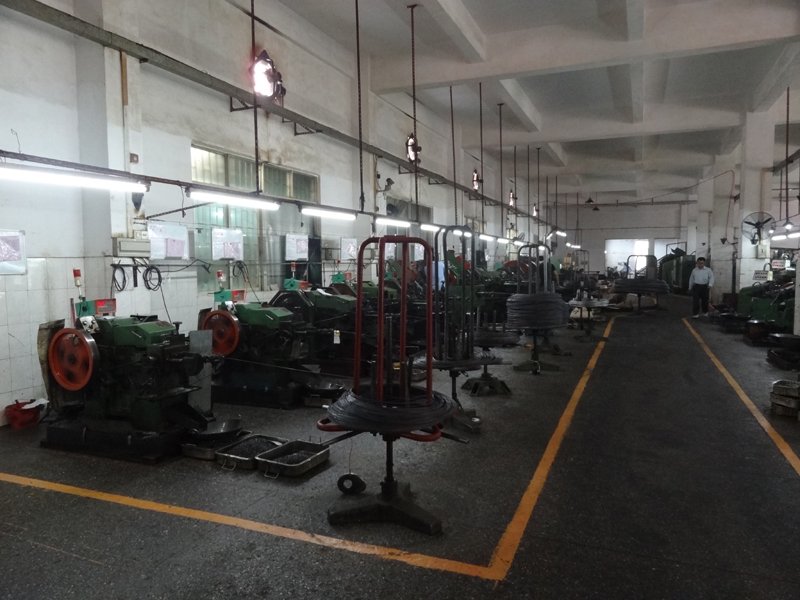

Quy trình sản xuất của chúng tôi – Từ nguyên liệu thô đến đinh tán thành phẩm

1. Mua sắm nguyên liệu thô– Dây đồng được chứng nhận (C11000) từ các nhà máy được phê duyệt. Mỗi cuộn dây đi kèm với một chứng chỉ kiểm tra nhà máy.

2. Kiểm tra vật liệu đến– Đã xác minh đường kính, độ cứng và hàm lượng đồng ( ≥99,9%). Cuộn dây ngoài đặc điểm kỹ thuật bị từ chối.

3. Chuẩn bị dụng cụ– Khuôn cacbua được kiểm tra và lắp đặt cho khoang bán ống.

4. Kiểm tra điều đầu tiên– 10 đinh tán được đo trên máy so sánh quang học. Đã xác minh đường kính đầu, chiều dài nòng, độ sâu khoang.

5. Sản xuất hàng loạt– Kiểm tra trong quá trình: 5 đinh tán cho mỗi 500 chiếc. Bất kỳ sự trôi dạt nào cũng sẽ dừng máy ép.

6. Kiểm tra trong quá trình –Cứ 2.000 chiếc, đặt 3 đinh tán vào vật liệu mẫu. Clinch đã kiểm tra tính đối xứng và độ kín.

7. Kiểm tra lần cuối– Phân loại quang học 100%. Mẫu AQL được xác minh thủ công. Báo cáo kích thước, chứng chỉ vật liệu và Giấy chứng nhận phù hợp đã được cấp.

Tham khảo nhanh - Kích thước & Dung sai

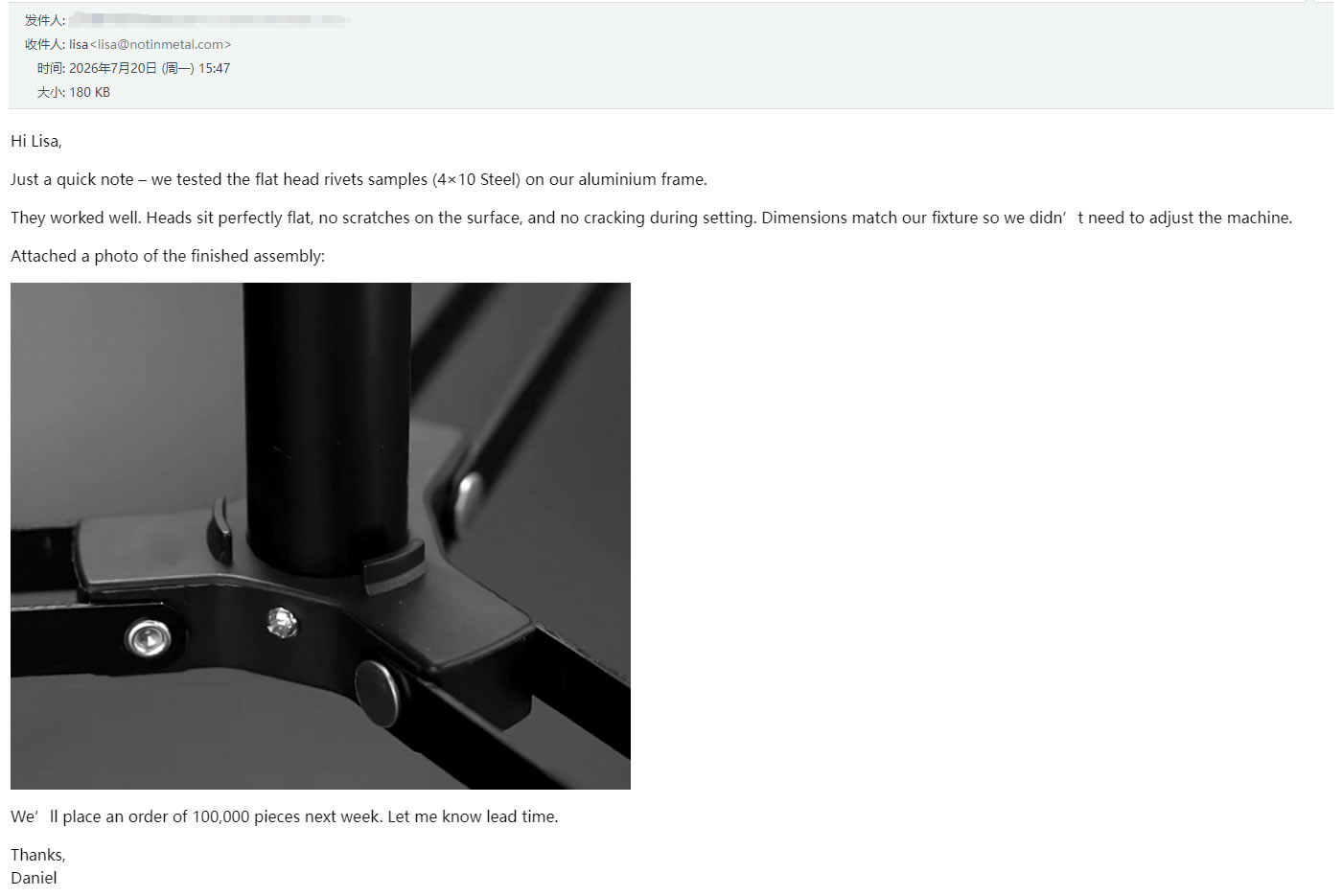

Khách hàng của chúng tôi nói gì - Phản hồi thực tế

Ba câu hỏi chúng tôi thường trả lời

Hỏi: "Sự khác biệt giữa đinh tán bán hình ống bằng đồng và đồng thau cho các ứng dụng điện là gì?"

Đáp: Đồng mang lại độ dẫn điện 100% IACS; giá đồng thau ~ 28%. Nếu đinh tán của bạn phải mang dòng điện thì đồng là lựa chọn phù hợp. Đồng thau cứng hơn và có khả năng chống mài mòn tốt hơn cho các ứng dụng cơ học – nhưng đối với các yêu cầu về điện, nhiệt hoặc kháng khuẩn, đồng luôn thắng. Thiết kế dạng bán ống có sẵn ở cả hai vật liệu, nhưng đồng được chỉ định khi độ dẫn điện là quan trọng.

Câu hỏi: "Tại sao chọn đồng hình bán nguyệt thay vì đồng đặc cho kết nối điện?"

Đáp: Thiết kế hình bán nguyệt giúp giảm lực cài đặt tới 70% trong khi vẫn duy trì độ dẫn điện 100% IACS tương tự. Đối với sản xuất khối lượng lớn – như trường hợp biến tần năng lượng mặt trời ở trên – điều này có nghĩa là lắp ráp nhanh hơn, máy ép nhẹ hơn và độ mòn dụng cụ thấp hơn. Đinh tán bằng đồng nguyên khối vẫn là lựa chọn phù hợp cho các ứng dụng kết cấu đòi hỏi độ bền cắt tối đa. Đối với hầu hết các kết nối điện, dạng bán ống cung cấp đủ độ bền và hiệu quả sản xuất tốt hơn.

Hỏi: "Đinh tán hình bán nguyệt bằng đồng của tôi bị nứt trong quá trình lắp đặt – nguyên nhân gây ra hiện tượng này là gì và tôi có thể khắc phục bằng cách nào?"

Trả lời: Nứt trong quá trình đông kết là một trong những vấn đề phổ biến nhất mà chúng tôi nghe thấy với đinh tán bán ống đồng. Đồng mềm và dẻo nhưng vẫn có thể bị nứt nếu điều kiện không phù hợp. Dưới đây là những nguyên nhân và giải pháp có thể xảy ra nhất:

Nguyên nhân 1:Chiều dài thùng quá ngắn so với ngăn xếp vật liệu của bạn. Nếu chiều dài thùng không vượt quá độ dày vật liệu của bạn từ 1,5–2,0mm, phần rỗng sẽ chạm đáy trước khi hình thành móc sắt – tường không còn chỗ để đi và sẽ nứt. Giải pháp: Đo tổng độ dày chồng của bạn và thêm 1,5–2,0mm. Chúng tôi có thể điều chỉnh chiều dài thùng theo đơn đặt hàng tiếp theo của bạn.

Nguyên nhân 2:Lực cài đặt quá cao. Đồng mềm - nó không cần áp lực như thép. Đinh tán hình bán nguyệt chỉ cần 25–30% lực cần thiết cho đinh tán đặc. Nếu máy ép của bạn được đặt quá cao, bức tường rỗng sẽ bị nứt thay vì lăn trơn tru. Giải pháp: Giảm lực cài đặt 30% và kiểm tra lại.

Nguyên nhân 3:Kích thước lỗ quá chật. Nếu lỗ quá nhỏ, thùng sẽ bị nén quá mức trong quá trình lắp vào, làm suy yếu thành trước khi bắt đầu đông kết. Giải pháp: Tăng kích thước lỗ lên đường kính thân + 0,15–0,20mm.

Nguyên nhân 4:Độ sâu khoang quá sâu. Nếu khoang vượt quá 55% chiều dài thùng thì thành còn lại quá mỏng để hỗ trợ hoạt động lăn. Giải pháp: Chúng tôi có thể điều chỉnh độ sâu khoang tới 45–50% chiều dài thùng cho đơn hàng tiếp theo của bạn.

Nếu bạn đang gặp phải hiện tượng nứt và không có giải pháp nào trong số này giải quyết được vấn đề, hãy gửi cho chúng tôi mẫu đinh tán bị nứt và chồng vật liệu của bạn. Chúng tôi sẽ phân tích lỗi và đề xuất cách khắc phục cụ thể – miễn phí.
