Đinh tán rắn đầu phẳng

Đinh tán đặc đầu phẳng giải quyết một vấn đề mà mọi nhà thiết kế đều phải đối mặt: làm thế nào để có được lực giữ tối đa trong một không gian hạn chế. Đầu phẳng nằm thấp hơn bất kỳ đinh tán đặc không chìm nào khác – thường bằng 15–25% đường kính chuôi tính theo chiều cao đầu. Đối với đinh tán 5mm, đó chỉ là phần nhô ra trên bề mặt 0,8–1,2mm.

Đây không phải là đinh tán hình bán nguyệt có độ bền bị giảm. Đây là một đinh tán rắn – đường kính thân đầy đủ, độ bền cắt và độ bền kéo tối đa – với đầu biến mất trong bộ phận lắp ráp của bạn. Khi bạn cần độ bền và độ hở trong cùng một dây buộc, đây chính là câu trả lời.

Sự khác biệt của đầu phẳng – Sức mạnh phù hợp

Đầu phẳng không chỉ là một hình dạng. Đó là một giải pháp cho một hạn chế thiết kế cụ thể.

• Biên dạng thấp nhất – 15–25% đường kính thân theo chiều cao đầu; thấp hơn đầu tròn, hình bầu dục hoặc giàn
• Không cần chuẩn bị lỗ đặc biệt – Chỉ có lỗ thẳng; không cần mũi khoan
• Toàn bộ sức mạnh - Kết cấu vững chắc mang lại độ bền cắt và độ bền kéo 100%
• Khoảng hở trượt – Đủ thấp để làm sạch các cơ cấu trượt, các cụm có thể xếp chồng lên nhau và các vỏ kín

Rắn là cấu trúc đinh tán mạnh nhất. Không giống như đinh tán hình bán nguyệt dựa vào thành mỏng lăn ra ngoài, đinh tán đặc sử dụng toàn bộ đường kính thân để tạo thành móc cài.

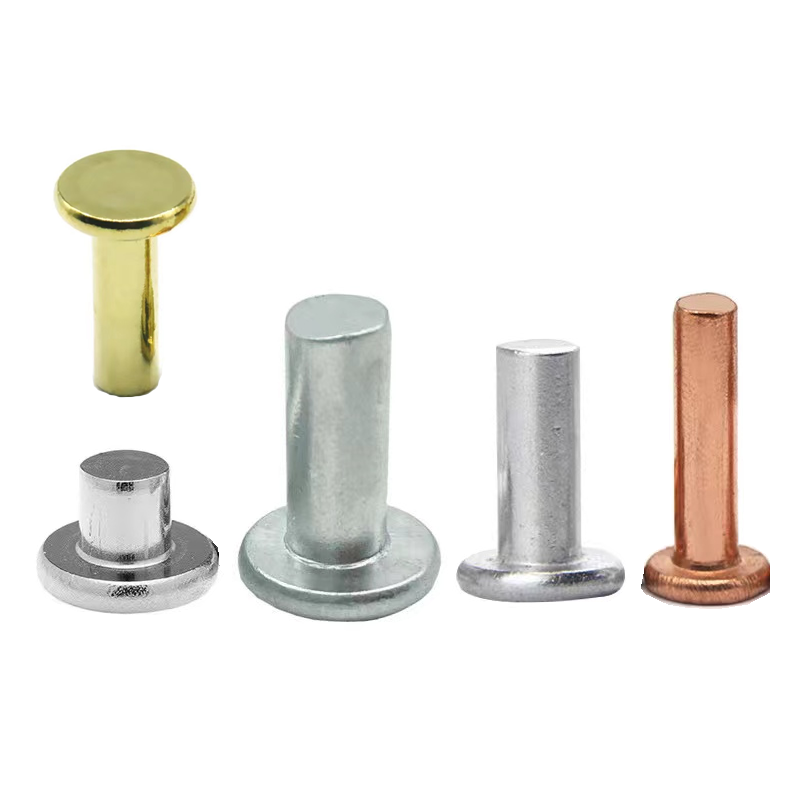

Năm vật liệu – Chọn những gì phù hợp với hội của bạn

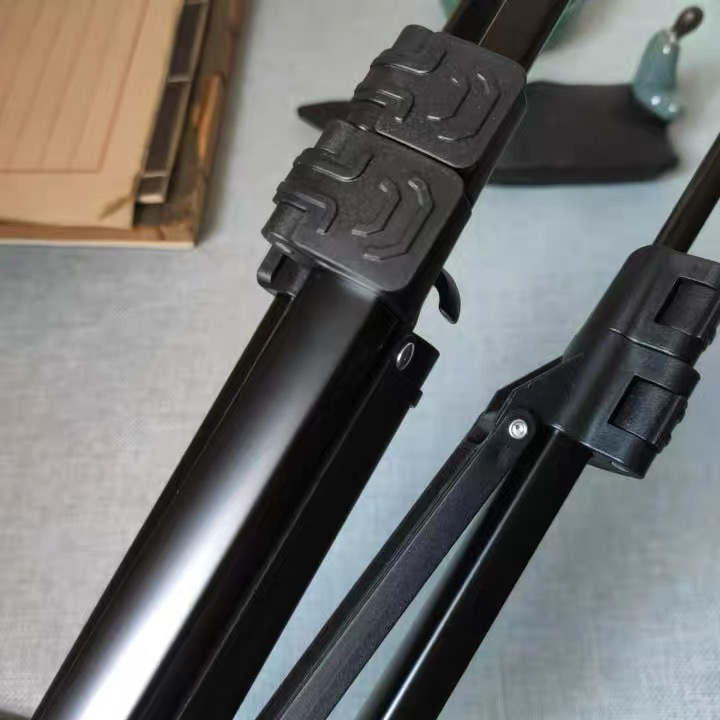

Một ứng dụng – Bản lề chân máy ảnh

Một nhà sản xuất chân máy ảnh chuyên nghiệp cần một chiếc đinh tán để lắp ráp bản lề chân. Phần chân dạng ống lồng và nếp gấp – bất kỳ đầu đinh tán nhô ra nào cũng sẽ cọ vào ống chân bên trong trong quá trình kéo dài và rút lại. Các đinh tán hình bán nguyệt ban đầu có độ hở thấp nhưng thiếu độ bền để duy trì lực kẹp khi sử dụng nhiều lần. Khách hàng cần có độ bền hoàn toàn vững chắc với bề mặt gần như phẳng.

Nuote Metals cung cấp đinh tán đặc đầu phẳng bằng thép không gỉ 304 - thân 4,0mm, đầu phẳng 8,0mm, chiều dài tổng thể 12,0mm, lớp hoàn thiện thụ động. Đầu phẳng chỉ cách bề mặt 0,8mm – đủ thấp để làm thông hoàn toàn ống chân bên trong. Cấu trúc vững chắc mang lại lực kẹp vĩnh viễn không bị lỏng sau hàng nghìn chu kỳ kéo dài. Thép không gỉ 304 cung cấp khả năng chống ăn mòn chống lại mồ hôi và điều kiện ngoài trời.

Khách hàng đã thử nghiệm đinh tán trên 500 chân máy. Sau 10.000 chu kỳ rút kéo và một năm sử dụng tại hiện trường, không bị lỏng, không bị trầy xước, không bị rỉ sét. Kể từ đó, khách hàng đã sử dụng hơn 500.000 đinh tán đặc đầu phẳng trên toàn bộ dòng chân máy của họ.

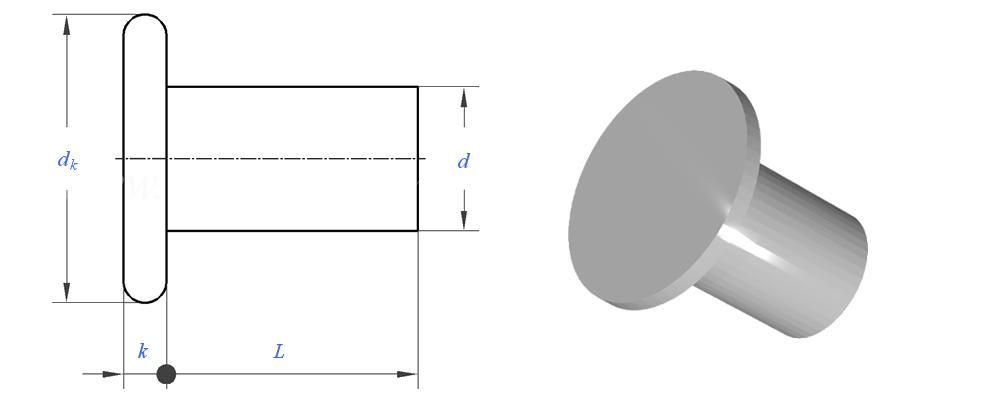

Kích thước tùy chỉnh – Được xây dựng theo thông số kỹ thuật của bạn

Chúng tôi sản xuất đinh tán rắn đầu phẳng theo thông số kỹ thuật chính xác của bạn. Đường kính cán từ 0,8mm đến 8,0mm có sẵn, với chiều dài tổng thể được tùy chỉnh theo độ dày chồng vật liệu của bạn.

Những gì chúng tôi cần ở bạn:

• Đường kính thân – từ 0,8mm đến 8,0mm
• Đường kính đầu - phẳng, phù hợp với yêu cầu thiết kế của bạn
• Chiều dài tổng thể - hoặc tổng độ dày chồng vật liệu của bạn
• Chất liệu - thép, thép không gỉ, đồng thau, đồng hoặc nhôm
• Hoàn thiện - kẽm, thụ động, sơn mài, anodized hoặc trơn

Kích thước tiêu chuẩn có sẵn trong kho - không tính phí dụng cụ cho các thông số kỹ thuật hiện có. Đường kính đầu tùy chỉnh và hình học đặc biệt có thể yêu cầu dụng cụ; chúng tôi sẽ tư vấn ở giai đoạn báo giá.

Cách chúng tôi tạo ra đinh tán rắn đầu phẳng – Đầu nguội chính xác

Đầu dẹt khó tạo hình hơn đầu tròn. Kim loại muốn nhăn lại khi chuyển đổi đột ngột từ thân sang đầu. Quy trình gia công nguội của chúng tôi ngăn chặn điều đó – đảm bảo độ phẳng hoàn hảo mọi lúc.

Quá trình theo trình tự:

• Kéo dây - Nguyên liệu thô được kéo theo đường kính thân chính xác với dung sai ± 0,02mm. Điều này đảm bảo mọi đinh tán đều vừa khít với lỗ của bạn.
• Đầu nguội – Quá trình tạo hình nhiều giai đoạn tạo ra đầu phẳng. Điểm khác biệt chính so với các kiểu đầu khác: giai đoạn đúc khuôn làm gọn đầu đến độ dày cuối cùng, loại bỏ các nếp nhăn và đảm bảo độ phẳng trong phạm vi ±0,05mm. Điều này rất quan trọng đối với các cụm có khe hở thấp.
• Cắt tỉa – Loại bỏ đèn flash xung quanh mép đầu. Kết quả là một bộ phận sạch sẽ, không có gờ nằm ​​sát vào vật liệu của bạn.
• Nhào lộn – Các vệt nhỏ được loại bỏ, chuẩn bị bề mặt cho việc mạ hoặc phủ.
• Mạ hoặc phủ - Áp dụng theo quy định (kẽm, thụ động, sơn mài, anodized hoặc trơn).

Tại sao đầu phẳng của chúng tôi vẫn phẳng:

• Giai đoạn tạo tiền không phải là tùy chọn - nó được tích hợp vào quy trình
• Khuôn được đánh bóng để chống dính và vết bề mặt
• Mỗi lô đều được kiểm tra độ phẳng của đầu - không chỉ đường kính

Kiểm soát chất lượng - Những gì chúng tôi kiểm tra và tại sao:

Nơi sử dụng đinh tán rắn đầu phẳng

Đinh tán đặc đầu phẳng là lựa chọn ưu tiên cho các cụm lắp ráp có biên dạng thấp, độ bền cao:

• Chân máy ảnh – Bản lề chân, cơ chế mở rộng, khớp gập
• Bàn ghế ngoài trời – Khung gấp, bàn ghế xếp chồng lên nhau
• Ô tô – Trang trí nội thất, cụm bảng điều khiển có giới hạn về khoảng trống
• Thiết bị y tế – Các bề mặt quan trọng về vệ sinh, ngăn ngừa vướng víu găng tay
• Thiết bị công nghiệp – Bảng điều khiển, tấm bảo vệ máy, bộ phận trượt
• Vỏ thiết bị điện tử – Cụm khung gầm có khe hở kín
• Hàng không vũ trụ - Tấm nội thất, linh kiện ghế
• Hành Lý – Tay vịn, cơ cấu trượt

Khách hàng toàn cầu, chất lượng đã được chứng minh

Chúng tôi làm việc với các nhà sản xuất trên khắp Bắc Mỹ, Châu Âu và Châu Á – từ các thương hiệu thiết bị máy ảnh, nhà cung cấp ô tô đến nhà sản xuất thiết bị y tế. Những hình ảnh trên cho thấy một số đối tác quan trọng của chúng tôi đã đến thăm cơ sở của chúng tôi, cộng tác trong các dự án tùy chỉnh và chia sẻ kinh nghiệm của họ với đinh tán rắn đầu phẳng.

Chúng tôi không dựa vào yêu cầu bồi thường. Mỗi lô hàng đều bao gồm đầy đủ tài liệu có thể truy nguyên:

• Chứng chỉ kiểm tra nhà máy – Thành phần hóa học và đặc tính kéo
• Báo cáo kiểm tra kích thước – Giá trị đo thực tế từ lô
• Chứng chỉ mạ – Kiểm định độ dày (nếu có)
• Giấy chứng nhận sự phù hợp – Đã ký, có thể truy nguyên hàng loạt

Chúng tôi cũng duy trì:

• ISO 9001:2015 – Hệ thống quản lý chất lượng được chứng nhận
• Tuân thủ RoHS – Được xác minh bằng thử nghiệm của SGS
• Tuân thủ REACH – Khai báo SVHC hiện tại

Ba câu hỏi chúng tôi thường trả lời

Câu hỏi 1: Sự khác biệt giữa đinh tán đặc đầu phẳng và đinh tán hình bán nguyệt đầu phẳng là gì?

A: Sự khác biệt là ở thiết kế đuôi. Một đinh tán rắn đầu phẳng hoàn toàn chắc chắn - toàn bộ thân biến dạng trong quá trình lắp đặt, mang lại độ bền cắt và độ bền kéo tối đa. Đinh tán hình bán ống đầu phẳng có khoang rỗng ở đuôi, giúp giảm 70% lực cài đặt nhưng mang lại 80–90% độ bền vững chắc. Cả hai đều có cùng một đầu có cấu hình thấp. Chọn chất rắn cho các kết cấu kết cấu, chịu lực và cố định ở những nơi cần có độ bền tối đa. Chọn dạng bán ống để sản xuất khối lượng lớn trong đó tốc độ lắp đặt là quan trọng và tải trọng vừa phải. Đối với hộp đựng chân máy ở trên, chất rắn là lựa chọn phù hợp vì khách hàng cần lực kẹp cố định trong một bộ phận chuyển động.

Câu 2: Những vật liệu nào có sẵn cho đinh tán rắn đầu phẳng?

Trả lời: Chúng tôi sản xuất đinh tán đặc đầu phẳng với năm loại vật liệu:

• Thép cacbon thấp – Mạnh nhất, tiết kiệm chi phí nhất, được mạ kẽm hoặc niken
• Thép không gỉ (304/316) – Chống ăn mòn vĩnh viễn, thụ động theo tiêu chuẩn
• Đồng thau (C2680) – Dẫn điện, không từ tính, trang trí
• Đồng – Độ dẫn điện/nhiệt cao nhất
• Nhôm (5052/5056) – Nhẹ nhất, không có từ tính

Làm cách nào để chọnct chiều dài tổng thể chính xác cho một đinh tán rắn đầu phẳng?

Đáp: Chọn độ dài sao cho đường kính thân nhô ra khỏi chồng vật liệu của bạn bằng 1,2–1,5 lần sau khi lắp vào. Ví dụ: nếu bạn nối hai tấm 2mm (tổng cộng 4mm) với chuôi 5mm, bạn cần chuôi nhô ra 1,2 × 5mm = 6mm. Tổng chiều dài = 4mm (ngăn xếp) + 6 mm (nhô ra) = 10 mm. Vật liệu nhô ra này tạo thành đầu thứ hai trong quá trình đông kết. Gửi cho chúng tôi độ dày ngăn xếp vật liệu của bạn và chúng tôi sẽ đề xuất độ dài chính xác.

Những gì chúng tôi đảm bảo về mỗi đinh tán rắn đầu phẳng

Chúng tôi không chỉ bán đinh tán. Chúng tôi đảm bảo:

• Sức mạnh– độ bền cắt đáp ứng hoặc vượt quá thông số kỹ thuật của bạn
• Phù hợp– đường kính thân trong phạm vi ± 0,05mm so với thông số kỹ thuật của bạn
• Hồ sơ– chiều cao đầu trong phạm vi ±0,05mm đối với các cụm có khe hở thấp
• Vật liệu– thành phần được xác minh bằng máy quang phổ trên mỗi cuộn dây
• móc– đã thử nghiệm trên vật liệu của bạn trước khi giao hàng
• Vận chuyển– 5–7 ngày đối với kích thước tiêu chuẩn, 10–12 ngày đối với kích thước tùy chỉnh

Nếu bất kỳ đinh tán nào trong lô hàng của bạn không đáp ứng được các tiêu chuẩn này, chúng tôi sẽ làm việc với bạn để giải quyết vấn đề kịp thời - cho dù thông qua thay thế, làm lại hoặc điều chỉnh quy trình.
