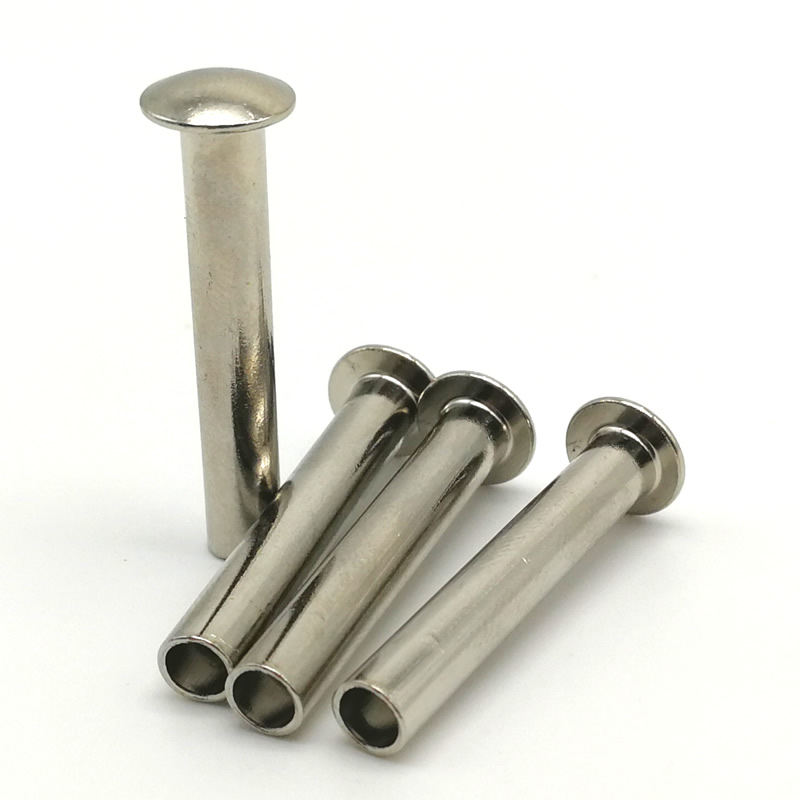

Đinh tán sắt bán rỗng

Nuote Metals nằm ở Đông Quan, Trung Quốc. Chúng tôi chuyên sản xuất đinh tán bán rỗng bằng sắt. Chất liệu thường là sắt 1T hoặc sắt cacbon như 1006 và 1008. Đinh tán sắt dễ bị rỉ sét nên thường được xử lý bề mặt bằng mạ kẽm, mạ niken, v.v. Chúng tôi sản xuất hàng ngàn quy cách đinh tán bán rỗng bằng sắt, với đường kính đinh tán nhỏ nhất chỉ 1,2mm và lớn nhất là 10mm. Chúng tôi bao gồm nhiều hình dạng đầu khác nhau, chẳng hạn như đầu phẳng, đầu nửa tròn, đầu chìm, đầu nấm, v.v.

Gửi yêu cầu

Mô tả Sản phẩm

Đinh tán bán rỗng bằng sắt: Chốt chắc chắn, tiết kiệm chi phí cho sản xuất số lượng lớn

Khi quá trình lắp ráp của bạn cần có mối nối cố định nhưng lực định hình cao của đinh tán đặc gây ra biến dạng hoặc làm chậm dây chuyền sản xuất của bạn thì đinh tán bán rỗng bằng sắt sẽ là một giải pháp thay thế thiết thực. Khoang nông ở đuôi giúp giảm lực định hình khoảng 70% so với đinh tán đặc, trong khi vẫn giữ được 80–90% độ bền cắt. Kết quả là dây buộc được lắp đặt nhanh chóng, hoạt động với dụng cụ nhẹ hơn mà vẫn mang lại mối nối cố định, đáng tin cậy.

Nuote Metals sắt đầu nguội đinh tán bán rỗng từ thép cacbon thấp (1006, 1008, Q195) với đường kính từ 1,2mm đến 10 mm. Có sẵn nhiều kiểu đầu và bề mặt hoàn thiện, những đinh tán này phục vụ các ngành công nghiệp bao gồm đồ nội thất, ô tô, phần cứng và lắp ráp công nghiệp nói chung.

Điều gì làm nên sự khác biệt của một chiếc đinh tán bán rỗng

Đặc điểm nổi bật của đinh tán bán rỗng là khoang nông ở đầu đuôi — thường bằng 45–55% chiều dài nòng súng. Trong quá trình lắp đặt, chỉ có thành mỏng của phần rỗng này cuộn ra ngoài để tạo thành móc cài. Điều này về cơ bản khác với đinh tán đặc, trong đó toàn bộ thân đinh tán phải biến dạng.

Tính năng	Đinh tán sắt bán rỗng	Đinh tán sắt rắn
Thiết kế đuôi	Rỗng một phần (độ sâu khoang 45–55% chiều dài)	Hoàn toàn chắc chắn trong suốt
Lực đặt	Khoảng 25–30% lực đinh tán rắn	Cao (yêu cầu nhấn mạnh hoặc thanh xô)
Tốc độ cài đặt	Nhanh chóng, thích hợp cho việc lắp ráp tự động	Chậm hơn, đòi hỏi nhiều lực và thời gian hơn
Sức mạnh cắt	80–90% đinh tán rắn	100% (tham khảo)
Tốt nhất cho	Sản xuất số lượng lớn, vật liệu mỏng, khớp xoay	Tải trọng kết cấu cực lớn, ứng dụng hạng nặng

Đối với hầu hết các ứng dụng công nghiệp, nội thất, ô tô và phần cứng, đinh tán bán rỗng bằng sắt mang lại đủ sức mạnh trong khi vẫn duy trì hiệu quả sản xuất.

Thông số kỹ thuật - Vật liệu, kích thước và hoàn thiện

Lớp vật liệu

Vật liệu	Lớp	Độ bền kéo (MPa)	Độ cứng (HRB)	Đặc điểm chính
Thép carbon thấp	1006, 1008, Q195, SPCC	400 – 500	70 – 85	Khả năng định dạng tốt, tiết kiệm chi phí, phù hợp với hầu hết các ứng dụng

Đinh tán sắt dễ bị rỉ sét nên chúng thường được xử lý bề mặt bằng mạ kẽm, mạ niken hoặc các chất hoàn thiện khác.

Kích thước tiêu chuẩn – Đầu tròn

Đường kính thân (mm)	Đường kính đầu (mm)	Chiều cao đầu (mm)	Chiều dài thùng (mm)	Độ sâu khoang	Phạm vi kẹp (mm)
1.2	2,0 – 2,2	0,8 – 1,0	2.0, 3.0, 4.0	45–55% chiều dài	1,0 – 2,5
2.0	3,2 – 3,6	1,2 – 1,4	3.0, 4.0, 5.0	45–55% chiều dài	1,5 – 3,0
3.0	5,0 – 5,5	2,0 – 2,2	4.0, 5.0, 6.0, 8.0	45–55% chiều dài	1,5 – 3,5
4.0	6,5 – 7,2	2,6 – 2,9	5.0, 6.0, 8.0, 10.0, 12.0	45–55% chiều dài	2,0 – 5,0
5.0	8,0 – 9,0	3,2 – 3,6	6.0, 8.0, 10.0, 12.0, 15.0	45–55% chiều dài	2,5 – 6,5
6.0	9,5 – 10,8	3,8 – 4,3	8,0, 10,0, 12,0, 15,0, 20,0	45–55% chiều dài	3,0 – 8,0
8.0	12,5 – 14,5	5,0 – 5,8	10,0, 12,0, 15,0, 20,0, 25,0	45–55% chiều dài	4,0 – 10,0
10.0	16,0 – 18,0	6,0 – 7,0	12.0, 15.0, 20.0, 25.0, 30.0	45–55% chiều dài	5,0 – 12,0

Dung sai: Đường kính thân ± 0,05mm, đường kính đầu ± 0,15mm, chiều dài tổng thể ± 0,15mm. Chiều dài thùng tùy chỉnh có sẵn theo yêu cầu. Đường kính danh nghĩa từ 1,2 mm đến 10 mm phù hợp với tiêu chuẩn ngành.

Kiểu đầu có sẵn

Kiểu đầu	Đường kính đầu / Thân	Hồ sơ	Tốt nhất cho
Vòng (Nửa Vòng)	1,6 – 1,8 : 1	Mái vòm cao	Kim loại với kim loại, độ cắt cao, mối nối có thể nhìn thấy
Phẳng	2,0 – 2,5 : 1	Đỉnh thấp, phẳng	Bề mặt trượt, giới hạn khoảng trống
chìm	1,8 – 2,0 : 1	Thon gọn, vừa vặn	Yêu cầu bề mặt phẳng
nấm	2,2 – 2,5 : 1	Mái vòm rộng và thấp	Chất liệu mềm mại, bề mặt chịu lực rộng
Chảo	1,8 – 2,2 : 1	Mái vòm trung bình với tường thẳng	Lắp ráp chung, ứng dụng có thể nhìn thấy

Hoàn thiện bề mặt cho đinh tán sắt

Hoàn thành	Sự miêu tả	Khả năng chống phun muối (ASTM B117)	Tốt nhất cho
Mạ kẽm (Trong/Xanh)	Lớp phủ kẽm mỏng, bề ngoài màu bạc	48 – 72 giờ	Sử dụng chung trong nhà
Mạ kẽm (Vàng)	Kẽm dày hơn với màu cromat, vàng	72 – 96 giờ	Ngoài trời, chống ăn mòn vừa phải
mạ niken	Màu bạc sáng, trang trí hoàn thiện	96 giờ	Phần cứng trang trí, sản phẩm tiêu dùng
Oxit đen	Màu đen mờ, chống chói	24 – 48 giờ (cần dầu)	Chống phản chiếu, chống ăn mòn nhẹ
photphat	Màu xám mờ, sơn nền	24 – 48 giờ	Độ bám dính sơn, đế bôi trơn

Làm thế nào chúng tôi đinh tán bán rỗng sắt đầu lạnh

Đầu nguội là quá trình tạo hình kim loại ở nhiệt độ phòng bằng máy ép tốc độ cao và khuôn chính xác. Đối với đinh tán bán rỗng bằng sắt, chúng tôi sử dụng đầu cắm nguội nhiều trạm thực hiện một số thao tác theo một trình tự liên tục.

Vẽ dây– Dây thép đầu vào được kéo theo đường kính thân chính xác.

cắt bỏ– Dây được cắt theo chiều dài phôi chính xác cho từng đinh tán.

Cú đánh đầu tiên (bình phương)– Phôi được căn giữa và vuông góc trong khuôn.

Cú đánh thứ hai (đánh đầu)– Khuôn cacbua tạo thành đầu (tròn, phẳng, chìm, nấm hoặc chảo).

Đòn thứ ba (đùn khoang)– Cú đấm tạo ra khoang nửa rỗng ở đuôi (45–55% chiều dài nòng).

Cắt tỉa– Mọi đèn flash xung quanh mép đầu đều bị loại bỏ.

Nhào lộn– Loại bỏ các gờ siêu nhỏ và chuẩn bị bề mặt để mạ.

Mạ hoặc phủ– Mạ kẽm, mạ niken, oxit đen, hoặc photphat theo quy định.

Gia công nguội làm cứng thép, tăng độ cứng bề mặt lên 15–20% mà không cần xử lý nhiệt bổ sung. Khuôn cacbua của chúng tôi được đánh bóng đến Ra 0,1µm để đảm bảo hình thành đầu mịn và độ sâu khoang nhất quán.

Xem cách chúng tôi tạo ra đinh tán bán rỗng bằng sắt

Nhìn thấy là tin tưởng. Nhấp vào video bên dưới để xem hoạt động của máy ép đầu nguội của chúng tôi—từ cấp dây đến tháo đinh tán hoàn thiện. Toàn bộ quy trình chạy ở tốc độ 200–300 sản phẩm mỗi phút, có giám sát chất lượng theo thời gian thực ở mọi giai đoạn.

Đầu lạnh đa trạm của chúng tôi thực hiện vuông góc, hướng đầu, đùn khoang và cắt tỉa trong một chu trình liên tục duy nhất—tất cả trong khi vẫn duy trì dung sai ±0,05 mm. Những gì bạn thấy là những gì chúng tôi cung cấp, hết đợt này đến đợt khác.

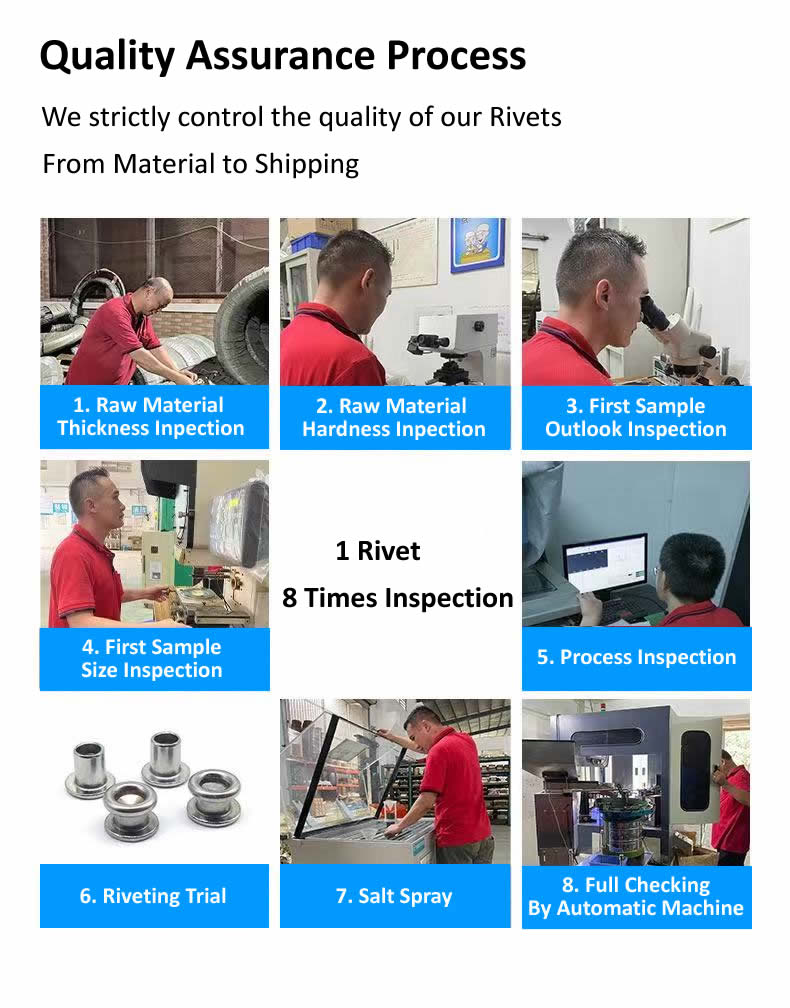

Quy trình kiểm soát chất lượng của chúng tôi - Từ nguyên liệu thô đến dây chuyền sản xuất của bạn

Chúng tôi không chỉ dựa vào việc lấy mẫu ngẫu nhiên. Mỗi lô đinh tán bán rỗng bằng sắt đều tuân theo một hệ thống kiểm tra theo lớp để phát hiện các vấn đề trước khi chúng trở thành vấn đề.

Giai đoạn nguyên liệu đầu vào

Mỗi cuộn dây thép được kiểm tra đường kính (micromet laser, ±0,02mm) và độ cứng (máy thử Rockwell, HRB 70–85). Chúng tôi từ chối bất kỳ cuộn dây nào đi chệch khỏi phạm vi được chỉ định.

Giai đoạn thiết lập và khởi đầu

Khi lắp đặt dụng cụ, 10 đinh tán đầu tiên được kiểm tra dưới độ phóng đại 20× để phát hiện các khuyết tật bề mặt, sau đó đo trên bộ so sánh quang học. Đường kính đầu, chiều cao đầu, đường kính thân, chiều dài tổng thể và độ sâu khoang phải khớp với bản vẽ trước khi bắt đầu sản xuất.

Trong giai đoạn sản xuất

Người vận hành kéo 5 đinh tán cứ sau 500 chiếc. Họ kiểm tra các kích thước quan trọng bằng thước cặp kỹ thuật số và thước đo đi/không đi để biết độ sâu khoang. Bất kỳ sự sai lệch nào vượt quá mức cho phép sẽ kích hoạt việc dừng máy ép ngay lập tức và điều chỉnh dụng cụ.

Giai đoạn xác minh Clinch

Cứ 2.000 chiếc, chúng tôi đặt 3 chiếc đinh tán thành một mẫu vật liệu thực tế của bạn (cùng độ dày và thành phần). Móc sắt cuộn được kiểm tra tính đối xứng, độ kín và hình thành không có vết nứt.

Kiểm tra ăn mòn (nếu có)

Đối với đinh tán mạ, mẫu được đặt trong buồng phun muối của chúng tôi theo tiêu chuẩn ASTM B117. Mạ kẽm: tối thiểu 48–96 giờ. Giấy chứng nhận được cấp theo lô.

Giai đoạn phân loại cuối cùng

Mỗi chiếc đinh tán đều đi qua một máy phân loại quang học có camera tốc độ cao. Nó loại bỏ các bộ phận có đường kính đầu, chiều cao đầu, đường kính thân hoặc độ sâu khoang không chính xác. Sau khi phân loại, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) được xác minh thủ công bằng máy chiếu biên dạng và micromet.

Tất cả hồ sơ kiểm tra—bao gồm nhật ký đo lường, ảnh chụp thử nghiệm và báo cáo phun muối—được lưu giữ trong 5 năm và được gửi kèm theo mỗi lô hàng.

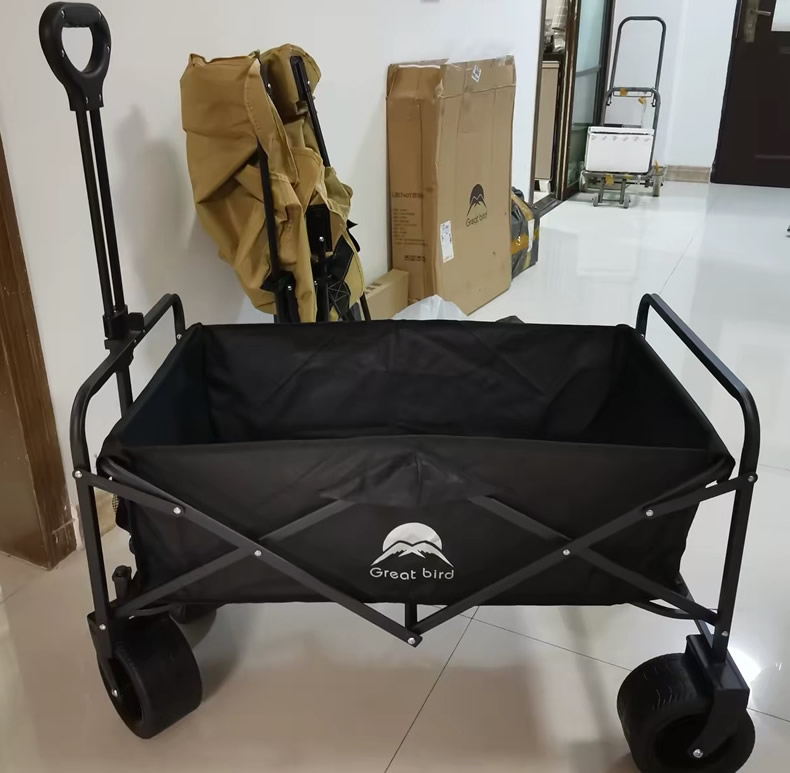

Một ví dụ về khách hàng thực tế – Khung toa xe gấp ngoài trời

Đây là một trong nhiều ứng dụng của đinh tán bán rỗng bằng sắt. Chúng tôi đưa nó vào để hiển thị việc sử dụng sản xuất thực tế chứ không phải để đề xuất giới hạn.

Một nhà sản xuất xe gấp hạng nặng dùng để cắm trại và làm vườn cần một loại đinh tán bền, chi phí thấp cho các khớp bản lề cắt kéo. Khung toa xe sử dụng ống thép dày 2mm. Các đinh tán rắn ban đầu yêu cầu lực cài đặt cao, làm biến dạng ống và làm chậm quá trình lắp ráp. Khách hàng cũng muốn có lớp hoàn thiện chống ăn mòn để sử dụng ngoài trời.

Nuote Metals cung cấp đinh tán bán rỗng bằng sắt - thân 5 mm, đầu tròn 9 mm, chiều dài nòng 12 mm, mạ kẽm màu vàng. Khoang nửa rỗng cắt lực định hình từ 4 tấn xuống 1,6 tấn, loại bỏ biến dạng ống. Lớp mạ kẽm màu vàng mang lại khả năng chống phun muối trong 96 giờ – đủ để chống mưa và bùn thường xuyên.

Khách hàng đã thử nghiệm 1.000 đinh tán trên 200 toa xe. Sau 5.000 chu kỳ gấp với tải trọng 100kg, không thấy hiện tượng lỏng lẻo hay rỉ sét. Giờ đây, họ đặt hàng đinh tán bán rỗng bằng sắt theo lô 50.000 chiếc, được sử dụng trên toàn bộ dây chuyền xe gấp của họ.

Được khách hàng trên toàn thế giới tin cậy

Chúng tôi tự hào được làm việc với khách hàng trên toàn cầu. Dưới đây là những bức ảnh về chuyến thăm nhà máy, cuộc gặp gỡ khách hàng và hợp tác dự án của chúng tôi trong nhiều năm qua. Đây không phải là hình ảnh có sẵn—chúng là những khoảnh khắc thực sự với những người tin tưởng chúng tôi giao đinh tán cho họ.

Đơn đặt hàng của bạn đi kèm với khả năng truy xuất nguồn gốc đầy đủ

Chúng tôi không chỉ vận chuyển đinh tán. Mỗi đơn hàng đinh tán bán rỗng bằng sắt đều rời khỏi nhà máy của chúng tôi với một bộ tài liệu hoàn chỉnh xác nhận chính xác những gì được sản xuất và cách xác minh.

Giấy chứng nhận vật liệu– Chúng tôi gửi kèm báo cáo thử nghiệm tại nhà máy cho thấy thành phần hóa học và độ bền kéo cho cuộn dây cụ thể được sử dụng trong lô của bạn.

Biên bản kiểm tra lần đầu– Chúng tôi đo 10 đinh tán kể từ khi bắt đầu chạy và ghi lại mọi kích thước—đường kính đầu, chiều cao đầu, thân, chiều dài và độ sâu khoang.

Nhật ký sản xuất– Bản tóm tắt tất cả các hoạt động kiểm tra đang diễn ra được thực hiện trong quá trình chạy, bao gồm ai đã kiểm tra, thời điểm và kết quả.

Thiết lập báo cáo thử nghiệm– Chúng tôi đặt mẫu theo độ dày vật liệu được chỉ định của bạn và chụp ảnh móc sắt. Kết quả lực kéo được ghi lại nếu được yêu cầu.

Giấy chứng nhận kiểm tra ăn mòn– Đối với đinh tán mạ, chúng tôi bao gồm số giờ và kết quả thử nghiệm phun muối (ASTM B117).

Giấy chứng nhận sự phù hợp– Người quản lý QA của chúng tôi ký xác nhận trên mỗi lô hàng bằng số theo dõi lô hàng.

Chúng tôi giữ một bản sao của tất cả các hồ sơ này trong 5 năm. Nếu bạn cần truy ngược lại một lô cụ thể, chúng tôi có thể lấy tệp đầy đủ.

Nuote Metals được chứng nhận ISO 9001:2015. Tuyên bố RoHS và REACH được cung cấp theo yêu cầu.

Chính sách

Hàng mẫu – 20–50 chiếc miễn phí cho các kích thước có sẵn tiêu chuẩn (khách hàng trả phí vận chuyển)
Đơn hàng dùng thử – 10.000 chiếc được đề xuất cho lần xác nhận đầu tiên
MOQ - 2.000 miếng (kích thước tiêu chuẩn), 5.000 miếng (kiểu thùng hoặc đầu tùy chỉnh)
Thời gian giao hàng (có hàng) - 5–7 ngày làm việc
Thời gian thực hiện (tùy chỉnh) – 12–15 ngày làm việc
Phí dụng cụ – Không có phí cho dụng cụ đầu tròn tiêu chuẩn (cán 1,2–10mm)

Ba câu hỏi chúng tôi thường trả lời

Câu 1: Sự khác biệt giữa đinh tán sắt bán rỗng và đinh tán sắt đặc là gì? Khi nào nên chọn phiên bản bán rỗng?

A: Sự khác biệt cơ bản là khoang rỗng ở đuôi. Đinh tán bán rỗng bằng sắt có khoang nông ở đầu, chỉ cần 25–30% lực cần thiết cho đinh tán đặc có cùng đường kính, giúp lắp đặt nhanh hơn và nhẹ nhàng hơn trên các vật liệu xung quanh. Đinh tán rắn cung cấp độ bền cắt cao hơn một chút (nửa rỗng giữ lại 80–90% độ bền đinh tán rắn) nhưng yêu cầu thiết bị nặng và nhiều thời gian hơn. Đối với hầu hết các ứng dụng công nghiệp, nội thất, ô tô và phần cứng—bao gồm cả thùng xe gấp ở trên—đinh tán bán rỗng cung cấp đủ sức mạnh trong khi vẫn duy trì hiệu quả sản xuất. Chỉ chọn đinh tán đặc cho tải trọng kết cấu cực lớn trong đó cường độ cắt tối đa là ưu tiên duy nhất.

Câu 2: Đinh tán bán rỗng bằng sắt có thể sử dụng ngoài trời mà không bị rỉ sét không?

A: Vâng, với sự hoàn thiện đúng đắn. Đinh tán sắt dễ bị rỉ sét và phải được xử lý bề mặt. Đinh tán bằng thép cacbon thấp tiêu chuẩn của chúng tôi hiện có lớp mạ kẽm (trong, xanh lam hoặc vàng) mang lại khả năng chống phun muối từ 48–96 giờ—đủ dùng trong mưa, độ ẩm và đôi khi hơi ẩm. Đối với thùng xe gấp, lớp mạ kẽm màu vàng được chọn để cân bằng giữa khả năng chống ăn mòn và giá thành. Bảo quản đinh tán bán rỗng bằng sắt ở môi trường khô ráo để tránh rỉ sét do ẩm. Nên bảo quản chúng trong hộp kín hoặc bao bì chống ẩm. Đối với môi trường ngoài trời hoặc ven biển đòi hỏi khắt khe hơn, chúng tôi khuyên bạn nên chuyển sang đinh tán bán rỗng bằng thép không gỉ (304 hoặc 316) có khả năng bảo vệ phun muối hơn 200–1.000 giờ.

Câu hỏi 3: Làm cách nào để chọn chiều dài nòng chính xác cho đinh tán bán rỗng bằng sắt?

Đáp: Chọn chiều dài thùng dài hơn 1,5–2,0 mm so với tổng độ dày chồng vật liệu của bạn. Ví dụ: nếu bạn nối hai tấm thép 2mm (tổng cộng 4mm), hãy chọn chiều dài nòng là 5,5–6,0mm. Chiều dài bổ sung này cung cấp đủ vật liệu để phần rỗng cuộn ra ngoài và tạo thành một móc cài an toàn mà không bị chạm đáy. Nếu nòng quá ngắn thì chốt sẽ yếu. Quá dài, thùng có thể bị nhàu nát. Hãy gửi cho chúng tôi độ dày ngăn xếp vật liệu của bạn và chúng tôi sẽ đề xuất chiều dài thùng chính xác.

Yêu cầu báo giá – Hãy cho chúng tôi biết bạn cần gì

Chúng tôi hiểu rằng mỗi hội đồng đều khác nhau. Thay vì yêu cầu bạn đưa một sản phẩm tiêu chuẩn vào thiết kế của mình, chúng tôi muốn bắt đầu từ những yêu cầu của bạn.

Để nhận được báo giá chắc chắn đinh tán sắt bán rỗng, vui lòng cung cấp các thông tin sau:
