Đinh tán hình ống dài

Đinh tán hình ống dài là gì?

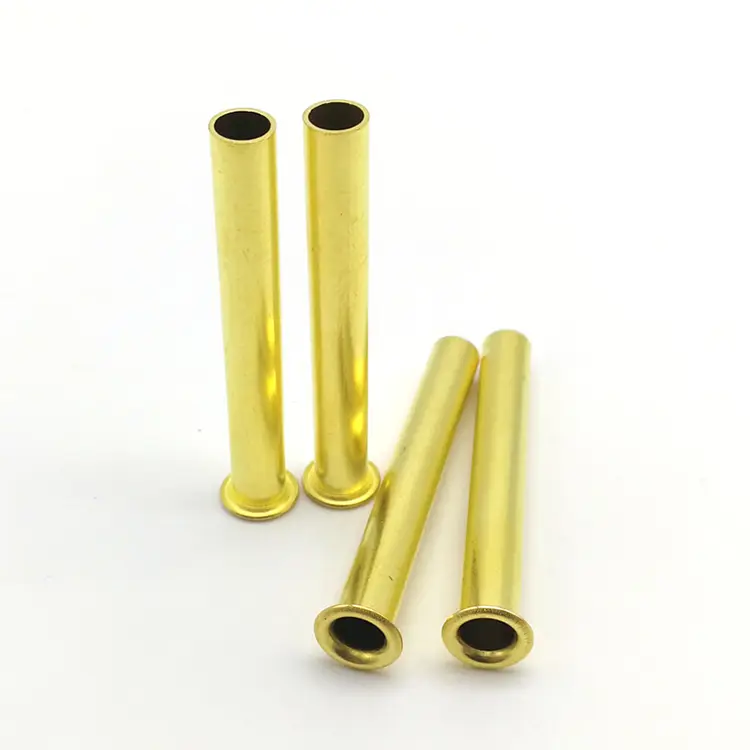

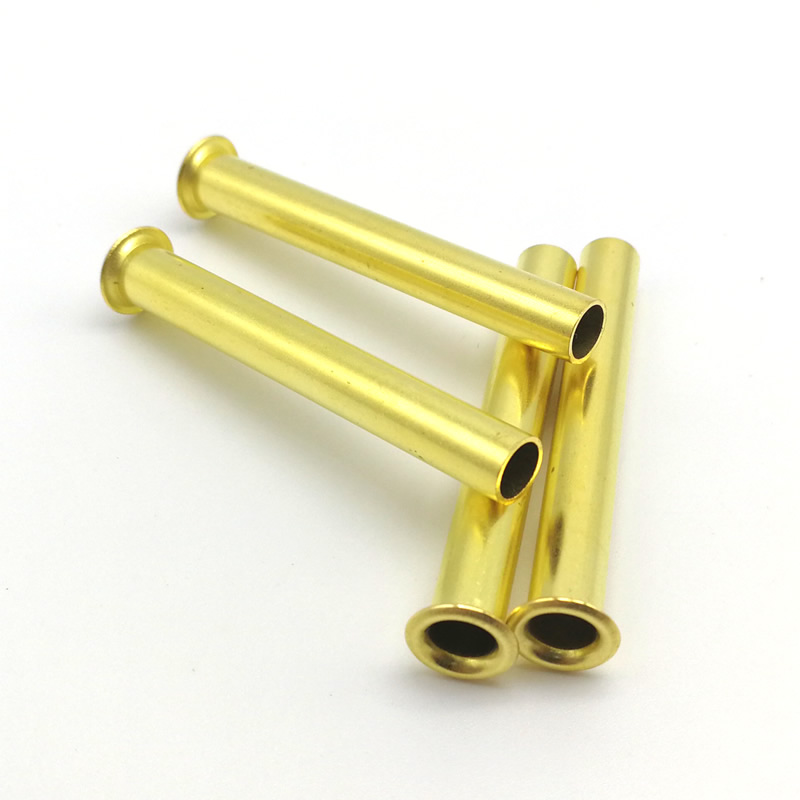

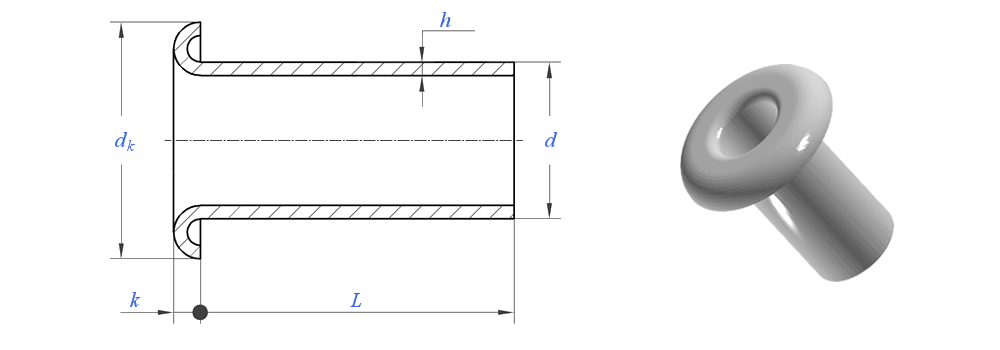

Đinh tán hình ống dài là ốc vít rỗng hoàn toàn được sản xuất bằng cách cắt các đoạn dài từ ống kim loại và tạo thành đầu ở một đầu. Ký hiệu "dài" đề cập đến chiều dài nòng mở rộng - thường vượt quá 4–5 lần đường kính trục, với chiều dài có sẵn lên tới 100mm trở lên.

Không giống như đinh tán hình ống tiêu chuẩn (thường có chiều dài lên tới 20–30mm), đinh tán hình ống dài được thiết kế để:

• Ngăn xếp vật liệu dày– Nối nhiều lớp vật liệu mà đinh tán tiêu chuẩn không thể chạm tới
• Đi qua dây dẫn– Luồn dây hoặc cáp điện qua lỗ rỗng
• Ứng dụng viền– Cho dây, dây thừng, dây đai đi qua dây buộc
• Chức năng đệm/ống lót– Duy trì khoảng cách cố định giữa các bộ phận

Đinh tán hình ống dài so với tiêu chuẩn – Trường hợp chiều dài bổ sung đóng vai trò quan trọng

Quy Trình Sản Xuất – Cắt Ống + Đầu Khuôn

Đinh tán hình ống dài được sản xuất bằng quy trình cắt và tạo đầu ống giống như đinh tán hình ống tiêu chuẩn – nhưng với chiều dài mở rộng, độ chính xác càng trở nên quan trọng hơn.

1. Mua sắm ống cổ phiếu– Cổ phiếu ống được chứng nhận từ các nhà máy đã được phê duyệt – thép carbon, thép không gỉ, đồng thau, đồng hoặc nhôm. Mỗi lô đi kèm với chứng chỉ kiểm tra nhà máy và số nhiệt.

2. Kiểm tra đầu vào– Ống ống được kiểm tra đường kính ngoài (± 0,02mm), độ dày thành ống và thành phần vật liệu. Máy quang phổ xác nhận loại vật liệu.

3. Cắt ống– Ống được cắt theo chiều dài phôi chính xác. Đối với các đinh tán dài (lên đến 100 mm), độ thẳng và độ vuông góc cuối là rất quan trọng.

4. Tiêu đề– Phôi ống đã cắt được đưa vào máy ép tiêu đề. Khuôn cacbua tạo thành đầu (tròn, phẳng hoặc chìm) ở một đầu. Khuôn được đánh bóng ngăn ngừa vết bề mặt.

5. Cắt tỉa– Đèn flash xung quanh mép đầu được loại bỏ.

6. Nhào lộn– Các gờ vi mô được loại bỏ.

7. Mạ hoặc phủ– Áp dụng theo yêu cầu.

8. Kiểm tra lần cuối– Phân loại quang học 100%. Mẫu AQL được xác minh thủ công.

Thời gian dẫn mẫu:tiêu chuẩn 5–7 ngày; dụng cụ tùy chỉnh: 15–20 ngày.

Vật liệu và hoàn thiện cho đinh tán hình ống dài

Hoàn thiện tiêu chuẩn:Mạ kẽm, mạ niken, thụ động, sơn mài, đồ cổ, trơn.

Một ứng dụng thực tế – Đi qua bộ dây điện ô tô

Một nhà sản xuất bộ dây điện ô tô cần một dây buộc để định tuyến các bó dây qua một tấm vách ngăn dày. Tấm này bao gồm nhiều lớp – tấm kim loại, vật liệu cách âm và viền nhựa – có tổng độ dày 18mm. Khách hàng cần một dây buộc rỗng có thể:

• Luồn dây qua tấm dày một cách sạch sẽ
• Bảo vệ dây khỏi các cạnh kim loại sắc nhọn
• Cung cấp kết nối bền vững, chống rung
• Không yêu cầu thêm vòng đệm hoặc ống lót

Chúng tôi cung cấp đinh tán hình ống dài bằng thép mạ kẽm – trục 5,0mm, đầu tròn 9,0mm, chiều dài nòng 22,0mm, lớp mạ kẽm màu vàng. Nòng mở rộng đi qua ngăn xếp vật liệu 18mm đầy đủ, có chỗ để loe rõ ràng ở mặt sau. Lỗ rỗng cho phép hệ thống dây điện đi qua bảng điều khiển mà không bị trầy xước. Đầu tròn mang lại vẻ ngoài sạch sẽ, hoàn thiện ở phía nhìn thấy được. Khách hàng đã thử nghiệm 1.000 đinh tán trên 500 xe. Sau 10.000 chu kỳ rung, không bị lỏng, không làm hỏng dây. Hiện nay, họ đặt hàng đinh tán hình ống dài với số lượng 200.000 chiếc mỗi năm.

Cách xác định đinh tán hình ống dài

Khi chỉ định một đinh tán hình ống dài, kích thước quan trọng là chiều dài nòng. Điều này được tính toán từ tổng độ dày của chồng vật liệu cộng với chiều dài bổ sung cần thiết để loe.

Nguyên tắc chung: Chiều dài thùng = Tổng độ dày của lớp vật liệu + 2,0–2,5mm (để loe sạch mà không bị nhàu nát).

Ví dụ: nếu chồng vật liệu của bạn dày 18mm, hãy chọn chiều dài thùng là 20–20,5mm. Đối với các ống dài hơn, chiều dài loe bổ sung có thể cần tăng lên một chút để phù hợp với ống dài hơn.

Những gì chúng tôi cần ở bạn:

• Đường kính trục– 1.0mm đến 10.0mm
• chiều dài thùng– chúng tôi tính toán từ độ dày ngăn xếp vật liệu của bạn
• Tổng chiều dài- từ đầu đến đuôi
• Kiểu đầu– tròn, phẳng hoặc chìm
• Vật liệu- Thép carbon, thép không gỉ, đồng thau, đồng hoặc nhôm
• Hoàn thành– kẽm, thụ động, niken, sơn mài, đồ cổ, v.v.

Một đinh tán, tám lần kiểm tra – Cách chúng tôi đảm bảo chất lượng

Mỗi lô đinh tán hình ống dài đi qua tám cổng chất lượng:

Kiểm tra đường kính nguyên liệu– Cổ ống được đo bằng micromet laser (±0,02mm). Bất kỳ cuộn dây nào nằm ngoài phạm vi đều bị từ chối.

Kiểm tra thành phần nguyên liệu– Máy quang phổ xác định loại vật liệu.

Kiểm tra sự xuất hiện của bài viết đầu tiên– 10 đinh tán đầu tiên được kiểm tra dưới độ phóng đại để phát hiện các vết nứt, gờ, khuyết tật.

Kiểm tra chiều bài viết đầu tiên– Đường kính trong, đường kính ngoài, đường kính đầu, chiều cao đầu và tổng chiều dài được xác minh trên bộ so sánh quang học.

Kiểm tra trong quá trình– 5 đinh tán cho mỗi 500 chiếc. Bất kỳ sự trôi dạt nào cũng sẽ dừng máy ép.

Cài đặt thử nghiệm (cháy thử)– Cứ 2.000 chiếc thì đặt 3 đinh tán vào vật liệu mẫu. Clinch đã kiểm tra tính đối xứng và vết nứt.

Thử nghiệm phun muối (nếu cần)– Thử nghiệm ASTM B117. Giấy chứng nhận được cấp theo lô.

Kiểm tra đầu ra cuối cùng– Phân loại quang học 100%. Mẫu AQL được xác minh thủ công. Giấy tờ đầy đủ được cấp phát.

Làm việc với khách hàng trên toàn thế giới

Chúng tôi cung cấp đinh tán hình ống dài cho các nhà sản xuất trên khắp Bắc Mỹ, Châu Âu và Châu Á. Khách hàng của chúng tôi xây dựng:

• Bộ dây điện ô tô– Đi qua vách ngăn, quản lý cáp
• Thiết bị công nghiệp– Cụm panel dày, kết cấu kết cấu
• Nội thất– Mối nối khung chịu lực nặng, chồng vật liệu dày
• Vỏ điện tử– Đi dây, định tuyến cáp
• Phần cứng hàng hải– Chốt tấm dày chống ăn mòn
• hệ thống HVAC– Kết nối ống gió, tấm cách nhiệt dày

Chúng tôi hợp tác với cả các cửa hàng lắp ráp nhỏ và các OEM lớn – từ tạo mẫu nhanh đến sản xuất khối lượng lớn. Điểm mạnh của chúng tôi là tính linh hoạt: kích thước tùy chỉnh, mẫu nhanh và chất lượng ổn định ở mọi khối lượng.

Ba câu hỏi chúng tôi thường trả lời

Hỏi: "Tôi có thể lấy mẫu trước khi đặt hàng số lượng sản xuất không?"

Trả lời: Có - chúng tôi cung cấp mẫu cho tất cả các sản phẩm của mình. Đối với các thông số kỹ thuật tiêu chuẩn hiện có, các mẫu được cung cấp miễn phí - bạn chỉ phải trả chi phí vận chuyển. Đối với kích thước tùy chỉnh hoặc công cụ tùy chỉnh, tính sẵn có của mẫu và thời gian thực hiện tùy thuộc vào yêu cầu cụ thể. Vui lòng liên hệ với nhóm bán hàng của chúng tôi về bản vẽ hoặc thông số kỹ thuật của bạn và họ sẽ tư vấn về chi phí mẫu và thời gian giao hàng.

Hỏi: "Chiều dài nòng tối đa bạn có thể sản xuất cho đinh tán hình ống dài là bao nhiêu?"

Trả lời: Chúng tôi có thể sản xuất đinh tán hình ống dài với chiều dài nòng lên tới 100mm, tùy thuộc vào đường kính và độ dày thành. Đối với chiều dài vượt quá 100 mm, chúng tôi khuyên bạn nên tham khảo ý kiến ​​của nhóm kỹ thuật – đinh tán dài hơn có thể yêu cầu xử lý đặc biệt và phải được xem xét tính khả thi dựa trên yêu cầu ứng dụng và vật liệu cụ thể của bạn. Mức tối đa thực tế thường được xác định bởi lượng ống sẵn có và công suất ép tiêu đề.

Câu hỏi: "Đinh tán hình ống dài có cần các công cụ cài đặt đặc biệt so với đinh tán hình ống tiêu chuẩn không?"

Đáp: Nói chung là không – có thể sử dụng cùng một công cụ cài đặt miễn là công cụ đó tương thích với đường kính trục. Tuy nhiên, đối với các đinh tán rất dài (chiều dài nòng trên 50mm), chúng tôi khuyên bạn nên sử dụng chày cài đặt có hướng dẫn để ngăn nòng không bị vênh trong quá trình loe. Chiều dài tăng thêm làm cho ống dễ bị uốn cong hơn nếu lực không được tác dụng vuông góc. Chúng tôi có thể cung cấp các công cụ định hình phù hợp được thiết kế đặc biệt cho kích thước đinh tán hình ống dài của bạn – chày và đe đảm bảo các đường loe thẳng, sạch sẽ mà không bị uốn cong. Thời gian thực hiện công cụ thường là 5–7 ngày và chúng tôi có thể đưa thời gian này vào đơn đặt hàng mẫu của bạn.
