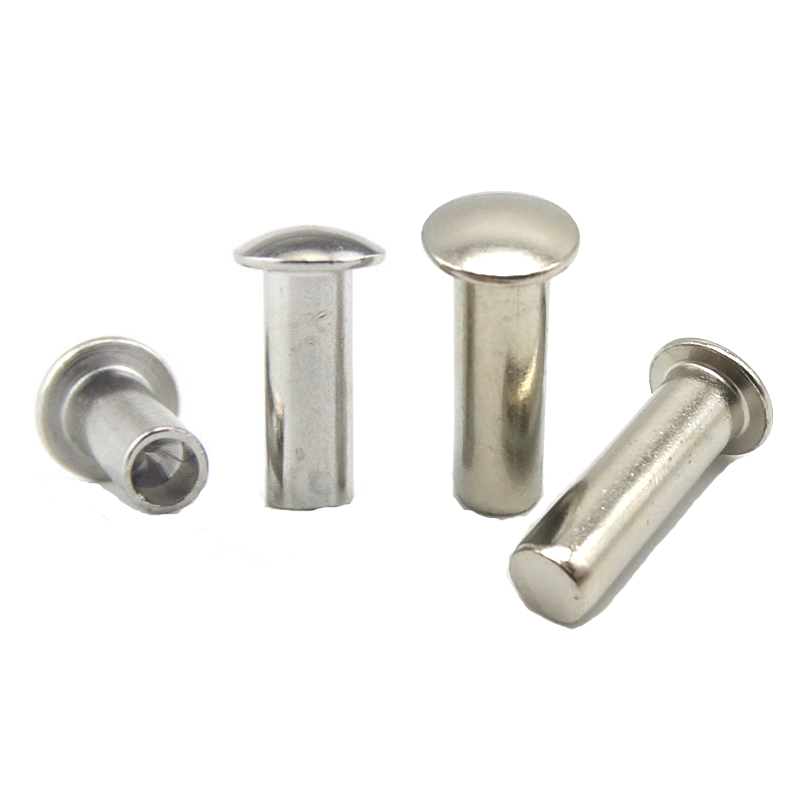

Đinh tán đầu Pan

Đinh tán đầu Panlà những gì các kỹ sư chỉ định khi họ cần thứ gì đó giữa đầu tròn và đầu phẳng. Đầu chảo có bề mặt chịu lực rộng hơn đầu tròn (đường kính thân 1,8–2,2× so với 1,6–1,8×) nhưng chiều cao đầu cao hơn đầu phẳng. Thành bên thẳng ngắn mang lại vẻ ngoài gọn gàng, hoàn thiện, vừa vặn trên các cụm lắp ráp có thể nhìn thấy mà không trông cồng kềnh.

Khi đầu tròn quá nổi và đầu phẳng quá thấp thì đầu chảo chính là câu trả lời.

Pan so với Round so với Flat – Nơi đầu Pan phù hợp

Khi nào nên chọn đầu chảo:

• Bạn muốn có nhiều diện tích chịu lực hơn đầu tròn nhưng chiều cao đầu cao hơn đầu phẳng
• Đinh tán sẽ được nhìn thấy và ngoại hình rất quan trọng
• Bạn cần một vẻ ngoài sạch sẽ, hoàn thiện mà không cần đầu tròn
• Khoảng hở vừa phải – không đủ chặt cho đầu phẳng, không đủ hở cho đầu tròn

Những gì chúng tôi tạo ra – Hai kiểu dáng, năm chất liệu

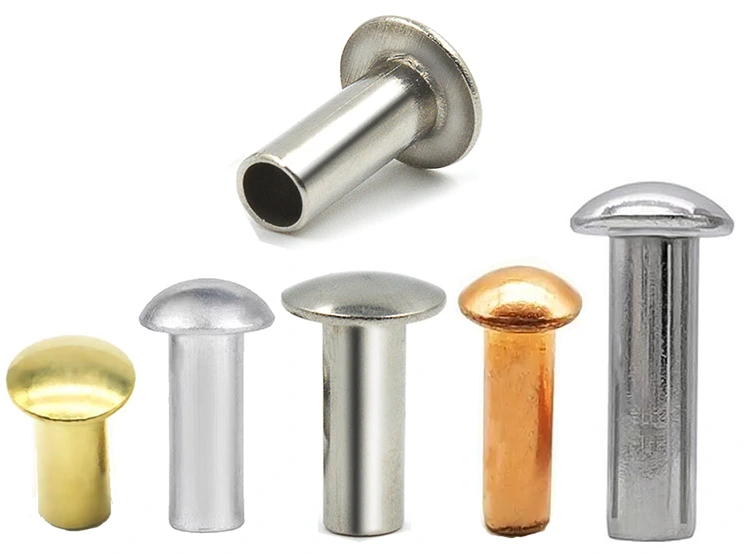

Đinh tán đầu Pancó sẵn ở dạng rắn và bán ống. Loại đầu này không có dạng ống hoàn chỉnh do hình dạng thành bên thẳng ngắn.

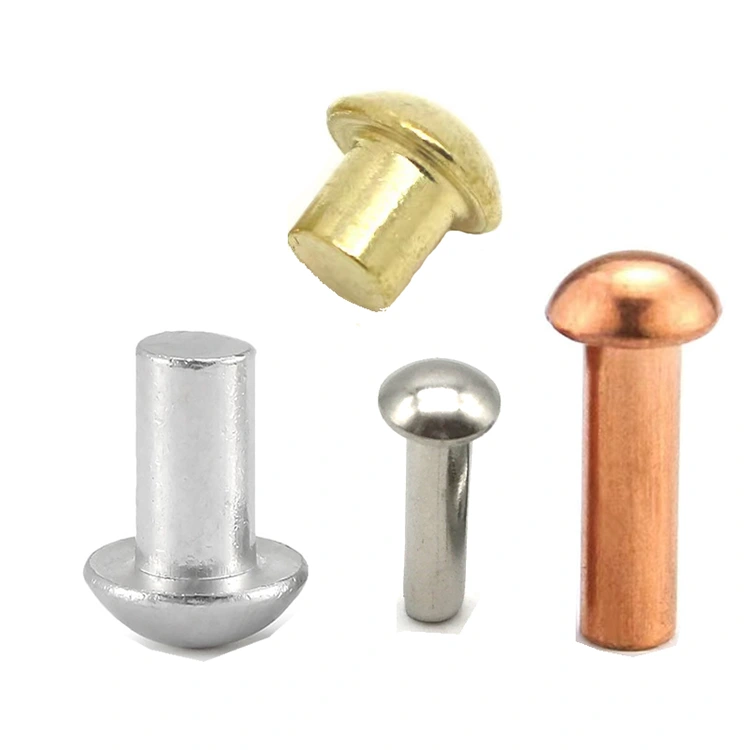

Vật liệu có sẵn:Thép carbon thấp, thép không gỉ (304/316), đồng thau (C2680), đồng (C11000), nhôm (5052/5056)

Kết thúc:Mạ kẽm, oxit đen, thụ động, sơn mài, mạ niken, đồ cổ, anodized, trơn - tùy thuộc vào vật liệu.

Một ứng dụng thực tế – Vỏ máy pha cà phê thương mại

Một nhà sản xuất máy pha cà phê thương mại đang lắp ráp các tấm vỏ bên ngoài bằng đinh tán đầu tròn. Các đầu tròn nhô ra đáng kể trên chiếc máy đã hoàn thiện, làm mất đi vẻ ngoài cao cấp mà thương hiệu mong muốn. Các đinh tán đầu phẳng đã được cân nhắc nhưng thiết kế vỏ có không gian hạn chế phía sau bảng điều khiển – không thể khoét lỗ nếu không làm mỏng kim loại quá nhiều. Nhóm thiết kế cần một chiếc đinh tán có hình dạng thấp hơn đầu tròn nhưng không cần phải khoét lỗ.

Nuote Metals cung cấp đinh tán hình bán nguyệt đầu chảo bằng thép không gỉ – thân 4,0mm, đầu chảo 8,0mm, chiều dài nòng 8,0mm, lớp hoàn thiện thụ động. Đầu chảo nằm thấp hơn đầu tròn ban đầu, giúp phần vỏ trông gọn gàng hơn. Thành bên thẳng ngắn tạo ra một cái nhìn hoàn thiện mà không có phần lớn mái vòm. Khoang hình bán nguyệt giữ lực ép ở mức thấp, ngăn chặn sự biến dạng của các tấm vỏ mỏng.

Nhà sản xuất đã thử nghiệm 500 đinh tán trên 100 máy. Sau khi lắp ráp và thử nghiệm hiện trường, không bị lỏng, không bị ăn mòn. Nhóm thiết kế đã phê duyệt kiểu đầu mới cho tất cả các mẫu xe trong tương lai. Hiện nay, họ đặt hàng đinh tán đầu chảo với số lượng 100.000 chiếc mỗi năm.

Tùy chọn tiêu chuẩn – Tùy chỉnh theo đặc điểm kỹ thuật của bạn

Đinh tán đầu Panđược sản xuất theo yêu cầu chính xác của bạn. Vì mỗi ứng dụng có nhu cầu về khoảng trống và hình thức khác nhau nên chúng tôi không cung cấp các kích thước đầu chảo tiêu chuẩn – mỗi đơn hàng đều được sản xuất theo yêu cầu.

Những gì chúng tôi cần ở bạn:

• Đường kính thân – 1,5mm đến 8,0mm
• Đường kính đầu - phù hợp với yêu cầu bề mặt ổ trục của bạn
• Chiều cao đầu - phù hợp với yêu cầu về khoảng trống của bạn
• Chiều dài tổng thể - hoặc tổng độ dày chồng vật liệu của bạn
• Chất liệu - thép, không gỉ, đồng thau, đồng hoặc nhôm
• Thiết kế – dạng đặc hoặc dạng bán ống
• Hoàn thiện - kẽm, thụ động, sơn mài, niken, anodized, v.v.

Chúng tôi khuyên bạn nên:Nếu bạn không chắc chắn về đường kính hoặc chiều cao đầu, hãy gửi cho chúng tôi bản vẽ hoặc mẫu lắp ráp của bạn. Chúng tôi sẽ đề xuất kích thước đầu chảo tối ưu cho ứng dụng của bạn.

Thời gian dẫn mẫu:5–10 ngày đối với thông số kỹ thuật đầu chảo tùy chỉnh. Đối với các yêu cầu chi tiết, xin vui lòng liên hệ với đội ngũ bán hàng của chúng tôi.

Cách chúng tôi hình thành đầu chảo – Bức tường thẳng tạo nên sự khác biệt

Đầu chảo trông đơn giản – một mái vòm có thành bên thẳng. Nhưng bức tường thẳng đó đòi hỏi phải có thiết kế khuôn chính xác. Quá nhiều côn và trông giống như một cái đầu tròn. Quá ít, chiều cao của đầu trở nên không nhất quán.

Những gì chúng tôi kiểm soát:

• Góc tường – Thành bên phải thẳng, không thuôn nhọn. Điều này tạo ra vẻ ngoài sạch sẽ, hoàn thiện giúp phân biệt đầu chảo với đầu tròn.
• Bán kính vương miện – Đỉnh đầu hơi hình vòm, không phẳng hoàn toàn. Khuôn của chúng tôi được cắt theo bán kính vương miện cụ thể phù hợp với hình dạng đầu chảo cổ điển.
• Bán kính góc – Quá trình chuyển đổi từ đầu sang thân phải trơn tru. Một góc nhọn tạo ra sự tập trung ứng suất có thể dẫn đến nứt trong quá trình đông kết.

Kết quả:Đầu chảo trông sạch sẽ, ngồi chắc chắn và đặt chắc chắn – hết mẻ này đến mẻ khác.

Quá trình của chúng tôi:

• Kéo dây – Vật liệu được kéo theo đường kính thân chính xác (± 0,02mm)
• Cắt bỏ – Cắt theo chiều dài trống
• Cú đánh đầu tiên – Trống vuông và căn giữa
• Cú đập thứ hai (tạo hình trước) – Khuôn bắt đầu tạo hình đầu chảo với thành thẳng
• Đòn thứ ba (đúc) - Hình dạng và độ dày đầu cuối cùng
• Cú đấm thứ tư (nếu cần) – Cú đấm tạo lỗ cho ống bán nguyệt
• Cắt tỉa - Đã xóa flash
• Nhào lộn – Loại bỏ các gờ nhỏ
• Mạ hoặc phủ – Áp dụng theo quy định

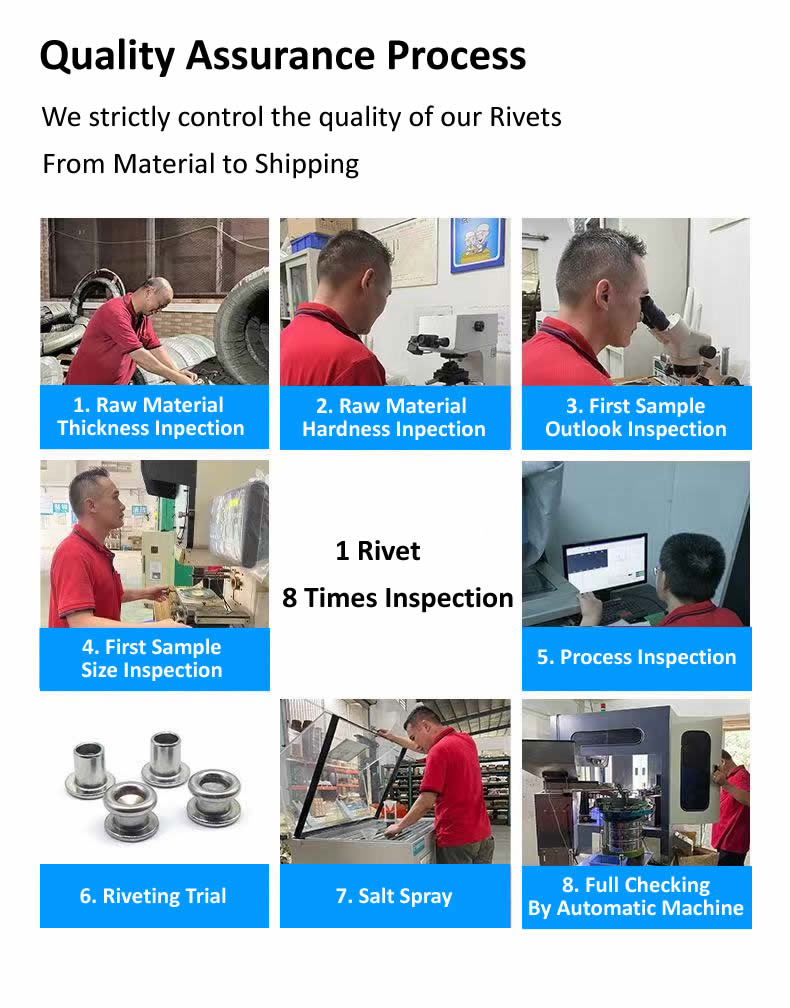

Một đinh tán, tám lần kiểm tra – Cách chúng tôi đảm bảo mọi đầu chảo đều đúng

Chúng ta không tin vào may mắn. Mỗi lôđinh tán đầu chảođi qua tám cổng chất lượng riêng biệt trước khi rời khỏi nhà máy của chúng tôi. Nguyên tắc rất đơn giản: đo lường sớm, đo lường thường xuyên và không bao giờ giả định.

Kiểm tra đường kính nguyên liệu– Dây vào được đo bằng micromet laser. Dung sai đường kính: ± 0,02mm. Bất kỳ cuộn dây nào nằm ngoài phạm vi này đều bị từ chối trước khi nó chạm vào các tiêu đề của chúng tôi.

Kiểm tra độ cứng nguyên liệu– Một mẫu từ mỗi cuộn dây được kiểm tra trên máy đo độ cứng Rockwell. Phạm vi chấp nhận được thay đổi tùy theo vật liệu (thép: HRB 70–85, không gỉ: HRB 80–95, đồng thau: HRB 60–75).

Kiểm tra sự xuất hiện của bài viết đầu tiên– Sau khi thiết lập dụng cụ, 10 đinh tán đầu tiên được kiểm tra bằng mắt dưới độ phóng đại. Chúng tôi tìm kiếm các vết nứt, vết lóe sáng, đầu không đều hoặc vết trên bề mặt. Bất kỳ khiếm khuyết có thể nhìn thấy sẽ dừng máy ép.

Kiểm tra chiều bài viết đầu tiên– 10 đinh tán giống nhau được đo trên máy so sánh quang học. Đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang (đối với dạng bán ống) phải nằm trong dung sai bản vẽ trước khi bắt đầu sản xuất.

Kiểm tra trong quá trình –Trong quá trình sản xuất hàng loạt, người vận hành sẽ kéo 5 đinh tán cứ sau 500 chiếc. Kích thước được xác minh bằng thước cặp kỹ thuật số và thước đo đi/không đi để đo độ sâu khoang. Bất kỳ sự trôi dạt nào đều kích hoạt việc điều chỉnh dụng cụ.

Cài đặt thử nghiệm (đinh tán thử nghiệm)– Cứ 2.000 chiếc chúng tôi đặt 3 chiếc đinh tán thành một mẫu vật liệu đại diện (cùng độ dày và chủng loại với bộ lắp ráp của bạn). Móc sắt được kiểm tra tính đối xứng và độ kín. Không chấp nhận đinh tán lỏng hoặc nứt.

Thử nghiệm phun muối (nếu cần)– Đối với đinh tán ngoài trời hoặc đinh tán mạ, chúng tôi gửi mẫu đến phòng thí nghiệm để thử nghiệm phun muối theo tiêu chuẩn ASTM B117. Giấy chứng nhận được cấp theo lô.

Kiểm tra đầu ra cuối cùng– Trước khi đóng gói, từng đinh tán đều được đưa qua máy phân loại quang học. Camera kiểm tra đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. Từ chối sẽ tự động được đẩy ra. Sau đó, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) sẽ được lấy để xác minh thủ công.

Một chiếc đinh tán đầu chảo vượt qua được tất cả tám bước đã sẵn sàng rời khỏi nhà máy của chúng tôi. Chúng tôi lưu giữ hồ sơ của mỗi lần kiểm tra trong 5 năm.

Những gì bạn thực sự nhận được - Bản ghi đầy đủ về những gì chúng tôi đã thực hiện

Chúng tôi không chỉ vận chuyển đinh tán. Chúng tôi gửi hồ sơ về chính xác những gì đã được sản xuất và nó đã được xác minh như thế nào.

Gói này bao gồm:

• Giấy chứng nhận vật liệu – Thành phần hóa học và độ bền kéo của cuộn dây được sử dụng
• Phiếu kiểm tra – Số đo thực tế 10 đinh tán của lô
• Chứng chỉ hoàn thiện - Độ dày lớp mạ được xác minh bằng XRF (nếu có)
• Tài liệu tuân thủ – Được ký bởi người quản lý QA của chúng tôi, có thể theo dõi hàng loạt

Được chứng nhận để:ISO 9001:2015, RoHS, REACH

Đinh tán đầu Pan được sử dụng ở đâu

• Thiết bị thương mại – Máy pha cà phê, thiết bị thực phẩm, máy bán hàng tự động – các bộ phận có thể nhìn thấy được ở những nơi có vẻ ngoài quan trọng
• Nội thất – Nội thất văn phòng, giá đỡ, tủ trưng bày – các mối nối có thể nhìn thấy cần được hoàn thiện sạch sẽ
• Ô tô – Các chi tiết trang trí nội thất, bảng điều khiển, các bộ phận ghế ngồi – nơi đáp ứng được vẻ ngoài và khoảng sáng gầm xe vừa phải
• Thiết bị điện tử - Vỏ, khung, bảng điều khiển - nơi có thể nhìn thấy đinh tán nhưng không được cồng kềnh
• Thiết bị y tế – Vỏ thiết bị, cụm dụng cụ – nơi cả vệ sinh và hình thức đều quan trọng
• Thiết bị công nghiệp – Bảng điều khiển, tấm bảo vệ máy – nơi cần có sự hoàn thiện chuyên nghiệp
• Sản xuất chung - Bất kỳ lắp ráp nào có đầu tròn quá cồng kềnh và đầu phẳng quá thấp

Ba câu hỏi chúng tôi thường trả lời

Câu 1: Đầu chảo trông giống đầu tròn. Chính xác thì sự khác biệt là gì?

A: Đầu chảo có một thành bên ngắn thẳng giữa vòm và cán. Đầu tròn là một đường cong liên tục từ đỉnh đến thân. Thành thẳng này mang lại cho đầu chảo một bề mặt chịu lực rộng hơn (đường kính chuôi 1,8–2,2× so với 1,6–1,8×) và hình dáng thấp hơn một chút. Sự khác biệt về mặt hình ảnh rất nhỏ nhưng đáng kể – đầu chảo trông “được thiết kế” hơn và ít “công nghiệp” hơn. Nếu bạn giữ chúng cạnh nhau, bức tường thẳng chính là điểm mấu chốt.

Câu 2: Kiểu đầu nào trông chuyên nghiệp nhất trên các sản phẩm tiêu dùng?

Trả lời: Đối với các sản phẩm tiêu dùng quan trọng về hình thức, đầu chảo thường là lựa chọn tốt nhất. Nó có vẻ ngoài sạch sẽ, hoàn thiện – tinh tế hơn đầu tròn (có thể trông công nghiệp) và chắc chắn hơn đầu phẳng (có thể trông quá tối giản). Thành bên thẳng mang lại cho nó vẻ ngoài được “thiết kế” báo hiệu chất lượng. Nếu bạn nhìn vào máy pha cà phê cao cấp, đồ nội thất cao cấp và thiết bị điện tử tiêu dùng, bạn sẽ thấy đinh tán ở đầu chảo được sử dụng có chủ đích như một yếu tố thiết kế chứ không chỉ là một dây buộc chức năng.

Câu 3: Thời gian sản xuất điển hình cho đinh tán đầu chảo tùy chỉnh có đường kính đầu cụ thể là bao nhiêu?

Trả lời: Đối với đinh tán đầu xoay tùy chỉnh, dòng thời gian phụ thuộc vào việc chúng tôi có cần tạo dụng cụ mới hay không. Nếu đường kính đầu của bạn nằm trong phạm vi dụng cụ hiện tại của chúng tôi thì thời gian thực hiện mẫu là 5–10 ngày. Nếu chúng ta cần thiết kế và cắt khuôn mới, việc chế tạo dụng cụ sẽ mất 15–20 ngày, sau đó là sản xuất mẫu. Hãy liên hệ với nhóm bán hàng của chúng tôi với thông số kỹ thuật của bạn và chúng tôi sẽ cung cấp cho bạn dòng thời gian chính xác. Chúng tôi không tính phí gia công theo kích thước đầu chảo tiêu chuẩn – chỉ dành cho các cấu hình đầu hoàn toàn tùy chỉnh.
