Dập kim loại chính xác

Từ các giá đỡ giữ động cơ ô tô của bạn vào đúng vị trí cho đến các thiết bị đầu cuối kết nối pin điện thoại của bạn,dập kim loại chính xáccác thành phần có ở khắp mọi nơi. Chúng là những mảnh kim loại tạo nên hình dạng, cấu trúc và chức năng cho các sản phẩm chúng ta sử dụng hàng ngày. Tại Nuote Metals, chúng tôi sản xuất hàng triệu bộ phận này – chính xác, nhất quán và tiết kiệm chi phí.

Dập kim loại chính xác là gì?

Đó là một quy trình sản xuất tạo thành các thành phần kim loại bằng cách cấp cuộn hoặc tấm kim loại thông qua máy ép dập có gắn khuôn được thiết kế theo yêu cầu. Máy ép tác dụng lực cao để cắt, uốn cong, tạo hình hoặc xuyên kim loại thành hình dạng hoàn thiện - thường chỉ trong một lần hoặc theo trình tự lũy tiến.

Không giống như đúc hoặc rèn, dập không yêu cầu làm nóng chảy vật liệu. Nó định hình kim loại ở nhiệt độ phòng thông qua quá trình tạo hình nguội, giúp bảo tồn các tính chất cơ học ban đầu của vật liệu. Kết quả là tạo ra một bộ phận chắc chắn, chính xác về kích thước và sẵn sàng để lắp ráp – mà không cần tốn thêm chi phí hoặc thời gian xử lý thứ cấp.

Dập kim loại chính xác có thể tạo ra các bộ phận đơn giản – vòng đệm phẳng có lỗ ở giữa – hoặc các bộ phận phức tạp – vỏ được kéo sâu với nhiều đường uốn cong, lỗ đục lỗ và các chi tiết dập nổi. Độ phức tạp phụ thuộc vào thiết kế khuôn và số lượng thao tác được thực hiện trong mỗi hành trình ép.

Dập và các quy trình thay thế – Tại sao Dập lại thắng

Khi bạn cần sản xuất các bộ phận kim loại với số lượng lớn, dập thường là phương pháp hiệu quả nhất hiện có.

Sau khi khuôn được tạo ra, chi phí cận biên của mỗi bộ phận bổ sung sẽ rất thấp. Điều này làm cho việc dán tem trở thành lựa chọn lý tưởng cho số lượng sản xuất từ ​​10.000 chiếc trở lên.

Khả năng dập của chúng tôi - Máy ép, vật liệu và quy trình

Công suất ép

Chúng tôi vận hành một cơ sở dập hiện đại với máy ép từ 25 tấn đến 200 tấn. Phạm vi này cho phép chúng tôi xử lý mọi thứ từ các linh kiện điện tử tinh xảo đến các bộ phận ô tô có kết cấu lớn hơn.

Tùy chọn vật liệu

Quy trình dập có sẵn

Dung sai kích thước

Chúng tôi giữ dung sai chặt chẽ dựa trên độ dày vật liệu và hình dạng bộ phận. Đối với hầu hết các tính năng, chúng tôi duy trì ±0,05mm đối với vị trí lỗ, đường viền trống và góc uốn. Dung sai chính xác xuống tới ± 0,01mm được cung cấp theo yêu cầu.

Một ứng dụng thực tế – Thiết bị đầu cuối pin cho nhà sản xuất xe điện

Một nhà sản xuất bộ pin xe điện cần một bộ phận đầu cuối có dung lượng lớn để kết nối tế bào với thanh cái của họ. Thiết bị đầu cuối yêu cầu nhiều lỗ xuyên qua ở vị trí ±0,05mm, uốn cong 90° với bán kính hẹp và bề mặt tiếp xúc dạng đúc để có hiệu suất điện ổn định. Khối lượng hàng năm là 500.000 chiếc – quá nhiều đối với gia công CNC, quá phức tạp đối với một khuôn đột bao hình đơn giản.

Chúng tôi đã thiết kế một khuôn dập lũy tiến với chín giai đoạn: đục lỗ thí điểm, tạo phôi đường viền bên ngoài, tạo hình bề mặt tiếp xúc, uốn và cắt cuối cùng. Khuôn lũy tiến chạy ở tốc độ 80 nét mỗi phút, tạo ra các đầu cuối hoàn thiện sẵn sàng để mạ. Khách hàng nhận được mẫu đầu tiên sau 18 ngày và các bộ phận sản xuất sau 30 ngày. Sau 18 tháng sản xuất, khuôn đã tạo ra hơn 1,5 triệu thiết bị đầu cuối không có chiều bị loại bỏ.

Nó được sử dụng ở đâu

Các bộ phận dập kim loại chính xác được tìm thấy trong hầu hết mọi ngành công nghiệp:

• ô tô– Giá đỡ, vỏ, đầu nối, vỏ cảm biến, bộ phận dây an toàn, bộ phận hệ thống ống xả

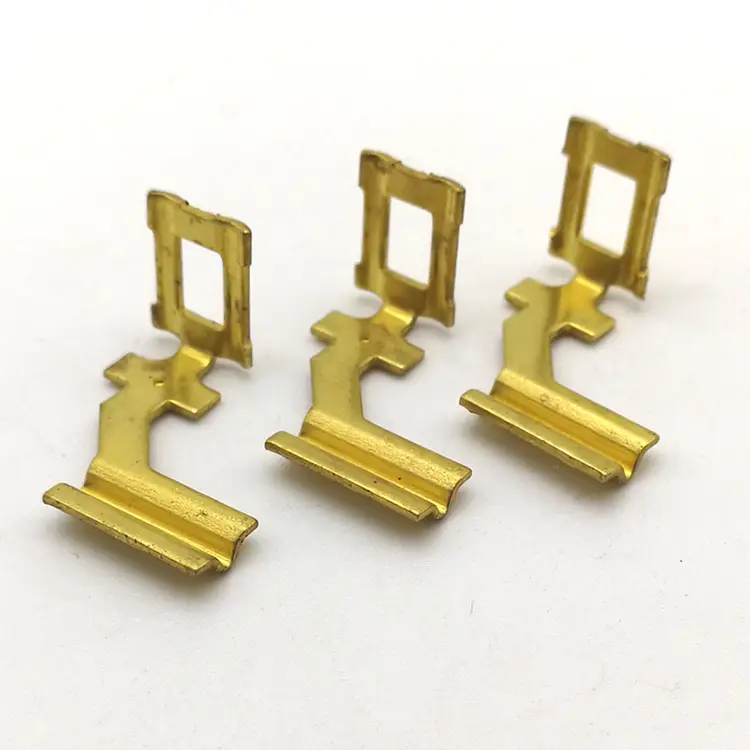

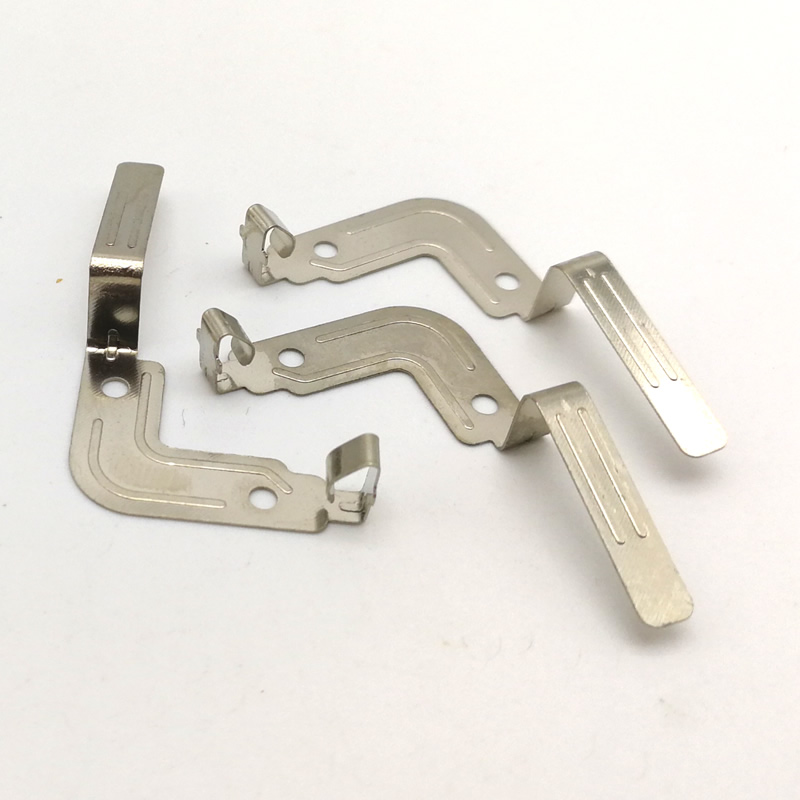

• Điện tử– Che chắn lon, thiết bị đầu cuối, tiếp điểm, đầu nối, tản nhiệt
• Thiết bị y tế– Linh kiện dụng cụ phẫu thuật, vỏ thiết bị chẩn đoán, vỏ thiết bị cấy ghép
• Hàng không vũ trụ– Giá đỡ, ốc vít, vỏ, các bộ phận trang trí nội thất
• Năng lượng tái tạo– Kẹp gắn tấm năng lượng mặt trời, linh kiện vỏ pin, khung biến tần
• HVAC– Các bộ phận ống gió, vỏ quạt, bảng điều khiển
• Nội thất và phần cứng– Bản lề, giá đỡ, đầu nối, nẹp trang trí
• Viễn thông– Linh kiện che chắn, vỏ đầu nối, linh kiện thiết bị trạm gốc

Cách chúng tôi sản xuất các bộ phận dập – Từ thiết kế đến giao hàng

Bước 1: Thiết kế và đánh giá DFM

Bạn cung cấp bản vẽ 2D hoặc mô hình 3D (STEP, IGES hoặc PDF). Các kỹ sư của chúng tôi xem xét khả năng sản xuất của thiết kế – kiểm tra bán kính, dung sai, độ dày vật liệu và hướng uốn. Chúng tôi cung cấp phản hồi DFM trong vòng 2–3 ngày làm việc để giảm chi phí dụng cụ và cải thiện hiệu suất bộ phận.

Bước 2: Thiết kế và chế tạo dụng cụ

Chúng tôi thiết kế và sản xuất khuôn dập ngay trong nhà. Sự tích hợp theo chiều dọc này giúp chúng tôi có thời gian thực hiện nhanh hơn, chi phí dụng cụ thấp hơn và kiểm soát chất lượng hoàn chỉnh. Lựa chọn thép công cụ (D2, A2 hoặc cacbua cho khối lượng lớn) phù hợp với yêu cầu về vật liệu và khối lượng của bạn.

Bước 3: Lấy mẫu và kiểm tra sản phẩm đầu tiên

Chúng tôi sản xuất tối đa 20 mẫu mẫu mà không tính thêm phí (đối với dụng cụ đã được phê duyệt). Chúng tôi đo mọi kích thước trên bộ so sánh quang học và cung cấp báo cáo Kiểm tra bài viết đầu tiên (FAI) đầy đủ. Bạn kiểm tra và phê duyệt trước khi bắt đầu sản xuất.

Bước 4: Kiểm soát sản xuất và chất lượng

Quá trình sản xuất hoàn toàn diễn ra theo số lượng PO của bạn. Việc kiểm tra trong quá trình diễn ra theo các khoảng thời gian xác định (cứ sau 500–2.000 sản phẩm). Lấy mẫu ngẫu nhiên cuối cùng theo AQL (ANSI/ASQ Z1.4). Mỗi lô hàng đều được kiểm tra kích thước 100% trước khi đóng gói.

Bước 5: Hoạt động phụ và vận chuyển

Chúng tôi cung cấp các dịch vụ thứ cấp nội bộ và hợp tác: mài bavia, khai thác, hàn, mạ (kẽm, niken, thiếc), sơn tĩnh điện và anodizing. Các bộ phận được đóng gói theo đặc điểm kỹ thuật của bạn – số lượng lớn, khay, cuộn hoặc túi – và được vận chuyển với đầy đủ tài liệu.

Đảm bảo chất lượng – Những gì chúng tôi kiểm tra, tại sao nó quan trọng

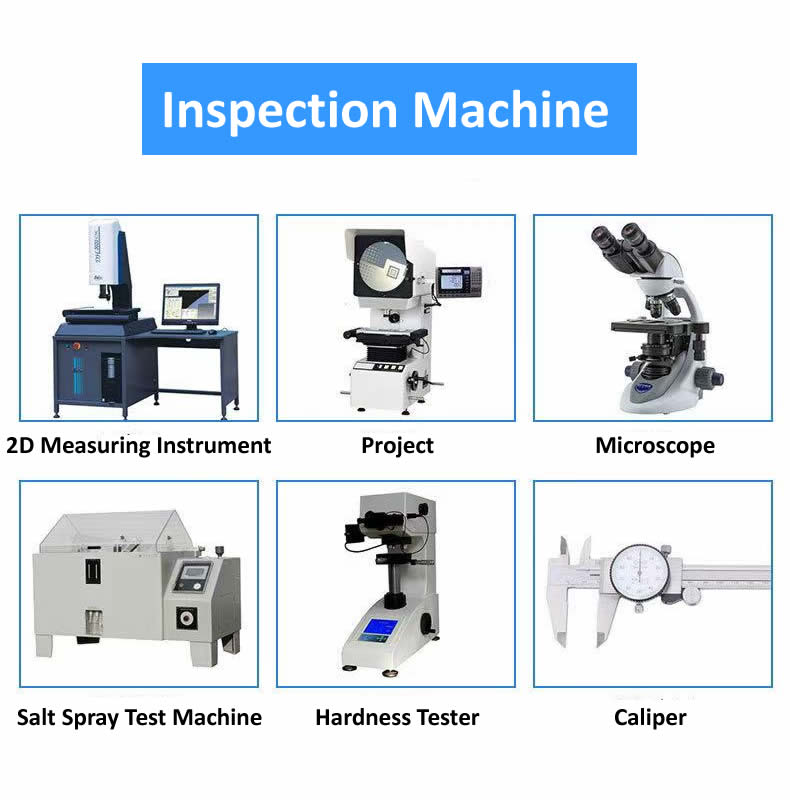

Thiết bị kiểm tra của chúng tôi:

• Hệ thống đo hình ảnh 2.5D– Đo toàn bộ đường viền, vị trí lỗ, độ đồng tâm
• Máy chiếu hồ sơ (bộ so sánh quang học)– Độ sâu khoang, góc uốn, bán kính cạnh
• micromet laser– Đo đường kính tốc độ cao, không tiếp xúc
• Máy đo độ cứng Rockwell– Kiểm tra độ cứng nguyên liệu
• Buồng thử nghiệm phun muối –Thử nghiệm khả năng chống ăn mòn (ASTM B117)
• máy quang phổ– Xác minh thành phần vật liệu của cuộn dây đến

Tất cả thiết bị đều được hiệu chuẩn hàng năm bởi các phòng thí nghiệm bên thứ ba được công nhận. Hồ sơ kiểm tra được lưu giữ trong năm năm.

Đơn hàng của bạn – Những gì chúng tôi gửi cho bạn

Khi các bộ phận dập kim loại chính xác của bạn được giao đến, bạn sẽ nhận được bản ghi đầy đủ về những gì đã được sản xuất và cách nó được xác minh.

Những gì bạn sẽ tìm thấy trong hộp:

• Các bộ phận trong bao bì kín– Dán nhãn mã sản phẩm, số lô, số lượng
• Giấy chứng nhận vật liệu– Thành phần hóa học và đặc tính chịu kéo từ cuộn dây ban đầu
• Báo cáo Kiểm tra Điều đầu tiên (FAI)– Xác minh kích thước hoàn chỉnh (đối với các công cụ mới)
• Báo cáo kiểm tra kích thước– Số đo thực tế từ lô sản xuất
• Giấy chứng nhận mạ– Độ dày được xác minh bằng XRF (nếu có)
• Giấy chứng nhận sự phù hợp– Được ký bởi người quản lý QA của chúng tôi, có thể theo dõi hàng loạt

Được chứng nhận để:ISO 9001:2015, RoHS, REACH

Ba câu hỏi chúng tôi thường trả lời

Hỏi: "Số lượng đặt hàng tối thiểu (MOQ) để dập kim loại chính xác là bao nhiêu?"

Trả lời: Đối với các bộ phận yêu cầu dụng cụ chuyên dụng mới, MOQ thông thường của chúng tôi là 5.000–10.000 chiếc để khấu hao chi phí dụng cụ. Tuy nhiên, chúng tôi cung cấp số lượng linh hoạt để tạo mẫu - chỉ từ 50–500 sản phẩm bằng cách sử dụng dụng cụ mềm tạm thời hoặc cắt laser (đối với các bộ phận phẳng không bị uốn cong). Đối với các bộ phận có thể được sản xuất bằng thư viện công cụ tiêu chuẩn hiện có của chúng tôi, chúng tôi chấp nhận đơn đặt hàng bắt đầu từ 100 chiếc. Gửi bản vẽ của bạn cho một báo giá tùy chỉnh. Chúng tôi cũng cung cấp miễn phí tối đa 20 mẫu mẫu sau khi phê duyệt dụng cụ (khách hàng thanh toán phí vận chuyển).

Hỏi: "Thời gian thực hiện điển hình cho việc dập kim loại chính xác là bao lâu?"

Trả lời: Thời gian thực hiện phụ thuộc vào độ phức tạp của bộ phận và yêu cầu về dụng cụ. Đối với các bộ phận đơn giản có dụng cụ đột dập hoặc đột lỗ thao tác đơn (khuôn hỗn hợp), việc chế tạo dụng cụ thường mất 15–20 ngày làm việc. Các mẫu đầu tiên sẽ có sau 3–5 ngày sau khi hoàn thành công cụ. Đối với các bộ phận phức tạp yêu cầu khuôn dập liên tục với nhiều trạm (uốn, kéo, đúc), thời gian thực hiện dụng cụ dao động từ 25–40 ngày làm việc. Chúng tôi cung cấp công cụ nhanh chóng với một khoản phí bổ sung. Dụng cụ nguyên mẫu (dụng cụ mềm sử dụng nhôm hoặc thép nhẹ) có thể được sản xuất trong 7–10 ngày đối với các lần chạy xác nhận khối lượng thấp.

Hỏi: "Làm cách nào để bắt đầu với dự án dập kim loại chính xác?"

Đáp: Việc bắt đầu rất đơn giản. Gửi cho chúng tôi bản vẽ 2D (PDF) hoặc mô hình 3D (STEP, IGES hoặc SolidWorks) với kích thước, dung sai và vật liệu được chỉ định. Bao gồm số lượng đặt hàng hoặc hàng năm ước tính của bạn và bất kỳ yêu cầu hoàn thiện bề mặt nào. Với thông tin này, chúng tôi sẽ cung cấp báo giá ngân sách trong vòng 24 giờ và báo giá chắc chắn kèm theo phân tích công cụ trong vòng 3–5 ngày làm việc. Đối với các bộ phận đơn giản, chúng ta có thể trích dẫn từ bản phác thảo bằng tay hoặc ảnh chụp rõ ràng với kích thước. Chúng tôi cũng cung cấp phân tích DFM miễn phí - chúng tôi sẽ xem xét thiết kế của bạn và đề xuất cải tiến trước khi bắt đầu tạo công cụ.

Kim loại Nuote - Đông Quan, Trung Quốc. Chứng nhận ISO 9001:2015. Có sẵn các mẫu và đánh giá DFM miễn phí. Liên hệ với chúng tôi cùng với bản vẽ của bạn - chúng tôi sẽ trả lời trong vòng 24 giờ với chi phí dụng cụ, giá sản phẩm và thời gian thực hiện.
