Đinh tán bán rỗng

Bạn biết cảm giác chìm đắm đó. Máy ép hạ xuống, đinh tán rơi xuống và bạn nghe thấy tiếng rắc. Hoặc tệ hơn, bạn không nghe thấy gì, nhưng ba tháng sau, hiện trường lại xảy ra sự cố. Một phần đã vượt qua. Khớp bị lỏng. Khách hàng không hài lòng.

Vấn đề là thế này: hầu hết mọi lúc, đó không phải lỗi của bạn. Bạn đang sử dụng đúng vật liệu. Máy ép của bạn đã được hiệu chỉnh. Thiết kế trông chắc chắn trên giấy. Vậy tại sao làmđinh tán bán rỗng—đôi khi được gọi là đinh tán nửa hình ống, nửa hình ống hoặc đầu rỗng—liên tục bị hỏng trong quá trình sản xuất?

Hãy để tôi hướng dẫn bạn những điều chúng tôi đã học được sau khi tạo ra hàng triệu chiếc tại Nuote Metals. Không phải từ một danh mục. Từ những khách hàng thực tế đã đến với chúng tôi với những vấn đề tương tự mà bạn đang gặp phải.

Quy tắc 70% (Và tại sao nó thay đổi mọi thứ)

Một chiếc đinh tán rắn cần lực khoảng 3,5 tấn để tạo ra phần thân 5mm. Một đinh tán bán rỗng? Khoảng 1,0–1,2 tấn. Đó là lực ít hơn 70%.

Điều đó thực sự có ý nghĩa gì trên dây chuyền sản xuất của bạn?

• Ít căng thẳng hơn đối với dụng cụ của bạn– Máy ép của bạn bền hơn và bạn không phải thay khuôn thường xuyên.
• Ít căng thẳng hơn cho vật liệu của bạn– Nếu bạn đang làm việc với kim loại mỏng, nhựa hoặc các bộ phận phức tạp, mức giảm 70% đó là sự khác biệt giữa khớp sạch và bộ phận bị nứt.
• Chu kỳ nhanh hơn– Máy ép nhẹ hơn thì chu kỳ nhanh hơn. Thời gian dành cho mỗi đinh tán sẽ giảm đi rất nhanh khi bạn chạy 50.000 chiếc.

Nhưng đây là điểm mấu chốt: khoang phải đúng. Quá nông và bạn vẫn đang phải chiến đấu với lực lượng đinh tán vững chắc. Quá sâu, và móc sắt yếu. Tại Nuote Metals, chúng tôi giữ độ sâu khoang ở mức 45–55% chiều dài thùng—điểm lý tưởng nơi bức tường rỗng lăn sạch sẽ mà không bị nứt.

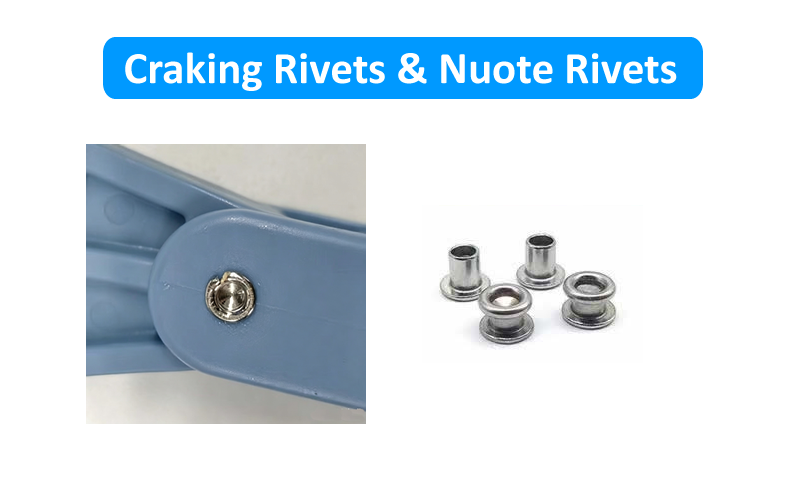

Câu hỏi phổ biến nhất mà chúng tôi nhận được: "Tại sao đinh tán của tôi lại bị nứt?"

Chúng tôi nghe thấy điều này ít nhất hai lần một tuần. Một khách hàng gọi điện, bực bội vì đinh tán của họ bị tách ra trong quá trình lắp đặt. Đây là những gì chúng tôi đã tìm thấy:

Vấn đề #1: Tài liệu không phù hợp với ứng dụng.

Thép không gỉ cứng lại nhanh chóng. Nó mạnh mẽ nhưng không hề tha thứ. Nếu bạn đặt thép không gỉ vào một lỗ kín với áp suất cao, kim loại sẽ cứng lại trước khi có thể lăn và nó sẽ bị nứt. Chuyển sang sử dụng thép hoặc đồng thau có hàm lượng carbon thấp thường giải quyết được vấn đề ngay lập tức. Chúng mềm dẻo hơn và không chống trả theo cách tương tự.

Vấn đề #2: Độ sâu khoang quá sâu.

Nếu khoang vượt quá 55% chiều dài thùng thì thành còn lại quá mỏng để hỗ trợ hoạt động lăn. Các nếp gấp kim loại thay vì cuộn. Chúng tôi đo độ sâu khoang trên mỗi bài viết đầu tiên và chúng tôi có thể điều chỉnh nó lên 45–50% nếu đó là những gì ứng dụng của bạn cần.

Vấn đề #3: Lực đặt quá cao.

Bạn đang sử dụng thiết kế nửa rỗng nhưng bạn đang đặt nó như thể nó chắc chắn. Đinh tán rắn cần lực. Những điều này cần sự khéo léo. Nếu máy ép của bạn được đặt quá cao, bức tường rỗng sẽ bị nứt. Chúng tôi khuyên bạn nên giảm lực 30% khi bạn chuyển từ đặc sang bán rỗng—sau đó điều chỉnh từ đó.

Vấn đề #4: Chiều dài thùng quá ngắn.

Điều này phổ biến một cách đáng ngạc nhiên. Chiều dài thùng phải dài hơn tổng độ dày chồng vật liệu của bạn từ 1,5–2,0mm. Nếu nó quá ngắn, phần rỗng sẽ chạm đáy trước khi hình thành móc sắt và khiến khớp bị yếu. Hãy gửi cho chúng tôi chồng tài liệu của bạn và chúng tôi sẽ đề xuất độ dài chính xác.

Hàng thật: 250.000 đinh tán, không có vết nứt

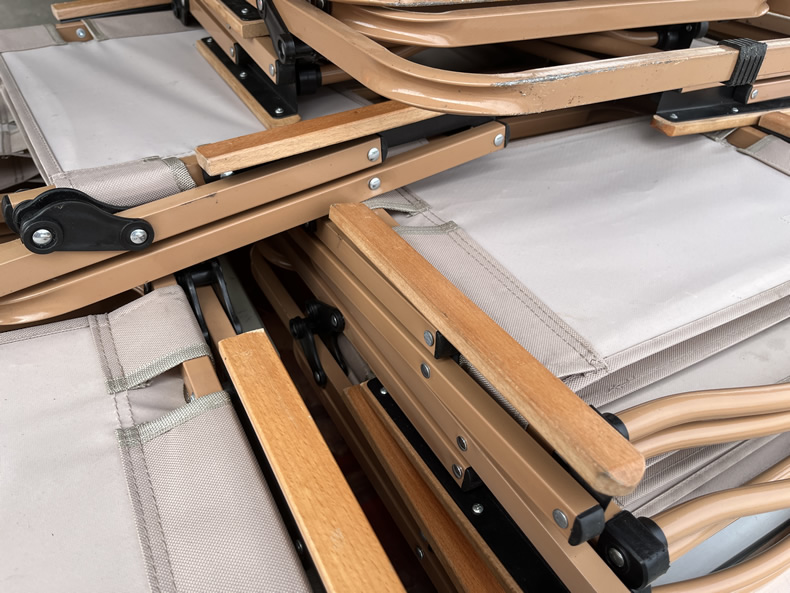

Chúng tôi đã làm việc với một nhà sản xuất đồ nội thất vào năm ngoái. Họ đang làm những chiếc ghế gấp và sử dụng những chiếc đinh tán chắc chắn cho bản lề dạng cắt kéo. Tỷ lệ từ chối ở mức 6–7%. Những chiếc đinh tán chắc chắn đã làm nứt ống lót nylon. Họ cần một giải pháp cho phép họ duy trì tốc độ sản xuất mà không làm hỏng các bộ phận.

Chúng tôi cung cấp đinh tán bán rỗng bằng thép mạ kẽm—cân 4,0mm, đầu tròn 7,0mm, chiều dài nòng 10,0mm. Khoang này giảm lực ép từ 3,5 tấn xuống còn 1,0 tấn. Các vết nứt dừng lại. Hoàn toàn.

Họ đã thử nghiệm 1.000 sản phẩm trên 500 chiếc ghế, thực hiện 50.000 chu kỳ điều chỉnh và không có lỗi nào xảy ra. Hiện họ đặt hàng 250.000 đinh tán bán rỗng mỗi năm từ Nuote Metals và tỷ lệ từ chối của họ là dưới 0,3%.

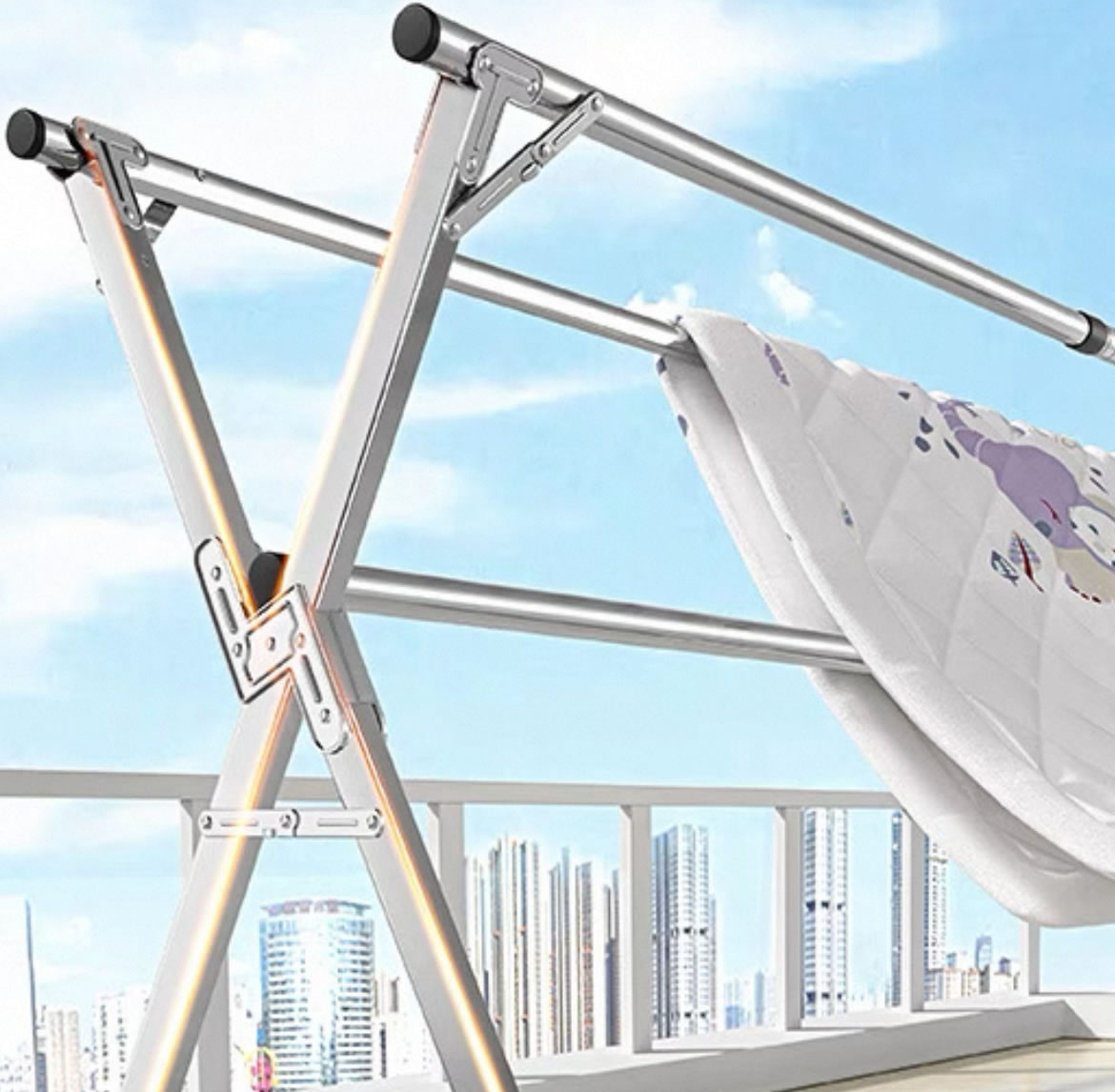

Một cái khác: 300.000 đinh tán cho giá đỡ nhôm

Một nhà sản xuất giá phơi đồ bằng nhôm lại gặp phải một vấn đề khác. Những chiếc đinh tán bằng nhôm nguyên khối của họ hoạt động tốt nhưng dây chuyền lắp ráp rất chậm. Lực cài đặt cao có nghĩa là phải thiết lập máy ép cẩn thận và bất kỳ sự điều chỉnh sai lệch nào cũng có thể làm biến dạng ống mỏng.

Chúng tôi đã cung cấp cho họ những chiếc đinh tán bán rỗng bằng nhôm: thân 4,0mm, đầu tròn 7,0mm, chiều dài nòng 10,0mm. Kết thúc đơn giản. Không có gì lạ mắt.

Lực thiết lập giảm 60%. Sự biến dạng biến mất. Tốc độ lắp ráp tăng lên 35%. Họ đã thử nghiệm 1.000 chiếc đinh tán trên 500 giá đỡ, chạy 10.000 chu kỳ gấp với tải trọng 15kg và không hề bị lỏng. Bây giờ họ đặt hàng 300.000 chiếc mỗi năm từ chúng tôi.

Những gì chúng tôi thực sự làm

Đinh tán bán rỗng từ Nuote Metals có:

• Đường kính thân:1,5mm đến 8,0mm
• Nguyên vật liệu: Thép carbon thấp, thép không gỉ (304/316), đồng thau (C2680), đồng (C11000), nhôm (5052/5056)

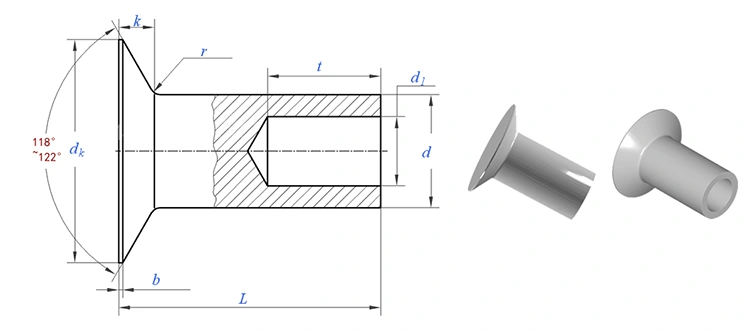

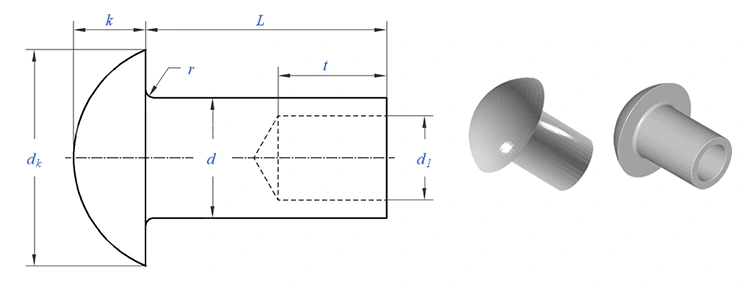

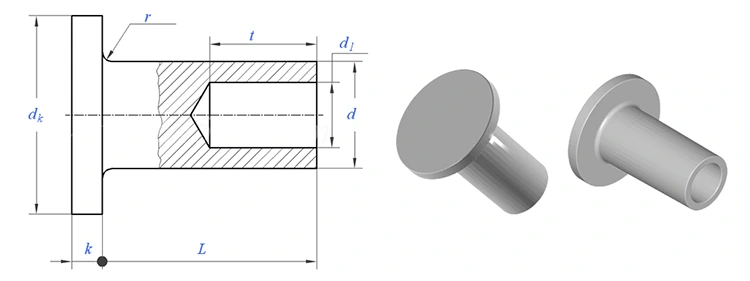

• Phong cách đầu:Tròn, phẳng, hình bầu dục, giàn, chảo, phổ thông, nấm, chìm
• Kết thúc:Mạ kẽm, oxit đen, thụ động, sơn mài, mạ niken, cổ, anodized, trơn

Tất cả các độ dài tùy chỉnh. Không có gì ngoài kệ. Bởi vì mỗi ứng dụng đều khác nhau.

Quy trình: Chúng tôi kiểm tra những gì và tại sao

Chúng tôi không kiểm tra hàng loạt một cách ngẫu nhiên. Mỗi lô đều trải qua điều này:

• Dây đến - Đường kính và độ cứng được kiểm tra trước khi sản xuất. Máy quang phổ xác minh thành phần vật liệu. Nếu cuộn dây không đúng thông số kỹ thuật, chúng tôi sẽ loại bỏ nó trước khi nó chạm vào máy ép.
• Bài đầu tiên – 10 đinh tán được đo trên máy so sánh quang học. Mọi kích thước đều được xác minh—chuôi, đầu, chiều dài nòng, độ sâu khoang.
• Đang xử lý - 5 đinh tán cho mỗi 500 chiếc. Các kích thước quan trọng được kiểm tra bằng thước cặp kỹ thuật số. Bất kỳ sự trôi dạt nào cũng sẽ dừng máy ép.
• Kiểm tra cài đặt - Cứ sau 2.000 chiếc, chúng tôi đặt 3 chiếc thành mẫu vật liệu thực tế của bạn. Chúng tôi kiểm tra móc sắt xem có tính đối xứng, độ kín và vết nứt không.
• Phân loại cuối cùng - kiểm tra quang học 100%. Mẫu AQL được xác minh thủ công.

Dung sai chúng tôi nắm giữ:

Những gì bạn nhận được khi đặt hàng

Khi đinh tán của bạn đến nơi, bạn sẽ nhận được một bản ghi hoàn chỉnh:

• Giấy chứng nhận vật liệu – Thành phần hóa học và đặc tính kéo từ cuộn dây ban đầu. Có thể truy nguyên theo số nhiệt.
• Phiếu kiểm tra – Số đo thực tế của 10 đinh tán từ lô của bạn. Không phải "trong mức cho phép" - con số thực tế.
• Giấy chứng nhận hoàn thiện - Độ dày lớp mạ được xác minh bằng XRF (nếu có).
• Tài liệu tuân thủ - Được ký bởi người quản lý QA của chúng tôi, với số lô duy nhất.

Chúng tôi giữ bản sao trong năm năm. Bạn cũng nên giữ của bạn.

Ba câu hỏi chúng tôi thực sự nhận được

Hỏi: "Sự khác biệt giữa hình bán rỗng và nửa hình ống là gì?"

Đ: Không có gì. Chúng là cùng một sản phẩm. Hai tên cho cùng một dây buộc—một loại đinh tán có khoang nông ở đuôi. Một số ngành sử dụng thuật ngữ này, một số ngành khác. Chúng tôi làm cả hai.

Hỏi: "Tôi có thể sử dụng những thứ này ngoài trời không?"

A: Vâng, với sự hoàn thiện đúng đắn. Đối với các ứng dụng ngoài trời, chúng tôi khuyên bạn nên:

• Đinh tán bán rỗng bằng thép không gỉ (304 hoặc 316) với lớp hoàn thiện thụ động để chống ăn mòn vĩnh viễn
• Thép mạ kẽm với cromat màu vàng cho khả năng chống phun muối 96 giờ
• Nhôm với lớp hoàn thiện anodized để lắp ráp ngoài trời nhẹ

Hỏi: "Làm cách nào để chọn chiều dài thùng phù hợp?"

A: Chiều dài thùng = độ dày chồng vật liệu của bạn + 1,5–2,0mm. Nếu bạn nối hai tấm 2mm (tổng cộng 4mm), hãy chọn chiều dài nòng 5,5–6,0mm. Quá ngắn và độ bám yếu. Quá dài, và thùng nhàu nát. Hãy gửi cho chúng tôi chồng tài liệu của bạn và chúng tôi sẽ đề xuất độ dài chính xác.

Kim loại Nuote - Đông Quan, Trung Quốc. Chứng nhận ISO 9001:2015. Mẫu miễn phí có sẵn. Liên hệ với chúng tôi kèm theo thông số kỹ thuật của bạn—chúng tôi sẽ phản hồi trong vòng 24 giờ kèm theo chi phí dụng cụ (nếu có), giá sản phẩm và thời gian giao hàng.
