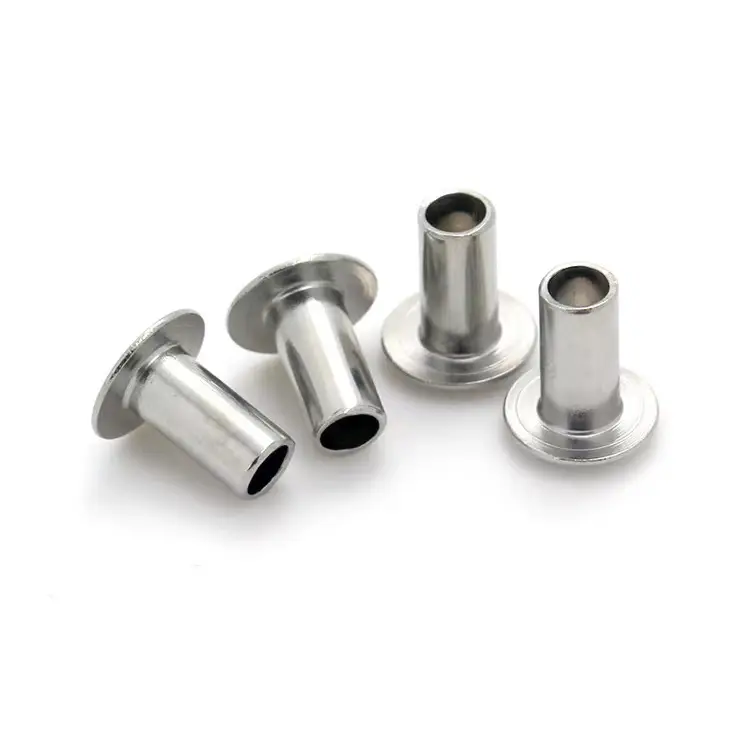

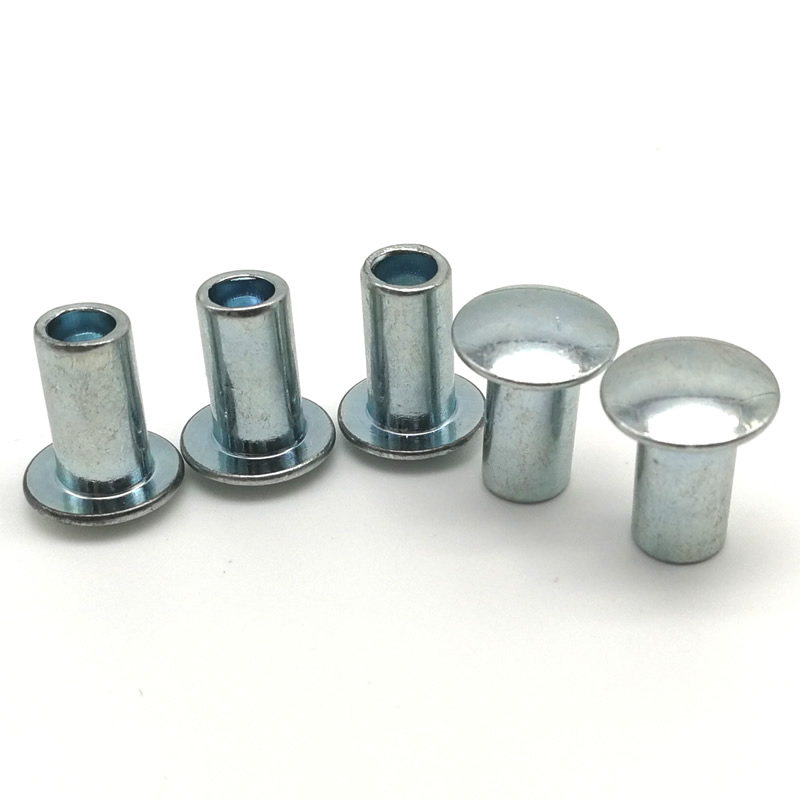

Đinh tán bán hình ống thép

Đối với dây chuyền sản xuất khối lượng lớn cần buộc chặt nhanh chóng, đáng tin cậy,đinh tán bán ống théptừ Nuote Metals mang lại sự cân bằng lý tưởng. Không giống như đinh tán đặc đòi hỏi lực cao và thiết bị nặng, thiết kế hình bán nguyệt—rỗng một phần ở đuôi—giảm lực đóng khoảng 70% trong khi vẫn giữ được phần lớn độ bền cắt. Kết quả là dây buộc được lắp đặt nhanh chóng, hoạt động với dụng cụ nhẹ hơn mà vẫn mang lại mối nối cố định, đáng tin cậy.

Đinh tán đầu nguội Nuote Metals từ thép cacbon thấp với lớp mạ kẽm tùy chọn hoặc các lớp hoàn thiện khác. Với hơn mười năm kinh nghiệm sản xuất và chứng nhận ISO 9001:2015 đầy đủ, đinh tán hình bán nguyệt của chúng tôi được các nhà sản xuất ô tô, HVAC và thiết bị công nghiệp trên toàn thế giới tin tưởng.

Điều gì tạo nên sự khác biệt của đinh tán hình bán nguyệt

Đặc điểm nổi bật của đinh tán hình bán nguyệt là khoang nông ở đầu đuôi—thường bằng 45–55% chiều dài nòng. Trong quá trình lắp đặt, chỉ có thành mỏng của phần rỗng này cuộn ra ngoài để tạo thành móc cài. Điều này về cơ bản khác với đinh tán đặc, trong đó toàn bộ thân đinh tán phải biến dạng.

Đối với hầu hết các ứng dụng công nghiệp, ô tô, HVAC và phần cứng, đinh tán hình bán nguyệt mang lại đủ sức mạnh trong khi vẫn duy trì hiệu quả sản xuất.

Thông số kỹ thuật - Vật liệu, kích thước và hoàn thiện

Thuộc tính vật liệu

Kích thước tiêu chuẩn

Chúng tôi sản xuấtđinh tán bán ống théptrong các đường kính thân sau. Kiểu đầu, đường kính đầu và chiều dài nòng khác nhau tùy theo kích thước và được cung cấp dưới dạng phạm vi tiêu chuẩn. Kích thước tùy chỉnh có sẵn theo yêu cầu.

Dung sai: Đường kính thân ± 0,05mm, đường kính đầu ± 0,15mm, chiều dài tổng thể ± 0,15mm. Chiều dài đinh tán được đo từ mặt dưới của đầu đinh tán. Chiều dài thùng và đường kính đầu tùy chỉnh có sẵn theo yêu cầu. Không tính phí dụng cụ cho các kích thước tiêu chuẩn được liệt kê ở trên.

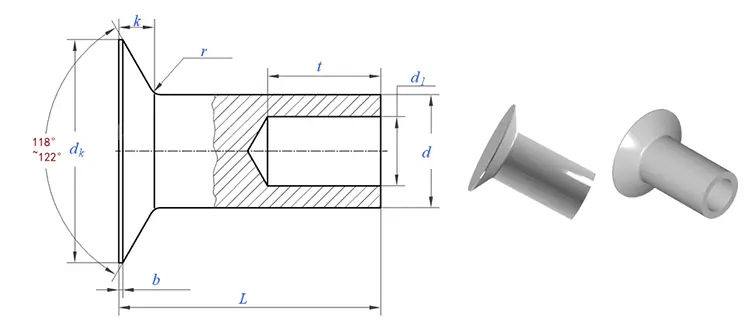

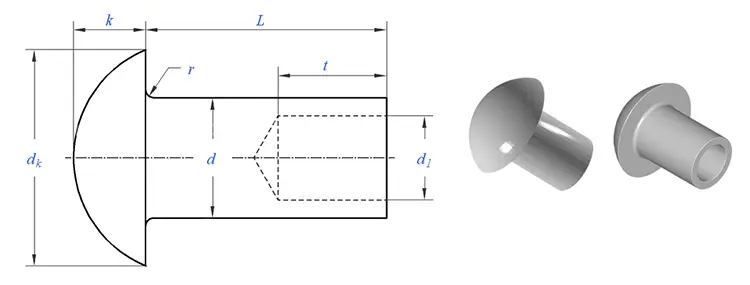

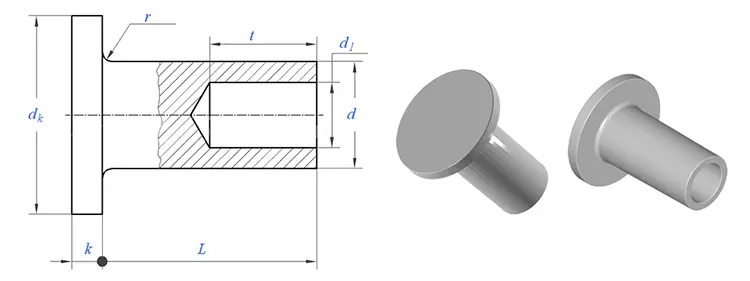

Kiểu đầu có sẵn

Hoàn thiện bề mặt

Đối với các ứng dụng ngoài trời hoặc tiếp xúc với hơi ẩm, chúng tôi đặc biệt khuyên dùng đinh tán bán ống bằng thép mạ kẽm.

Dữ liệu cơ học (Đinh tán thép 5 mm, đặt thành tấm thép 2 mm)

Xem cách chúng tôi làm đinh tán

Máy ép đầu nguội của chúng tôi tạo thành các đinh tán từ dây theo một trình tự liên tục duy nhất—vẽ, cắt, tạo đầu mối, ép đùn khoang và cắt tỉa. Video hiển thị toàn bộ quá trình từ cấp dây đến tháo đinh tán thành phẩm, với khả năng giám sát chất lượng theo thời gian thực ở mọi giai đoạn.

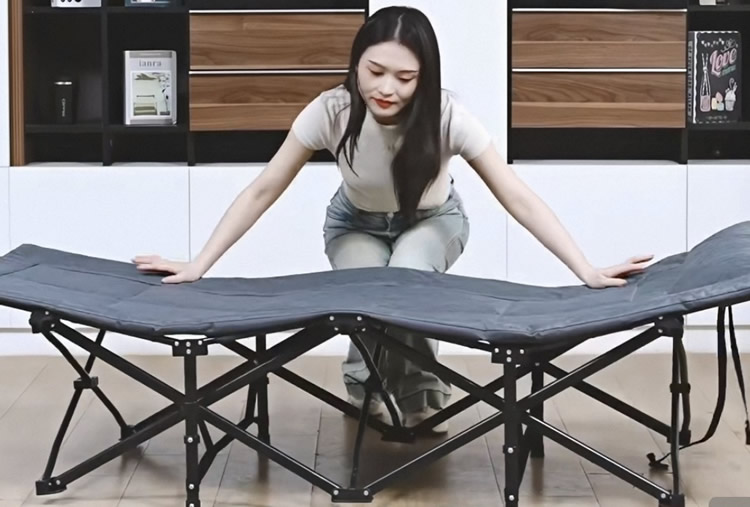

Một ví dụ thực tế của khách hàng – Lắp ráp khung giường gấp

Đây là một trong nhiều ứng dụng của đinh tán dạng bán ống. Chúng tôi đưa nó vào để hiển thị việc sử dụng sản xuất thực tế chứ không phải để đề xuất giới hạn.

Một nhà sản xuất giường gấp di động để cắm trại và cứu trợ khẩn cấp cần một loại đinh tán đáng tin cậy, tiết kiệm chi phí cho các khớp bản lề cắt kéo. Khung giường gấp sử dụng ống thép dày 1,8mm. Các đinh tán rắn trước đây yêu cầu lực cài đặt cao, đôi khi làm biến dạng ống trong quá trình lắp ráp và làm chậm dây chuyền sản xuất. Khách hàng cũng muốn có lớp hoàn thiện chống gỉ để thỉnh thoảng sử dụng ngoài trời.

Nuote Metals cung cấp đinh tán bán hình ống bằng thép mạ kẽm – đường kính thân 5,0mm, đầu giàn 9,0mm, chiều dài nòng 12,0mm – tổng cộng 600.000 chiếc cho đơn hàng đầu tiên. Khoang hình bán nguyệt giảm hơn 60% lực cài đặt, loại bỏ sự biến dạng của ống. Đầu giàn rộng phân bổ lực kẹp đều, ngăn ngừa hiện tượng kéo qua. Lớp mạ kẽm cung cấp khả năng chống phun muối trong 72 giờ, đảm bảo đinh tán không bị rỉ sét sau khi tiếp xúc với điều kiện ẩm ướt.

Khách hàng đã thử nghiệm đinh tán trên 1.000 chiếc giường gấp. Sau 5.000 chu kỳ gấp và thử nghiệm trong buồng ẩm, không quan sát thấy hiện tượng lỏng lẻo hay rỉ sét. Kể từ đó, họ đã đặt hàng lại với tổng số hơn 2 triệu chiếc và hiện chỉ định đinh tán của chúng tôi cho toàn bộ dòng sản phẩm giường gấp của họ.

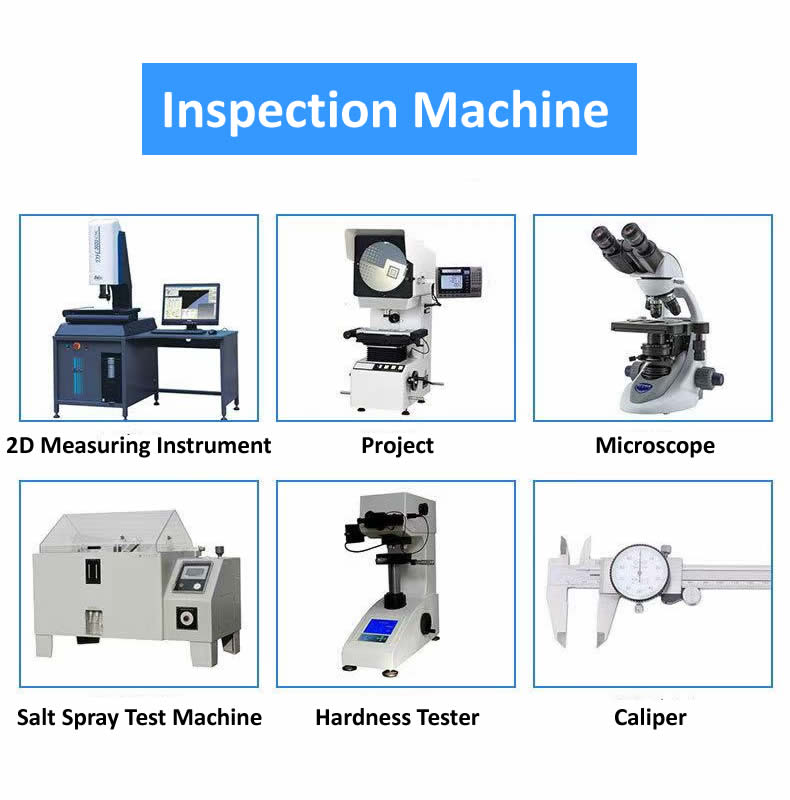

Thiết bị kiểm tra nội bộ của chúng tôi

Chúng tôi duy trì đầy đủ các thiết bị kiểm tra đã được hiệu chuẩn để xác minh từng lô đinh tán bán ống thép:

• Thước cặp kỹ thuật số– Để kiểm tra kích thước nhanh chóng trong quá trình sản xuất
• Micromet– Để đo chính xác đường kính thân và độ dày thành
• Hệ thống đo hình ảnh 2.5D– Để đo đường viền đầy đủ và xác minh độ đồng tâm
• Máy chiếu hồ sơ (bộ so sánh quang học)– Để kiểm tra độ sâu khoang, góc đầu và bán kính cạnh
• micromet laser– Để đo đường kính không tiếp xúc, tốc độ cao
• Máy đo độ cứng Rockwell– Để kiểm tra độ cứng của nguyên liệu thô
• Buồng thử nghiệm phun muối– Để kiểm tra khả năng chống ăn mòn của đinh tán mạ (ASTM B117)
• máy quang phổ– Để xác minh thành phần vật liệu của cuộn dây đến
• Máy kiểm tra đa năng– Để kiểm tra độ bền cắt và độ bền kéo

Tất cả thiết bị đều được hiệu chuẩn hàng năm bởi các phòng thí nghiệm bên thứ ba được công nhận. Hồ sơ kiểm tra được lưu giữ trong năm năm.

Kiểm soát chất lượng của chúng tôi – Một đinh tán, tám lần kiểm tra

Chúng tôi không dựa vào việc lấy mẫu ngẫu nhiên. Mỗi lô đinh tán đều đi qua tám cổng chất lượng riêng biệt trước khi rời khỏi nhà máy của chúng tôi. Nguyên tắc rất đơn giản: đo lường sớm, đo lường thường xuyên và không bao giờ giả định.

• Kiểm tra đường kính nguyên liệu– Dây vào được đo bằng micromet laser. Dung sai đường kính: ± 0,02mm. Bất kỳ cuộn dây nào nằm ngoài phạm vi này đều bị từ chối trước khi nó chạm vào các tiêu đề của chúng tôi.
• Kiểm tra độ cứng nguyên liệu– Một mẫu từ mỗi cuộn dây được kiểm tra trên máy đo độ cứng Rockwell. Đối với thép cacbon thấp, chúng tôi yêu cầu HRB 60–80. Quá mềm và đinh tán sẽ biến dạng trong quá trình di chuyển. Quá cứng và khoang có thể bị nứt.
• Kiểm tra sự xuất hiện của bài viết đầu tiên– Sau khi thiết lập dụng cụ, 10 đinh tán đầu tiên được kiểm tra bằng mắt dưới độ phóng đại. Chúng tôi tìm kiếm các vết nứt, vết lóe sáng, đầu không đều hoặc vết trên bề mặt. Bất kỳ khiếm khuyết có thể nhìn thấy sẽ dừng máy ép.
• Kiểm tra chiều bài viết đầu tiên– 10 đinh tán giống nhau được đo trên máy so sánh quang học. Đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. Tất cả phải nằm trong dung sai bản vẽ trước khi bắt đầu sản xuất.
• Kiểm tra trong quá trình– Trong quá trình sản xuất hàng loạt, người vận hành kéo 5 đinh tán cứ 500 chiếc. Kích thước được xác minh bằng thước cặp kỹ thuật số và thước đo đi/không đi để đo độ sâu khoang. Bất kỳ sự trôi dạt nào đều kích hoạt việc điều chỉnh dụng cụ.
• Cài đặt thử nghiệm (đinh tán thử nghiệm)– Cứ 2.000 chiếc chúng tôi đặt 3 chiếc đinh tán thành một mẫu vật liệu đại diện (cùng độ dày và chủng loại với bộ lắp ráp của bạn). Móc sắt được kiểm tra tính đối xứng và độ kín. Không chấp nhận đinh tán lỏng hoặc nứt.
• Thử nghiệm phun muối (nếu cần)– Đối với đinh tán ngoài trời hoặc đinh tán mạ, chúng tôi gửi mẫu đến phòng thí nghiệm để thử nghiệm phun muối theo tiêu chuẩn ASTM B117. Mạ kẽm: 48–96 giờ. Giấy chứng nhận được cấp theo lô.
• Kiểm tra đầu ra cuối cùng– Trước khi đóng gói, từng đinh tán đều được đưa qua máy phân loại quang học. Camera kiểm tra đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. Từ chối sẽ tự động được đẩy ra. Sau đó, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) sẽ được lấy để xác minh thủ công.

Một chiếc đinh tán hình bán nguyệt bằng thép tồn tại qua tất cả tám bước đã sẵn sàng rời khỏi nhà máy của chúng tôi. Chúng tôi lưu giữ hồ sơ của mỗi lần kiểm tra trong 5 năm.

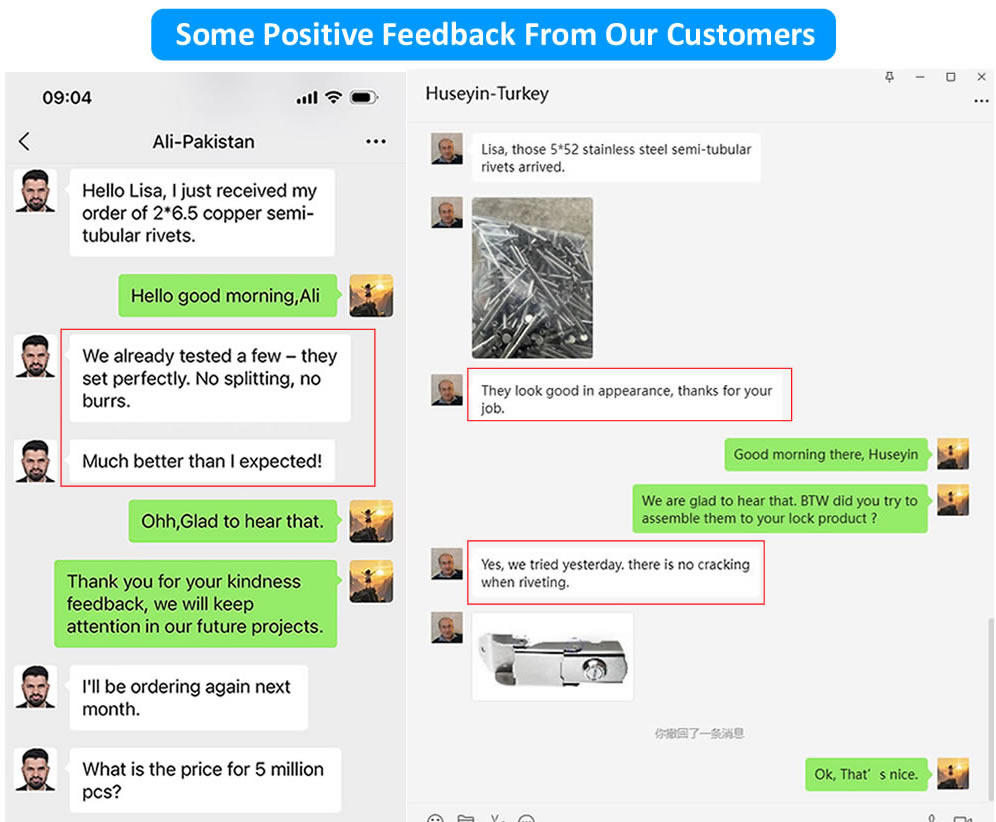

Khách hàng của chúng tôi nói gì - Phản hồi thực tế

Chứng nhận và danh dự của chúng tôi

Nuote Metals duy trì các chứng nhận và chứng nhận sau:

• ISO 9001:2015– Hệ thống quản lý chất lượng được chứng nhận bởi TÜV SÜD
• Tuân thủ RoHS– Được xác minh bởi thử nghiệm của bên thứ ba của SGS
• tuân thủ REACH– Khai báo SVHC hiện tại
• ASTM F1941– Mạ kẽm đạt tiêu chuẩn
• Báo cáo thử nghiệm của SGS– Có sẵn theo yêu cầu cho từng lô cụ thể

Tất cả các chứng nhận và báo cáo thử nghiệm đều có sẵn theo yêu cầu.

Nơi sử dụng đinh tán hình bán thép

Chúng là lựa chọn ưu tiên cho các ứng dụng ưu tiên sức mạnh, tốc độ và hiệu quả chi phí:

• Sản xuất đồ nội thất– Giường gấp, ghế, sofa, cụm bản lề, khớp khung
• Công nghiệp ô tô– Lót phanh, mặt ly hợp, ốp trang trí nội thất, ốp thân xe
• thiết bị HVAC– Lắp ráp tủ, nối ống gió, vỏ quạt
• Thiết bị công nghiệp– Bảo vệ máy móc, bảng điều khiển, linh kiện băng tải
• Sự thi công– Kết nối kết cấu nhẹ, khung kim loại, phần cứng kiến ​​trúc
• Điện tử– Lắp ráp linh kiện, lắp ráp khung máy, bế tắc board mạch
• Đồ da và bọc ghế– Lỗ đai, phần cứng túi, phụ kiện vải

Cách chúng tôi làm việc – Thông tin thực tế

• Mẫu– 20–50 miếng miễn phí cho kích thước tồn kho tiêu chuẩn (khách hàng trả tiền vận chuyển)
• Lệnh dùng thử– 10.000 chiếc được đề xuất cho lần xác nhận đầu tiên
• MOQ– 2.000 chiếc (kích thước tiêu chuẩn), 5.000 chiếc (kiểu thùng hoặc đầu tùy chỉnh)
• Thời gian giao hàng (có hàng)– 5–7 ngày làm việc
• Thời gian thực hiện (tùy chỉnh)– 10–12 ngày làm việc
• Phí dụng cụ– Không áp dụng cho kiểu đầu tiêu chuẩn và đường kính thân (1,5–8 mm)

Ba câu hỏi chúng tôi thường trả lời

Câu 1: Sự khác biệt giữa đinh tán hình bán nguyệt bằng thép và đinh tán bằng thép đặc là gì? Khi nào tôi nên chọn phiên bản bán ống?

A: Sự khác biệt cơ bản là khoang rỗng ở đuôi. Đinh tán hình bán nguyệt bằng thép có khoang nông ở đầu, chỉ cần 25–30% lực cần thiết cho đinh tán đặc có cùng đường kính. Điều này giúp việc lắp đặt nhanh hơn và nhẹ nhàng hơn trên các vật liệu xung quanh. Đinh tán rắn mang lại độ bền cắt cao hơn một chút (dạng bán ống giữ lại 80–90% độ bền đinh tán rắn) nhưng yêu cầu thiết bị nặng và nhiều thời gian hơn. Đối với hầu hết các ứng dụng công nghiệp, ô tô, HVAC và phần cứng—bao gồm cả hộp giường gấp ở trên—đinh tán hình bán nguyệt cung cấp đủ độ bền trong khi vẫn duy trì hiệu quả sản xuất. Chỉ chọn đinh tán đặc cho tải trọng kết cấu cực lớn trong đó cường độ cắt tối đa là ưu tiên duy nhất.

Câu 2: Có thểđinh tán bán ống thépsử dụng ngoài trời mà không bị rỉ sét?

A: Vâng, với sự hoàn thiện đúng đắn. Thép không tráng phủ sẽ nhanh chóng bị rỉ sét khi tiếp xúc với độ ẩm. Đinh tán bằng thép cacbon thấp tiêu chuẩn của chúng tôi hiện có lớp mạ kẽm (trong, xanh lam hoặc vàng) mang lại khả năng chống phun muối từ 48–96 giờ—đủ để sử dụng trong nhà và ngoài trời có mái che. Đối với vỏ giường gấp ở trên, lớp mạ kẽm mang lại khả năng bảo vệ trong 72 giờ trước các điều kiện ẩm ướt không thường xuyên. Đối với môi trường ven biển hoặc ngoài trời đòi hỏi khắt khe hơn, chúng tôi khuyên bạn nên chuyển sang đinh tán hình bán nguyệt bằng thép không gỉ (304 hoặc 316) có khả năng bảo vệ chống phun muối từ 200–1.000+ giờ.

Câu hỏi 3: Làm cách nào để chọn chiều dài thùng chính xác cho đinh tán hình bán nguyệt bằng thép?

Đáp: Chọn chiều dài thùng dài hơn tổng độ dày chồng vật liệu của bạn khoảng 1,5–2,0mm. Ví dụ: nếu bạn nối hai tấm thép 2mm (tổng cộng 4mm), hãy chọn chiều dài nòng là 5,5–6,0mm. Chiều dài bổ sung này cung cấp đủ vật liệu để phần rỗng cuộn ra ngoài và tạo thành một móc cài an toàn mà không bị chạm đáy. Nếu nòng quá ngắn thì chốt sẽ yếu. Quá dài, thùng có thể bị nhàu nát. Chiều dài đinh tán được đo từ mặt dưới của đầu đinh tán đến phần cuối của thân đinh tán. Hãy gửi cho chúng tôi độ dày ngăn xếp vật liệu của bạn và chúng tôi sẽ đề xuất chiều dài thùng chính xác.

Sẵn sàng để tối ưu hóa dây chuyền lắp ráp của bạn?

Nếu bạn hiện đang sử dụng đinh tán rắn và xử lý việc lắp ráp chậm, vật liệu bị biến dạng hoặc chi phí dụng cụ cao, hãy chuyển sangđinh tán bán ống thépcó thể tạo ra sự khác biệt đáng kể.

Những gì chúng tôi cung cấp cho bạn:

• Nhiều kiểu đầu - Tròn, hình bầu dục, giàn, phẳng và chìm
• Phạm vi thân rộng – 1,5mm đến 8,0mm
• Độ dài tùy chỉnh – Chiều dài thùng cho ngăn xếp vật liệu chính xác của bạn
• Mạ kẽm theo tiêu chuẩn – bảo vệ phun muối 48–96 giờ
• ISO 9001:2015– Hệ thống chất lượng đầy đủ với tài liệu có thể truy nguyên

Bắt đầu theo ba bước:

• Gửi cho chúng tôi thông số kỹ thuật của bạn - Đường kính thân, chiều dài thùng (hoặc độ dày chồng vật liệu), kiểu đầu, độ hoàn thiện và số lượng
• Chúng tôi phản hồi trong vòng 24 giờ – Với chi phí dụng cụ (nếu có), giá sản phẩm và thời gian thực hiện
• Chúng tôi gửi mẫu - 20–50 mẫu miễn phí để bạn kiểm tra trên chất liệu thực tế của mình

Gửi yêu cầu của bạn đến Nuote Metals ngay hôm nay.
