Đinh tán đầu giàn

Đinh tán đầu giànlà những gì bạn chỉ định khi đầu tròn hoặc đầu phẳng không đủ rộng. Đầu giàn có đường kính đầu gấp 2,2–2,8 lần đường kính thân – rộng hơn đáng kể so với đầu tròn (1,6–1,8×) và đầu phẳng (2,0–2,5×). Chiều rộng bổ sung này tạo ra bề mặt chịu lực lớn hơn, phân bổ lực kẹp trên một khu vực rộng hơn. Kết quả: đinh tán giữ nguyên vị trí mà không kéo qua các vật liệu mềm hoặc giòn.

Khi bạn nối nhựa, tấm kim loại mỏng, gỗ mềm hoặc vật liệu composite, đầu giàn rộng là sự khác biệt giữa mối nối bền và mối nối bị hỏng.

Giàn so với tròn – Tại sao chiều rộng lại quan trọng

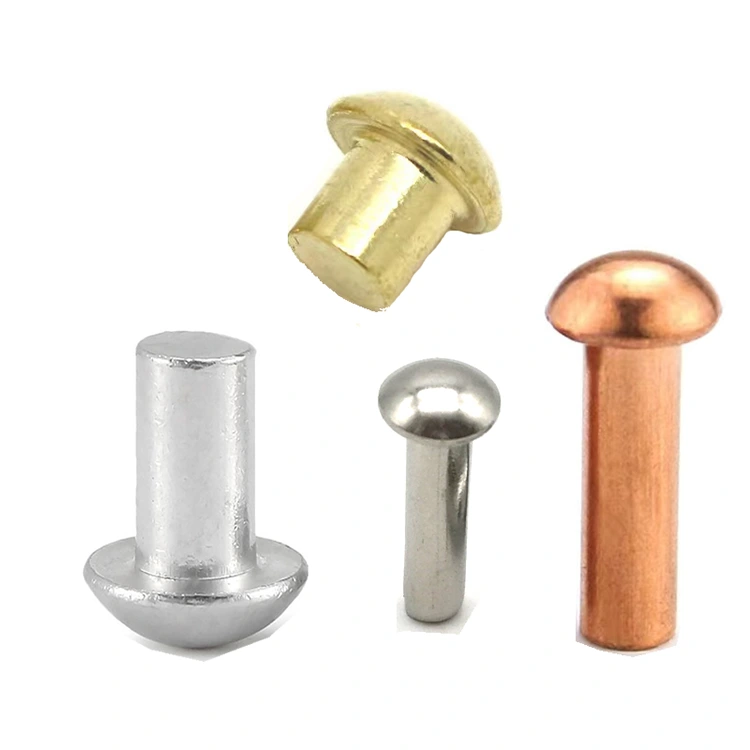

Những gì chúng tôi tạo ra – Hai kiểu dáng, năm chất liệu

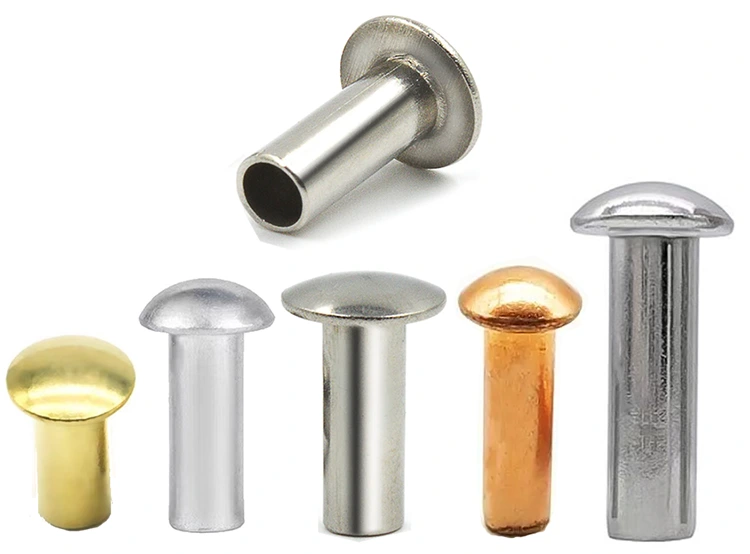

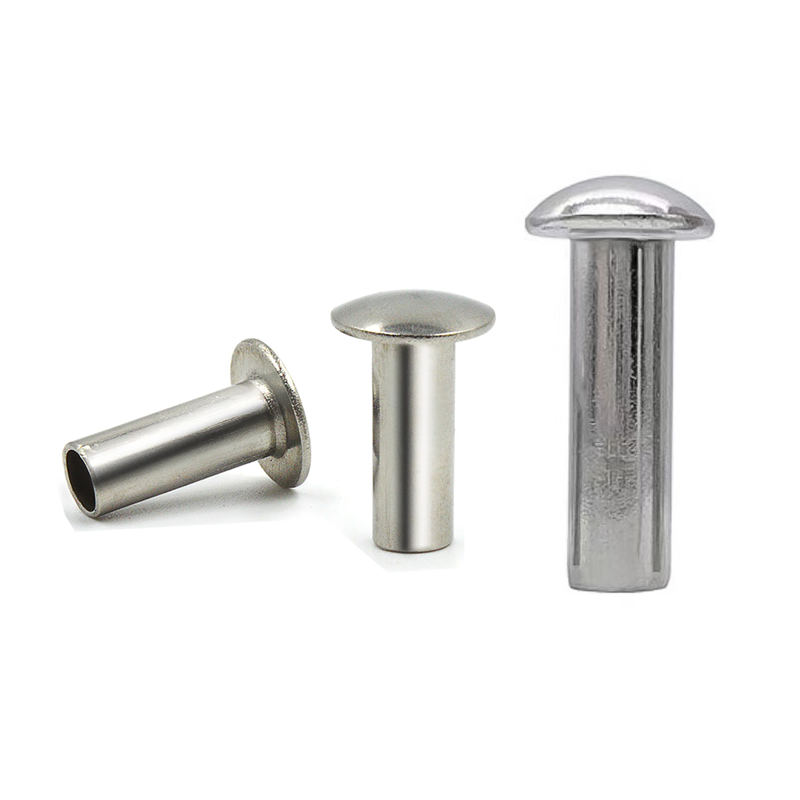

Đinh tán đầu giàncó sẵn ở dạng rắn và bán ống. Kiểu đầu này không có dạng ống đầy đủ do hình dạng của mái vòm rộng và nông.

Vật liệu có sẵn:Thép carbon thấp, thép không gỉ (304/316), đồng thau (C2680), đồng (C11000), nhôm (5052/5056)

Kết thúc: Mạ kẽm, oxit đen, thụ động, sơn mài, mạ niken, đồ cổ, anodized, trơn – tùy thuộc vào vật liệu.

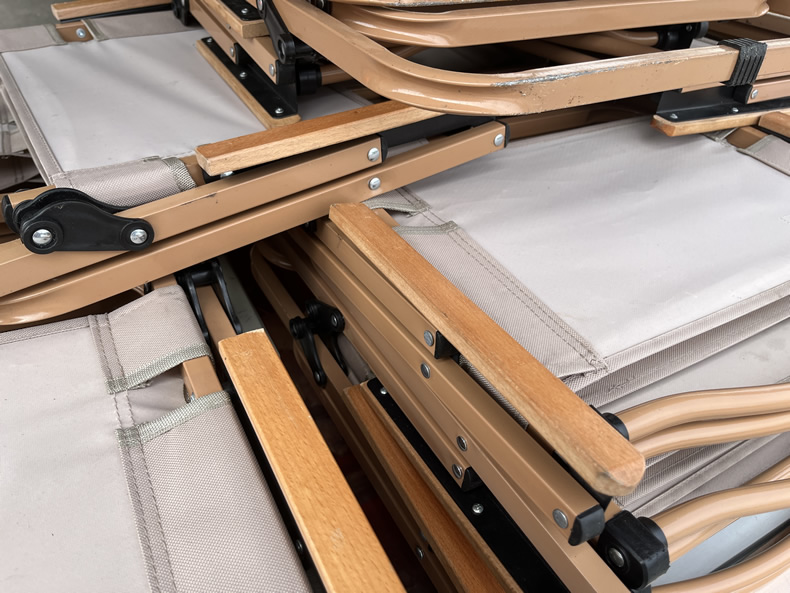

Ứng dụng thực tế – Hỗ trợ ghế gấp

Một nhà sản xuất đồ nội thất đang sản xuất những chiếc ghế gấp có vỏ ghế bằng polypropylen gắn vào khung thép. Thiết kế ban đầu sử dụng đinh tán đầu tròn ở bốn điểm gắn. Sau vài tháng sử dụng, các đầu đinh tán bị kéo xuyên qua lớp nhựa – bề mặt chịu lực hẹp không thể chịu tải khi người ta ngồi xuống.

Nhà sản xuất đã thử sử dụng vòng đệm dưới đầu tròn. Nó hoạt động nhưng tốn thêm thời gian lắp ráp và chi phí linh kiện. Họ cần một dây buộc có thể thực hiện cả hai công việc – chịu lực rộng và lắp đặt nhanh.

Nuote Metals cung cấp đinh tán hình bán nguyệt đầu giàn thép mạ kẽm – thân 4,0mm, đầu giàn 10,5mm, chiều dài nòng 10,0mm. Đầu giàn rộng thay thế cả đầu tròn và vòng đệm trong một bộ phận. Khoang hình bán nguyệt giữ lực ép ở mức thấp, ngăn ngừa các vết nứt trên polypropylen. Lớp mạ kẽm giúp chống gỉ cho kết nối khung thép.

Khách hàng đã vận chuyển 1.000 chiếc ghế qua dây chuyền lắp ráp của họ. Các đinh tán đầu giàn được đặt sạch sẽ, được giữ chặt và loại bỏ nhu cầu sử dụng vòng đệm riêng biệt. Không có sự kéo qua. Không có vết nứt. Không có bước lắp ráp bổ sung.

Tùy chọn tiêu chuẩn – Tùy chỉnh theo đặc điểm kỹ thuật của bạn

Đinh tán đầu giànđược sản xuất theo yêu cầu chính xác của bạn. Vì đường kính đầu rộng hơn đáng kể so với các kiểu đầu khác nên chúng tôi sản xuất từng đơn hàng để phù hợp với độ dày vật liệu và kích thước lỗ cụ thể của bạn.

Những gì chúng tôi cần ở bạn:

• Đường kính thân – 1,5mm đến 8,0mm
• Đường kính đầu - phù hợp với yêu cầu bề mặt ổ trục của bạn
• Chiều dài tổng thể - hoặc tổng độ dày chồng vật liệu của bạn
• Chất liệu - thép, không gỉ, đồng thau, đồng hoặc nhôm
• Thiết kế – dạng đặc hoặc dạng bán ống
• Hoàn thiện - kẽm, thụ động, sơn mài, niken, anodized, v.v.

Chúng tôi khuyên bạn nên:Nếu bạn không chắc chắn về đường kính đầu, hãy gửi cho chúng tôi mẫu vật liệu của bạn (một mảnh vụn cũng được). Chúng tôi sẽ kiểm tra kích thước đầu tối ưu trên vật liệu thực tế của bạn và đề xuất thông số kỹ thuật phù hợp.

Không tính phí dụng cụ đối với kích thước đầu giàn tiêu chuẩn. Các mẫu có sẵn để thử nghiệm.

Sự khác biệt của đầu giàn – Vòng bi rộng mà không cần số lượng lớn

Đầu giàn là kiểu đầu tiêu chuẩn rộng nhất hiện có – và nó luôn ở mức thấp. Mái vòm rộng, nông cung cấp bề mặt chịu lực tối đa trong khi vẫn giữ chiều cao đầu tương đối thấp (25–30% đường kính đầu).

Điều này có ý nghĩa gì đối với việc lắp ráp của bạn:

• Kéo qua ít hơn – Đầu rộng phân bổ tải trọng trên một diện tích lớn hơn, giảm áp lực lên các vật liệu mềm. Đối với nhựa, vật liệu tổng hợp và kim loại tấm mỏng, điều này rất quan trọng.
• Ít hư hỏng vật liệu hơn – Vòm nông và cạnh nhẵn giúp ngăn chặn việc cắt hoặc khoét sâu vào vật liệu xung quanh.
• Không cần vòng đệm – Đầu giàn hoạt động như một vòng đệm tích hợp, loại bỏ nhu cầu về phần cứng riêng biệt.

Cách chúng tôi làm cho nó nhất quán:

• Tạo hình có kiểm soát – Mái vòm rộng, nông khó tạo hình hơn đầu tròn. Quy trình nghiền nhiều giai đoạn của chúng tôi đảm bảo kim loại chảy đều mà không bị nhăn.
• Khuôn chính xác – Cấu hình giàn được cắt theo bán kính đỉnh và góc cạnh cụ thể. Mọi đinh tán đều có cùng một hồ sơ.
• Kiểm tra độ đồng tâm – Đầu phải ở chính giữa thân trong phạm vi ±0,10mm. Đầu lệch tâm làm giảm hiệu quả ổ trục.

Kiểm soát chất lượng – Cách chúng tôi giữ cho những cái đầu rộng rãi luôn nhất quán

Đầu giàn khó làm đúng hơn đầu tròn. Vòm rộng, nông tạo nhiều cơ hội hơn cho việc tạo nếp nhăn, độ dày không đồng đều và tạo hình lệch tâm. Chúng tôi đặc biệt chú ý đến từng lô đầu giàn.

Những gì chúng tôi kiểm tra:

• Đường kính thân – ± 0,05mm. Nếu nó không vừa với lỗ của bạn, không có gì khác quan trọng.
• Đường kính đầu – ± 0,20mm. Bề mặt chịu lực là toàn bộ lý do bạn chọn đầu giàn. Chúng tôi đo từng lô.
• Chiều cao đầu – ± 0,15mm. Quá cao và có thể không xóa được các thành phần liền kề. Quá phẳng và có vẻ sai.
• Độ phẳng của đầu – Mặt dưới của đầu phải phẳng với vật liệu của bạn. Không có khoảng trống.
• Độ sâu khoang - 45–55% chiều dài thùng. Quá nông, lực ép cao. Quá sâu, móc sắt yếu.
• Độ đồng tâm – Đầu phải ở chính giữa thân trong phạm vi ±0,10mm. Đầu lệch tâm làm giảm hiệu quả ổ trục.

Quy trình kiểm tra của chúng tôi:

• Dây đến - Đường kính và độ cứng được kiểm tra trước khi bắt đầu sản xuất.
• Bài đầu tiên – 10 đinh tán được đo trên máy so sánh quang học. Mọi kích thước đã được xác minh.
• Đang gia công – 5 đinh tán cho mỗi 500 chiếc. Bất kỳ sự trôi dạt nào cũng sẽ dừng máy ép.
• Kiểm tra cài đặt - Cứ sau 2.000 chiếc, được đặt thành vật liệu mẫu. Clinch đã kiểm tra tính đối xứng và độ kín.
• Phân loại cuối cùng - kiểm tra quang học 100%. Mẫu AQL được xác minh thủ công.

Những gì bạn thực sự nhận được - Bản ghi đầy đủ về những gì chúng tôi đã thực hiện

Chúng tôi không chỉ vận chuyển đinh tán. Chúng tôi gửi hồ sơ về chính xác những gì đã được sản xuất và nó đã được xác minh như thế nào.

Gói này bao gồm:

• Giấy chứng nhận vật liệu – Thành phần hóa học và độ bền kéo của cuộn dây được sử dụng
• Phiếu kiểm tra – Số đo thực tế của 10 đinh tán trong lô (con số thực tế, không chỉ “trong phạm vi cho phép”)
• Chứng chỉ hoàn thiện - Độ dày lớp mạ được xác minh bằng XRF (nếu có)
• Tài liệu tuân thủ – Được ký bởi người quản lý QA của chúng tôi, có thể theo dõi hàng loạt

Tại sao điều này lại quan trọng:Nếu xảy ra lỗi trường, bạn có hồ sơ để theo dõi lại cuộn vật liệu chính xác. Chúng tôi giữ bản sao trong năm năm.

Được chứng nhận để:ISO 9001:2015, RoHS, REACH

Nơi sử dụng đinh tán đầu giàn

• Lắp ráp nhựa – Đồ nội thất, thùng chứa, vỏ thiết bị
• Tấm kim loại mỏng – Ống dẫn HVAC, vỏ điện, tấm ô tô
• Vật liệu tổng hợp - Tấm sợi thủy tinh, vật liệu nhiều lớp, cấu trúc bánh sandwich
• Gỗ mềm – Nội thất, pallet, thùng, cấu kiện ngoài trời
• Lỗ quá khổ – Khi dung sai lỗ bị lỏng và cần có đầu rộng hơn để che chúng
• Vải canvas và vải dày – Bạt, mái hiên, lều bạt, banner
• Cụm xe RV và rơ moóc – Tấm ốp, chi tiết trang trí nội thất, phụ tùng bên ngoài

Ba câu hỏi chúng tôi thường trả lời

Câu hỏi 1: Khi nào tôi nên chọn đinh tán đầu giàn trên đầu tròn hoặc đầu phẳng?

Đáp: Chọn đầu giàn khi bạn cần bề mặt chịu lực rộng nhất có thể để tránh bị kéo xuyên qua các vật liệu mềm hoặc giòn. Đường kính đầu giàn bằng 2,2–2,8 lần đường kính thân – rộng hơn đáng kể so với đầu tròn (1,6–1,8×) và đầu phẳng (2,0–2,5×). Chọn đầu tròn khi bạn cần độ bền đầu tối đa và khả năng chống va đập. Chọn đầu phẳng khi bạn cần độ hở thấp. Đối với vỏ ghế gấp ở trên, đầu giàn là lựa chọn phù hợp vì bề mặt chịu lực rộng giúp loại bỏ lực kéo mà không yêu cầu bất kỳ thay đổi thiết kế nào.

Câu 2: Có thể sử dụng đinh tán đầu giàn bằng nhựa mà không bị nứt không?

Đáp: Có – và đây là một trong những ứng dụng chính của họ. Bề mặt chịu lực rộng phân bổ lực ép trên một diện tích lớn hơn, giảm ứng suất lên các vật liệu giòn. Để có kết quả tốt nhất, chúng tôi khuyên bạn nên:

• Chọn thiết kế hình bán nguyệt để giảm 70% lực cài đặt
• Chọn chiều dài thùng dài hơn 1,5–2,0mm so với chồng nguyên liệu của bạn
• Sử dụng máy ép (không phải búa) để có lực ổn định và được kiểm soát
• Kiểm tra mẫu trước khi đưa vào sản xuất hoàn chỉnh

Đối với vỏ ghế gấp, khách hàng đã sử dụng đinh tán đầu giàn hình bán nguyệt với cài đặt lực ép được kiểm soát – không có vết nứt, không bị kéo qua.

Câu 3: Những vật liệu nào có sẵn cho đinh tán đầu giàn?

Trả lời: Chúng tôi sản xuất chúng theo năm nhóm vật liệu:

• Thép cacbon thấp – Mạnh nhất, tiết kiệm chi phí nhất, được mạ kẽm hoặc niken
• Thép không gỉ (304/316) – Chống ăn mòn vĩnh viễn, thụ động theo tiêu chuẩn
• Đồng thau (C2680) – Dẫn điện, không từ tính, trang trí
• Đồng (C11000) – Độ dẫn điện/nhiệt cao nhất
• Nhôm (5052/5056) – Nhẹ nhất, không có từ tính

Chúng tôi dự trữ tất cả năm loại vật liệu có đường kính thân thông thường. Bề mặt chịu lực rộng của đầu giàn đặc biệt hiệu quả đối với đinh tán nhôm trong các cụm lắp ráp nhẹ.
