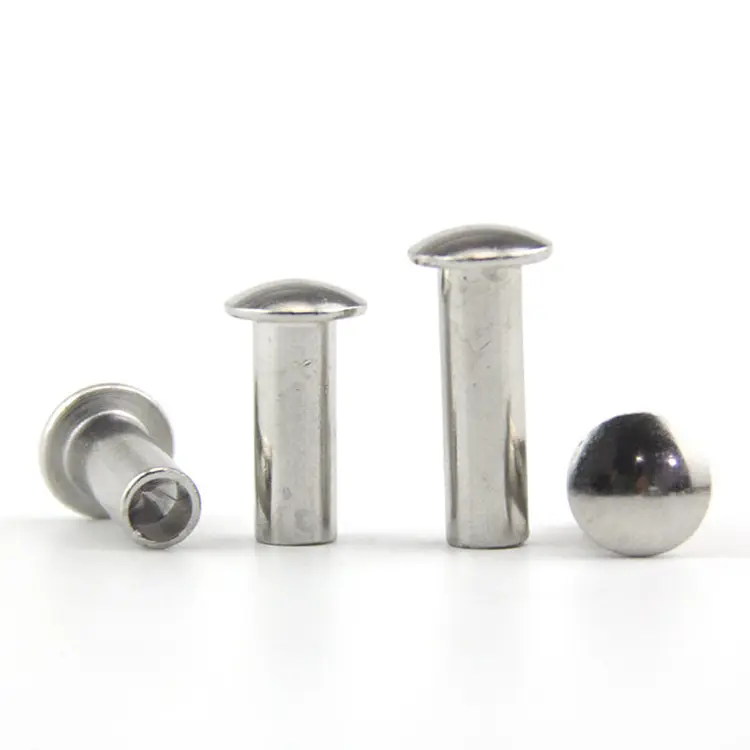

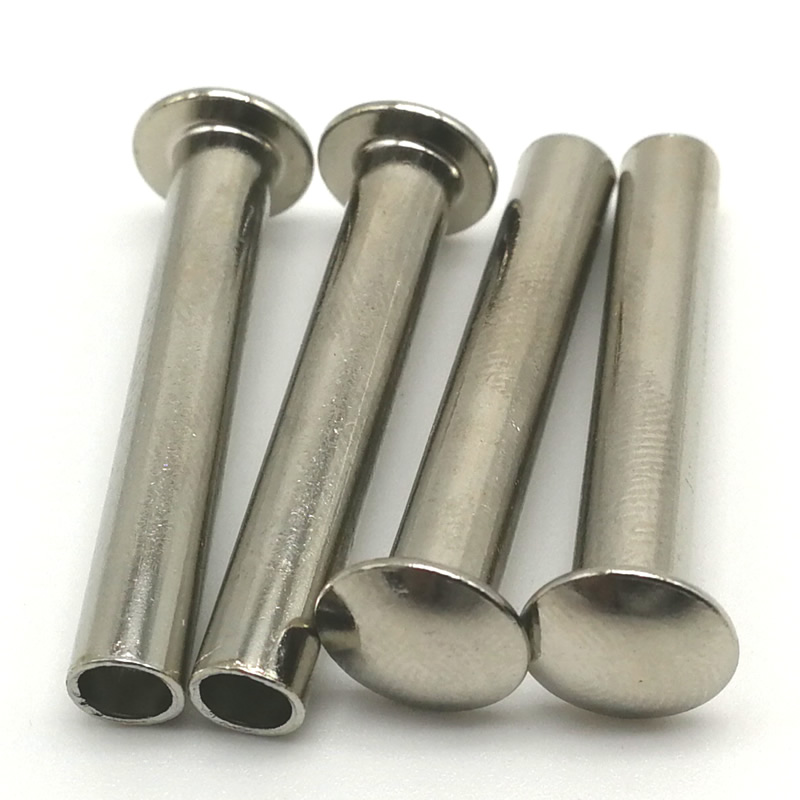

Truss Head đinh tán hình ống

Khi bạn buộc chặt các vật liệu mềm—nhựa, da, kim loại tấm mỏng hoặc vật liệu tổng hợp—đinh tán đầu tròn tiêu chuẩn thường không thành công. Bề mặt chịu lực hẹp tập trung lực và theo thời gian, đầu sẽ kéo qua. cácđầu giàn đinh tán bán hình ốnggiải quyết vấn đề này bằng một vòm cực rộng, có độ nghiêng thấp giúp phân bổ lực kẹp trên một diện tích lớn hơn nhiều.

Khoang bán rỗng giúp giảm lực định hình tới 70% so với đinh tán đặc. Bạn có được khả năng giữ đinh tán mà không cần lực ép mạnh hoặc nguy cơ làm nứt các vật liệu giòn.

Đầu giàn so với các đầu khác – Tại sao chiều rộng bổ sung lại quan trọng

Đầu giàn là kiểu đầu tiêu chuẩn rộng nhất. Đường kính của nó gấp 2,2 đến 2,8 lần đường kính thân. So sánh với các đầu thông thường khác:

Mái vòm rộng và thấp có nghĩa là đinh tán hoạt động giống như một vòng đệm tích hợp. Nó phân bổ tải trọng, ngăn chặn tình trạng kéo qua và nằm vừa đủ để tránh bị vướng.

Đầu giàn bán hình ống so với đầu giàn đặc – Lợi thế nửa rỗng

Cả hai kiểu đầu đều có chung một kiểu dáng rộng. Sự khác biệt là ở thân cây.

Thiết kế hình bán nguyệt chỉ phồng lên ở phần đuôi, lý tưởng cho các điểm trục và cụm lắp ráp trong đó vật liệu xung quanh không bị hư hại. Đối với hầu hết các ứng dụng nội thất, điện tử và thiết bị, phiên bản bán ống cung cấp đủ độ bền trong khi vẫn duy trì hiệu quả sản xuất.

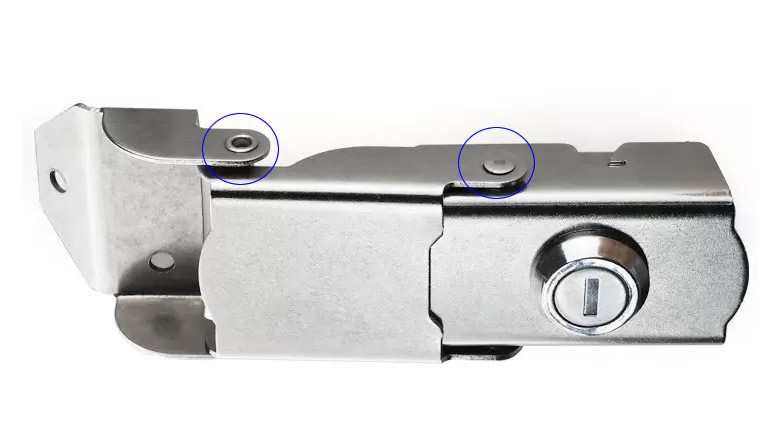

Một ứng dụng thực tế – Cơ chế khóa bằng thép không gỉ

Một nhà sản xuất khóa móc công nghiệp cần một chiếc đinh tán có thể giữ chặt tấm khóa bên trong mà không làm nứt thân đúc bằng kẽm. Đinh tán đầu tròn ban đầu được kéo qua lực chốt lặp đi lặp lại.

Nuote Metals cung cấp đinh tán hình bán nguyệt đầu giàn không gỉ 304 - thân 4mm, chiều dài nòng 6 mm. Đầu cực rộng 9 mm thu hẹp khoảng cách lớn và ngăn chặn lực chốt lặp lại dưới 300 N. Sau 50.000 lần kiểm tra chu kỳ, không có lần kiểm tra nào được nới lỏng. Khách hàng ghi nhận thiết kế đầu giàn giúp loại bỏ vòng đệm thứ cấp.

Vật liệu và Hoàn thiện – Những gì Chúng tôi Cung cấp

Từ nguyên liệu thô đến đinh tán thành phẩm – Cách chúng tôi tạo ra chúng

Đinh tán hình bán đầu giàn được sản xuất thông qua tiêu đề lạnh. Đầu giàn rộng yêu cầu tạo hình nhiều giai đoạn để đảm bảo kim loại chảy đều mà không bị nhăn.

1. Mua sắm vật tư– Dây được chứng nhận từ các nhà máy được phê duyệt. Mỗi cuộn dây đi kèm với chứng chỉ kiểm tra nhà máy và số nhiệt.

2. Kiểm tra vật liệu đến– Đã xác minh đường kính, độ cứng và thành phần vật liệu. Máy quang phổ xác nhận lớp. Vật liệu không đạt tiêu chuẩn sẽ bị từ chối.

3. Thiết lập dụng cụ– Các khuôn cacbua được kiểm tra và thiết lập cho biên dạng đầu giàn và khoang bán ống.

4. Kiểm tra điều đầu tiên– 10 đinh tán được đo trên máy so sánh quang học. Đã xác minh đường kính đầu, chiều cao đầu, đường kính thân, chiều dài nòng và độ sâu khoang.

5. Sản xuất hàng loạt– Kiểm tra trong quá trình: 5 đinh tán cho mỗi 500 chiếc. Bất kỳ sự trôi dạt nào cũng sẽ dừng máy ép.

6. Kiểm tra trong quá trình– Cứ 2.000 chiếc thì đặt 3 đinh tán vào vật liệu mẫu. Clinch đã kiểm tra tính đối xứng và độ kín.

7. Mạ hoặc phủ– Áp dụng theo quy định.

8. Kiểm tra lần cuối– Phân loại quang học 100%. Mẫu AQL được xác minh thủ công. Báo cáo kích thước, chứng chỉ vật liệu và Giấy chứng nhận phù hợp đã được cấp.

Chứng nhận của chúng tôi - Bằng chứng về chất lượng

Nuote Metals duy trì đầy đủ tài liệu về chất lượng và khả năng truy xuất nguồn gốc cho mỗi lô đinh tán bán hình ống đầu giàn:

• ISO 9001:2015 – Hệ thống quản lý chất lượng được chứng nhận
• Tuân thủ RoHS – Được xác minh bởi thử nghiệm của bên thứ ba của SGS
• Tuân thủ REACH – Khai báo SVHC hiện tại
• Báo cáo thử nghiệm của SGS - Có sẵn theo yêu cầu cho các lô cụ thể
• Chứng chỉ vật liệu – Chứng chỉ kiểm tra nhà máy có thể truy nguyên theo cuộn gốc

Tất cả các chứng nhận và báo cáo thử nghiệm đều có sẵn để tải xuống hoặc theo yêu cầu. Chúng tôi tin vào sự minh bạch hoàn toàn – những gì chúng tôi khẳng định, chúng tôi có thể chứng minh.

Làm việc với khách hàng trên toàn thế giới

Chúng tôi cung cấp đinh tán bán hình ống đầu giàn cho các nhà sản xuất trên khắp Bắc Mỹ, Châu Âu và Châu Á. Khách hàng của chúng tôi xây dựng:

• Cơ chế và phần cứng khóa – Ổ khóa, chốt, bản lề
• Hàng rào và kết cấu ngoài trời – Hàng rào nhôm, tấm sân vườn
• Vỏ điện tử – Vỏ kim loại mỏng và nhựa
• Nội thất ô tô – Tấm ốp, cụm mềm
• Hành lý và hộp đựng – Phụ kiện tay cầm, giá đỡ góc
• Thiết bị – Cụm bảng điều khiển, điểm bản lề

Chúng tôi hợp tác với cả các cửa hàng lắp ráp nhỏ và các OEM lớn – từ tạo mẫu nhanh đến sản xuất khối lượng lớn.

Ba câu hỏi chúng tôi thường trả lời

Hỏi: "Tôi có thể lấy mẫu trước khi đặt hàng số lượng sản xuất không?"

Trả lời: Có - chúng tôi cung cấp mẫu cho tất cả các sản phẩm của mình. Đối với các thông số kỹ thuật tiêu chuẩn hiện có, các mẫu được cung cấp miễn phí - bạn chỉ phải trả chi phí vận chuyển. Đối với kích thước tùy chỉnh hoặc công cụ tùy chỉnh, tính sẵn có của mẫu và thời gian thực hiện tùy thuộc vào yêu cầu cụ thể. Vui lòng liên hệ với nhóm bán hàng của chúng tôi về bản vẽ hoặc thông số kỹ thuật của bạn và họ sẽ tư vấn về chi phí mẫu và thời gian giao hàng.

Hỏi: "Những vật liệu nào có sẵn cho đinh tán bán hình ống đầu giàn?"

Trả lời: Chúng tôi cung cấp bốn dòng vật liệu: thép cacbon thấp (mạ kẽm, tiết kiệm chi phí cho khối lượng lớn), thép không gỉ (304/316) (chống ăn mòn vĩnh viễn cho ngoài trời và trên biển), nhôm (nhẹ, không từ tính, lý tưởng cho hàng rào và thiết bị điện tử) và đồng thau (C2680) (trang trí, dẫn điện, không từ tính cho phần cứng nhìn thấy được). Tất cả bốn loại đều có sẵn với cùng một mặt cắt đầu giàn rộng.

Câu hỏi: "Làm cách nào để ngăn đinh tán hình bán nguyệt ở đầu giàn kéo qua vật liệu mềm?"

Đáp: Đầu giàn được thiết kế đặc biệt để ngăn hiện tượng kéo qua. Bề mặt chịu lực rộng của nó (đường kính chuôi 2,2–2,8×) phân bổ lực kẹp trên một diện tích lớn hơn bất kỳ kiểu đầu tiêu chuẩn nào khác. Để có kết quả tốt nhất, hãy đảm bảo đường kính đầu phù hợp với độ dày vật liệu của bạn – chúng tôi có thể đề xuất kích thước tối ưu dựa trên ứng dụng của bạn. Trong trường hợp nghiên cứu ổ khóa ở trên, đầu giàn đã loại bỏ khả năng kéo qua ở những nơi đầu tròn không thành công.
