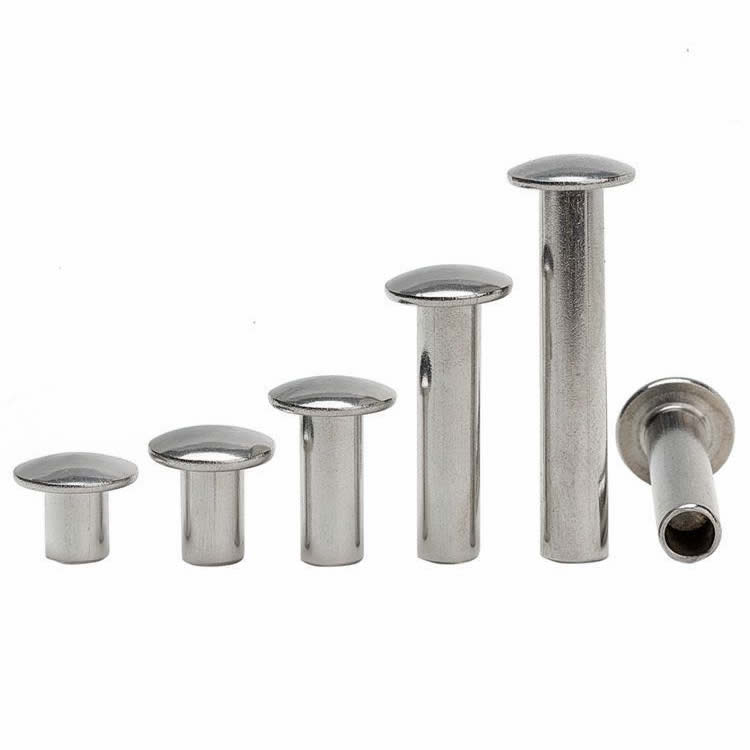

Đinh tán nửa đầu phổ quát

Khi đinh tán cần đặt thấp hơn đầu tròn nhưng có nhiều diện tích chịu lực hơn đầu phẳng, thì đầu đa năng sẽ mang lại sự cân bằng lý tưởng. Đinh tán rỗng nửa đầu đa năng có mái vòm hơi tròn, có cấu hình thấp giúp giảm hiện tượng vướng víu trong khi phân bổ tải trọng trên một bề mặt rộng hơn. Khoang bán rỗng giúp giảm lực định hình khoảng 70% so với đinh tán đặc, khiến chúng phù hợp cho việc lắp ráp tự động và các vật liệu mỏng manh.

Đinh tán đầu lạnh đa năng Nuote Metals bằng thép cacbon thấp, thép không gỉ (304/316) và đồng thau. Các bộ phận của chúng tôi phục vụ các ngành công nghiệp đòi hỏi vẻ ngoài sạch sẽ, gọn gàng—bao gồm nội thất ô tô, hành lý, đồ da, vỏ thiết bị điện tử và lắp ráp đồ nội thất.

Điều gì làm nên sự khác biệt của Universal Head

Đầu phổ quát nằm giữa đầu tròn và đầu phẳng cả về chiều cao và chiều rộng. Nó có bề mặt chịu lực lớn hơn đầu tròn (giảm rủi ro kéo qua) trong khi vẫn duy trì cấu hình thấp hơn giúp giảm thiểu hiện tượng vướng víu.

Đầu đa năng là tùy chọn "ở giữa"—đủ rộng để tránh bị kéo xuyên qua trong hầu hết các loại nhựa và vải, đủ thấp để tránh vướng vào các bộ phận chuyển động hoặc quần áo và đủ tròn để trông hoàn thiện trên các sản phẩm tiêu dùng.

Thông số kỹ thuật - Vật liệu, kích thước và hoàn thiện

Tùy chọn vật liệu

Kích thước tiêu chuẩn – Đầu đa năng (Thép)

Dung sai: Đường kính thân ± 0,05mm, đường kính đầu ± 0,15mm, chiều dài tổng thể ± 0,15mm. Chiều dài thùng tùy chỉnh có sẵn.

Dữ liệu cơ học (Đầu thép đa năng 5 mm, đặt thành tấm thép 2 mm)

Khoang bán rỗng thường giữ được 80–90% độ bền cắt của đinh tán rắn trong khi yêu cầu lực lắp đặt ít hơn đáng kể.

Kết thúc có sẵn

Xem cách chúng tôi làm đinh tán

Nhìn thấy là tin tưởng. Nhấp vào video bên dưới để xem hoạt động của máy ép đầu nguội của chúng tôi—từ cấp dây đến tháo đinh tán hoàn thiện. Toàn bộ quy trình chạy ở tốc độ 200–300 sản phẩm mỗi phút, có giám sát chất lượng theo thời gian thực ở mọi giai đoạn.

Đầu lạnh đa trạm của chúng tôi thực hiện vuông góc, hướng đầu, đùn khoang và cắt tỉa trong một chu trình liên tục duy nhất—tất cả trong khi vẫn duy trì dung sai ±0,05mm. Những gì bạn thấy là những gì chúng tôi cung cấp, hết đợt này đến đợt khác.

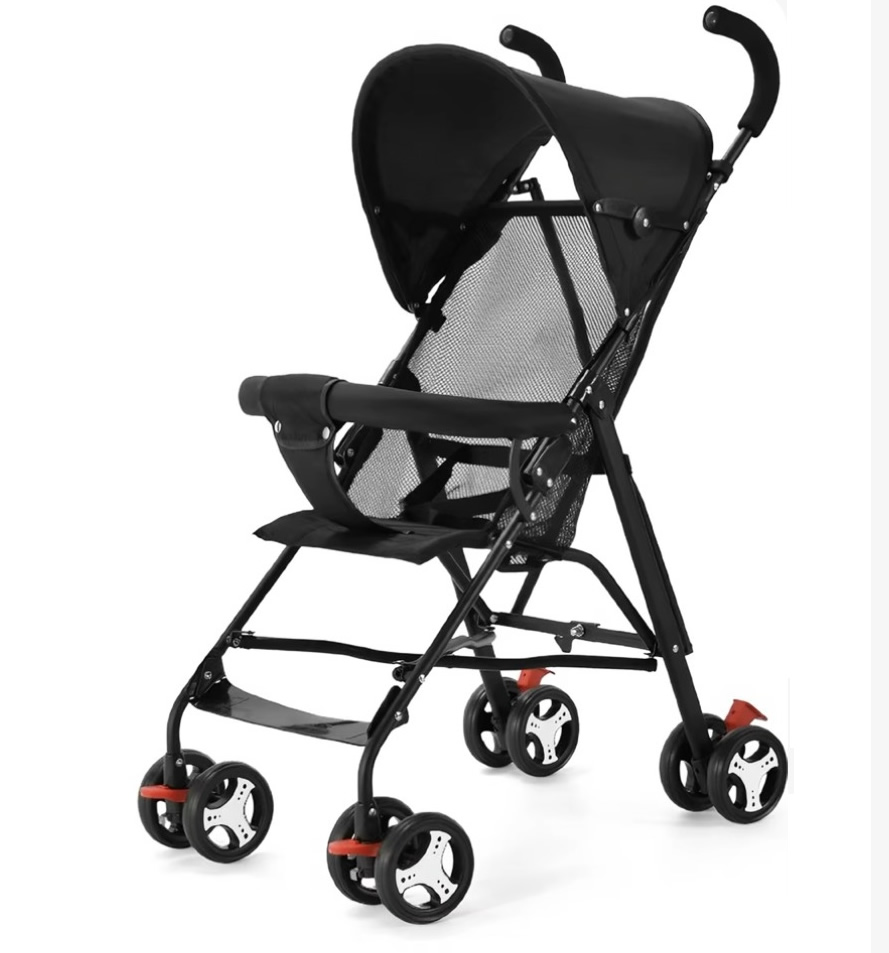

Một ví dụ thực tế của khách hàng – Bản lề gấp xe đẩy em bé

Đây là một trong nhiều ứng dụng của đinh tán rỗng nửa đầu phổ thông. Chúng tôi đưa nó vào để hiển thị việc sử dụng sản xuất thực tế chứ không phải để đề xuất giới hạn.

Một nhà sản xuất sản phẩm dành cho trẻ em đã tiếp cận chúng tôi để trình bày một vấn đề. Khung xe đẩy của họ sử dụng đinh tán đầu tròn ở khớp gấp. Cái đầu tròn vướng vào ghế vải khi bố mẹ gấp và mở xe đẩy. Những lời phàn nàn ngày càng tăng. Họ cần một chiếc đinh tán nằm thấp hơn đầu tròn, trông không cồng kềnh như đầu giàn và có thể xử lý 10.000 chu kỳ gấp.

Chúng tôi khuyên dùng đinh tán rỗng nửa đầu đa năng – thân 5 mm, đường kính đầu 10 mm, thép cacbon mạ kẽm. Chiều cao đầu phổ thông chỉ là 2,4mm, so với 3,2mm của đầu tròn. Sự khác biệt 0,8mm đó đã loại bỏ hiện tượng vướng vải. Đầu rộng hơn 10 mm cũng phân bổ ứng suất tốt hơn, giúp ống lót nhựa không bị nứt.

Khách hàng đã thử nghiệm 500 đinh tán trên 100 xe đẩy. Sau 10.000 lần gấp, không bị vướng, không bị lỏng, không bị nứt. Bây giờ họ đặt hàng đinh tán của chúng tôi theo lô 50.000–100.000 chiếc.

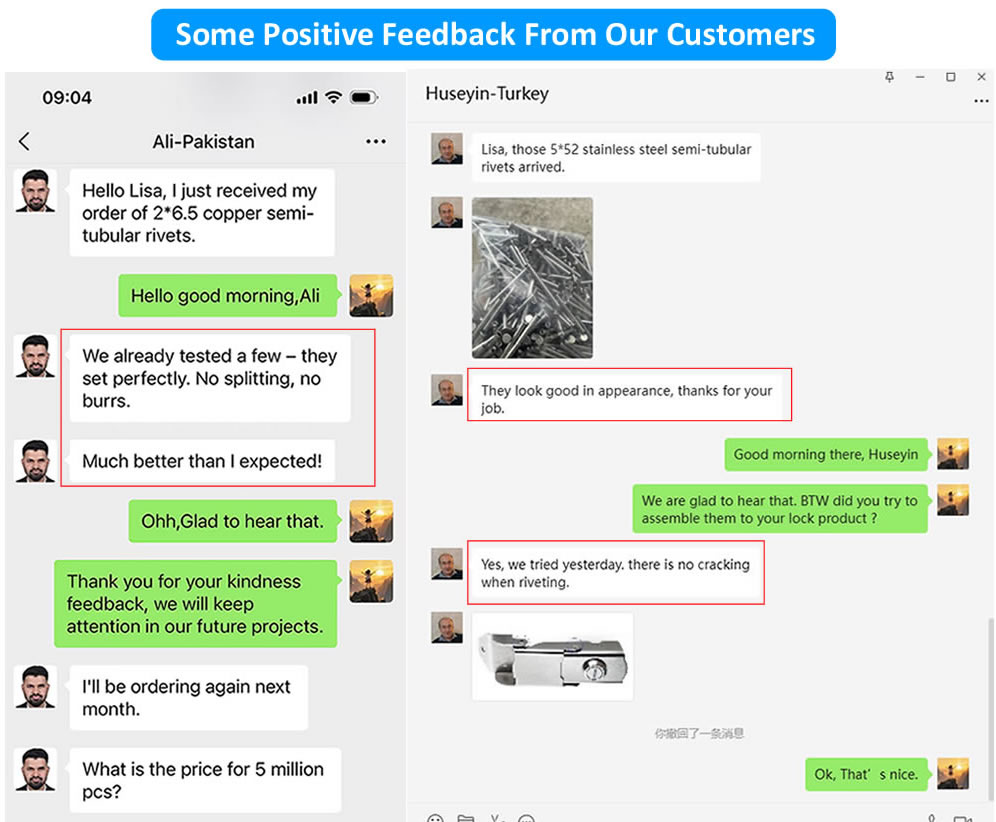

Khách hàng của chúng tôi nói gì - Phản hồi thực tế

Nơi sử dụng đinh tán nửa rỗng

• Xe đẩy và xe đẩy em bé – Bản lề gấp, điểm gắn vải
• Nội thất ô tô – Viền cửa, bọc ghế, tay nắm
• Hành lý và hộp đựng – Giá đỡ tay cầm, tấm bảo vệ góc, gắn khóa
• Đồ da – Lỗ thắt lưng, phụ kiện dây đeo túi, viền trang trí
• Vỏ thiết bị điện tử – Chốt cấu hình thấp, lắp ráp khung gầm
• Nội thất – Mối nối kim loại với gỗ, trang trí bọc ghế
• Chất liệu mềm – Canvas, bạt, nhựa

Chúng tôi đinh tán lạnh lùng như thế nào

Đầu nguội định hình kim loại ở nhiệt độ phòng bằng máy ép tốc độ cao và khuôn chính xác. Đối với đinh tán rỗng nửa đầu đa năng, chúng tôi sử dụng đầu lạnh nhiều trạm.

Vẽ dây– Dây vào được kéo theo đường kính thân chính xác.

cắt bỏ– Dây được cắt theo chiều dài phôi chính xác.

Cú đánh đầu tiên (bình phương)– Trống được căn giữa và bình phương.

Cú đánh thứ hai (đánh đầu)– Khuôn cacbua tạo thành đầu vạn năng.

Đòn thứ ba (đùn khoang)– Punch tạo khoang bán rỗng (45–55% chiều dài nòng).

Cắt tỉa– Đèn flash xung quanh mép đầu bị loại bỏ.

nhào lộn– Các gờ siêu nhỏ được loại bỏ.

Mạ hoặc thụ động– Áp dụng theo quy định.

Gia công nguội làm cứng vật liệu, tăng độ cứng bề mặt lên 15–20%. Khuôn cacbua của chúng tôi được đánh bóng đến Ra 0,1µm để tạo hình đầu mịn.

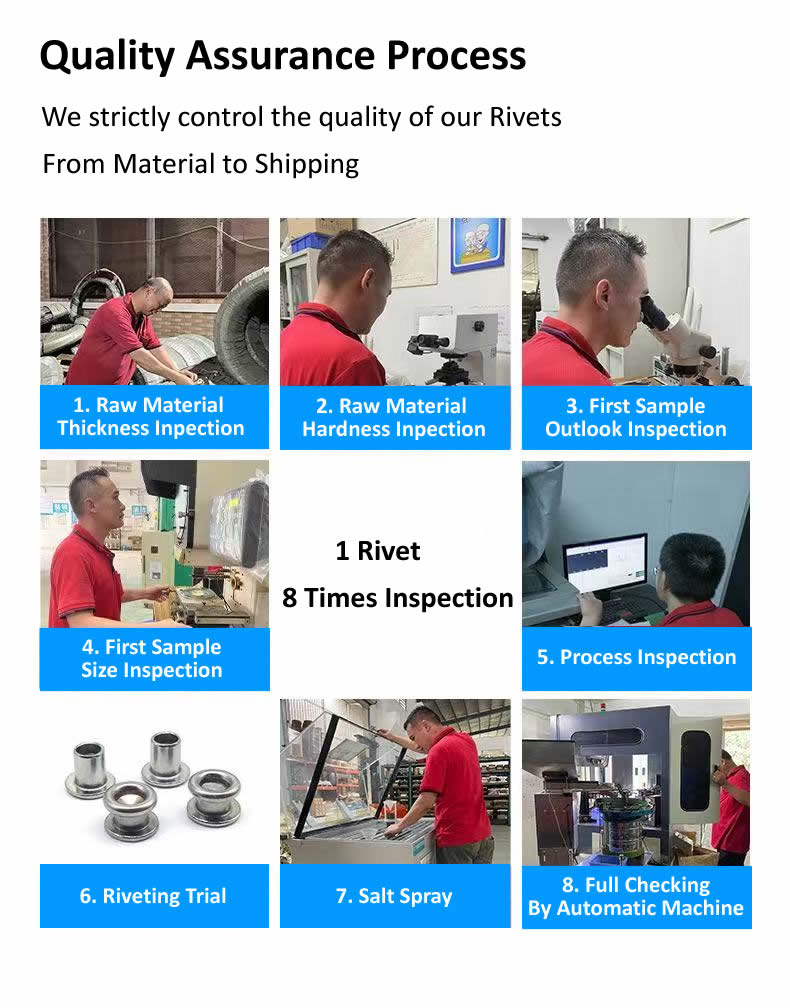

Quy trình kiểm soát chất lượng của chúng tôi - Từ nguyên liệu thô đến dây chuyền sản xuất của bạn

Mỗi lô đinh tán đều tuân theo một hệ thống kiểm tra theo lớp.

Giai đoạn nguyên liệu đầu vào

Mỗi cuộn dây được kiểm tra đường kính (micromet laser, ±0,02mm) và độ cứng (máy thử Rockwell). Bất kỳ cuộn dây nào ngoài đặc điểm kỹ thuật đều bị từ chối.

Giai đoạn thiết lập và khởi đầu

10 đinh tán đầu tiên được kiểm tra dưới độ phóng đại 20 lần để phát hiện các khuyết tật bề mặt, sau đó đo trên máy so sánh quang học. Đường kính đầu, chiều cao đầu, thân, chiều dài và độ sâu khoang phải phù hợp với bản vẽ.

Trong giai đoạn sản xuất

Người vận hành kéo 5 đinh tán cứ sau 500 chiếc. Các kích thước quan trọng được kiểm tra bằng thước kẹp kỹ thuật số và thước đo đạt/không đạt. Bất kỳ sự trôi dạt nào cũng sẽ kích hoạt việc nhấn nút dừng ngay lập tức.

Cgiai đoạn xác minh linch

Cứ 2.000 chiếc, chúng tôi đặt 3 chiếc đinh tán thành một mẫu vật liệu thực tế của bạn. Móc sắt cuộn được kiểm tra tính đối xứng, độ kín và vết nứt.

Kiểm tra ăn mòn (nếu có)

Đối với đinh tán mạ, mẫu được đặt trong buồng phun muối của chúng tôi theo tiêu chuẩn ASTM B117. Giấy chứng nhận được cấp theo lô.

Giai đoạn phân loại cuối cùng

Mỗi chiếc đinh tán đều đi qua một máy phân loại quang học có camera tốc độ cao. Sau khi sắp xếp, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) được xác minh thủ công.

Tất cả hồ sơ kiểm tra được lưu giữ trong 5 năm và được gửi kèm theo mỗi lô hàng.

Đơn hàng của bạn – Có gì bên trong hộp

• Đinh tán trong túi kín – Được dán nhãn số bộ phận, số lô và số lượng
• Báo cáo kiểm tra kích thước – 10 đinh tán được đo từ lô
• Chứng chỉ vật liệu - Chứng chỉ kiểm tra nhà máy cho cuộn dây được sử dụng
• Chứng chỉ mạ – Độ dầy và kết quả phun muối (nếu có)
• Giấy chứng nhận sự phù hợp - Được ký bởi người quản lý QA, có thể theo dõi hàng loạt

Nuote Metals được chứng nhận ISO 9001:2015. Tuyên bố RoHS và REACH được cung cấp theo yêu cầu.

Cách chúng tôi làm việc – Thông tin thực tế

• Hàng mẫu - 20–50 chiếc miễn phí cho các kích thước có sẵn tiêu chuẩn (khách hàng trả phí vận chuyển)
• Đơn hàng dùng thử – 10.000 chiếc được đề xuất cho lần xác nhận đầu tiên
• MOQ – 2.000 miếng (thép/đồng), 3.000 miếng (không gỉ)
• Thời gian giao hàng (có hàng) - 5–7 ngày làm việc
• Thời gian thực hiện (thùng tùy chỉnh) - 12–15 ngày
• Phí dụng cụ – Không có phí cho dụng cụ đầu phổ thông tiêu chuẩn (cán 3–8mm)

Ba câu hỏi chúng tôi thường trả lời

Câu hỏi 1: Khi nào tôi nên chọn một nửa đầu đinh tán rỗng trên một đầu tròn hoặc một đầu phẳng?

Đáp: Chọn đầu đa năng khi bạn cần bề mặt chịu lực lớn hơn đầu tròn (để tránh bị kéo xuyên qua các vật liệu mềm) nhưng bạn cũng cần có hình dạng thấp hơn để tránh bị vướng. Đầu phổ quát rộng hơn hình tròn (2,0–2,2× chuôi so với 1,6–1,8×) và nằm thấp hơn (35–40% đường kính đầu so với 40–50%). Đối với hộp đựng xe đẩy ở trên, chênh lệch chiều cao 0,8 mm đã giúp loại bỏ hiện tượng vướng vải. Đầu tròn đơn giản hơn và rẻ hơn. Đầu phẳng dành cho ứng dụng xả nước. Đầu đa năng là tùy chọn "có thể nhìn thấy cao cấp" cho các tổ hợp vật liệu hỗn hợp.

Câu hỏi 2: Có thể sử dụng đinh tán rỗng nửa đầu phổ thông bằng nhựa mà không làm nứt trùm không?

Đ: Vâng. Vùng chịu lực rộng hơn của đầu đa năng phân bổ lực định hình trên bề mặt lớn hơn, giảm áp lực lên các vật liệu giòn như ABS và polycarbonate. Đối với nhựa, chúng tôi khuyên dùng chiều dài thùng dài hơn chính xác 1,0–1,5 mm so với ngăn xếp vật liệu và cài đặt bằng máy ép (không phải búa) ở lực được kiểm soát. Trong hộp đựng xe đẩy, đầu vạn năng đã ngăn ngừa nứt ống lót nhựa mà đầu tròn đã làm hỏng trước đó.

Câu hỏi 3: Phạm vi kẹp tối đa của đinh tán rỗng nửa đầu phổ thông bằng thép không gỉ là bao nhiêu?

Trả lời: Đối với thép không gỉ, chúng tôi khuyên bạn nên sử dụng tay cầm có đường kính chuôi không quá 4×. Đối với đinh tán không gỉ 5 mm, độ bám an toàn lên tới 20 mm. Ngoài ra, thùng có thể cứng lại trong quá trình đông cứng và nứt. Đối với các ngăn xếp dày hơn, chúng tôi khuyên dùng thép có hàm lượng cacbon thấp (dễ uốn hơn) hoặc kéo dài chiều dài thùng bằng cách ủ trung gian. Chúng tôi có thể cung cấp chiều dài thùng tùy chỉnh lên tới 30 mm cho đường kính 6 mm và 8 mm. Hãy liên hệ với chúng tôi để biết độ dày ngăn xếp chính xác của bạn để được tư vấn.

Yêu cầu báo giá – Hãy cho chúng tôi biết bạn cần gì

Để nhận được báo giá chắc chắn về đinh tán nửa đầu rỗng đa năng, vui lòng cung cấp:

• Đường kính thân (mm)
• Chiều dài thùng (mm) - hoặc tổng độ dày chồng vật liệu của bạn
• Chất liệu (thép/không gỉ 304/316/đồng thau)
• Hoàn thiện (kẽm / niken / oxit đen / thụ động)
• Số lượng ước tính hàng năm

Bạn cũng có thể đính kèm bản vẽ, ảnh chụp chiếc đinh tán hiện tại của bạn hoặc một bộ phận mẫu. Chúng tôi sẽ trả lời trong vòng 24 giờ với chi phí dụng cụ (nếu có), giá sản phẩm, thời gian thực hiện và chính sách mẫu miễn phí.

Gửi RFQ của bạn tới Nuote Metals ngay hôm nay. Không có áp lực, không có nghĩa vụ - chỉ cần một báo giá rõ ràng, cạnh tranh.
