Khi khớp của bạn di chuyển, trọng lượng vẫn là vấn đề

Một số khớp là tĩnh. Chúng nằm trong một bảng điều khiển, không bao giờ rung, không bao giờ uốn cong—và một chiếc đinh tán đầu phẳng hoạt động hoàn hảo. Nhưng nếu đặt khớp nối đó lên bảng bên trong máy bay, giá đỡ ô tô hoặc vỏ máy phát điện di động thì các quy tắc sẽ thay đổi. Rung làm lỏng ốc vít. Tác động làm nứt đầu. Và mỗi gram thép tăng thêm sẽ nhân lên hàng trăm chiếc đinh tán.

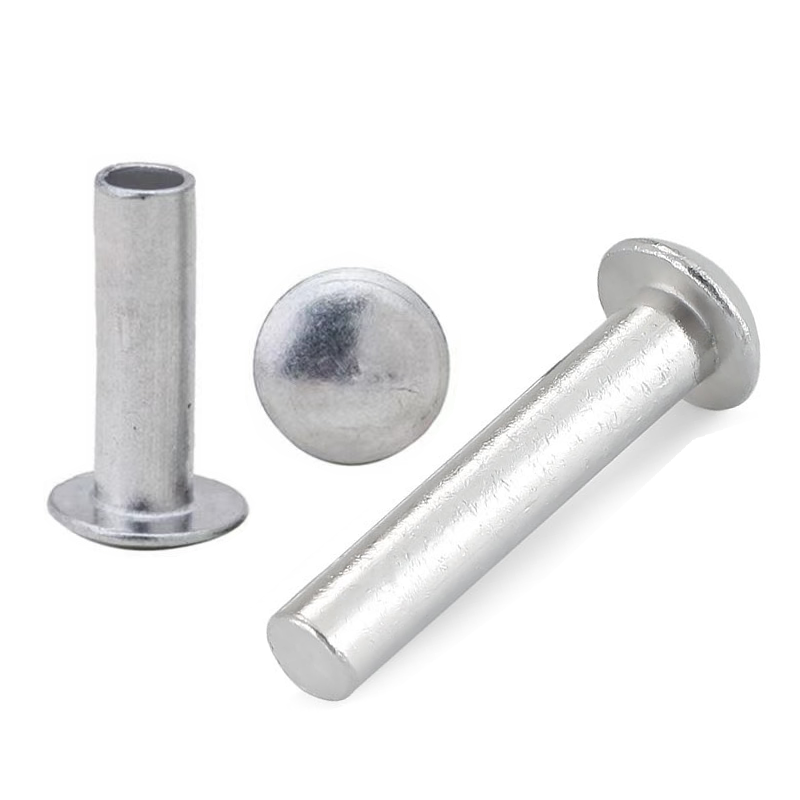

Đinh tán đầu tròn bằng nhôm của Nuote Metals được thiết kế cho trường hợp chính xác này: các khớp nối động trong đó trọng lượng rất quan trọng nhưng độ tin cậy không thể bị ảnh hưởng. Đầu hình vòm hấp thụ sốc và chống lại sự rung lắc. Thân nhôm giảm trọng lượng 65% so với thép. Và lớp oxit tự nhiên có nghĩa là không cần mạ khi sử dụng trong nhà.

Đây không phải là đinh tán nhôm đa ​​năng. Nó là một dây buộc có hình dạng để di chuyển.

Vấn đề kỹ thuật – Rung động giết chết đinh tán tiêu chuẩn

Khi khớp rung, lực kẹp giữ nó lại với nhau giảm dần. Thân đinh tán dài ra, đầu bị lỏng và khớp bị hỏng—thường không có cảnh báo rõ ràng. Đinh tán đầu phẳng đặc biệt dễ bị tổn thương vì chúng có khối lượng vật liệu trên thân ít hơn và không có đặc điểm hình học để chống lại sự nới lỏng.

Hình học đầu tròn thay đổi tính chất vật lý:

• Mái vòm hoạt động như một bộ giảm xóc– năng lượng va chạm lan truyền khắp bề mặt cong thay vì tập trung ở điểm nối đầu-chân.

• Khối lượng vật liệu trên chuôi nhiều hơn 25–30% so với đầu phẳng– khả năng chống kéo ra cao hơn.

• Khóa liên động cơ khí– khi được đặt đúng cách, đầu cửa hàng dạng vòm sẽ tạo ra một khóa chống rung lắc.

• Nồng độ ứng suất thấp hơn –mặt cắt cong tránh các góc nhọn nơi bắt đầu có vết nứt.

Dữ liệu hiện trường:Trong các thử nghiệm độ rung (10–2000 Hz, 10g), đinh tán đầu tròn bằng nhôm của chúng tôi duy trì lực kẹp dài hơn 2,5 lần so với các đinh tán đầu phẳng tương đương có cùng hợp kim và đường kính.

Thông số kỹ thuật

Được sản xuất theo tiêu chuẩn tương đương DIN 660 và DIN 124. Kích thước tùy chỉnh có sẵn.

Hợp kim cho khớp động:

5052:Khả năng chống ăn mòn tốt nhất và tuổi thọ mỏi. Lý tưởng cho các thiết bị rung hàng hải và ngoài trời.

6061-T6:Cường độ cao nhất (310 MPa). Tốt nhất cho khung kết cấu và ô tô.

1100:Dễ uốn nhất. Tốt nhất cho các ứng dụng yêu cầu khả năng định dạng tối đa.

Đầu tròn nhôm so với Đầu nhôm phẳng so với Đầu tròn thép

Đây không phải là một so sánh vật liệu chung chung. Nó dành riêng cho các khớp năng động, nhạy cảm với trọng lượng.

Đinh tán đầu tròn bằng nhôm: Tốt nhất cho các cụm rung có trọng lượng quan trọng – nội thất máy bay, giá đỡ ô tô, thiết bị cầm tay. Mái vòm hấp thụ chấn động; nhôm giảm trọng lượng tới 65%.

Đinh tán đầu phẳng bằng nhôm: Tốt nhất cho các cụm lắp ráp tĩnh, có cấu hình thấp – vỏ điện tử, bảng hiệu, bảng điều khiển HVAC. Cấu hình thấp hơn nhưng khả năng chống rung thấp hơn.

Đinh tán đầu tròn bằng thép:Tốt nhất để có độ bền tối đa và khả năng chống va đập khi trọng lượng không phải là vấn đề đáng lo ngại – máy móc hạng nặng, các bộ phận đường ray, kết cấu thép.

Yếu tố quyết định:Nếu khớp di chuyển và bạn quan tâm đến trọng lượng, hãy chọn đầu tròn bằng nhôm. Nếu nó di chuyển nhưng trọng lượng không liên quan, hãy chọn thép. Nếu nó không di chuyển, hãy chọn đầu phẳng.

Dạng rắn so với dạng bán ống – Sự lựa chọn dành riêng cho độ rung

Đối với các khớp rung, việc lựa chọn giữa đặc và bán ống ảnh hưởng đến độ tin cậy lâu dài.

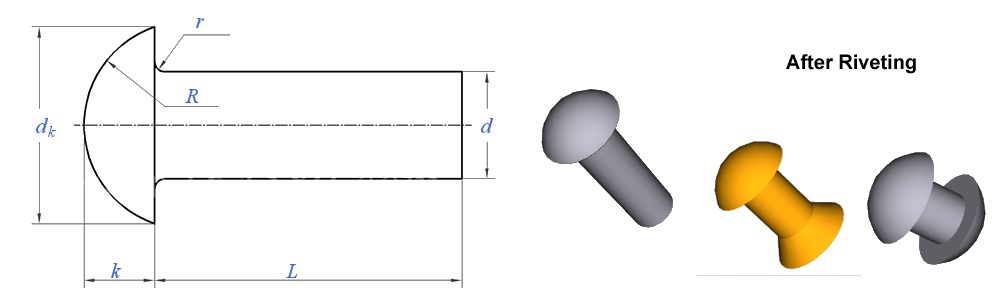

Đinh tán nhôm rắntạo ra một đầu xưởng đầy đủ, chắc chắn, có khả năng chống nới lỏng tốt hơn dưới sự rung động liên tục. Thân được lấp đầy hoàn toàn mang lại khả năng chống kéo ra tối đa và khóa liên động cơ học ổn định hơn. Chúng là lựa chọn tốt hơn cho các khớp động quan trọng—giá đỡ ô tô, phụ kiện bên trong máy bay và giá đỡ thiết bị.

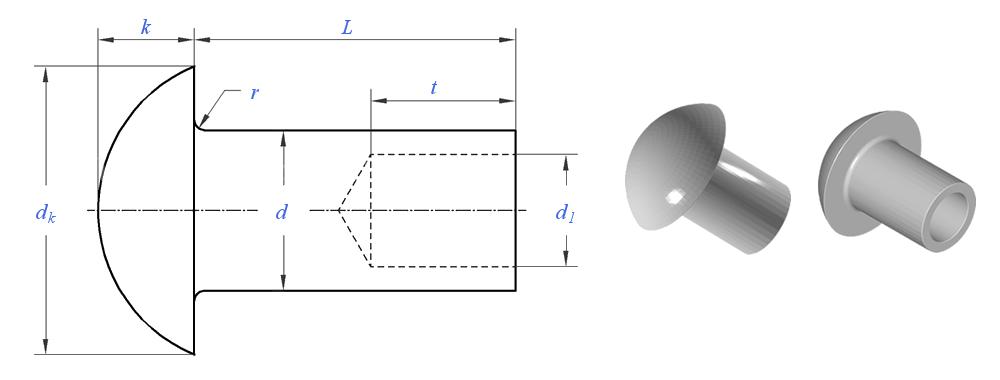

Đinh tán nhôm hình bán nguyệtđược thiết lập với lực ít hơn 50–60% và nhanh hơn trên dây chuyền sản xuất. Tuy nhiên, đầu cuộn tạo ra phần đầu cửa hàng mỏng hơn một chút, giúp giảm khả năng chống rung khi nới lỏng trong thời gian dài. Chúng phù hợp cho các ứng dụng động có tải trọng nhẹ hơn—thiết bị điện tử cầm tay, vỏ nhẹ và giá đỡ ứng suất thấp.

Khuyến nghị của chúng tôi:Đối với bất kỳ khớp nào chịu rung động liên tục hoặc sốc định kỳ, hãy chọn chất rắn. Chi phí tăng thêm nhỏ được chứng minh bằng tuổi thọ chung dài hơn đáng kể. Đối với các tổ hợp công suất nhẹ hoặc khối lượng lớn, độ rung nhẹ, hình bán ống có thể được chấp nhận.

Ăn mòn điện – Nguy cơ tiềm ẩn trong các mối nối nhôm động

Rung động và độ ẩm cùng nhau đẩy nhanh quá trình ăn mòn điện. Khi nhôm tiếp xúc với thép, đồng hoặc đồng thau trong môi trường ẩm ướt, nhôm sẽ trở thành cực dương và bị ăn mòn—thường ở bề mặt tiếp xúc nơi khó phát hiện nhất. Độ rung làm cho tình trạng trở nên tồi tệ hơn do liên tục để nhôm tươi tiếp xúc với chất điện phân.

Làm thế nào để ngăn chặn sự ăn mòn điện trong các khớp nhôm động:

• Cô lập bằng rào chắn– sử dụng vòng đệm nylon, băng cách ly hoặc lớp hoàn thiện anod hóa giữa nhôm và các kim loại khác nhau.

• Chọn kết thúc đúng– lớp phủ chuyển đổi anodized hoặc cromat làm giảm điện thế điện. Để sử dụng ngoài trời hoặc trên biển, anodized 5052 là sự lựa chọn tốt nhất.

• Tránh tiếp xúc trực tiếp với đồng– đồng đặc biệt có tác dụng mạnh đối với nhôm trong môi trường ẩm ướt. Nếu bạn phải nối nhôm với đồng, hãy sử dụng vòng đệm chuyển tiếp lưỡng kim.

• Bịt kín khớp– một hạt keo xung quanh đầu đinh tán ngăn chặn sự xâm nhập của hơi ẩm.

Nuote Metals có thể cung cấp đinh tán nhôm hoàn thiện bằng anodized hoặc cromat và tư vấn về phương pháp cách ly tốt nhất cho sự kết hợp vật liệu cụ thể của bạn.

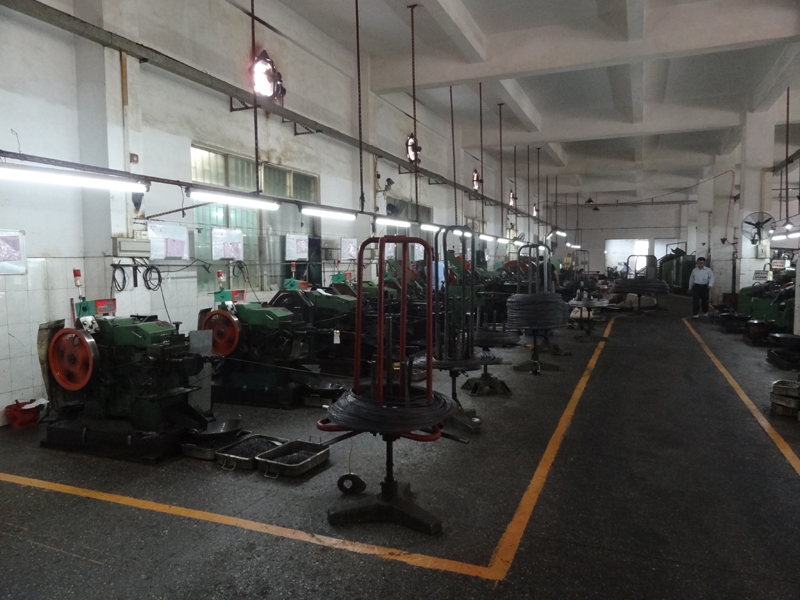

Cách các kỹ sư của Nuote Metals đinh tán cho tải động

Nhôm mềm hơn thép và có độ cứng khác nhau. Việc tạo ra một đầu tròn có thể chịu được rung động đòi hỏi nhiều công cụ hơn là tiêu chuẩn.

Dụng cụ được thiết kế cho dòng chảy nhôm:

Đầu tròn bằng nhôm dễ bị nứt ở điểm nối đầu-chân nếu bán kính phi lê quá sắc. Chúng tôi sử dụng bán kính tối thiểu 0,5×d và đánh bóng khuôn để loại bỏ các vết xước nhỏ. Tạo hình lũy tiến nhiều giai đoạn — ba đến bốn nét — cho phép nhôm chảy dần mà không bị cứng lại.

Kiểm tra độ rung chúng tôi thực hiện:

Mỗi lô đều được kiểm tra:

Độ rung mỏi:Quét 10–2000 Hz trong 8 giờ, đo khả năng duy trì tải của kẹp.

Tác động giảm trọng lượng:Trọng lượng 2kg từ 300mm, kiểm tra đầu biến dạng hay nứt.

Kiểm tra phi lê thân đầu:Độ phóng đại 20 lần để xác minh tính toàn vẹn của bán kính.

Tại sao điều này lại quan trọng:Một đinh tán đầu tròn bằng nhôm bị nứt khi rung làm hỏng toàn bộ cụm. Kiểm soát quy trình của chúng tôi đảm bảo rằng mọi đinh tán đều hấp thụ lực tác động thay vì truyền lực tác động vào khớp.

Kỹ thuật dành riêng cho ứng dụng này là lý do tại sao các nhà sản xuất thiết bị hàng không vũ trụ, ô tô và thiết bị cầm tay chọn Nuote Metals cho đinh tán đầu tròn bằng nhôm.

Câu hỏi thường gặp

Câu hỏi 1: Đinh tán đầu tròn bằng nhôm có thể được sử dụng trong nội thất hàng không vũ trụ không?

Đáp: Có—và chúng là lựa chọn phổ biến cho các thành phần nội thất phi cấu trúc. Nội thất máy bay yêu cầu ốc vít nhẹ, không có từ tính và có khả năng chống rung. Đinh tán 6061-T6 của chúng tôi có độ bền kéo lên tới 310 MPa, đủ cho khung ghế, giá đỡ thùng đựng rác phía trên và các phụ kiện gắn trên bảng điều khiển. Đối với các mối nối kết cấu quan trọng, thông số kỹ thuật hàng không vũ trụ thường yêu cầu các hợp kim và chứng nhận cụ thể ngoài cấp thương mại tiêu chuẩn—Nuote Metals có thể cung cấp chứng chỉ vật liệu và báo cáo thử nghiệm, nhưng chúng tôi khuyên bạn nên xác nhận với cơ quan kỹ thuật của mình xem các cấp tiêu chuẩn của chúng tôi có đáp ứng yêu cầu về khả năng bay của bạn hay không.

Câu 2: Trong bộ phận rung, tôi nên chọn đinh tán đầu tròn bằng nhôm hay đinh tán đầu phẳng bằng nhôm?

A: Chọn đầu tròn cho cụm rung. Đầu hình vòm có khối lượng vật liệu lớn hơn thân, giúp tăng lực cản kéo ra từ 25–30% so với đầu phẳng. Quan trọng hơn, hình dạng mái vòm hấp thụ năng lượng sốc và va chạm thay vì truyền nó đến khớp. Trong các thử nghiệm rung, đinh tán đầu tròn duy trì lực kẹp lâu hơn đáng kể. Đinh tán đầu phẳng tốt hơn cho các ứng dụng tĩnh, cấu hình thấp, trong đó mối lo ngại về hiện tượng vướng víu. Nếu bộ phận lắp ráp của bạn di chuyển, rung hoặc bị va đập định kỳ, Nuote Metals khuyên dùng đinh tán đầu tròn bằng nhôm—và để có khả năng chống rung tối đa, hãy chọn loại đặc thay vì dạng bán ống.

Câu hỏi 3: Làm cách nào để ngăn chặn sự ăn mòn điện khi sử dụng đinh tán nhôm với các bộ phận bằng thép hoặc đồng?

Trả lời: Ăn mòn điện xảy ra khi nhôm tiếp xúc với kim loại quý hơn (thép, đồng, đồng thau) khi có chất điện phân như nước. Rung động làm cho nó tồi tệ hơn bằng cách liên tục tiếp xúc với nhôm tươi. Để ngăn chặn điều đó: (1) Sử dụng lớp chắn — vòng đệm nylon, băng cách ly hoặc lớp phủ bảo vệ. (2) Chọn lớp hoàn thiện chuyển đổi anodized hoặc cromat. (3) Tránh kết nối trực tiếp nhôm với đồng ở ngoài trời trừ khi bị cách ly. Đối với môi trường trong nhà, khô ráo, tiếp xúc trực tiếp thường được chấp nhận. Nuote Metals có thể cung cấp đinh tán đầu tròn bằng nhôm anod hóa và tư vấn về phương pháp cách ly tốt nhất cho sự kết hợp vật liệu và môi trường cụ thể của bạn.
