Dập kim loại có độ chính xác cao

Khi thiết kế của bạn yêu cầu các tính năng được đo bằng micron hoặc góc uốn được giữ ở mức nửa độ thì việc dập thông thường là không đủ.Dập kim loại có độ chính xác caokết hợp công nghệ ép tiên tiến, dụng cụ cacbua và kiểm soát quy trình nghiêm ngặt để cung cấp các bộ phận đáp ứng các thông số kỹ thuật chính xác—từng bộ phận, qua hàng triệu chu kỳ.

kim loại Nuotechuyên dập kim loại có độ chính xác cao cho các ngành công nghiệp bao gồm thiết bị y tế, đầu nối hàng không vũ trụ, cảm biến ô tô và điện tử. Hướng dẫn này giải thích khả năng, hệ thống chất lượng và cách tiếp cận minh bạch của chúng tôi đối với hoạt động sản xuất chính xác.

Các ứng dụng trong thế giới thực của việc dập chính xác của chúng tôi

Trường hợp 1 – Vỏ cảm biến y tế

Một nhà sản xuất thiết bị y tế cần vỏ bằng thép không gỉ có độ phẳng tới hạn 0,05mm trên chiều dài 40mm. Bằng cách sử dụng phương pháp dập kim loại có độ chính xác cao, chúng tôi đã sản xuất được 200.000 sản phẩm với Cpk là 1,33 về đặc tính phẳng. Khách hàng đã vượt qua cuộc kiểm tra của FDA mà không có phát hiện nào liên quan đến các bộ phận của chúng tôi.

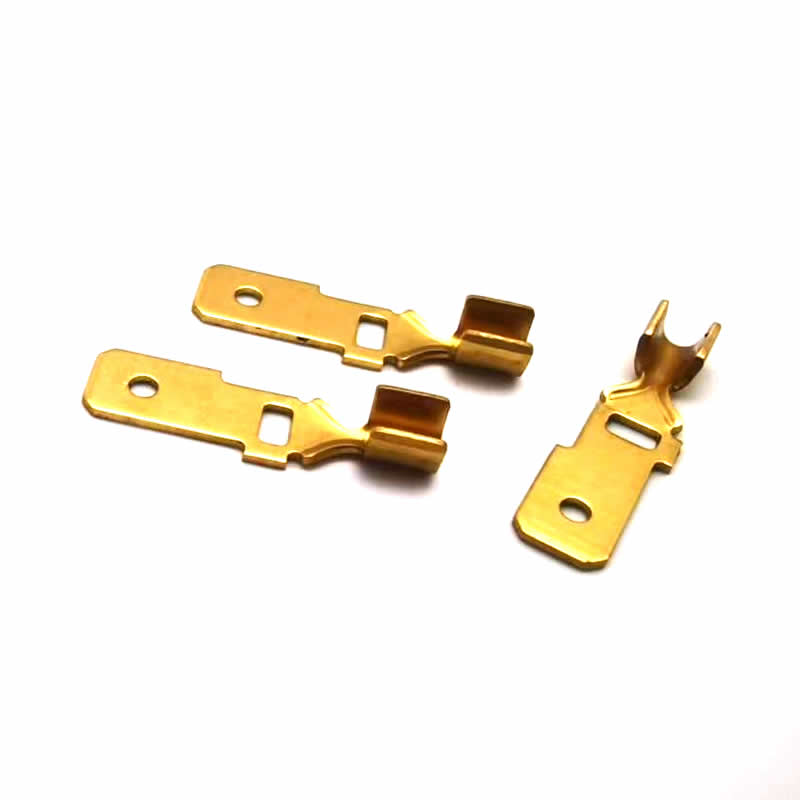

Trường hợp 2 – Thiết bị đầu cuối kết nối ô tô

Một nhà cung cấp ô tô cấp một yêu cầu một thiết bị đầu cuối bằng đồng có lỗ đường kính 0,3mm được đặt trong phạm vi ±0,01mm so với vị trí thực. Của chúng tôidập kim loại có độ chính xác caoquy trình này có dung sai trên 5 triệu chi tiết, loại bỏ nhu cầu khoan thứ cấp và tiết kiệm cho khách hàng 0,02 USD mỗi chi tiết.

Thông số kỹ thuật và khả năng

Chúng tôi xác địnhdập kim loại có độ chính xác caobởi dung sai chúng tôi nắm giữ và các tính năng chúng tôi sản xuất.

Dung sai kích thước

Độ dày vật liệu và khả năng ép

Tài liệu chúng tôi thường đóng dấu

• Thép không gỉ – 304, 316, 301 cứng toàn phần
• Thép cacbon – SPCC, SPCD, 1008, 1010, 1045
• Đồng thau – C26000, C26800
• Đồng phốt pho – C5191
• Đồng berili – C17200 (xử lý nhiệt sau khi dập)
• Nhôm – 5052, 1100, 6061 (ủ)
• Bạc niken - cho các tiếp điểm chống ăn mòn

Hãy xem xưởng dập của chúng tôi để biết cách chúng tôi tạo ra một bộ phận dập.

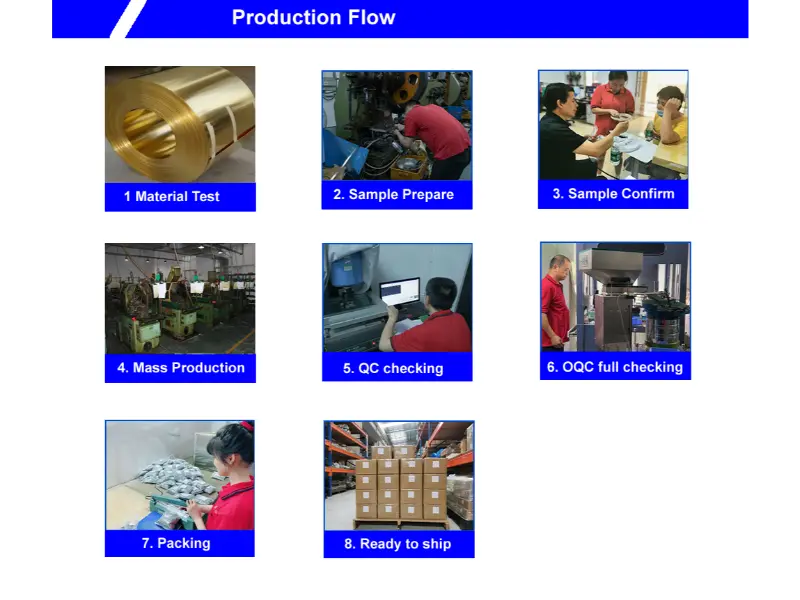

Quy trình dập kim loại có độ chính xác cao gồm bảy bước của chúng tôi

Chúng tôi tuân theo quy trình làm việc có kỷ luật để đạt được và duy trì dung sai chặt chẽ.

Từng bước từ nguyên liệu thô đến phần hoàn thiện

1. Tìm nguồn cung ứng nguyên liệu –Chúng tôi mua cuộn dây được chứng nhận từ các nhà máy được phê duyệt. Mỗi cuộn dây được gán một số nhiệt để truy xuất nguồn gốc đầy đủ.

2. Kiểm tra vật liệu –Các cuộn dây đến được kiểm tra bằng máy quang phổ và máy đo độ dày bằng laser. Chúng tôi từ chối bất kỳ cuộn dây nào có độ dày thay đổi vượt quá ± 2% danh nghĩa.

3. Tùy chỉnh hoặc thiết lập công cụ –Đối với các bộ phận mới, chúng tôi thiết kế và gia công khuôn lũy tiến cacbua với biên dạng cắt dây EDM (dung sai khi mở khuôn ±0,002mm). Đối với các công cụ hiện có, kỹ thuật viên của chúng tôi sẽ xác minh sự căn chỉnh khuôn và tình trạng chốt dẫn hướng.

4. Kiểm tra bài viết đầu tiên –Máy ép chạy 50 mẫu. Sử dụng CMM hoặc hệ thống thị giác, chúng tôi đo mọi kích thước trên bản vẽ. Một báo cáo FAI đầy đủ sẽ được gửi đến khách hàng.

5. Sản xuất hàng loạt –Sau khi được phê duyệt, chúng tôi chạy máy ép ở tốc độ tối ưu (thường là 150–250 SPM cho công việc chính xác). Việc kiểm tra trong quá trình diễn ra cứ sau 500 sản phẩm đối với các kích thước quan trọng.

6. Mạ theo hợp đồng phụ (nếu cần) –Đối với các bộ phận cần mạ kẽm, niken, thiếc hoặc vàng, chúng tôi gửi lô cho các đối tác được chứng nhận của mình. Độ dày lớp mạ được xác minh bằng XRF.

7. Kiểm tra đầu ra cuối cùng –Chúng tôi sử dụng máy phân loại quang học để kiểm tra 100% các kích thước quan trọng. Một mẫu AQL (Cấp II, 1.0) được lấy để xác minh đầy đủ. Giấy chứng nhận phù hợp đi kèm với mỗi lô hàng.

Đảm bảo chất lượng và chứng nhận

Của chúng tôidập kim loại có độ chính xác caohoạt động được hỗ trợ bởi các chứng nhận sau:

Mỗi lô hàng bao gồm:

• Giấy chứng nhận kiểm tra nhà máy (hóa học vật liệu và độ cứng)
• Báo cáo kiểm tra bài viết đầu tiên (đối với các công cụ mới)
• Báo cáo kiểm tra kích thước (đối với lô sản xuất)
• Chứng chỉ mạ (nếu có)
• Giấy chứng nhận sự phù hợp đã ký

Chính sách minh bạch cho việc dập chính xác

Chính sách mẫu –50 sản phẩm miễn phí từ dụng cụ mới (khách hàng thanh toán phí vận chuyển)

Số lượng đặt hàng tối thiểu –10.000 chi tiết cho dụng cụ mới; 5.000 cho dụng cụ hiện có

Thời gian chuẩn bị cho dụng cụ –20–30 ngày làm việc đối với trường hợp chết lũy tiến

Thời gian sản xuất -10–15 ngày làm việc sau khi phê duyệt mẫu

Quyền sở hữu công cụ -Khách hàng vẫn giữ quyền sở hữu dụng cụ; chúng tôi lưu trữ nó miễn phí

Chính sách hoàn trả –Linh kiện bị lỗi được thay thế miễn phí

kim loại Nuotekhông tính phí cho việc tái thẩm định nếu không đáp ứng được dung sai ở mẫu đầu tiên.

Khách hàng chúng tôi đang hợp tác

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa dập kim loại có độ chính xác cao và dập thông thường là gì?

A: Sự khác biệt chính là mức độ kiểm soát kích thước. Việc dập thông thường thường có dung sai từ ±0,10mm đến ±0,25mm. Việc dập kim loại có độ chính xác cao của chúng tôi đạt được ±0,025mm trên các vị trí lỗ và ±0,05mm trên các đường viền trống. Điều này có thể thực hiện được bằng cách sử dụng khuôn cacbua có lỗ cắt dây EDM, máy ép có hệ thống ram dẫn hướng và kiểm soát quy trình thống kê trong quá trình. Đối với các ứng dụng mà các bộ phận sẽ được sử dụng trong lắp ráp tự động hoặc ở những nơi quan trọng cần phải phù hợp với các bộ phận kết nối, chúng tôi khuyên bạn nên dập kim loại có độ chính xác cao để tránh lỗi phải làm lại hoặc lắp ráp.

Câu hỏi 2: Làm thế nào để bạn duy trì tuổi thọ dụng cụ trong khi vẫn giữ được dung sai chặt chẽ như vậy sau hàng triệu hành trình?

Trả lời: Chúng tôi sử dụng vật liệu chèn cacbua vonfram cho tất cả các trạm cắt và tạo hình. Cacbua duy trì các cạnh sắc dài hơn 10–20 lần so với thép công cụ, giúp ngăn chặn sự phát triển của lưỡi dao và độ lệch chiều. Chúng tôi cũng phủ lớp phủ TiCN hoặc AlCrN cho chày để giảm ma sát. Các kỹ sư công cụ của chúng tôi giám sát độ mòn của chày thông qua các cảm biến trong khuôn để đo lực tước; khi đạt đến ngưỡng xác định trước, máy ép sẽ tự động dừng. Tuổi thọ dụng cụ thông thường để dập kim loại có độ chính xác cao bằng thép không gỉ 0,5 mm là 3–5 triệu hành trình trước khi yêu cầu mài lại.

Câu hỏi 3: Bạn có thể thực hiện dập kim loại có độ chính xác cao trên vật liệu mỏng hơn 0,1mm không? Những thách thức nào phát sinh?

Trả lời: Có, chúng tôi đã dập các vật liệu mỏng tới 0,05mm (đồng berili và không gỉ). Tuy nhiên, những thách thức bao gồm xử lý vật liệu (cuộn dây mỏng dễ bị xoắn), đẩy bộ phận ra (tĩnh có thể khiến các bộ phận dính vào chày) và đo lường (không thể sử dụng thước cặp tiêu chuẩn). Chúng tôi giải quyết những vấn đề này bằng cách sử dụng nguồn cấp dữ liệu servo có khả năng kiểm soát lực căng, bộ ion hóa chống tĩnh điện và thước đo laze không tiếp xúc để kiểm tra. Để dập kim loại có độ chính xác cao trên vật liệu siêu mỏng, chúng tôi cũng khuyên dùng tốc độ ép chậm hơn (100–150 SPM) để giảm độ rung. Vui lòng liên hệ với chúng tôi với độ dày cụ thể và hình dạng bộ phận của bạn để xem xét tính khả thi.

Tại sao chọn chúng tôi để dập kim loại có độ chính xác cao

• Thiết kế dụng cụ nội bộ và sản xuất khuôn cacbua
• CMM và hệ thống thị giác để xác nhận kích thước
• Kiểm soát quy trình thống kê (SPC) trên mỗi lần sản xuất
• Truy xuất nguồn gốc vật liệu đầy đủ từ cuộn dây đến bộ phận hoàn thiện
• Báo cáo kiểm tra bài viết đầu tiên miễn phí với mọi công cụ mới
• Vận chuyển toàn cầu đến hơn 50 quốc gia

Liên hệkim loại Nuotehôm nay để thảo luận về bạndập kim loại có độ chính xác caodự án hoặc yêu cầu một phần mẫu từ một công cụ hiện có.
