Đinh tán đầu phổ quát

Đinh tán đầu phổ quátlà dây buộc "vừa phải". Không quá cao, không quá rộng, với phần trên nhẵn, có bán kính, nằm thoải mái trên hầu hết các bề mặt. Nếu đầu tròn quá hẹp và đầu giàn quá rộng thì đầu vạn năng chính là câu trả lời. Nó có đường kính đầu gấp 2,0–2,2 lần chuôi – rộng hơn tròn (1,6–1,8×), hẹp hơn giàn (2,2–2,8×) – và một hình dáng trông hoàn thiện mà không bị cồng kềnh.

Khi bạn không chắc nên chọn kiểu đầu nào thì kiểu đầu phổ thông là lựa chọn an toàn. Nó hoạt động trong hầu hết mọi ứng dụng, trong hầu hết mọi vật liệu và có vẻ tốt khi làm điều đó.

Universal so với Round so với Truss – Nơi phù hợp với Đầu đa năng

Khi nào nên chọn đầu vạn năng:

• Bạn đang lắp ráp các vật liệu hỗn hợp (kim loại + nhựa, kim loại + gỗ)
• Bạn muốn có sự cân bằng về diện tích chịu lực và biên dạng
• Bạn không chắc nên chọn kiểu đầu nào – phổ thông là mặc định an toàn
• Bạn muốn một chiếc đinh tán trông đẹp mắt mà không thu hút sự chú ý vào chính nó

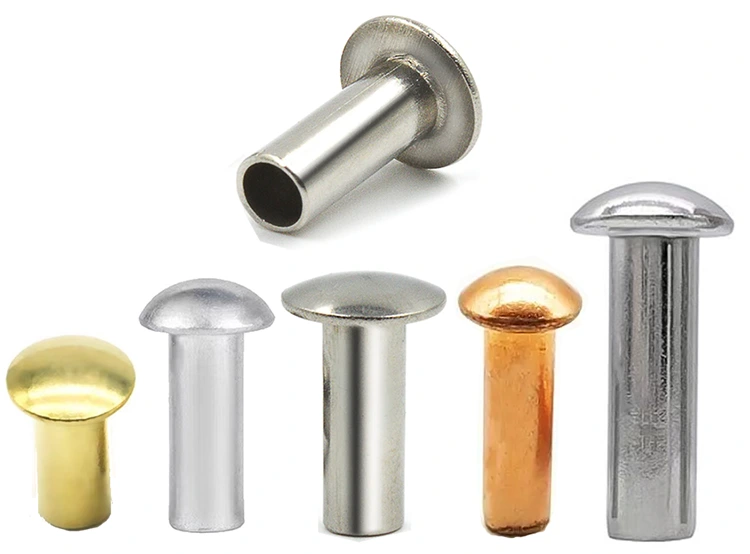

Hai kiểu dáng, năm chất liệu – Những gì chúng tôi cung cấp

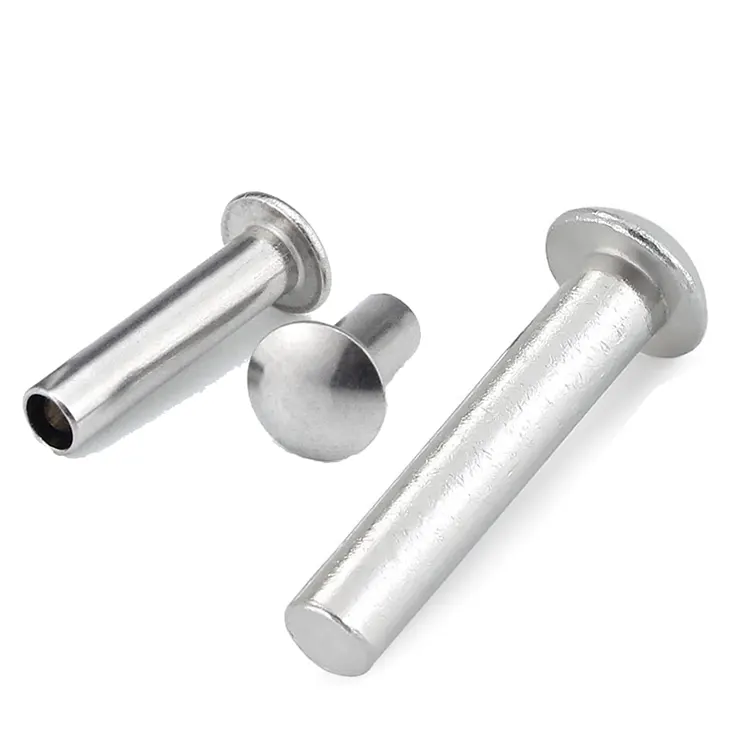

Đinh tán đầu phổ quátcó sẵn ở dạng rắn và bán ống. Loại đầu này không có dạng ống đầy đủ do hình dạng có độ nghiêng trung bình không cung cấp đủ chiều dài nòng để loe thích hợp.

Chọn thiết kế nào:

Chất rắn– Toàn bộ thân cây chắc chắn. Độ bền cắt và độ bền kéo tối đa. Sử dụng cho các ứng dụng kết cấu, mối nối chịu tải và các cụm lắp ráp không thể xảy ra hư hỏng. Yêu cầu lực cài đặt cao hơn.

bán ống– Có hốc ở đuôi giúp giảm 70% lực ép. Sử dụng để sản xuất khối lượng lớn, vật liệu mỏng và cụm lắp ráp mà bạn muốn bảo vệ vật liệu xung quanh. 80–90% cường độ rắn.

Vật liệu có sẵn:Thép carbon thấp, thép không gỉ (304/316), đồng thau (C2680), đồng (C11000), nhôm (5052/5056)

Kết thúc:Mạ kẽm, oxit đen, thụ động, sơn mài, mạ niken, đồ cổ, anodized, trơn - tùy thuộc vào vật liệu.

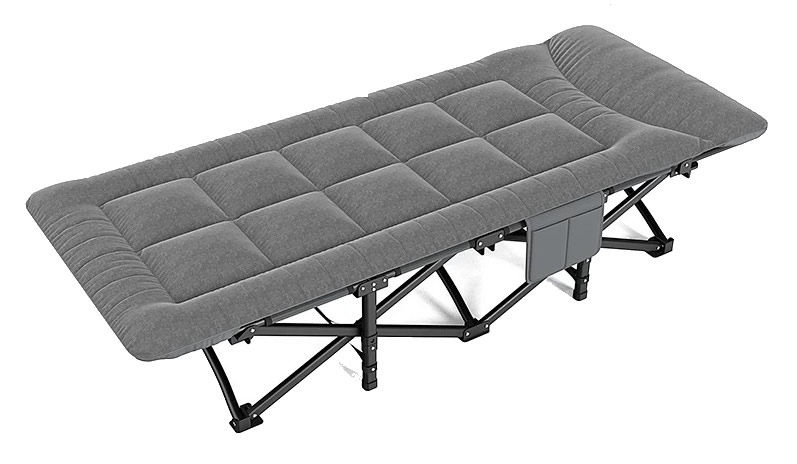

Một ứng dụng thực tế – Khung giường gấp trại

Một nhà sản xuất giường cắm trại di động đang sử dụng đinh tán đầu tròn cho các khớp bản lề cắt kéo. Đầu tròn quá hẹp – dưới tải trọng, đầu bị kéo xuyên qua ống thép có thành mỏng. Nhà sản xuất đã thử dùng đinh tán đầu giàn – chúng hoạt động được nhưng phần đầu rộng trông cồng kềnh và công nghiệp trên một sản phẩm tiêu dùng. Họ cần một chiếc đinh tán có diện tích chịu lực lớn hơn đầu tròn nhưng trông gọn gàng hơn đầu giàn – thứ có thể giữ chắc chắn mà không làm hỏng hình thức của sản phẩm.

Nuote Metals cung cấp đinh tán hình bán ống đa năng bằng thép mạ kẽm - thân 5,0mm, đầu vạn năng 10,5mm, chiều dài nòng 14,0mm. Đầu đa năng cung cấp thêm diện tích chịu lực cần thiết để tránh bị kéo xuyên qua – đường kính đầu 10,5mm giúp tăng diện tích chịu lực lên 38% so với đầu tròn ban đầu. Mặt cắt nhẵn, có bán kính trông sạch sẽ và hoàn thiện. Khoang hình bán nguyệt giữ lực ép ở mức thấp, ngăn chặn sự biến dạng của ống thành mỏng.

Nhà sản xuất đã thử nghiệm 500 đinh tán trên 250 giường. Sau 5.000 chu kỳ gấp với tải trọng 120kg, không bị kéo, không bị lỏng, không bị hư hỏng. Hiện nay, họ đặt hàng đinh tán đầu phổ thông với số lượng 150.000 chiếc mỗi năm.

Chúng được chỉ định như thế nào – Chúng tôi làm cho nó đơn giản

Đinh tán đầu đa năng được sản xuất theo yêu cầu chính xác của bạn. Đây là những gì chúng tôi cần để xác định đúng thông số kỹ thuật của bạn.

Kích thước chúng ta cần:

• Đường kính thân – 1,5mm đến 8,0mm. Đây là phần đi qua lỗ của bạn.
• Đường kính đầu - thường là đường kính thân 2,0–2,2 ×, nhưng chúng tôi có thể điều chỉnh để phù hợp với yêu cầu về bề mặt ổ trục của bạn.
• Chiều cao đầu – chúng tôi sẽ đề xuất dựa trên yêu cầu về khoảng trống của bạn.
• Chiều dài tổng thể – chúng tôi tính toán điều này từ độ dày ngăn xếp vật liệu của bạn.

Những lựa chọn bạn thực hiện:

• Chất liệu - thép, không gỉ, đồng thau, đồng hoặc nhôm
• Thiết kế – dạng đặc hoặc dạng bán ống
• Hoàn thiện - kẽm, thụ động, sơn mài, niken, anodized, đồ cổ, v.v.

Nếu bạn không chắc chắn về đường kính hoặc chiều cao đầu:Gửi cho chúng tôi một bức ảnh về lắp ráp của bạn hoặc một phần mẫu. Chúng tôi sẽ đề xuất các kích thước đầu phổ quát tối ưu cho ứng dụng của bạn. Chúng tôi không tính phí tư vấn kỹ thuật.

Thời gian dẫn mẫu: 5–10 ngày đối với thông số kỹ thuật tiêu chuẩn. Dụng cụ tùy chỉnh: 15–20 ngày.

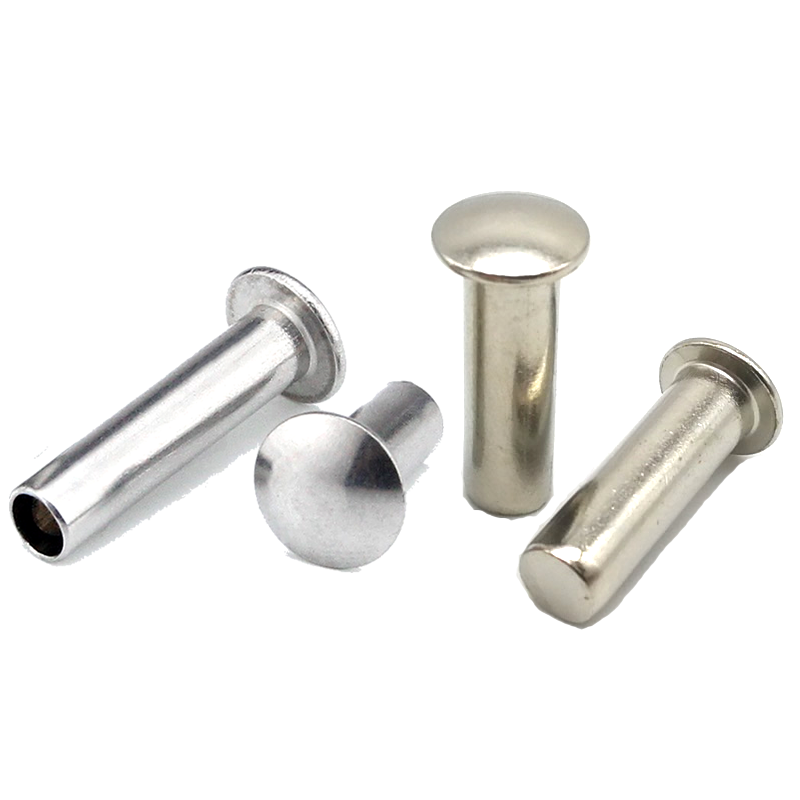

Cấu Hình Đầu Đa Năng – Cân Bằng, Đa Năng, Đáng Tin Cậy

Kiểu đầu phổ quát là kiểu đầu linh hoạt nhất mà chúng tôi tạo ra - và dễ tha thứ nhất. Nó hoạt động trong hầu hết mọi ứng dụng, đó là lý do tại sao nó thường là lựa chọn mặc định cho các kỹ sư không chắc chắn nên chỉ định kiểu đầu nào.

Điều gì làm cho đầu vạn năng trở nên khác biệt:

Hồ sơ cân bằng– Cái đầu phổ quát được thiết kế có chủ ý để trở thành “trung gian”. Đủ rộng để tránh bị kéo xuyên qua ở hầu hết các vật liệu, đủ thấp để tránh bị vướng và đủ tròn để trông hoàn thiện trên các sản phẩm tiêu dùng.

Mặt trên nhẵn, có bán kính– Khác với cạnh sắc của đầu giàn hay mái vòm nổi bật của đầu tròn, đầu đa năng có bán kính nhẵn, liên tục từ tâm ra mép. Điều này làm giảm hiện tượng giật và mang lại cho nó vẻ ngoài chuyên nghiệp.

Bề mặt chịu lực hào phóng– Với đường kính thân gấp 2,0–2,2 lần, đầu vạn năng mang lại diện tích chịu lực lớn hơn đáng kể so với đầu tròn – đủ cho hầu hết các tổ hợp vật liệu hỗn hợp.

Cách chúng tôi làm cho nó nhất quán:

Tiêu đề chính xác –Cấu hình đầu phổ quát được cắt vào khuôn cacbua của chúng tôi với bán kính đỉnh và góc cạnh cụ thể. Mọi đinh tán đều có cùng một hồ sơ.

Kiểm soát độ đồng tâm -Đầu phải được đặt chính giữa thân trong phạm vi ±0,10mm. Đầu lệch tâm làm giảm hiệu quả ổ trục và nhìn sai lệch.

Bề mặt hoàn thiện– Khuôn của chúng tôi được đánh bóng hoàn thiện như gương để tạo ra một đầu khuôn sạch sẽ, không tì vết.

Kết quả:Đầu đa năng hoạt động với các vật liệu hỗn hợp, trông chuyên nghiệp và được lắp đặt đáng tin cậy – hết đợt này đến đợt khác.

Những gì chúng tôi kiểm tra – Và tại sao những người đứng đầu toàn cầu cần sự kiểm soát nhất quán

Đầu phổ thông không phải là kiểu đầu khó chế tạo nhất - đó là kiểu đầu tròn. Nhưng chúng cần được kiểm soát nhất quán vì thiết kế “trung bình” có nghĩa là chúng được sử dụng trong phạm vi ứng dụng rộng nhất. Độ lệch có thể được chấp nhận trên đầu tròn (chỉ được sử dụng trên kim loại) có thể gây ra sự cố trên đầu phổ thông (được sử dụng trên vật liệu hỗn hợp).

Đây là những gì chúng tôi xem:

• Đường kính thân – ± 0,05mm. Nếu thân quá lỏng trong lỗ, đinh tán sẽ nghiêng. Nếu chặt quá thì sẽ không nhét vào được. Chúng tôi kiểm tra điều này trước khi bắt đầu sản xuất và giám sát nó trong suốt quá trình hoạt động.
• Đường kính đầu – ± 0,15mm. Bề mặt chịu lực là toàn bộ lý do bạn chọn đầu vạn năng. Nếu đầu quá nhỏ, bạn sẽ mất khả năng chịu lực. Nếu nó quá khổ, nó có thể không vừa với khoảng trống của bạn.
• Chiều cao đầu – ± 0,10mm. Cao quá thì bị vướng. Quá ngắn và có vẻ sai. Chúng tôi kiểm tra điều này trên mỗi lô.
• Độ đồng tâm - ± 0,10mm. Đầu lệch làm giảm hiệu quả ổ trục. Nó cũng có vẻ sai – và các đầu đa năng thường được nhìn thấy trên các sản phẩm tiêu dùng.
• Độ sâu khoang (hình bán nguyệt) – 45–55% chiều dài thùng. Quá nông và lực ép vẫn ở mức cao. Quá sâu, và móc sắt yếu.
• Chiều dài tổng thể – ± 0,15mm. Phải phù hợp với độ dày chồng vật liệu của bạn để hình thành móc sắt thích hợp.

Cách chúng tôi phát hiện vấn đề sớm:

Lô hàng của bạn – Những gì chúng tôi gửi cho bạn

Khi đinh tán đầu phổ quát của bạn được giao đến, chúng sẽ đi kèm với một bản ghi đầy đủ về những gì đã được tạo ra và cách nó được xác minh.

Những gì bạn sẽ tìm thấy trong hộp:

• Đinh tán đựng trong túi poly kín – Dán nhãn mã bộ phận, số lô, số lượng. Không có bộ phận lỏng lẻo, không cần đoán.
• Giấy chứng nhận vật liệu – Thành phần hóa học và đặc tính kéo từ cuộn dây ban đầu. Có thể truy nguyên theo số nhiệt.
• Phiếu kiểm tra – Số đo thực tế của 10 đinh tán từ lô của bạn. Không chỉ “trong giới hạn” – những con số thực tế mà chúng tôi đo được.
• Chứng chỉ hoàn thiện – Nếu đinh tán của bạn được mạ hoặc phủ, chúng tôi sẽ bao gồm xác minh độ dày XRF.
• Tài liệu tuân thủ - Được ký bởi người quản lý QA của chúng tôi, với số lô duy nhất để truy xuất nguồn gốc.

Tại sao điều này lại quan trọng:Nếu xảy ra lỗi tại hiện trường, bạn có hồ sơ để theo dõi lại chính xác cuộn vật liệu và quá trình sản xuất chính xác. Chúng tôi lưu giữ các bản sao trong năm năm – nhưng chúng tôi khuyên bạn cũng nên giữ bản sao của mình.

Được chứng nhận để:ISO 9001:2015, RoHS, REACH

Chúng được sử dụng ở đâu

• Giường gấp và đồ nội thất – Khớp bản lề cắt kéo, cụm khung, điểm xoay
• Phần cứng – Bản lề cổng, chốt, phần cứng cửa, các bộ phận của hàng rào
• Sản phẩm dân dụng – Phần cứng cửa sổ, phần cứng tủ, bộ phận trang trí
• Ô tô - Trang trí nội thất, cụm bảng điều khiển, linh kiện ghế
• Thiết bị công nghiệp – Bảo vệ máy móc, bảng điều khiển
• Điện tử – Vỏ, khung
• Sản xuất chung – Bất kỳ quá trình lắp ráp nào mà bạn không chắc chắn nên chọn kiểu đầu nào

Ba câu hỏi chúng tôi thường trả lời

Câu 1: Sự khác biệt giữa đầu phổ thông và đầu tròn là gì? Họ trông giống nhau.

Đáp: Đầu đa năng rộng hơn (2,0–2,2× đường kính chuôi so với 1,6–1,8×) và thấp hơn một chút so với đầu tròn. Nó cũng có cấu hình bán kính, liên tục hơn – ít có mái vòm khác biệt hơn. Sự khác biệt về hình ảnh là rất nhỏ nhưng sự khác biệt về chức năng là có thật: đầu đa năng cung cấp nhiều diện tích chịu lực hơn để ngăn chặn hiện tượng kéo xuyên qua trong các vật liệu hỗn hợp. Đối với các tổ hợp kim loại với kim loại có lỗ kín, đầu tròn vẫn là lựa chọn tốt hơn. Đối với vật liệu hỗn hợp, đầu đa năng sẽ an toàn hơn.

Câu hỏi 2: Tôi nên chọn thiết kế nào – dạng đặc hay dạng bán ống?

MỘT:Đinh tán hình bán nguyệtlà lựa chọn mặc định cho hầu hết các ứng dụng – 80–90% cường độ rắn ở 25–30% lực cài đặt. Chọnđinh tán rắnkhi bạn cần cường độ tối đa cho các cụm kết cấu chịu lực. Đầu dạng ống hoàn chỉnh không có sẵn cho đầu phổ thông do hình dạng của đầu có biên dạng trung bình. Tất cả ba thiết kế đều có sẵn với cùng một kiểu đầu phổ biến.

Câu 3: Chất liệu nào là tốt nhất cho đinh tán đầu đa năng trong các ứng dụng ngoài trời?

Trả lời: Đối với các ứng dụng ngoài trời, chúng tôi khuyên dùng thép không gỉ (304 hoặc 316) với lớp hoàn thiện thụ động để chống ăn mòn vĩnh viễn. 304 là đủ để tiếp xúc ngoài trời nói chung (mưa, độ ẩm). 316 được khuyên dùng cho môi trường ven biển hoặc có nhiều muối. Nếu bạn đang làm việc với ngân sách eo hẹp hơn, thép mạ kẽm với cromat màu vàng có khả năng chống phun muối trong 96 giờ – thích hợp để sử dụng ngoài trời có mái che. Trong trường hợp giường gấp ở trên, khách hàng chọn thép mạ kẽm vì giường được sử dụng trong nhà (lều cắm trại) và hạn chế ra ngoài thường xuyên.
