Đinh tán nửa đầu nấm

Khi nối các vật liệu mềm hoặc mỏng mà đầu đinh tán tiêu chuẩn có thể xuyên qua, đinh tán nửa ống hình đầu nấm mang lại giải pháp lý tưởng. Đầu hình vòm rộng phân bổ lực kẹp trên một diện tích lớn hơn trong khi phần đuôi rỗng cho phép lắp đặt với lực thấp.

kim loại Nuote đã thiết kế các loại ốc vít chính xác trong hơn 20 năm. Đinh tán nửa hình ống đầu nấm của chúng tôi phục vụ các ngành công nghiệp khác nhau, từ đồ da và vải bọc cho đến đồ trang trí ô tô và thiết bị nông nghiệp—bất cứ nơi nào cần có đầu rộng, có độ nghiêng thấp để ngăn vật liệu bị rách.

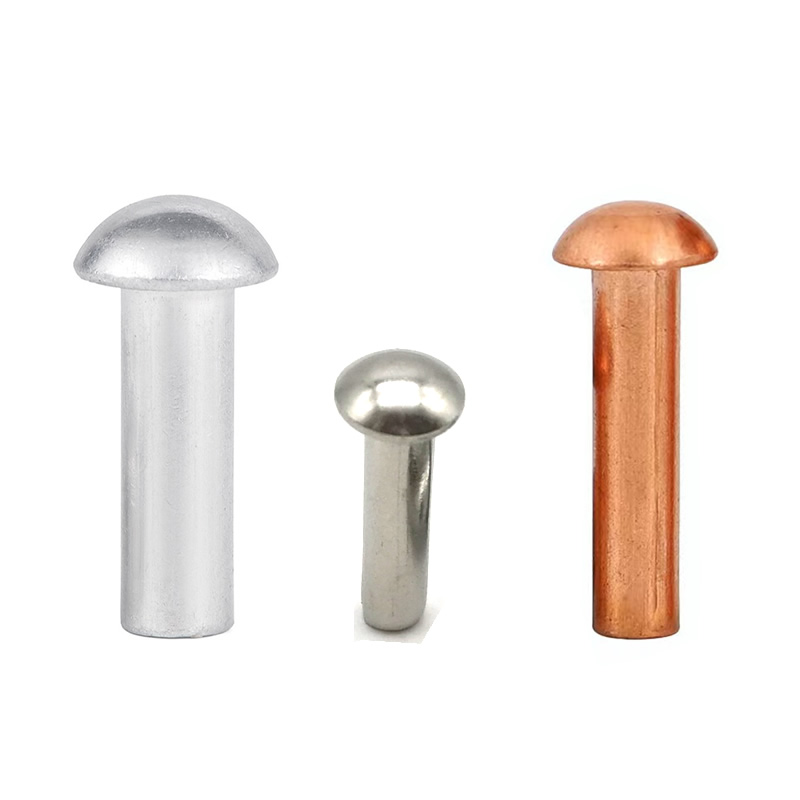

Đinh tán nửa đầu nấm là gì?

Đinh tán nửa hình ống đầu nấm có đầu rộng, tròn giống như mũ nấm, kết hợp với thân có một khoang rỗng nông ở đầu đuôi (thường bằng 40–60% chiều dài thân).

Các đặc điểm phân biệt của đinh tán nửa hình ống đầu nấm bao gồm:

Đường kính đầu lớn - thường gấp 2,0–2,5 lần đường kính thân

Cấu hình vòm thấp – phần đầu chỉ cao hơn bề mặt 0,6–1,2mm

Cạnh nhẵn, có bán kính – không có góc nhọn làm hỏng vật liệu lân cận

Đuôi nửa hình ống – giảm lực định hình khoảng 70% so với đinh tán đặc

Hình học này làm cho những chiếc đinh tán này đặc biệt phù hợp với:

Các vật liệu mềm như da, cao su, nhựa và vật liệu tổng hợp

Tấm kim loại mỏng nơi một cái đầu nhỏ có thể xuyên qua

Các tổ hợp dệt bao gồm vải bạt, vải bạt và vải bọc

Các ứng dụng yêu cầu khả năng chống rung mà không làm hỏng chất nền

Tại sao nên chọn đinh tán nửa hình ống đầu nấm thay vì các kiểu đầu khác?

Trước khi kiểm tra các thông số kỹ thuật, hãy cân nhắc xem Nuote Metals đề xuất các loại đinh tán hình ống nửa đầu hình nấm thay vì các lựa chọn thay thế.

So sánh kiểu đầu

Ưu điểm của thiết kế đầu nấm

Ngăn chặn tình trạng kéo qua - đầu rộng hoạt động như một vòng đệm tích hợp

Giảm căng thẳng vật liệu - tải được phân phối trên một diện tích lớn hơn

Mang lại vẻ ngoài hoàn thiện – mái vòm mượt mà trông thật chuyên nghiệp

Giảm thiểu hiện tượng giật – cạnh có bán kính không bám vào vải hoặc tay

Tương thích với chất nền mềm – nhựa và cao su không bị nứt dưới đầu

Các loại đinh tán khác nhau mà chúng tôi tạo ra

Chúng tôi tạo ra các loại đinh tán khác nhau, chẳng hạn như đinh tán rắn, đinh tán bán hình ống và đinh tán hình ống đầy đủ và đinh tán tùy chỉnh đặc biệt.

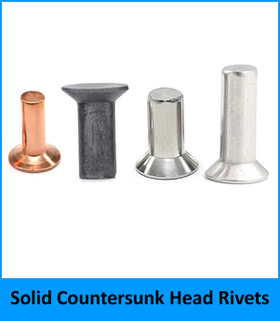

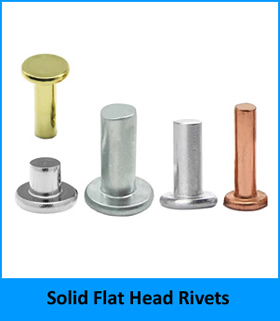

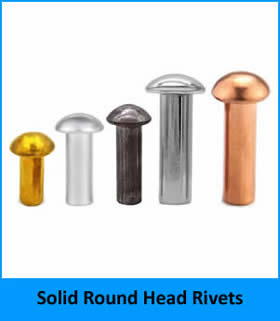

1. Đinh tán rắn, bao gồm đinh tán đầu tròn rắn, đinh tán đầu phẳng rắn và đinh tán đầu chìm rắn bằng các vật liệu khác nhau.

Nếu bạn muốn biết thêm về đinh tán rắn của chúng tôi, vui lòng nhấp vào

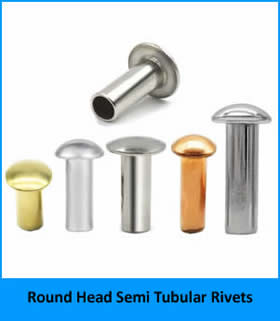

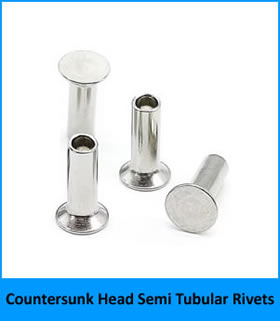

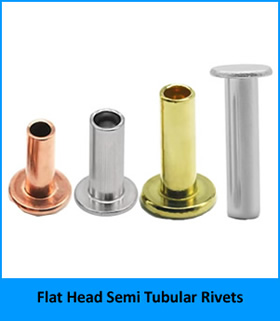

2. Đinh tán bán hình ống, bao gồm đinh tán đầu tròn bán hình ống, đinh tán đầu phẳng bán hình ống và đinh tán đầu chìm bán hình ống bằng các vật liệu khác nhau.

nhấp chuột  để xem thêm về đinh tán hình bán nguyệt của chúng tôi.

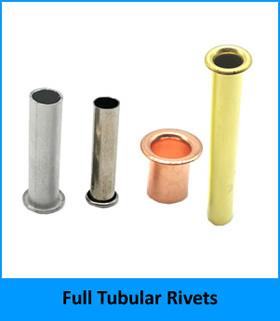

3. Đinh tán hình ống đầy đủ bằng đồng thau, đồng, thép không gỉ, nhôm và thép.

Nếu bạn muốn biết thêm về đinh tán hình ống, vui lòng nhấp vào

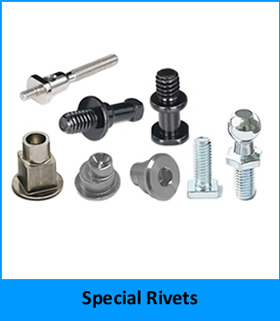

4. Đinh tán đặc biệt

Cilck  để xem thêm về đinh tán đặc biệt của chúng tôi.

Thông số sản phẩm chi tiết của đinh tán hình ống nửa đầu nấm kim loại Nuote

Tất cả các đinh tán hình ống nửa đầu nấm từkim loại Nuoteđược sản xuất từ ​​​​thép carbon thấp, đồng thau hoặc nhôm, tùy thuộc vào yêu cầu ứng dụng. Đầu nấm được thiết kế để mang lại diện tích chịu lực tối đa trong khi vẫn duy trì độ nghiêng thấp.

Thông số vật liệu

Kích thước tiêu chuẩn – Đinh tán hình ống nửa đầu nấm bằng thép

kim loại Nuotesản xuất đinh tán hình ống nửa đầu nấm với phạm vi kích thước tiêu chuẩn sau. Kích thước tùy chỉnh có sẵn cho các đơn đặt hàng số lượng lớn.

Dung sai: Đường kính thân ± 0,05mm, đường kính đầu ± 0,15mm, chiều cao đầu ± 0,10mm, chiều dài tổng thể ± 0,15mm. Độ sâu rỗng xấp xỉ 50% chiều dài nòng đối với đinh tán nửa hình ống tiêu chuẩn.

Dữ liệu hiệu suất cơ học (Thép, Đường kính 4mm, Tay cầm 2 mm)

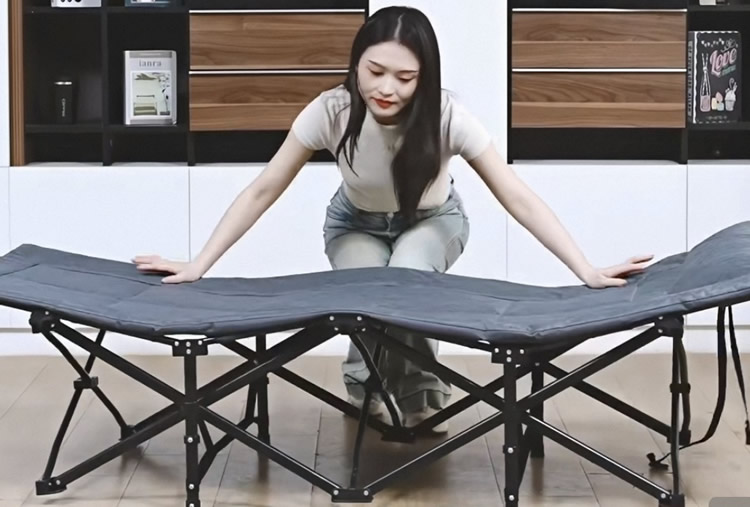

Hộp đựng dành cho khách hàng – Giường cắm trại gấp (Thép, mạ Niken)

Một nhà sản xuất đồ nội thất cắm trại nhỏ gọn đã tiếp cận chúng tôi để trình bày một vấn đề tái diễn. Giường gấp của họ sử dụng đinh tán đầu tròn ở khớp bản lề cắt kéo. Đầu tròn nhô ra quá xa, cọ vào bề mặt vải ngủ trong quá trình gấp. Tệ hơn nữa, các đinh tán bằng thép mạ kẽm xuất hiện vết gỉ trắng sau vài lần sử dụng trong điều kiện ẩm ướt. Họ cần một chiếc đinh tán có đầu rộng hơn, thấp hơn để làm sạch vải, đồng thời có khả năng chống ăn mòn tốt hơn.

Chúng tôi đề xuất sử dụng đinh tán nửa rỗng đầu nấm bằng thép được mạ niken. Thân nấm 5mm, đầu nấm 11mm chỉ kiêu hãnh 1,6mm – đủ thấp để thông thoáng vải nhưng đủ rộng để phân bổ tải trọng bản lề. Lớp mạ niken cung cấp khả năng bảo vệ chống phun muối trong 96 giờ (so với 48 giờ đối với kẽm), loại bỏ vấn đề rỉ sét. Khoang bán rỗng giúp giảm 70% lực cài đặt, ngăn ngừa biến dạng của ống thép mỏng.

Khách hàng đã thử nghiệm 200 đinh tán trên 50 giường. Sau 5.000 chu kỳ gấp và một tuần trong buồng ẩm, không bị vướng, không rỉ sét, không bị lỏng. Hiện tại, họ sử dụng đinh tán đầu nấm mạ niken của chúng tôi trên toàn bộ dòng sản phẩm giường gấp của mình.

Quy trình kiểm soát chất lượng của chúng tôi – Từ dây đến đến hộp gửi đi

Chúng tôi không dựa vào may mắn. Mỗi lô đinh tán hình ống nửa đầu nấm đều trải qua một trình tự kiểm tra được ghi lại bằng cách sử dụng các dụng cụ đã được hiệu chuẩn. Dưới đây là quy trình làm việc tiêu chuẩn của chúng tôi.

Quy trình kiểm tra từng bước

Kiểm tra dây đến– Chúng tôi kiểm tra đường kính nguyên liệu bằng micromet kỹ thuật số (độ chính xác ± 0,001mm). Một mẫu từ mỗi cuộn dây được kiểm tra độ cứng bằng máy đo độ cứng Rockwell (thang HRB). Chỉ đi dây trong phạm vi HRB 70–85.

Kiểm tra bài viết đầu tiên–vẻ bề ngoài– 10 đinh tán đầu tiên từ máy gia công tiêu đề được kiểm tra dưới kính hiển vi của máy chế tạo công cụ (độ phóng đại 20 lần). Chúng tôi tìm kiếm các vết nứt, vết lóe sáng, đầu không đều hoặc vết trên bề mặt.

Kiểm tra bài viết đầu tiên– kích thước– Sử dụng thước cặp kỹ thuật số (độ phân giải 0,01mm) và micromet, chúng tôi đo đường kính thân, đường kính đầu, chiều cao đầu và tổng chiều dài. Một máy chiếu biên dạng (bộ so sánh quang học) chiếu đinh tán ở độ phóng đại 20 lần để xác minh độ sâu khoang và độ đồng tâm của đầu. Hệ thống đo hình ảnh 2.5D ghi lại toàn bộ đường viền và so sánh nó với bản vẽ CAD. Tất cả các phép đo phải nằm trong phạm vi ±0,05mm đối với thân và ±0,15mm đối với chiều dài.

Kiểm tra trong quá trình– Trong quá trình sản xuất, người vận hành kéo 5 đinh tán cứ 500 chiếc. Kích thước được xác minh bằng thước cặp kỹ thuật số và thước đo đi/không đi để đo độ sâu khoang. Bất kỳ sự trôi dạt nào vượt quá giới hạn cho phép sẽ dừng quá trình ép.

Cài đặt thử nghiệm (đinh tán thử nghiệm)– Cứ 2.000 chiếc chúng tôi đặt 3 chiếc đinh tán thành một mẫu vật liệu đại diện bằng máy ép thủy lực. Móc sắt được kiểm tra tính đối xứng và độ kín. Không chấp nhận đinh tán lỏng hoặc nứt.

Thử nghiệm phun muối (nếu cần)– Đối với đinh tán ngoài trời hoặc đinh tán mạ, chúng tôi đặt mẫu vào buồng thử nghiệm phun muối (ASTM B117). Thép mạ niken: tối thiểu 96 giờ. Thép không gỉ: 200–500 giờ (304) hoặc hơn 1.000 giờ (316). Giấy chứng nhận được cấp theo lô.

Kiểm tra đầu ra cuối cùng– Trước khi đóng gói, từng đinh tán đều đi qua máy phân loại quang học có camera tốc độ cao. Nó kiểm tra đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. Từ chối sẽ tự động được đẩy ra. Sau đó, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) được lấy để xác minh thủ công bằng thước cặp, micromet và máy chiếu biên dạng.

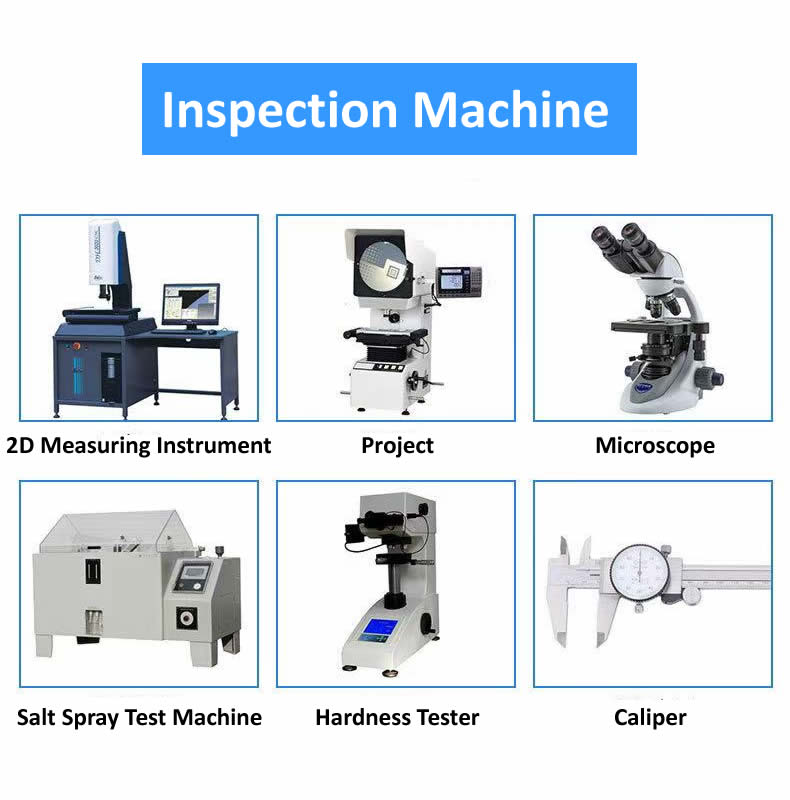

Danh sách thiết bị trong nhà của chúng tôi

Tất cả thiết bị được hiệu chuẩn hàng năm bởi phòng thí nghiệm bên thứ ba được công nhận. Hồ sơ được lưu giữ trong năm năm.

Kim loại Nuote không gừ. Chúng tôi đo lường. Mỗi đinh tán hình ống nửa đầu nấm rời khỏi nhà máy của chúng tôi đều đã vượt qua các cuộc kiểm tra này.

Tin tưởng thông qua thử nghiệm

Mỗi lô đinh tán nửa đầu nấm từ Nuote Metals đều trải qua:

Kiểm tra kích thước - đường kính đầu, chiều cao đầu, đường kính thân, độ sâu rỗng

Kiểm tra độ cứng – Thang đo Rockwell phù hợp với vật liệu

Thử nghiệm kéo qua - trên chất nền đại diện (da, nhựa hoặc vải)

Thử nghiệm phun muối – đối với sản phẩm được phủ (mạ kẽm: tối thiểu 72 giờ)

Hướng dẫn lắp đặt đinh tán nửa hình ống

Việc lắp đặt đúng cách các đinh tán hình ống nửa đầu nấm đòi hỏi phải chú ý đến kích thước lỗ và lựa chọn công cụ cài đặt. Thực hiện theo các bước sau từ Nuote Metals:

Chuẩn bị trước khi cài đặt

Chọn đường kính lỗ chính xác – lớn hơn đường kính thân 0,25–0,30mm

Đục hoặc khoan lỗ sạch – tránh làm rách vật liệu nền

Làm mờ cả hai mặt - đặc biệt quan trọng đối với nhựa và cao su

Chỉ dành cho da – làm ướt nhẹ khu vực lỗ để co lại tự nhiên

Phương pháp cài đặt

Phương pháp 1– Máy định vị đinh tán thủ công bằng búa (Âm lượng thấp)

Chèn đinh tán qua các lỗ đã chuẩn bị sẵn (đầu nấm ở phía nhìn thấy được)

Đặt một bộ định hình lõm lên trên phần đuôi rỗng (đường kính bộ định hình khớp với hình dạng đầu)

Dùng búa đập vào con mồi để cuộn đuôi ra ngoài

Dừng lại khi đuôi tạo thành một móc phẳng hoặc hơi tròn

Phương pháp 2– Máy ép khí nén (Khối lượng trung bình)

Dùng dụng cụ ép đinh tán có đe hình nấm ở phía đầu

Áp dụng áp lực dần dần cho đến khi đuôi cuộn hoàn toàn

Phương pháp này mang lại độ bám chắc chắn mà không làm hư hại do va đập đối với chất nền mềm

Phương pháp 3– Máy ép thủy lực hoặc đá (Khối lượng lớn)

Lý tưởng cho hoạt động sản xuất vượt quá 10.000 chiếc

kim loại Nuote có thể cung cấp các công cụ cài đặt phù hợp (đục lỗ và khuôn) được hiệu chỉnh theo kích thước đinh tán của chúng tôi

Đặt áp suất ở mức 0,8–1,5 tấn tùy theo đường kính

Kiểm tra sau khi cài đặt

Kiểm tra phần đầu – đầu nấm phải nằm phẳng trên bề mặt và không có khe hở

Đuôi móc – phải được cuộn hoàn toàn, không có vết nứt hoặc giãn nở không đối xứng

Kiểm tra bề mặt - không có vết nứt xung quanh lỗ (đặc biệt đối với nhựa hoặc da)

Thử nghiệm kéo - đinh tán mẫu phải chịu được tải trọng làm việc dự kiến

Câu hỏi thường gặp về đinh tán hình ống nửa đầu nấm

Dưới đây là các câu hỏi kỹ thuật phổ biến nhất mà Nuote Metals nhận được liên quan đến đinh tán nửa hình ống đầu nấm.

Câu 1: Sự khác biệt giữa đinh tán nửa đầu hình nấm và đinh tán đầu tròn tiêu chuẩn là gì? Khi nào tôi nên sử dụng mỗi?

Đáp: Sự khác biệt chính là hình dạng đầu và mục đích chức năng của nó. Đinh tán nửa hình ống đầu nấm có đầu rộng hơn (2,0–2,5 lần đường kính thân) với hình dáng thấp hơn, bán kính hơn so với đinh tán đầu tròn tiêu chuẩn (thường là 1,5–1,7 lần đường kính thân với mái vòm cao hơn). Đầu rộng hơn của đinh tán nửa hình ống đầu nấm mang lại bề mặt chịu lực lớn hơn, khiến chúng trở nên lý tưởng cho các vật liệu mềm như da, cao su, nhựa và vải nơi đầu nhỏ hơn sẽ xuyên qua. Đinh tán đầu tròn tiêu chuẩn phù hợp hơn với các mối nối kim loại với kim loại nơi độ bền nền cao và lực kéo qua không phải là vấn đề đáng lo ngại. Ví dụ: sử dụng đinh tán hình nửa đầu nấm khi gắn dây đeo vải vào một bộ phận bằng nhựa; sử dụng đinh tán đầu tròn tiêu chuẩn khi nối hai giá đỡ bằng thép. Nuote Metals có thể cung cấp các gói mẫu để bạn có thể kiểm tra cả hai kiểu đầu trên chất liệu cụ thể của mình.

Câu hỏi 2: Có thể sử dụng đinh tán nửa hình ống đầu nấm trong các ứng dụng có độ rung cao, chẳng hạn như thiết bị nông nghiệp hoặc nội thất ô tô không?

Trả lời: Có, đinh tán nửa hình ống đầu nấm hoạt động rất tốt trong môi trường có độ rung cao, miễn là vật liệu nền phù hợp. Đuôi nửa hình ống mở rộng và lấp đầy lỗ, tạo ra một khớp nối chặt chẽ chống lại sự lỏng lẻo khi rung. Đối với các ứng dụng kim loại với kim loại, chúng tôi khuyên dùng đinh tán hình ống nửa đầu nấm bằng thép có lớp phủ kẽm hoặc phốt phát. Đối với nội thất ô tô thường sử dụng nhựa hoặc vật liệu tổng hợp, đầu nấm rộng thực sự cải thiện khả năng chống rung bằng cách phân bổ tải trọng tuần hoàn trên một diện tích lớn hơn, giảm sự tập trung ứng suất. Tuy nhiên, đối với các ứng dụng có độ rung cực cao (ví dụ: các bộ phận động cơ), Nuote Metals khuyên bạn nên ghép đinh tán với hợp chất khóa ren hoặc chọn loại dây buộc khác chẳng hạn như chốt khóa. Đối với hầu hết các thiết bị nông nghiệp (tấm chắn, tấm trang trí, biển báo) và các ứng dụng nội thất ô tô, đinh tán nửa ống hình đầu nấm là sự lựa chọn đáng tin cậy đã được chứng minh.

Câu hỏi 3: Làm cách nào để ngăn ngừa nứt hoặc tách khi lắp đinh tán hình ống nửa đầu nấm vào nhựa giòn hoặc acrylic mỏng?

Đáp: Đây là một thách thức chung. Để tránh bị nứt khi lắp đinh tán hình ống nửa đầu nấm vào nhựa giòn, Nuote Metals khuyến nghị các bước sau. Đầu tiên, tăng đường kính lỗ lên một chút – đối với nhựa giòn, hãy sử dụng lỗ lớn hơn khuyến nghị tiêu chuẩn của chúng tôi từ 0,05–0,10mm (ví dụ: chuôi + 0,35mm thay vì +0,25mm). Thứ hai, vát lối vào và lối ra của lỗ bằng mũi khoan 45° để loại bỏ các cạnh sắc gây ra vết nứt. Thứ ba, sử dụng phương pháp cài đặt áp suất có kiểm soát - máy ép bằng tay hoặc bằng khí nén tác dụng lực dần dần, trong khi một cú đập búa có thể làm nứt nhựa. Thứ tư, hãy cân nhắc việc sử dụng vòng đệm phía sau dưới phần đuôi bị kẹp để phân bổ lực giãn nở. Đối với các vật liệu cực kỳ giòn (acrylic, polycarbonate), Nuote Metals cung cấp một phiên bản đinh tán hình ống nửa đầu nấm có thành mỏng hơn một chút ở phần rỗng, nở ra với lực hướng tâm thấp hơn. Hãy liên hệ với nhóm kỹ thuật của chúng tôi về loại nhựa và độ dày cụ thể của bạn để có đề xuất tùy chỉnh.

Câu hỏi 4: Phạm vi kẹp tối đa của đinh tán nửa hình ống đầu nấm là bao nhiêu? Bạn có thể tạo chiều dài thùng dài hơn cho các ngăn xếp vật liệu dày không?

Trả lời: Phạm vi độ bám tiêu chuẩn cho đinh tán hình ống nửa đầu nấm của Nuote Metals thường là 1,0mm đến 15,0mm, tùy thuộc vào đường kính thân. Đối với các ngăn xếp vật liệu dày hơn, chúng tôi cung cấp chiều dài thùng tùy chỉnh lên tới 50 mm cho đường kính 8 mm trở lên. Quy tắc chọn chiều dài thùng là: chiều dài thùng phải vượt quá tổng độ dày vật liệu từ 1,0–1,5mm để tạo thành móc sắt thích hợp. Ví dụ: nếu chồng vật liệu của bạn dày 8,0mm, hãy chọn đinh tán có chiều dài nòng là 9,0–9,5mm. Nuote Metals duy trì dụng cụ cho chiều dài nòng với gia số 0,5 mm từ 3 mm đến 25 mm đối với hầu hết các đường kính. Đối với chiều dài vượt quá 25mm, cần có dụng cụ tùy chỉnh với số lượng đặt hàng tối thiểu là 50.000 chiếc. Hãy liên hệ với chúng tôi để cung cấp độ dày ngăn xếp vật liệu chính xác của bạn và chúng tôi sẽ tính toán chiều dài thùng tối ưu và đưa ra báo giá.

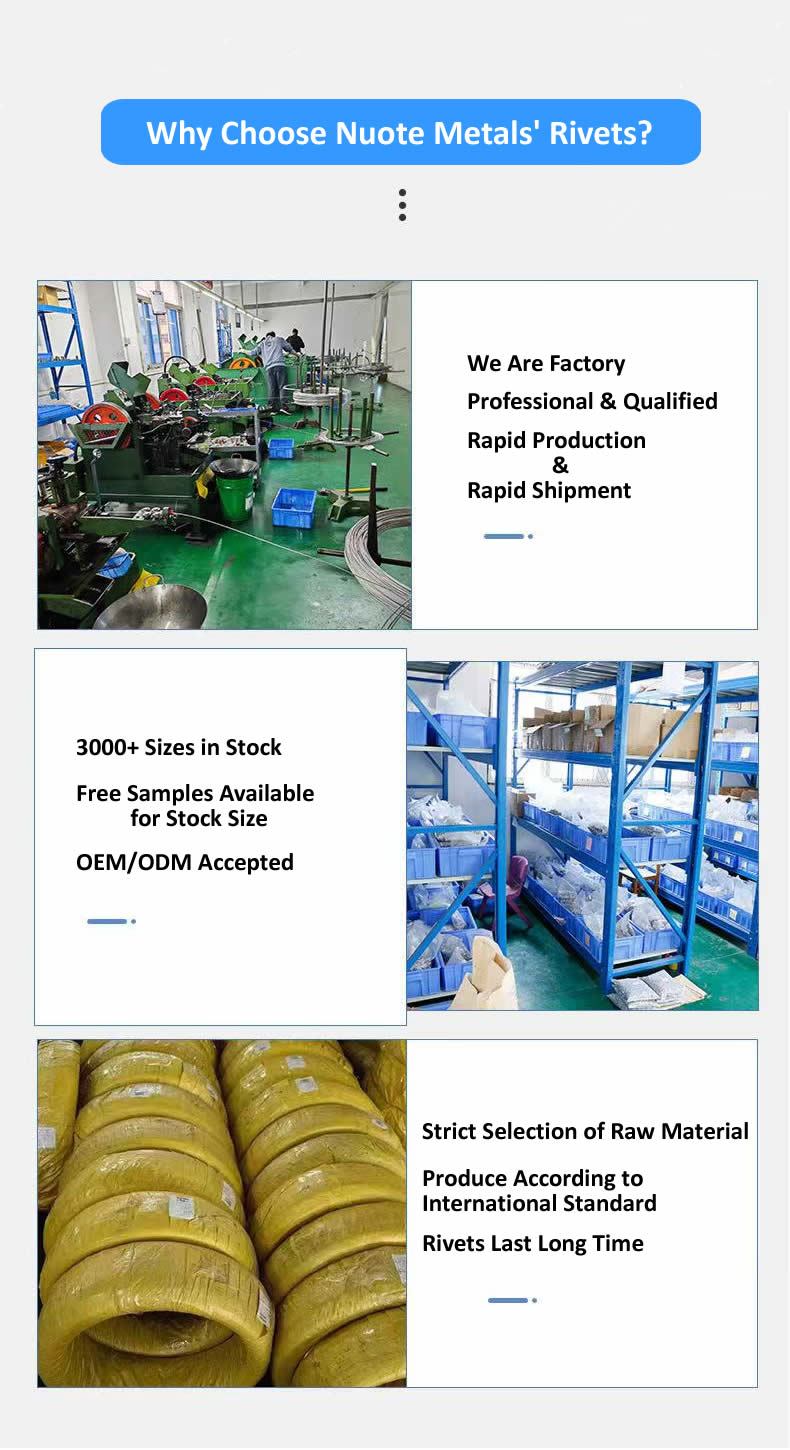

Tại sao nên hợp tác với Nuote Metals để sản xuất đinh tán hình ống nửa đầu nấm?

Việc chọn đúng nhà cung cấp đảm bảo hình dạng đầu phù hợp, móc cài đáng tin cậy và hỗ trợ kỹ thuật chuyên môn. Nuote Metals cung cấp:

Tình trạng sẵn có trong kho - Hơn 3000 kích cỡ phổ biến bằng thép và đồng thau, sẵn sàng gửi đi trong vòng 3–5 ngày

Sản xuất tùy chỉnh - dụng cụ dành cho đường kính đầu không chuẩn, chiều dài thùng hoặc độ sâu rỗng (tối thiểu 25.000 chiếc cho kích thước tùy chỉnh)

Tùy chọn vật liệu – thép (kẽm/oxit đen/phốt phát), đồng thau (tự nhiên/cổ/niken), nhôm (anodised rõ ràng)

Mẫu miễn phí - có sẵn cho tất cả các kích cỡ có sẵn (khách hàng trả tiền vận chuyển)

Tài liệu kỹ thuật – bản vẽ kích thước, hướng dẫn lắp đặt và chứng chỉ vật liệu được cung cấp theo mỗi đơn hàng

Vận chuyển toàn cầu - hỗ trợ hậu cần đến Bắc Mỹ, Châu Âu, Châu Á - Thái Bình Dương, Trung Đông và Nam Mỹ

Kiểm tra chất lượng 100% - mỗi lô được kiểm tra trước khi vận chuyển, với các mẫu được giữ lại để truy xuất nguồn gốc

Liên hệkim loại Nuotengay hôm nay để yêu cầu một bộ mẫu, bảng dữ liệu kỹ thuật hoặc báo giá cho ứng dụng đinh tán nửa ống hình đầu nấm của bạn.
