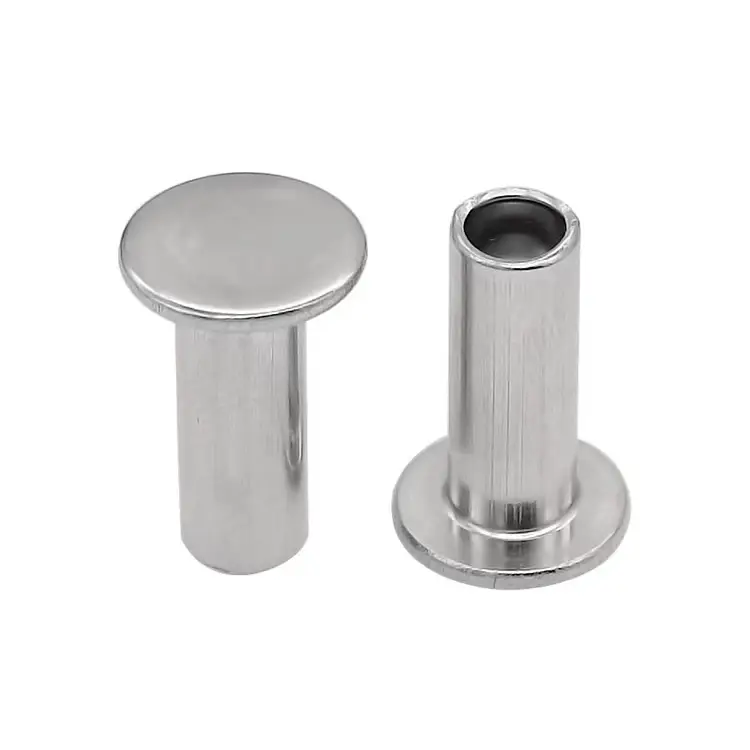

Đinh tán bán hình ống đầu phẳng

Không phải hội đồng nào cũng có chỗ cho một cái đầu đinh tán kiêu hãnh. Đối với các cơ cấu trượt, khe hở hẹp và các ứng dụng hoàn thiện phẳng, Nuote Metals cung cấp đinh tán hình bán nguyệt đầu phẳng – đầu đinh tán tiêu chuẩn có cấu hình thấp nhất trên thị trường. Có sẵn bằng thép, thép không gỉ, đồng thau, đồng và nhôm, với đường kính thân từ 1,5mm đến 8,0mm. Khoang bán rỗng giúp giảm lực định hình lên tới 70%, trong khi đầu phẳng gần như phẳng với bề mặt vật liệu. Chứng nhận ISO 9001:2015. Mẫu miễn phí có sẵn. Liên hệ với chúng tôi để báo giá.

Gửi yêu cầu

Mô tả Sản phẩm

Mỗi kiểu đầu đinh tán đều được thiết kế để giải quyết một vấn đề cụ thể.

Đầu tròn– sức mạnh tối đa, có thể nhìn thấy, truyền thống
Ođầu val– trang trí, hơi nhô cao
đầu giàn– bề mặt chịu lực rộng cho vật liệu mềm
đầu chìm– không nhô ra (yêu cầu lỗ côn)
Đầu phẳng– ngồi thấp hơn bất kỳ đầu không chìm nào

Các đinh tán hình bán nguyệt đầu phẳng tồn tại vì một lý do: độ hở. Khi đầu nhô ra gây ra vấn đề—cạo, vướng, cản trở khi xếp chồng hoặc đơn giản là thiết kế yêu cầu bề mặt sạch—đầu phẳng chính là giải pháp.

Những con số kể câu chuyện:

Kiểu đầu	Chiều cao đầu (tính theo% đường kính thân)	Phần nhô ra điển hình trên bề mặt
Đầu tròn	60–70%	2,5–3,5 mm (đối với chuôi 5 mm)
Đầu hình bầu dục	50–60%	2,0–3,0mm
đầu giàn	30–40%	1,5–2,5mm
Đầu phẳng	15–25%	0,8–1,2mm (đối với chuôi 5mm)

Sự khác biệt 1,2mm đó nghe có vẻ không nhiều—nhưng trong cơ chế trượt, cụm xếp chồng lên nhau hoặc vỏ có khoảng hở giới hạn, 1,2mm là sự khác biệt giữa bộ phận hoạt động và bộ phận bị hỏng.

Đây là lý do tại sao đầu phẳng tồn tại. Nó không phải là về sức mạnh. Nó không phải là về ngoại hình. Đó là về việc làm cho mọi thứ phù hợp.

Năm vật liệu – Chọn những gì phù hợp với hội của bạn

Vật liệu	Lợi thế chính	Tốt nhất cho	Kết thúc chung
Thép cacbon thấp	Mạnh nhất, tiết kiệm chi phí nhất	Thiết bị công nghiệp, nội thất, ngăn kéo	Mạ kẽm, mạ niken, oxit đen
Thép không gỉ (304/316)	Chống ăn mòn vĩnh viễn	Y tế, hàng hải, ngoài trời	Thụ động (tiêu chuẩn)
Đồng thau (C2680)	Không từ tính, trang trí	Điện tử, phần cứng kiến trúc	Sơn mài, mạ niken, đồ cổ
đồng	Độ dẫn điện/nhiệt cao nhất	Kết nối điện dòng điện cao, ứng dụng truyền nhiệt	Đồng bằng, mạ thiếc
Nhôm(5052/5056)	Nhẹ nhất, không có từ tính	Hàng không vũ trụ, thiết bị cầm tay	Anodized, trơn

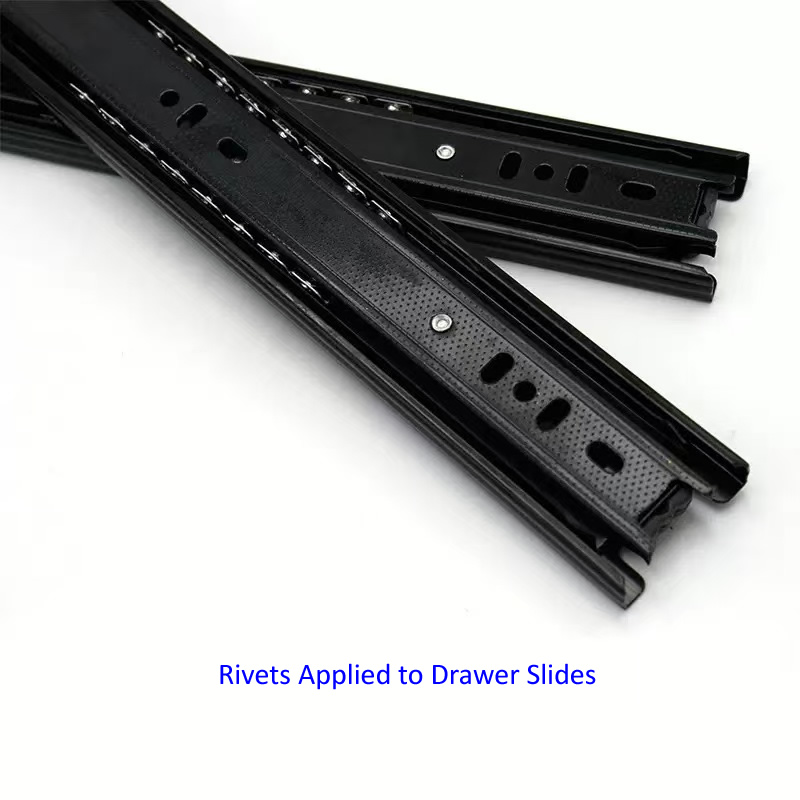

Một ứng dụng – Trang trình bày ngăn kéo

Một nhà sản xuất tủ đang sử dụng đinh tán đầu tròn để lắp ráp các ngăn kéo. Các đầu tròn nhô ra 2,5 mm so với bề mặt trượt—vừa đủ để bám vào khung ngăn kéo trong quá trình đóng mở. Khách hàng phàn nàn về việc ngăn kéo bị dính và bề mặt bị trầy xước.

Nuote Metals cung cấp đinh tán bán hình ống đầu phẳng – thân 4,0mm, đầu phẳng 8,0mm, chiều dài nòng 8,0mm, thép mạ kẽm. Đầu phẳng chỉ cách bề mặt 0,9mm—đủ thấp để làm thông khung ngăn kéo. Khoang nửa rỗng làm giảm lực cài đặt, ngăn chặn sự biến dạng của vật liệu trượt mỏng.

Kể từ đó, nhà sản xuất tủ đã sử dụng hơn 600.000 đinh tán bán hình ống đầu phẳng mà không có bất kỳ khiếu nại nào về khoảng hở.

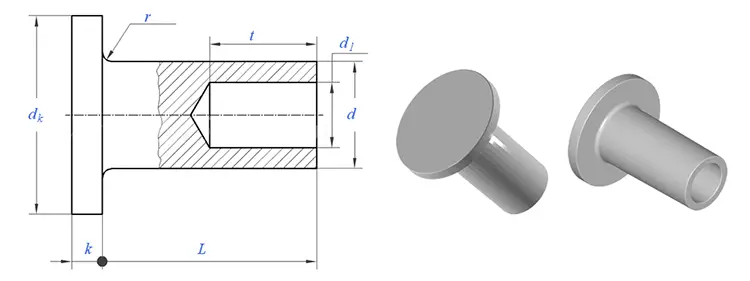

Kích thước có sẵn - Đường kính thân tiêu chuẩn

Đường kính thân (mm)	Đường kính đầu điển hình (mm)	Chiều dài thùng điển hình (mm)	Phạm vi kẹp được đề xuất (mm)
1.5	3,0 – 3,5	3.0, 4.0, 5.0	1,0 – 2,5
2.0	4,0 – 4,5	4.0, 5.0, 6.0	1,5 – 3,0
2.5	5,0 – 5,5	4,5, 5,5, 6,5	1,8 – 3,5
3.0	6,0 – 6,5	5.0, 6.0, 7.0, 8.0	2.0 – 4.0
3.5	7,0 – 7,5	5,5, 6,5, 8,0, 10,0	2,5 – 4,5
4.0	8,0 – 8,5	6.0, 8.0, 10.0, 12.0	2,5 – 5,0
4.5	9,0 – 9,5	6.0, 8.0, 10.0, 12.0	3,0 – 5,5
5.0	10,0 – 10,5	8,0, 10,0, 12,0, 15,0	3,0 – 6,5
5.5	11,0 – 11,5	8,0, 10,0, 12,0, 15,0	3,5 – 7,0
6.0	12,0 – 12,5	10,0, 12,0, 15,0, 20,0	4,0 – 8,0
6.5	13,0 – 13,5	10,0, 12,0, 15,0, 20,0	4,5 – 9,0
7.0	14,0 – 14,5	12.0, 15.0, 20.0, 25.0	5,0 – 10,0
7.5	15,0 – 15,5	12.0, 15.0, 20.0, 25.0	5,5 – 11,0
8.0	16,0 – 16,5	12.0, 15.0, 20.0, 25.0, 30.0	6,0 – 12,0

Kích thước tùy chỉnh chào mừng bạn gửi cho chúng tôi bản vẽ.

Cách chúng tôi xây dựng đinh tán

Đầu dẹt khó tạo hình hơn đầu tròn. Kim loại muốn nhăn lại khi chuyển đổi đột ngột từ thân sang đầu. Quy trình của chúng tôi ngăn chặn điều đó.

Trình tự tiêu đề lạnh của chúng tôi:

Kéo dây – Nguyên liệu thô được kéo theo đường kính thân chính xác (± 0,02mm)
Cắt bỏ – Cắt theo chiều dài trống
Cú đánh đầu tiên – Trống được vuông vức và căn giữa
Cú đập thứ hai (tạo hình trước) – Khuôn bắt đầu tạo hình đầu phẳng với bán kính góc được kiểm soát
Đòn thứ ba (đúc) – Khuôn phẳng nén đầu đến độ dày cuối cùng, đảm bảo độ phẳng hoàn hảo
Cú đấm thứ tư (đùn khoang) – Cú đấm tạo ra khoang nửa rỗng ở độ sâu 45–55%
Cắt tỉa - Đã xóa flash
Nhào lộn – Loại bỏ các gờ nhỏ
Mạ hoặc phủ – Áp dụng theo quy định

Những gì chúng tôi xác minh:

Cái gì	Sức chịu đựng	Tại sao nó quan trọng
Đường kính thân	± 0,05mm	Phải vừa với lỗ của bạn một cách chính xác
Đường kính đầu	± 0,15mm	Xác định bề mặt chịu lực
Chiều cao đầu	± 0,05mm	Quan trọng đối với sự phù hợp phẳng
chiều dài tổng thể	± 0,15mm	Phải phù hợp với ngăn xếp vật liệu của bạn
Độ sâu khoang	45–55% thùng	Đội hình móc sắt tối ưu
Độ phẳng đầu	± 0,05mm	Đảm bảo chỗ ngồi phẳng

Một đinh tán, tám lần kiểm tra – Đảm bảo chất lượng

Kiểm tra đường kính nguyên liệu – Micromet laser, ±0,02mm
Kiểm tra độ cứng nguyên liệu – Máy thử Rockwell
Kiểm tra hình thức bài viết đầu tiên – độ phóng đại 20× để phát hiện các vết nứt, nếp nhăn, vết lóe sáng
Kiểm tra kích thước bài viết đầu tiên – Xác minh bộ so sánh quang học
Kiểm tra trong quá trình – 5 đinh tán cho mỗi 500 chiếc
Cài đặt thử nghiệm - Cứ 2.000 chiếc, đặt vào vật liệu mẫu
Thử nghiệm phun muối (nếu cần) – ASTM B117
Kiểm tra đầu ra cuối cùng – Phân loại quang học + Xác minh thủ công AQL

Nơi sử dụng đinh tán hình bán nguyệt đầu phẳng

Thanh trượt ngăn kéo – Các cụm lắp ráp có cấu hình thấp trong đó khoảng trống là rất quan trọng
Nội thất hàng không vũ trụ – Cụm bảng điều khiển, linh kiện ghế
Vỏ thiết bị điện tử – Cụm khung gầm có khe hở kín
Nội thất – Cơ cấu trượt, bề mặt phẳng
Ô tô - Trang trí nội thất, phụ kiện bảng điều khiển
Thiết bị công nghiệp – Bảng điều khiển, tấm bảo vệ máy
Hành Lý – Tay vịn, cơ cấu trượt

Những gì chúng tôi có thể chứng minh – Chứng nhận & Tài liệu

Chúng tôi không yêu cầu bạn tin tưởng vào những tuyên bố của chúng tôi. Chúng tôi cung cấp xác minh của bên thứ ba.

ISO 9001:2015 – Hệ thống quản lý chất lượng được chứng nhận
Tuân thủ RoHS – Được xác minh bằng thử nghiệm của SGS
Tuân thủ REACH – Khai báo SVHC hiện tại
Báo cáo thử nghiệm của SGS - Có sẵn theo lô theo yêu cầu

Mỗi lô hàng đinh tán bán hình ống đầu phẳng đều bao gồm báo cáo kiểm tra kích thước và chứng chỉ vật liệu. Nếu bạn cần thử nghiệm bổ sung—phân tích phun muối, độ bền kéo hoặc luyện kim—chúng tôi có thể cung cấp.

Ba câu hỏi chúng tôi thường trả lời

Câu 1: Sự khác biệt giữa đinh tán hình bán nguyệt đầu phẳng và đinh tán đầu chìm là gì?

Đáp: Đầu phẳng nằm kiêu hãnh trên bề mặt (khoảng 0,8–1,2 mm đối với thân 5 mm). Đầu chìm nằm phẳng hoặc bên dưới bề mặt, nhưng nó cần có một đầu côn được khoan trước (mũi khoan) trong vật liệu. Đinh tán hình bán nguyệt đầu phẳng không cần chuẩn bị lỗ đặc biệt—chỉ cần một lỗ thẳng. Nếu khoảng hở của bạn cho phép nhô ra 0,8–1,2 mm thì đầu phẳng sẽ nhanh hơn và ít tốn kém hơn so với đầu chìm. Nếu bạn cần không có phần nhô ra thì chìm là lựa chọn phù hợp.

Câu hỏi 2: Có thể sử dụng đinh tán hình bán nguyệt đầu phẳng trong các ứng dụng trượt mà không bị bắt không?

Đ: Vâng. Cấu hình thấp được thiết kế đặc biệt cho các cụm lắp ráp có khe hở và trượt hạn chế. Ở mức 0,8–1,2 mm đối với chuôi 5 mm, đầu phẳng đủ thấp để làm sạch hầu hết các bề mặt trượt. Đối với hộp trượt ngăn kéo ở trên, chiều cao đầu 0,9mm đã xóa hoàn toàn khung ngăn kéo. Nếu khoảng hở của bạn chặt hơn 0,8mm, chúng tôi khuyên bạn nên chuyển sang sử dụng đinh tán chìm.

Câu 3: Những vật liệu nào có sẵn cho đinh tán bán hình ống đầu phẳng?

Trả lời: Chúng tôi sản xuất đinh tán bán hình ống đầu phẳng với năm loại vật liệu:
