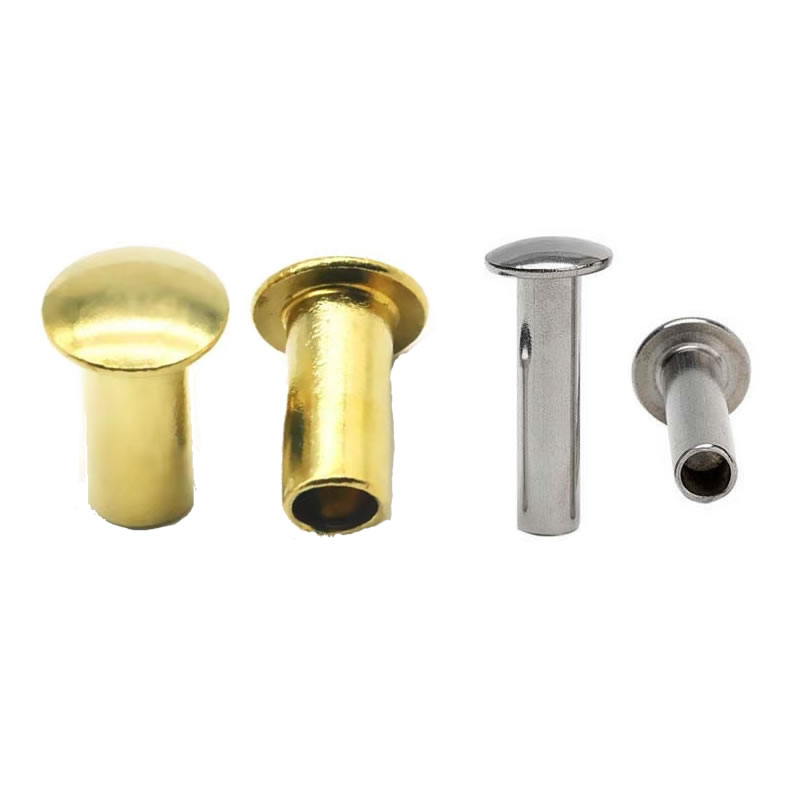

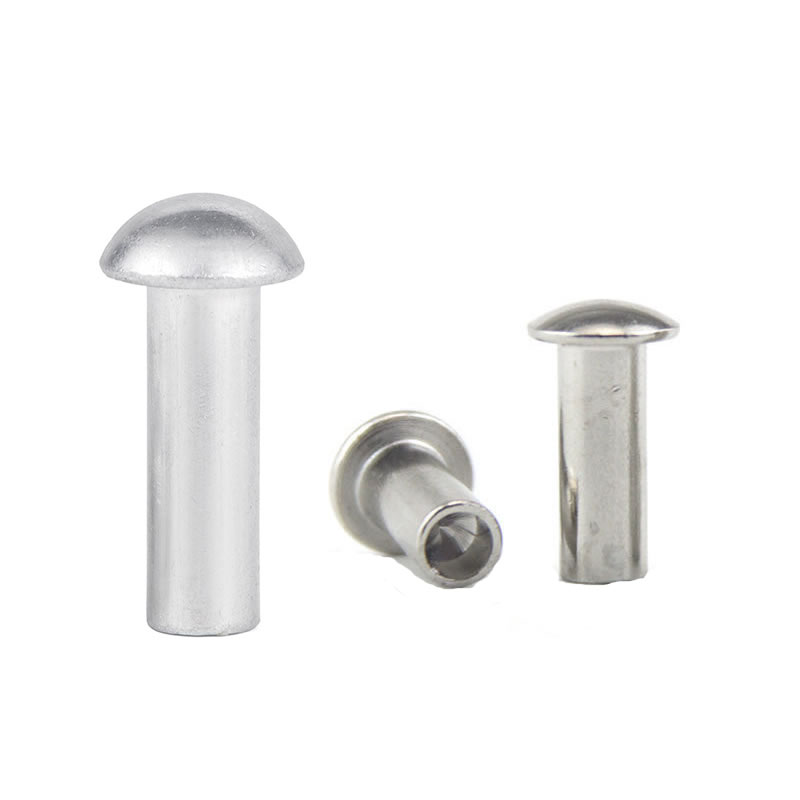

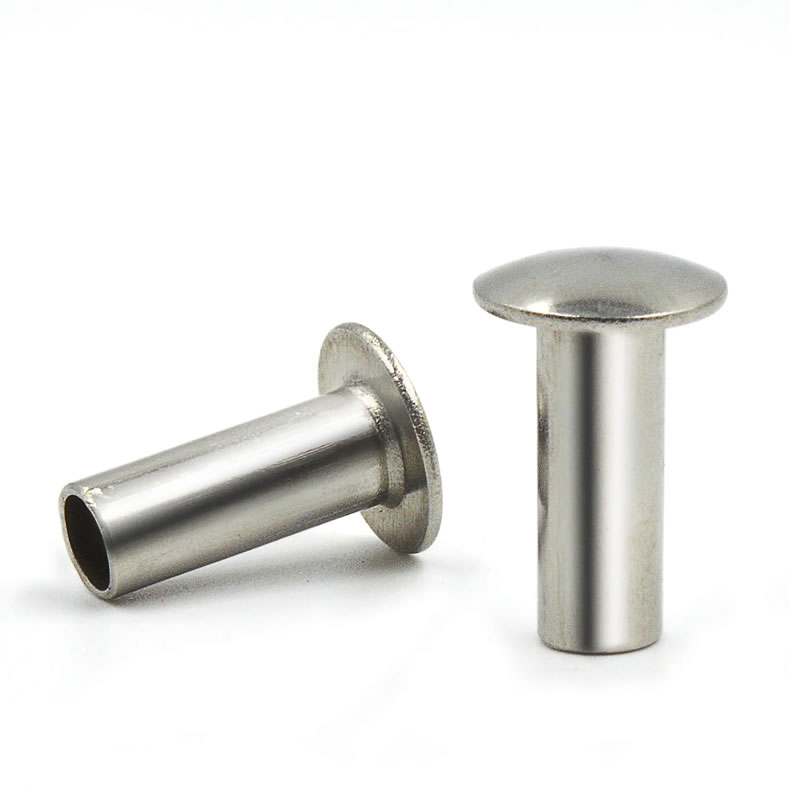

Đinh tán bán rỗng đầu Pan

Giữa mái vòm cao của đầu tròn và hình dạng thấp của đầu phẳng là đầu chảo. Nó có phần trên rộng, hơi hình vòm với cạnh ngắn thẳng đứng – giống như một cái chảo úp ngược. Đối với những người lắp ráp cần nhiều diện tích chịu lực hơn đầu tròn nhưng chiều cao đầu cao hơn đầu phẳng, đinh tán bán rỗng đầu chảo mang lại sự thỏa hiệp thực tế.

Đầu nguội Nuote Metals đầu đinh tán bán rỗng bằng thép cacbon thấp, thép không gỉ (304/316) và đồng thau. Khoang nửa rỗng giúp giảm lực cài đặt khoảng 70% so với đinh tán đặc. Trang này trước tiên cung cấp cho bạn các chi tiết kỹ thuật, sau đó trình bày cách một nhà sản xuất chân máy sử dụng đinh tán của chúng tôi để giải quyết thách thức tiết kiệm trọng lượng.

Thông số kỹ thuật – Những gì bạn nhận được

Hình học đầu – Pan so với những người khác

Đầu chảo thường bị nhầm với đầu tròn, nhưng thành bên thẳng mang lại cho đầu chảo một bề mặt chịu lực lớn hơn, phẳng hơn – lý tưởng cho các tấm mỏng hoặc nhựa mà không trông có vẻ công nghiệp.

Tùy chọn vật liệu

Kích thước tiêu chuẩn (Thép, Đầu Pan)

Dung sai: Thân ±0,05mm, đường kính đầu ±0,15mm, chiều dài ±0,15mm. Độ dài tùy chỉnh có sẵn.

Dữ liệu cơ khí (Thép 5 mm, Đặt thành nhôm 2 mm)

Hãy xem video bên dưới để biết cách chúng tôi tạo ra đinh tán

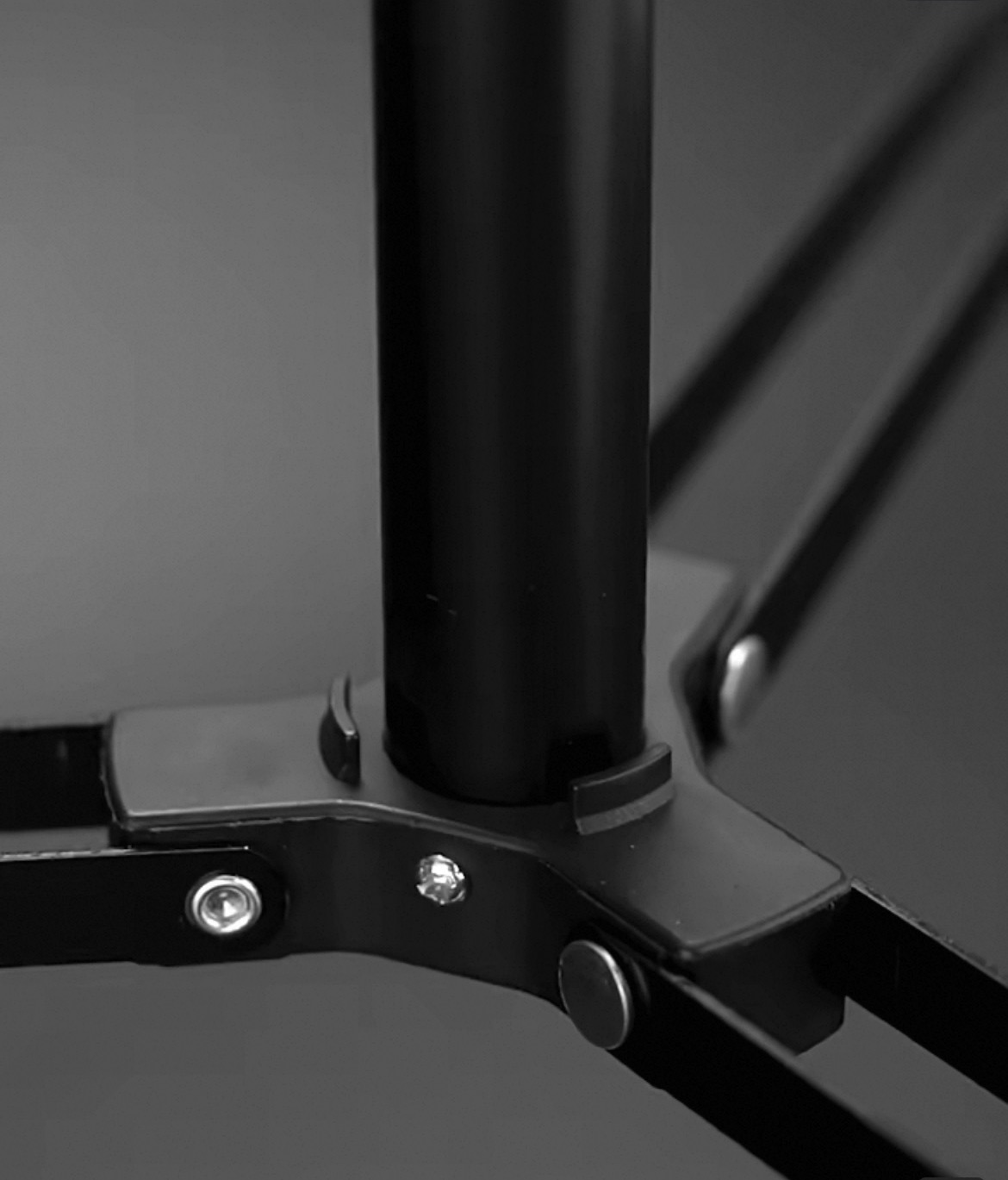

Một ứng dụng – Bản lề chân máy ảnh

Một nhà sản xuất chân máy muốn giảm trọng lượng mà không phải hy sinh sức mạnh. Bản lề chân sử dụng đinh tán bằng thép chắc chắn làm tăng thêm khối lượng không cần thiết và yêu cầu lực đặt nặng đôi khi làm nứt giá đỡ bản lề bằng hợp kim magiê.

Nuote Metals đề xuất đinh tán bán rỗng đầu chảo bằng thép không gỉ 304 - thân 4mm, đầu chảo 8 mm, chiều dài nòng 8 mm. Đầu xoay cung cấp diện tích chịu lực lớn hơn đầu tròn, giảm áp lực lên magie. Khoang nửa rỗng cắt lực ép từ 4 tấn xuống 1,4 tấn – không còn vết nứt. Thép không gỉ 304 phù hợp với độ hoàn thiện của ống chân.

Công ty chân máy đã thử nghiệm 500 chiếc đinh tán trên 100 chiếc. Sau 10.000 chu kỳ đóng mở, không bị lỏng hay ăn mòn. Họ đã giảm 12% trọng lượng bản lề tổng thể và 20% thời gian lắp ráp. Giờ đây, họ sử dụng đinh tán nửa rỗng đầu xoay của chúng tôi trên toàn bộ dòng chân máy chuyên nghiệp của họ.

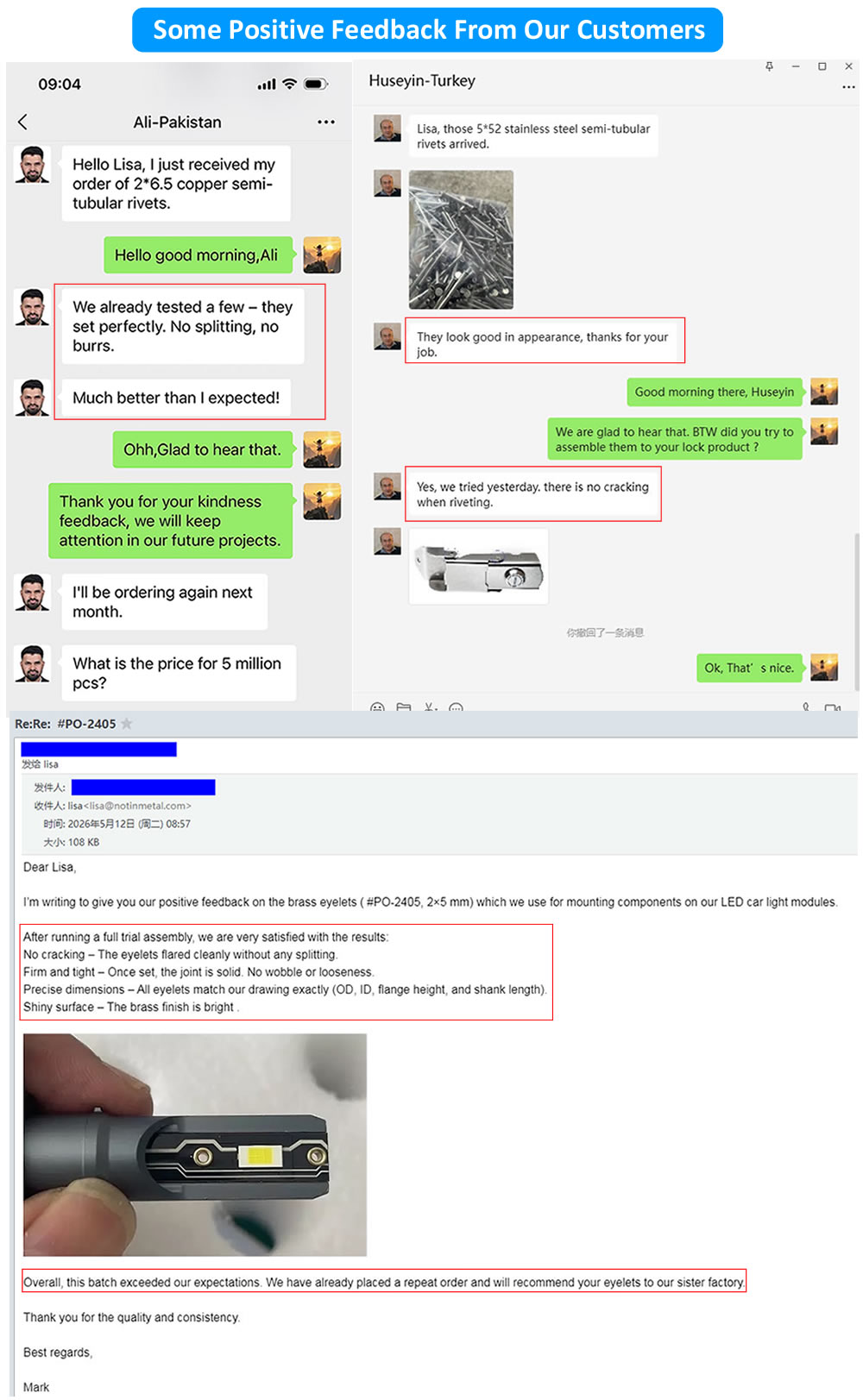

Phản hồi thực tế của khách hàng

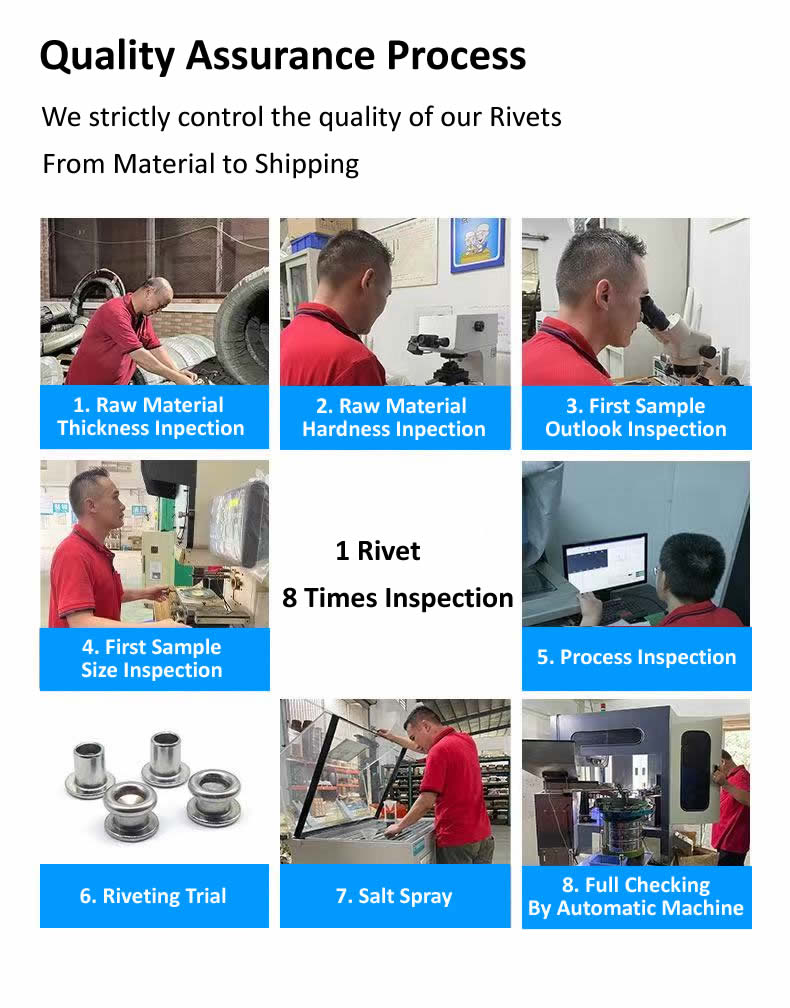

Cách chúng tôi kiểm soát chất lượng – Một đinh tán, tám lần kiểm tra

Chúng ta không tin vào may mắn. Mỗi lô đinh tán bán rỗng đầu chảo đi qua tám cổng chất lượng riêng biệt. Nguyên tắc rất đơn giản: đo lường sớm, đo lường thường xuyên và không bao giờ giả định.

• Kiểm tra đường kính nguyên liệu thô - Dây đến được đo bằng micromet laser. Dung sai đường kính: ± 0,02mm. Bất kỳ cuộn dây nào nằm ngoài phạm vi này đều bị từ chối trước khi nó chạm vào các tiêu đề của chúng tôi.
• Kiểm tra độ cứng nguyên liệu thô - Một mẫu từ mỗi cuộn dây được kiểm tra trên máy đo độ cứng Rockwell. Đối với thép cacbon thấp, chúng tôi yêu cầu HRB 70–85. Quá mềm và đinh tán sẽ biến dạng trong quá trình di chuyển. Quá cứng và khoang có thể bị nứt.
• Kiểm tra hình thức đầu tiên của sản phẩm – Sau khi thiết lập dụng cụ, 10 đinh tán đầu tiên được kiểm tra trực quan dưới độ phóng đại. Chúng tôi tìm kiếm các vết nứt, vết lóe sáng, đầu không đều hoặc vết trên bề mặt. Bất kỳ khiếm khuyết có thể nhìn thấy sẽ dừng máy ép.
• Kiểm tra kích thước bài viết đầu tiên – 10 đinh tán tương tự được đo trên một bộ so sánh quang học. Đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. Tất cả phải nằm trong dung sai bản vẽ trước khi bắt đầu sản xuất.
• Kiểm tra trong quá trình – Trong quá trình sản xuất hàng loạt, người vận hành sẽ kéo 5 đinh tán cứ sau 500 chiếc. Kích thước được xác minh bằng thước cặp kỹ thuật số và thước đo đi/không đi để đo độ sâu khoang. Bất kỳ sự trôi dạt nào đều kích hoạt việc điều chỉnh dụng cụ.
• Cài đặt thử nghiệm (đinh tán thử) - Cứ 2.000 chiếc, chúng tôi đặt 3 đinh tán thành một mẫu vật liệu đại diện (cùng độ dày và loại với bộ phận lắp ráp của bạn). Móc sắt được kiểm tra tính đối xứng và độ kín. Không chấp nhận đinh tán lỏng hoặc nứt.
• Thử nghiệm phun muối (nếu cần) - Đối với các ứng dụng ngoài trời hoặc trên biển, chúng tôi gửi mẫu đến phòng thí nghiệm của chúng tôi để thử nghiệm phun muối theo tiêu chuẩn ASTM B117. Lớp 304: 200–500 giờ. Cấp 316: hơn 1.000 giờ. Giấy chứng nhận được cấp theo lô.
• Kiểm tra lần cuối trước khi đóng gói – Trước khi đóng gói, mọi đinh tán đều đi qua máy phân loại quang học. Camera kiểm tra đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. Từ chối sẽ tự động được đẩy ra. Sau đó, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) sẽ được lấy để xác minh thủ công.

Một chiếc đinh tán bán rỗng đầu chảo vượt qua được tất cả tám bước đã sẵn sàng rời khỏi nhà máy của chúng tôi. Chúng tôi lưu giữ hồ sơ của mỗi lần kiểm tra trong 5 năm.

Những gì bạn nhận được với mỗi đơn hàng

• Giấy chứng nhận kiểm tra nhà máy (hóa học, độ bền kéo)
• Báo cáo kiểm tra kích thước (10 cái)
• Báo cáo cài đặt thử nghiệm (chụp ảnh, lực kéo nếu đo được)
• Giấy chứng nhận lớp phủ hoặc thụ động (nếu có)
• Giấy chứng nhận kiểm tra phun muối (nếu được yêu cầu)
• Giấy chứng nhận sự phù hợp

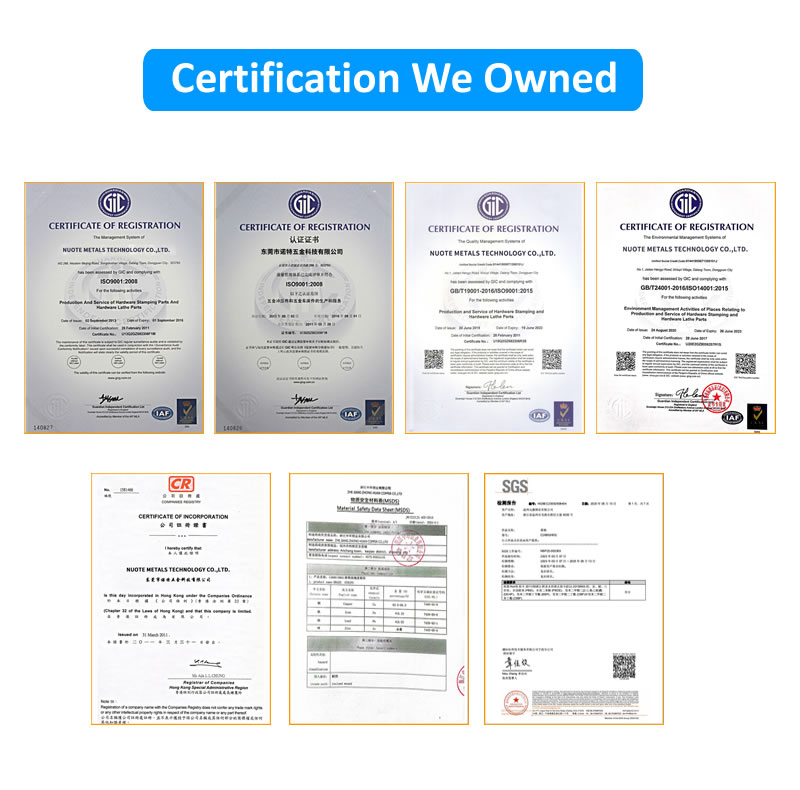

Nuote Metals được chứng nhận ISO 9001:2015. Tuyên bố RoHS và REACH được cung cấp.

Chính sách

• Mẫu– 20–50 miếng miễn phí cho kích thước tồn kho tiêu chuẩn (khách hàng trả tiền vận chuyển)
• MOQ– 2.000 miếng (thép/đồng), 3.000 (không gỉ)
• Thời gian giao hàng (có hàng)– 5–7 ngày làm việc
• Thời gian dẫn (thùng tùy chỉnh)– 12–15 ngày
• Phí dụng cụ– Không có đối với dụng cụ đầu chảo tiêu chuẩn (cân 3–6mm)

Ba câu hỏi chúng tôi thường trả lời

Câu hỏi 1: Khi nào tôi nên chọn đầu đinh tán bán rỗng trên đầu tròn hoặc đầu phẳng?

Đáp: Chọn đầu xoay khi bạn cần bề mặt chịu lực lớn hơn đầu tròn (để tránh bị kéo xuyên qua vật liệu mềm) nhưng bạn cũng cần chiều cao đầu cao hơn đầu phẳng (vì lý do thẩm mỹ hoặc khoảng trống). Thành bên thẳng của đầu chảo mang lại vẻ ngoài sạch sẽ, hoàn thiện, được ưa chuộng trên các sản phẩm tiêu dùng như giá ba chân, đồ nội thất và dụng cụ. Đầu tròn đơn giản hơn và rẻ hơn. Đầu phẳng dành cho ứng dụng xả nước. Đầu Pan là tùy chọn "có thể nhìn thấy cao cấp".

Câu hỏi 2: Có thể sử dụng đinh tán bán rỗng ở đầu xoay trong các bộ phận bằng sợi carbon, chẳng hạn như chân ba chân không?

Đ: Có, nhưng cần phải cẩn thận. Sợi carbon giòn và có thể bị nghiền nát dưới đầu đinh tán. Vùng chịu lực lớn hơn của đầu chảo giúp phân phối tải trọng. Sử dụng chiều dài thùng dài hơn chính xác 1,0mm so với chồng vật liệu. Đặt bằng máy ép (không phải búa) ở lực thấp. Đối với hộp đựng chân máy ở trên, khách hàng đã sử dụng giá đỡ bằng nhôm – không phải sợi carbon. Chúng tôi đã cung cấp đinh tán đầu xoay cho cánh tay máy bay không người lái bằng sợi carbon với khoang đặt mềm đặc biệt. Liên hệ với chúng tôi để có khuyến nghị cụ thể.

Câu 3: Bạn cung cấp các mẫu miễn phí cho các kích cỡ còn hàng. Kích thước dự trữ của bạn cho đinh tán bán rỗng đầu chảo là bao nhiêu?

Trả lời: Chúng tôi lưu trữ các kích thước sau trong kho để lấy mẫu ngay lập tức (miễn phí 20–50 chiếc, khách hàng trả phí vận chuyển):

Thân 4mm, đầu 8mm, chiều dài nòng 6mm, 8mm, 10mm (thép, mạ kẽm)

Thân 5mm, đầu 10mm, chiều dài nòng 8mm, 10mm, 12mm (thép và inox 304)

Thân 6mm, đầu 12mm, chiều dài nòng 10mm, 12mm, 15mm (chỉ thép)

Đối với các kích thước khác hoặc độ dài tùy chỉnh, thời gian thực hiện là 12–15 ngày. Chúng tôi không tính thêm phí khi lấy mẫu lần đầu với kích thước tùy chỉnh – bạn chỉ phải trả phí vận chuyển.

Xem sự khác biệt của đầu Pan

Chúng tôi có thể gửi cho bạn 20–50 miếng đinh tán bán rỗng đầu chảo với chất liệu và kích thước bạn đã chọn. Đặt chúng vào bản lề, giá đỡ chân máy hoặc bất kỳ cụm nào. So sánh diện tích ổ trục và độ dễ dàng cài đặt.

Liên hệ với Nuote Metals để biết đường kính chuôi, chiều dài thùng và vật liệu của bạn. Mẫu miễn phí được vận chuyển trong vòng một ngày làm việc.
