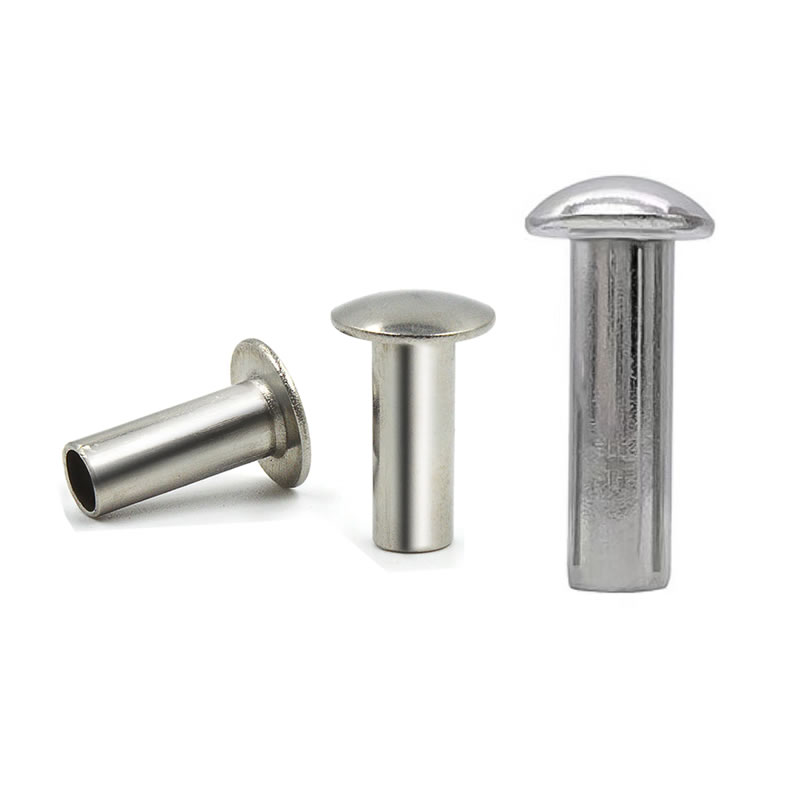

Đinh tán bán rỗng đầu tròn

Trong số tất cả các kiểu đầu đinh tán, kiểu đầu tròn vẫn là kiểu dễ nhận biết nhất và chắc chắn về mặt cơ học. Đinh tán bán rỗng đầu tròn kết hợp kiểu dáng hình vòm truyền thống—đã được chứng minh qua nhiều thế kỷ lắp ráp cơ khí—với hiệu quả hiện đại của thiết kế đầu rỗng. Sự kết hợp này mang lại độ bền cắt của đinh tán rắn trong khi yêu cầu lực cài đặt ít hơn đáng kể.

Đầu lạnh Nuote Metalsđinh tán bán rỗng đầu trònbằng thép carbon thấp, thép không gỉ (304/316), đồng thau và nhôm. Khoang bán rỗng giúp giảm lực cài đặt khoảng 70% so với đinh tán đặc, khiến chúng trở nên lý tưởng cho việc lắp ráp tự động và các ứng dụng trong đó mối lo ngại về hư hỏng bề mặt. Các bộ phận của chúng tôi phục vụ các ngành công nghiệp nơi mái vòm đồng nhất, có thể nhìn thấy vừa có chức năng vừa có tính thẩm mỹ—bao gồm đồ nội thất, hành lý, nội thất ô tô, thiết bị nặng và đồ da.

Thông số kỹ thuật – Điều gì xác định đinh tán đầu tròn

 Hình học đầu – Tròn so với các kiểu khác

Vòm liên tục của đầu tròn mang lại sức mạnh tối đa cho đầu và chống biến dạng khi va chạm. Hình dạng tự định tâm của nó giúp căn chỉnh đinh tán trong quá trình chèn và mái vòm nhìn thấy được mang lại vẻ ngoài cổ điển, hoàn thiện.

Tùy chọn vật liệu

Kích thước tiêu chuẩn (Thép, Đầu tròn)

Dung sai: Thân ±0,05mm, đường kính đầu ±0,15mm, chiều dài ±0,15mm. Chiều dài thùng tùy chỉnh có sẵn.

Dữ liệu cơ học (Đầu tròn thép 5 mm, đặt thành tấm thép 2 mm)

Đinh tán hình bán nguyệt thường giữ được 80–90% độ bền cắt của đinh tán rắn trong khi yêu cầu lực lắp đặt ít hơn đáng kể. Đuôi rỗng giúp kiểm soát sự biến dạng, dẫn đến hình thành móc cài ổn định.

Một ví dụ khách hàng thực tế – Bản lề tủ bếp

Đây là một trong nhiều ứng dụng của đinh tán bán rỗng đầu tròn. Chúng tôi đưa nó vào để hiển thị việc sử dụng sản xuất thực tế chứ không phải để đề xuất giới hạn.

Một nhà sản xuất phần cứng tủ bếp đã sản xuất hàng trăm nghìn bản lề âm mỗi năm. Trục bản lề sử dụng đinh tán bằng thép chắc chắn, nhưng lực cài đặt cao đã gây ra các vết nứt do ứng suất ở vỏ bản lề đúc kẽm. Tỷ lệ loại bỏ đang ở mức 3–4% và khách hàng cần một giải pháp có thể loại bỏ hiện tượng nứt mà không cần thiết kế lại bản lề.

Kim loại Nuote được cung cấpđinh tán bán rỗng đầu tròn– Cán 4mm, đầu tròn 7mm, nòng dài 8mm, mạ kẽm. Khoang nửa rỗng giảm lực ép từ 3,5 tấn xuống 1,2 tấn, loại bỏ hoàn toàn các vết nứt do ứng suất. Đầu tròn mang đến một mái vòm nhất quán phù hợp với yêu cầu thẩm mỹ của bản lề. Khách hàng đã thử nghiệm 2.000 đinh tán trên 1.000 bản lề. Không có vết nứt. Không có khớp lỏng lẻo.

Ban đầu, khách hàng đặt mua thử 10.000 chiếc. Sau khi xác nhận thành công, họ đã đặt hàng sản xuất 300.000 chiếc. Đơn đặt hàng hàng năm hiện dao động từ 300.000 đến 500.000 chiếc. Dây chuyền bản lề hoạt động ở tốc độ 1.800 đơn vị mỗi giờ mà không có điểm dừng nào liên quan đến đinh tán.

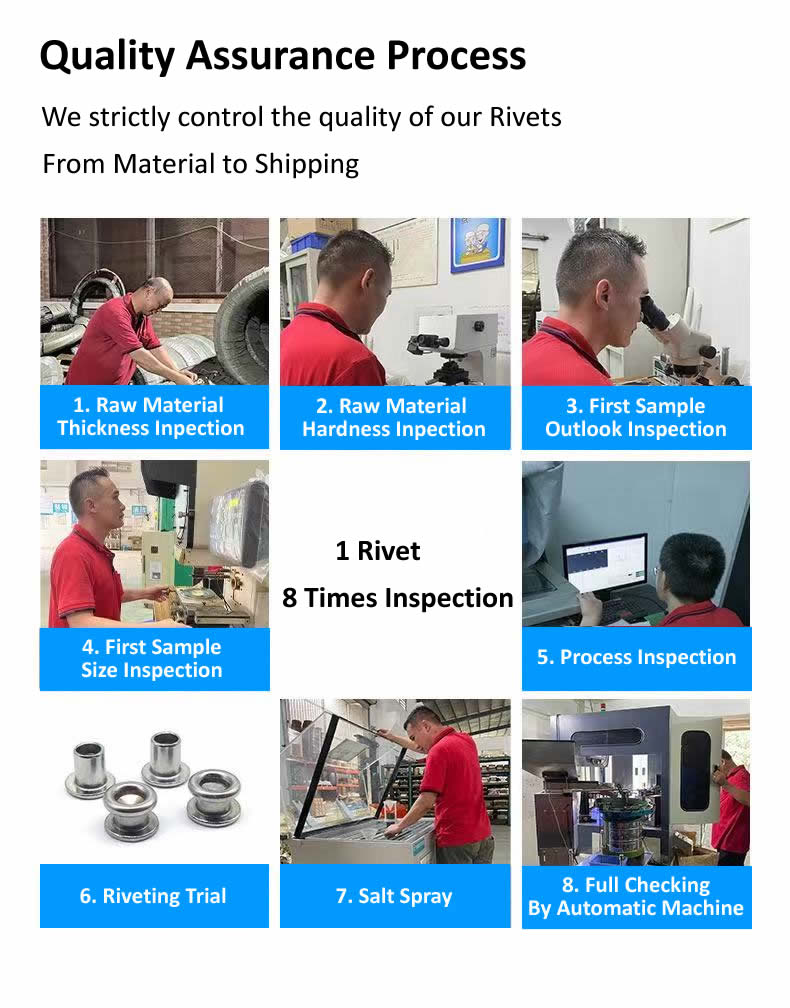

Quy trình kiểm soát chất lượng của chúng tôi - Từ nguyên liệu thô đến dây chuyền sản xuất của bạn

Chúng tôi không chỉ dựa vào việc lấy mẫu ngẫu nhiên. Mỗi lôđinh tán bán rỗng đầu tròntuân theo một hệ thống kiểm tra nhiều lớp nhằm phát hiện các vấn đề trước khi chúng trở thành vấn đề.

Giai đoạn nguyên liệu đầu vào

• Mỗi cuộn dây được kiểm tra đường kính (micromet laser, ±0,02mm) và độ cứng (máy thử Rockwell). Chúng tôi từ chối bất kỳ cuộn dây nào đi chệch khỏi phạm vi được chỉ định cho loại đó.

Giai đoạn thiết lập và khởi đầu

• Khi lắp đặt dụng cụ, 10 đinh tán đầu tiên được kiểm tra dưới độ phóng đại 20 lần để phát hiện các khuyết tật bề mặt, sau đó được đo trên bộ so sánh quang học. Đường kính đầu, chiều cao đầu, thân, chiều dài và độ sâu khoang phải khớp với bản vẽ trước khi bắt đầu sản xuất.

Trong giai đoạn sản xuất

• Người vận hành kéo 5 đinh tán cứ sau 500 chiếc. Họ kiểm tra các kích thước quan trọng bằng thước cặp kỹ thuật số và thước đo đi/không đi để biết độ sâu khoang. Bất kỳ sự sai lệch nào vượt quá mức cho phép sẽ kích hoạt việc dừng máy ép ngay lập tức và điều chỉnh dụng cụ.

Giai đoạn xác minh Clinch

• Cứ 2.000 chiếc, chúng tôi đặt 3 chiếc đinh tán thành một mẫu vật liệu thực tế của bạn (cùng độ dày và thành phần). Móc sắt cuộn được kiểm tra tính đối xứng, độ kín và hình thành không có vết nứt.

Kiểm tra ăn mòn (nếu có)

• Đối với thép mạ hoặc đinh tán không gỉ, mẫu được đặt trong buồng phun muối của chúng tôi theo tiêu chuẩn ASTM B117. Chúng tôi cấp giấy chứng nhận với số giờ chính xác đạt được.

Giai đoạn phân loại cuối cùng

• Từng chiếc đinh tán đều đi qua một máy phân loại quang học có camera tốc độ cao. Nó loại bỏ các bộ phận có đường kính đầu, chiều cao đầu, thân hoặc độ sâu khoang không chính xác. Sau khi phân loại, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) được xác minh thủ công bằng máy chiếu biên dạng và micromet.

Tất cả hồ sơ kiểm tra—bao gồm nhật ký đo lường, ảnh cài đặt thử nghiệm và báo cáo phun muối—được lưu giữ trong 5 năm và được gửi kèm theo mỗi lô hàng.

Những gì chúng tôi cung cấp trong mỗi lô hàng

Bạn không cần phải tin lời chúng tôi về điều đó. Mỗi đơn hàng đinh tán bán rỗng đầu tròn đều đi kèm với gói tài liệu hoàn chỉnh để chứng minh rằng mọi lô hàng đều đã được xác minh.

• Giấy chứng nhận kiểm tra nhà máy– Thành phần hóa học và đặc tính chịu kéo từ nhà cung cấp cuộn dây gốc.
• Báo cáo thứ nguyên đầu tiên– Giá trị đo thực tế của 10 đinh tán kể từ khi bắt đầu sản xuất.
• Nhật ký trong quá trình– Tóm tắt tất cả các kiểm tra kích thước được thực hiện trong quá trình chạy.
• Báo cáo thử nghiệm Clinch– Ảnh và kết quả lực kéo (nếu được đo) từ cài đặt thử nghiệm trên vật liệu của bạn.
• Giấy chứng nhận phun muối– Nếu có thể, hiển thị số giờ đã kiểm tra và trạng thái đạt/không đạt.
• Giấy chứng nhận sự phù hợp– Được ký bởi người quản lý QA của chúng tôi, có thể theo dõi hàng loạt.

Nuote Metals được chứng nhận ISO 9001:2015. Tuyên bố RoHS và REACH được cung cấp theo yêu cầu.

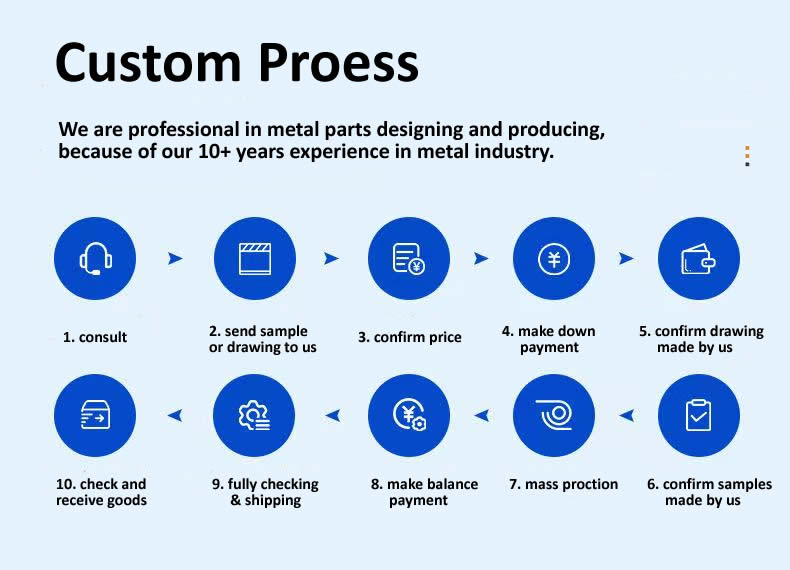

Quy trình tùy chỉnh của chúng tôi - Từ yêu cầu đến giao hàng

Chúng tôi tuân theo quy trình làm việc rõ ràng, minh bạch cho mọi đơn hàng đinh tán bán rỗng đầu tròn.

• tư vấn– Bạn chia sẻ yêu cầu về ứng dụng, độ dày vật liệu và số lượng của mình.
• Gửi mẫu hoặc bản vẽ– Cung cấp mẫu đinh tán hoặc bản vẽ chi tiết kèm theo kích thước và độ hoàn thiện.
• Xác nhận giá– Chúng tôi lập báo giá bao gồm chi phí dụng cụ (nếu có) và giá sản phẩm.
• Trả trước– Đặt cọc 50% cho dụng cụ và nguyên vật liệu.
• Xác nhận bản vẽ do chúng tôi thực hiện– Chúng tôi chuẩn bị một bản vẽ sản xuất để bạn phê duyệt.
• Xác nhận mẫu do chúng tôi thực hiện– Chúng tôi sản xuất những sản phẩm đầu tiên (20–50 chiếc) và gửi cho bạn để thử nghiệm.
• Sản xuất hàng loạt– Sau khi phê duyệt mẫu, chúng tôi chạy toàn bộ số lượng trên máy ép nguội.
• Thực hiện thanh toán số dư– Cân bằng 50% trước khi vận chuyển.
• Kiểm tra & vận chuyển đầy đủ– Phân loại quang học 100% + kiểm tra AQL lần cuối, sau đó đóng gói và vận chuyển.
• Kiểm tra và nhận hàng– Quý khách kiểm tra hàng khi đến nơi. Mọi vấn đề, chúng tôi giải quyết ngay lập tức.

Chính sách

Mẫu– 20–50 miếng miễn phí cho kích thước tồn kho tiêu chuẩn (khách hàng trả phí vận chuyển)

Lệnh dùng thử– 10.000 chiếc được đề xuất cho lần xác nhận đầu tiên

MOQ– 20.000 miếng (thép/đồng), 30.000 miếng (không gỉ)

Thời gian giao hàng (có hàng)– 5–7 ngày làm việc

Thời gian dẫn (thùng tùy chỉnh)– 12–15 ngày

Phí dụng cụ– Không có đối với dụng cụ đầu tròn tiêu chuẩn (cán 3–8mm)

Cộng tác với Khách hàng – Làm việc với Đối tác Toàn cầu

Xem dây chuyền sản xuất đinh tán của chúng tôi đang hoạt động

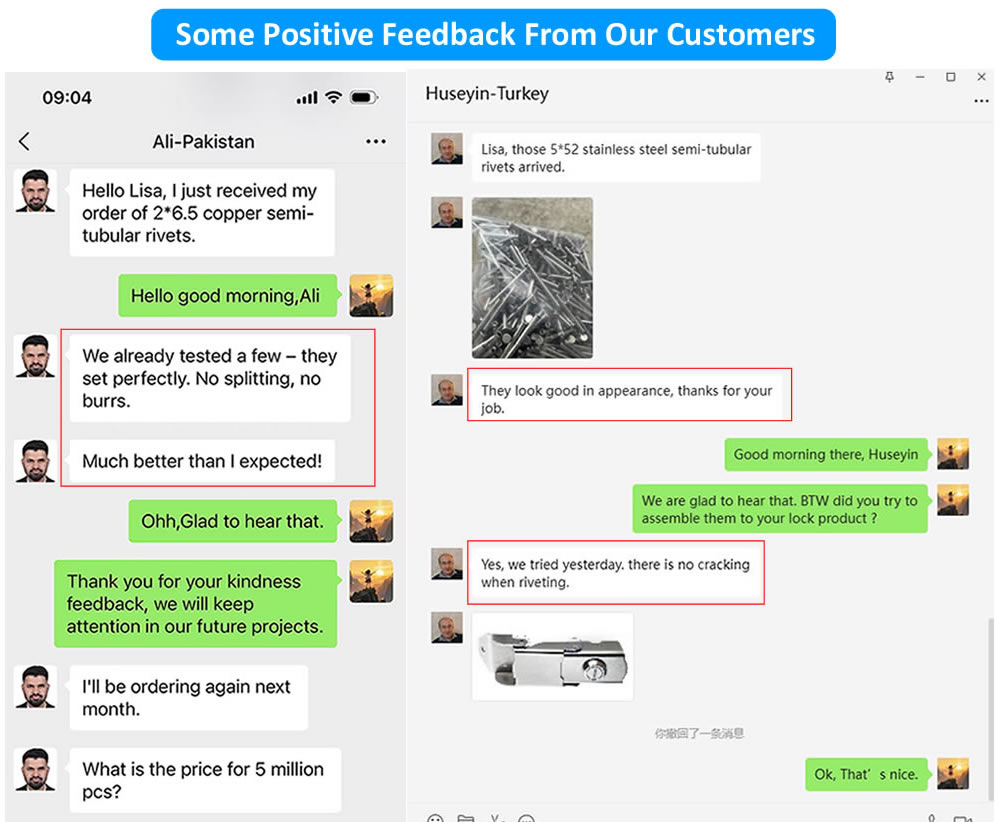

Phản hồi thực tế của khách hàng

Ba câu hỏi chúng tôi thường trả lời

Câu 1: Sự khác biệt giữa đinh tán bán rỗng đầu tròn và đinh tán đầu tròn đặc là gì? Khi nào nên chọn phiên bản bán rỗng?

A: Sự khác biệt cơ bản là khoang rỗng ở đuôi. Đinh tán bán rỗng đầu tròn có khoang nông ở đầu, chỉ cần 25–30% lực cần thiết cho đinh tán đặc có cùng đường kính. Đinh tán đầu tròn đặc hoàn toàn chắc chắn và cần phải ép hoặc đập mạnh bằng thanh chống rung. Đối với các ứng dụng mà bạn có quyền truy cập vào cả hai mặt và muốn có kiểu dáng mái vòm truyền thống, đinh tán bán rỗng hầu như luôn là lựa chọn tốt hơn vì chúng lắp đặt nhanh hơn, ít gây áp lực hơn lên các vật liệu xung quanh và tạo ra độ bám chắc chắn hơn. Đinh tán rắn được dành riêng cho tải trọng kết cấu cực lớn trong đó cường độ cắt tối đa là ưu tiên duy nhất. Đối với các ứng dụng bản lề, đồ nội thất, hành lý và nội thất ô tô, chúng tôi khuyên dùng đinh tán bán rỗng đầu tròn vì sự kết hợp giữa vẻ ngoài cổ điển và hiệu quả lắp đặt.

Câu hỏi 2: Có thể sử dụng đinh tán bán rỗng đầu tròn bằng nhựa hoặc kim loại tấm mỏng mà không gây ra vết nứt không?

Đ: Vâng. Khoang nửa rỗng làm giảm lực ép đáng kể—thường từ 3–4 tấn xuống còn 1–2 tấn. Lực thấp hơn này nhẹ nhàng hơn nhiều trên các vật liệu giòn như ABS, polycarbonate và nhôm mỏng. Đối với trường hợp bản lề bếp nêu trên, chiếc đinh tán đặc của khách hàng đã làm nứt vỏ kẽm nặng 3,5 tấn; đinh tán nửa rỗng của chúng tôi được đặt gọn gàng ở mức 1,2 tấn. Chúng tôi khuyên bạn nên chọn chiều dài thùng dài hơn 1,5–2,0mm so với ngăn xếp vật liệu của bạn và sử dụng máy ép (không phải búa) để có lực ổn định, được kiểm soát. Đối với các vật liệu rất mỏng hoặc dễ vỡ, chúng tôi cũng có thể cung cấp vòng đệm phía sau để phân bổ tải trọng móc sắt nhiều hơn.

Câu 3: Bạn cung cấp loại hoàn thiện nào cho đinh tán bán rỗng đầu tròn và loại nào tốt nhất để sử dụng ngoài trời?

Trả lời: Chúng tôi cung cấp một số loại hoàn thiện tùy thuộc vào vật liệu. Đối với thép: mạ kẽm (trong, xanh hoặc vàng - phun muối 48–96 giờ), oxit đen (chống ăn mòn nhẹ, bề ngoài mờ) và phốt phát (sơn nền). Đối với thép không gỉ: thụ động hóa (tiêu chuẩn, phục hồi khả năng chống ăn mòn) và phun hạt (hoàn thiện mờ). Đối với đồng thau: sơn mài tự nhiên (vàng sáng), đồ cổ (sậm, lâu năm) và mạ niken (bạc). Để sử dụng ngoài trời, chúng tôi khuyên dùng thép không gỉ 304 có khả năng thụ động để tiếp xúc ngoài trời nói chung hoặc thép không gỉ 316 cho môi trường ven biển/biển. 316 đinh tán của chúng tôi đã vượt qua hơn 1.000 giờ thử nghiệm phun muối. Thép mạ kẽm thích hợp để sử dụng trong nhà hoặc ngoài trời có mái che nhưng cuối cùng sẽ bị rỉ sét trong điều kiện ẩm ướt.

Hãy thử 20 chiếc đinh tán trên bộ lắp ráp của riêng bạn

Chúng tôi có thể gửi cho bạn 20–50 miếng đinh tán bán rỗng đầu tròn với chất liệu và kích thước bạn đã chọn. Đặt chúng vào bản lề, chốt hoặc bất kỳ cụm nào. So sánh lực cài đặt, chất lượng móc cài và hình dạng mái vòm cổ điển.

Liên hệ với Nuote Metals để biết đường kính chuôi, chiều dài thùng và vật liệu của bạn. Mẫu miễn phí được vận chuyển trong vòng một ngày làm việc.
