Đinh tán nửa đầu phẳng

Khi mối nối yêu cầu bề mặt nhẵn hoàn toàn mà không có đầu đinh tán nhô ra, thì đinh tán hình ống nửa đầu phẳng sẽ trở thành loại dây buộc được lựa chọn. Các bộ phận này kết hợp tính thẩm mỹ cấu hình thấp của đầu chìm với hiệu quả lắp đặt của thiết kế đầu rỗng.

kim loại Nuoteđã sản xuất ốc vít chính xác trong hơn hai thập kỷ. Đinh tán nửa hình ống đầu phẳng của chúng tôi phục vụ các ngành công nghiệp đòi hỏi độ mịn bề mặt—từ tấm bên trong máy bay đến vỏ thiết bị điện tử tiêu dùng và đồ kim loại kiến ​​trúc.

Đinh tán nửa đầu phẳng là gì?

Đinh tán hình ống nửa đầu phẳng có khoang rỗng nông ở đầu đuôi (thường bằng 30–50% chiều dài thân) và một đầu phẳng, thấp ở phía đối diện. Thuật ngữ “nửa ống” chỉ ra rằng độ sâu rỗng xấp xỉ một nửa tổng chiều dài thân.

Đặc điểm xác định củađinh tán nửa đầu phẳnglà hình học đầu. Không giống như các đầu hình bầu dục hoặc tròn nhô cao trên bề mặt, đầu phẳng nằm ngang bằng hoặc hơi thấp hơn bề mặt vật liệu khi được lắp đặt đúng cách.

Thiết kế này mang lại ba lợi thế khác biệt:

Bề mặt bên ngoài nhẵn không có điểm vướng víu

Lực cài đặt thấp hơn so với đinh tán đặc (thường bằng 25–30% lực đinh tán rắn)

Kiểm soát biến dạng vật liệu trong quá trình móc sắt

Các loại đầu đinh tán khác nhau do kim loại Nuote tạo ra

kim loại Nuotetạo ra đinh tán với nhiều loại đầu khác nhau, chẳng hạn như đinh tán đầu phẳng, đinh tán đầu tròn, đinh tán đầu chìm, đinh tán đầu giàn, đinh tán đầu nấm, v.v.

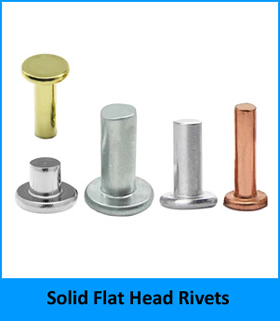

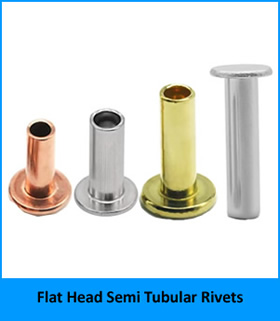

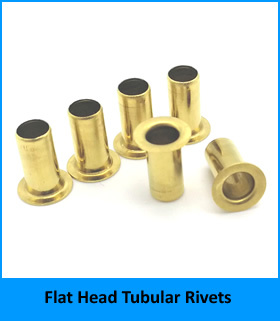

1. Đinh tán đầu phẳng, bao gồm đinh tán đặc đầu phẳng, đinh tán bán hình ống đầu phẳng, đinh tán hình ống đầu phẳng.

Bạn có muốn biết thêm về đinh tán đầu phẳng của chúng tôi? chỉ cần nhấp vào

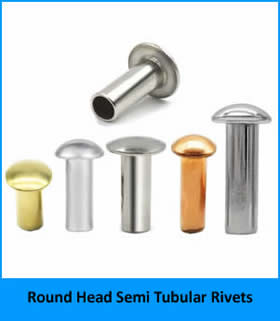

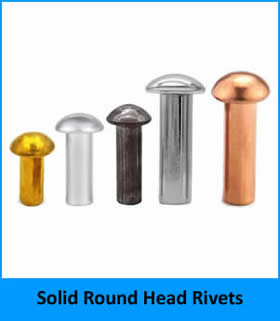

2. Đinh tán đầu tròn, bao gồm đinh tán đặc đầu tròn và đinh tán hình bán nguyệt đầu tròn.

nhấp chuột  để biết thêm về đinh tán đầu tròn của chúng tôi.

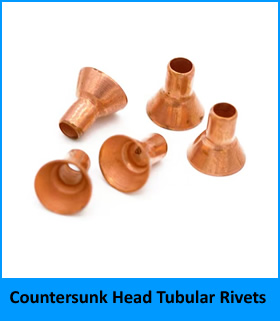

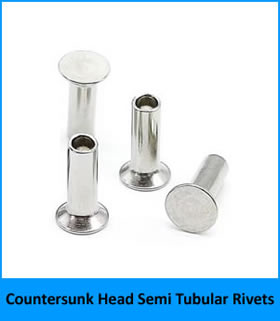

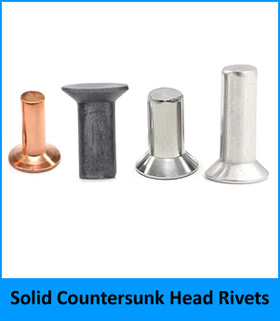

3. Đinh tán đầu chìm, bao gồm đinh tán đặc đầu chìm, đinh tán hình bán nguyệt đầu chìm, đinh tán hình ống đầu chìm.

Nếu bạn muốn biết thêm thông tin về đinh tán đầu chìm, vui lòng nhấp vào

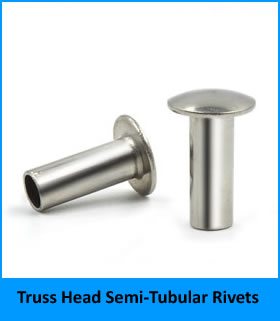

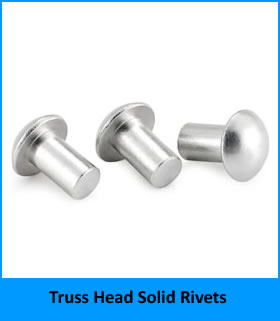

4. Đinh tán đầu giàn, bao gồm đinh tán đặc đầu giàn và đinh tán hình bán nguyệt đầu giàn.

Cần thêm thông tin về đinh tán đầu giàn? Chỉ cần nhấp vào

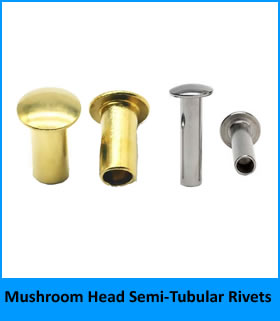

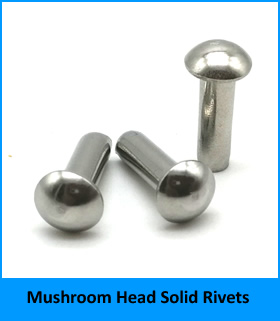

5. Đinh tán đầu nấm, bao gồm đinh tán đặc đầu nấm và đinh tán hình bán nguyệt đầu nấm.

nhấp chuột  để biết thêm thông tin chi tiết về đinh tán đầu nấm của chúng tôi.

Tại sao nên chọn đinh tán hình ống nửa đầu phẳng thay vì các loại dây buộc khác?

Trước khi xem xét các thông số kỹ thuật, hãy cân nhắc xem Nuote Metals đề xuất các loại đinh tán hình ống nửa đầu phẳng thay vì các lựa chọn thay thế:

Bề mặt sản phẩm có thể nhìn thấy được, nơi hình thức bên ngoài đóng vai trò quan trọng (hàng tiêu dùng, đồ nội thất, nội thất ô tô)

Các ứng dụng khí động học hoặc thủy động lực học trong đó các đầu nhô ra tạo ra lực cản

Các bề mặt tiếp xúc trượt hoặc lăn nơi đầu nâng cao sẽ cản trở chuyển động

Vật liệu mỏng không thể chịu được lực đóng rắn cao của đinh tán rắn

Môi trường sản xuất hàng loạt yêu cầu lắp đặt nhanh chóng, nhất quán

So sánh với các kiểu đầu đinh tán khác

Thông số chi tiết sản phẩm của đinh tán nửa hình ống đầu phẳng kim loại Nuote

Tất cả các đinh tán hình ống nửa đầu phẳng của Nuote Metals đều được sản xuất từ ​​thép hoặc nhôm có hàm lượng carbon thấp, tùy thuộc vào yêu cầu ứng dụng. Đầu phẳng được thiết kế theo kích thước đầu chìm ISO 7823, đảm bảo khả năng tương thích với các công cụ chìm tiêu chuẩn.

Thông số vật liệu

Kích thước tiêu chuẩn

kim loại Nuotesản xuất đinh tán hình ống nửa đầu phẳng với phạm vi kích thước tiêu chuẩn sau. Kích thước tùy chỉnh có sẵn theo yêu cầu.

Dung sai: Đường kính thân ± 0,05mm, đường kính đầu ± 0,1mm, chiều dài tổng thể ± 0,15mm. Độ sâu rỗng xấp xỉ 50% chiều dài nòng đối với đinh tán nửa hình ống tiêu chuẩn.

Dữ liệu hiệu suất cơ học (Thép, đường kính 3mm)

Các ứng dụng của đinh tán hình ống nửa đầu phẳng

kim loại Nuotecung cấp đinh tán hình ống nửa đầu phẳng cho các ngành công nghiệp yêu cầu hoàn thiện bề mặt phẳng. Dưới đây là các trường hợp sử dụng phổ biến nhất:

Hàng không vũ trụ và Hàng không

Chốt bảng điều khiển cabin nội thất

Cụm thùng chứa đồ trên cao

Lắp đặt thiết bị nhà bếp

Tấm bọc đường ray ghế và tấm trang trí

Bề mặt phẳng giúp ngăn ngừa vướng vào quần áo của hành khách và giảm lực cản ở những khu vực nhạy cảm với luồng không khí.

Điện tử tiêu dùng

Lắp ráp khung máy tính xách tay và máy tính bảng

Chốt vỏ nguồn điện

Lắp lưới tản nhiệt loa

Đóng ngăn chứa pin

Đinh tán đầu phẳng cho phép thiết kế thiết bị có cấu hình mỏng mà không cần lộ ốc vít.

Nội thất ô tô

Phụ kiện trang trí tấm cửa

Lắp ráp thành phần bảng điều khiển

Tấm bọc neo dây đai an toàn

Chốt hỗ trợ tựa đầu

Bề mặt nhẵn giúp cải thiện tính thẩm mỹ bên trong và ngăn ngừa hư hỏng vải bọc.

Đồ kim loại kiến ​​trúc

Lắp ráp lan can và lan can

Chốt bảng kim loại trang trí

Trang trí nội thất thang máy

Thi công gian hàng triển lãm

Đinh tán đầu phẳng tạo ra các mối nối rõ ràng, chuyên nghiệp.

Sản xuất nội thất

Khung bàn và ghế bằng kim loại (mặt dưới nơi có thể nhìn thấy đầu)

Mặt trước ngăn kéo tủ hồ sơ

Tấm gắn cơ cấu khóa

Chốt khảm kim loại trang trí

Đảm bảo chất lượng – EEAT trong thực tế

kim loại Nuotethể hiện Kinh nghiệm, Chuyên môn, Quyền hạn và Sự tin cậy thông qua các quy trình sản xuất được ghi lại và dữ liệu chất lượng có thể kiểm chứng.

Kinh nghiệm về gia công nguội chính xác

Cơ sở sản xuất của chúng tôi đã sản xuất đinh tán nửa hình ống đầu phẳng trong hơn 20 năm. Chúng tôi vận hành máy làm nguội tốc độ cao có tính năng giám sát kích thước trong quá trình. Mỗi đinh tán được hình thành trong một quy trình liên tục duy nhất, đảm bảo hình dạng đầu nhất quán và độ sâu rỗng đồng tâm.

Kiến thức chuyên môn về hình học đầu chìm

Đinh tán đầu phẳng yêu cầu kiểm soát góc đầu chính xác. Nuote Metals sử dụng máy chiếu biên dạng quang học để xác minh góc đầu (90° hoặc 100° theo thông số kỹ thuật của khách hàng) và độ đồng tâm từ đầu đến thân. Dung sai của chúng tôi đối với góc đầu là ±1°, vượt quá tiêu chuẩn chung của ngành.

Thẩm quyền thông qua việc tuân thủ

Đinh tán nửa hình ống đầu phẳng của chúng tôi được sản xuất để:

ANSI/ASME B18.1.2 (Đinh tán đặc nhỏ – Áp dụng kích thước đầu chìm)

ISO 14581 (Đinh tán đầu phẳng chìm)

Hệ thống quản lý chất lượng ISO 9001:2015

Tuân thủ RoHS cho các ứng dụng điện tử

Tin tưởng thông qua tài liệu

kim loại Nuotecung cấp Chứng chỉ Phân tích (CoA) cho mỗi lô hàng đinh tán nửa hình ống đầu phẳng, bao gồm:

Giấy chứng nhận nguyên liệu (báo cáo thử nghiệm nhà máy)

Nhật ký kiểm tra kích thước (đường kính đầu, đường kính thân, chiều dài tổng thể, độ sâu rỗng)

Kết quả kiểm tra độ cứng (thang Rockwell)

Biên bản kiểm tra hoàn thiện bề mặt

Xác minh góc đầu chìm

Hướng dẫn lắp đặt đinh tán hình ống nửa đầu phẳng

Việc lắp đặt đúng cách các đinh tán hình ống nửa đầu phẳng đòi hỏi phải chú ý đến việc chuẩn bị mũi khoan. Thực hiện theo các bước sau từ Nuote Metals:

Chuẩn bị trước khi cài đặt

Đục lỗ trên cùng bằng mũi khoan hoặc mũi khoan phù hợp với góc đầu đinh tán (90° hoặc 100°)

Độ sâu của mũi khoan sao cho đầu đinh tán nằm cách bề mặt vật liệu 0,05–0,10mm

Khoan lỗ xuyên qua đường kính = đường kính thân + 0,25mm (0,010)

Làm mờ cả hai mặt của lỗ để đảm bảo đinh tán được chèn trơn tru

Phương pháp cài đặt

Phương pháp 1 – Bộ định hình đinh tán thủ công với khuôn phẳng

Chèn đinh tán qua các lỗ đã chuẩn bị sẵn (đầu đi vào mặt chìm)

Đặt một vật định cư mặt phẳng vào phần đuôi rỗng

Dùng búa đập vào con mồi để cuộn đuôi ra ngoài

Dừng lại khi đuôi tạo thành hình phẳng, đều

Phương pháp 2 - Máy ép khí nén (Được khuyến nghị cho sản xuất)

Sử dụng máy ép đinh tán có đe phẳng và cữ chặn độ sâu có thể điều chỉnh được

Áp dụng áp lực có kiểm soát cho đến khi phần đuôi rỗng mở rộng hoàn toàn

Xác minh đầu nằm bằng hoặc dưới bề mặt

Phương pháp 3 – Tán đinh quỹ đạo (Dành cho các cụm lắp ráp tinh xảo)

Đối với thiết bị điện tử hoặc vật liệu mỏng, tán đinh quỹ đạo (quay) áp dụng lực hướng tâm thấp

Phương pháp này giảm thiểu căng thẳng vật liệu và ngăn ngừa tổn thương đầu

Kiểm tra sau khi lắp đặt

Chạy ngón tay qua đầu đinh tán - nó không được vướng hoặc nhô ra

Kiểm tra phần đuôi đã kẹp – phải đồng đều, không có vết nứt

Thực hiện thử nghiệm kéo trên đinh tán mẫu để xác minh độ bền của móc sắt

Các câu hỏi thường gặp về đinh tán hình ống nửa đầu phẳng

Dưới đây là những câu hỏi kỹ thuật phổ biến nhất mà chúng tôi nhận đượckim loại Nuoteliên quan đến đinh tán hình ống nửa đầu phẳng.

Câu 1: Sự khác biệt giữa đinh tán nửa đầu hình ống phẳng và đinh tán đầu phẳng đặc tiêu chuẩn là gì? Tại sao tôi nên chọn phiên bản nửa ống?

Trả lời: Sự khác biệt cơ bản là khoang rỗng ở đuôi của đinh tán nửa hình ống đầu phẳng. Đinh tán đầu phẳng đặc không có khoang và cần lực nén cao (dùng thanh giằng hoặc súng đinh tán) để tạo thành đuôi. Đinh tán dạng nửa ống yêu cầu lực cài đặt ít hơn khoảng 70–75% vì chỉ có thành mỏng của phần rỗng cần lăn ra ngoài. Lực thấp hơn này giúp lắp đặt nhanh hơn, giảm sự mệt mỏi của người vận hành và ít nguy cơ biến dạng các vật liệu mỏng hoặc mỏng manh. Ngoài ra, đinh tán dạng nửa ống tạo ra độ bám ổn định hơn trong sản xuất hàng loạt vì sự dịch chuyển vật liệu có thể dự đoán được. Nuote Metals khuyến nghị sử dụng đinh tán hình ống nửa đầu phẳng cho bất kỳ ứng dụng nào trong đó việc lắp ráp bao gồm kim loại tấm mỏng (dưới 2 mm), nhựa hoặc vật liệu tổng hợp. Đinh tán rắn vẫn được ưu tiên sử dụng cho các tải trọng kết cấu cực lớn trong đó cường độ cắt tối đa là ưu tiên duy nhất.

Câu hỏi 2: Làm cách nào để chọn chiều dài nòng chính xác cho đinh tán nửa hình ống đầu phẳng khi độ dày của lớp vật liệu thay đổi trong toàn bộ tổ hợp?

Đáp: Đây là thách thức thường gặp khi lắp ráp với các chồng vật liệu dạng bậc hoặc dạng côn. Chiều dài nòng của đinh tán nửa hình ống đầu phẳng phải đủ để kéo dài qua phần dày nhất của chồng vật liệu cộng thêm 1,0–1,5mm để hình thành móc sắt. Đối với độ dày thay đổi, Nuote Metals khuyến nghị một trong hai phương pháp. Đầu tiên, sử dụng chồng vật liệu dày nhất để xác định chiều dài nòng - đinh tán vẫn hoạt động ở những phần mỏng hơn, mặc dù móc sắt có thể nằm cao hơn một chút. Thứ hai, để có sự thay đổi độ dày đáng kể (chênh lệch lớn hơn 2 mm), hãy cân nhắc sử dụng hai chiều dài đinh tán khác nhau ở các vùng khác nhau của tổ hợp. Dung sai sản xuất tiêu chuẩn của chúng tôi cho phép thay đổi chiều dài nòng súng là ± 0,15mm, phù hợp với sự thay đổi sản xuất thông thường. Đối với những trường hợp đặc biệt, Nuote Metals cung cấp các thiết kế thùng theo bậc trong đó độ sâu rỗng thay đổi dọc theo thân – hãy liên hệ với nhóm kỹ thuật của chúng tôi để có kỹ thuật tùy chỉnh.

Câu hỏi 3: Có thể sử dụng đinh tán hình ống nửa đầu phẳng trong các ứng dụng dành cho người mù mà tôi không thể tiếp cận phía đuôi sau khi lắp ráp không?

Trả lời: Không. Theo định nghĩa, đinh tán nửa hình ống đầu phẳng yêu cầu tiếp cận được cả hai mặt của cụm. Đầu được lắp từ một phía và đuôi phải có thể tiếp cận được để áp dụng công cụ cài đặt (búa, máy ép hoặc đinh tán quỹ đạo). Đối với các ứng dụng mù mà chỉ có thể tiếp cận được một mặt, Nuote Metals khuyên dùng đinh tán mù (còn được gọi là đinh tán dạng pop) hoặc đinh tán tự xuyên. Tuy nhiên, nếu bạn có yêu cầu về đầu phẳng trong ứng dụng mù, hãy xem xét đinh tán mù đầu phẳng của chúng tôi (loại kéo có đầu chìm) – đây là một dòng sản phẩm khác nhưng có bề mặt phẳng tương tự. Hãy liên hệ với Nuote Metals về các hạn chế truy cập cụ thể của bạn và chúng tôi sẽ đề xuất loại dây buộc thích hợp.

Câu hỏi 4: Góc đầu (90° so với 100°) ảnh hưởng như thế nào đến hiệu suất của đinh tán hình ống nửa đầu phẳng?

Trả lời: Góc đầu xác định cách đinh tán đặt vào lỗ chìm. Nuote Metals sản xuất đinh tán hình ống nửa đầu phẳng với góc đầu 90° hoặc 100°. Đầu 90° là tiêu chuẩn truyền thống cho ốc vít hệ thống inch và vẫn phổ biến trong các ứng dụng công nghiệp ở Bắc Mỹ. Đầu 100° được chỉ định theo tiêu chuẩn ISO và hàng không vũ trụ (ví dụ: đinh tán NAS) và cung cấp mũi khoan nông hơn một chút, giúp giảm sự tập trung ứng suất xung quanh lỗ. Đối với hầu hết các ứng dụng thông thường, cả hai góc đều hoạt động giống hệt nhau miễn là công cụ mũi khoan khớp với góc đầu đinh tán. Nguyên tắc quan trọng là: không bao giờ trộn lẫn các góc độ. Một chiếc đinh tán 100° trong mũi khoan 90° sẽ tự hào trên bề mặt; một đinh tán 90° trong mũi khoan 100° sẽ nằm bên dưới bề mặt nhưng có thể rung chuyển hoặc không ngồi đúng cách. Nuote Metals đánh dấu rõ ràng góc đầu trên tất cả các bao bì và giấy chứng nhận sản phẩm. Khi nghi ngờ, hãy yêu cầu lấy mẫu để xác minh sự phù hợp.

Tại sao nên hợp tác với Nuote Metals để sản xuất đinh tán nửa hình ống đầu phẳng?

Việc chọn đúng nhà cung cấp đảm bảo hình dạng đầu phù hợp, độ bám chắc chắn và giá cả cạnh tranh. Nuote Metals cung cấp:

Tình trạng sẵn có trong kho: Hơn 3000 kích thước phổ biến được lưu giữ trong kho (thép và nhôm)

Sản xuất tùy chỉnh: Dụng cụ dành cho đường kính, góc đầu hoặc độ sâu rỗng không chuẩn

MOQ cạnh tranh: 10.000 chiếc cho kích thước tiêu chuẩn; 50.000 chiếc cho kích thước tùy chỉnh

Mẫu miễn phí: Có sẵn cho các kích cỡ còn hàng (khách hàng thanh toán phí vận chuyển)

Hỗ trợ kỹ thuật: Hướng dẫn cài đặt, đề xuất công cụ cài đặt và khắc phục sự cố

Vận chuyển toàn cầu: Hỗ trợ hậu cần đến Bắc Mỹ, Châu Âu, Châu Á - Thái Bình Dương và Nam Mỹ

Kiểm tra 100%: Mỗi lô được kiểm tra trước khi giao hàng với các mẫu được giữ lại

Hãy liên hệ với Nuote Metals ngay hôm nay để yêu cầu một bộ mẫu, bản vẽ kích thước hoặc báo giá cho ứng dụng đinh tán nửa hình ống đầu phẳng của bạn.
