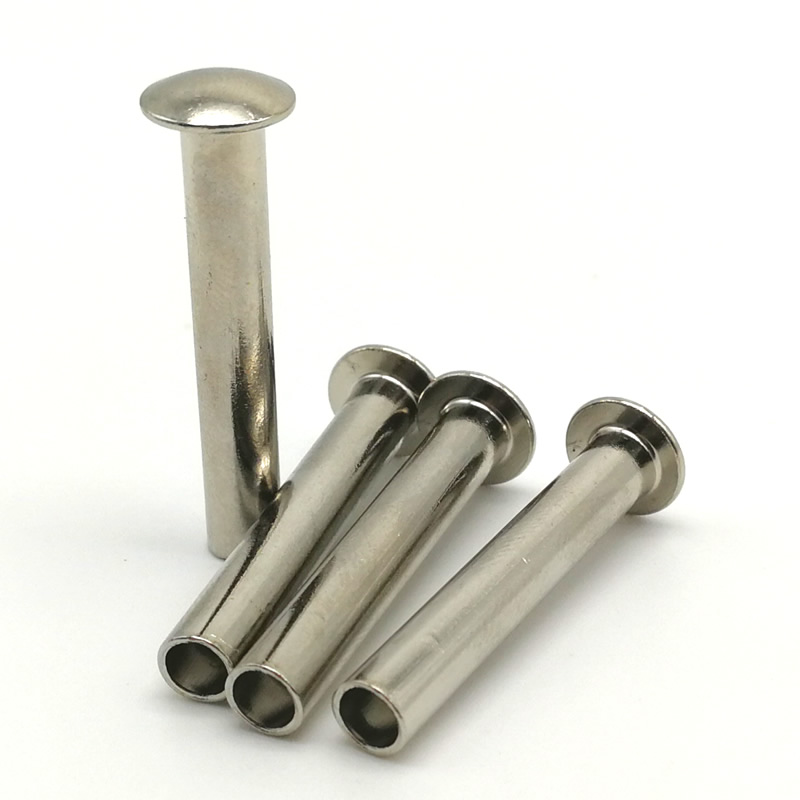

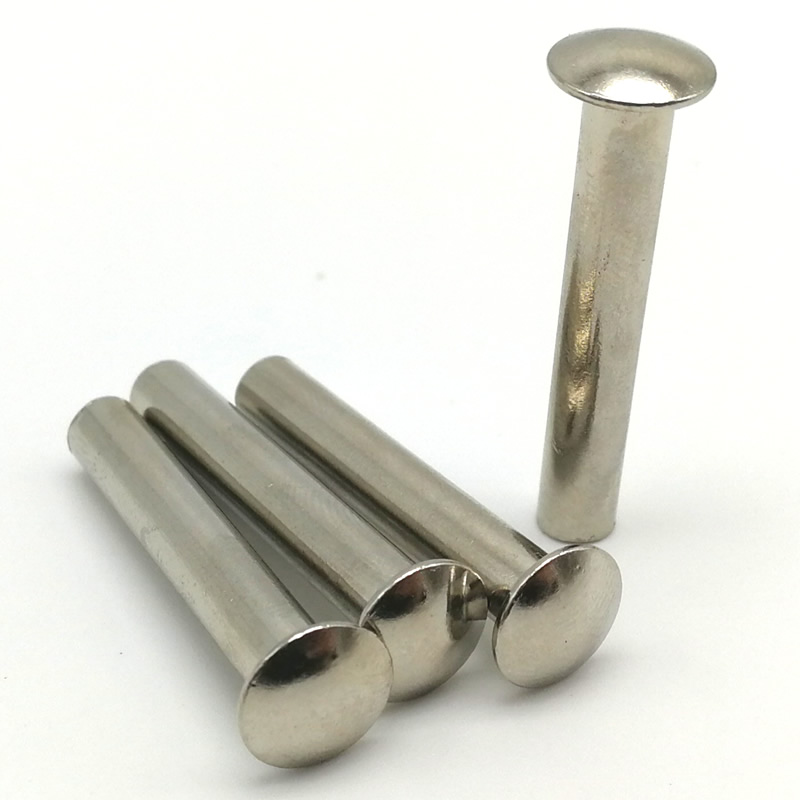

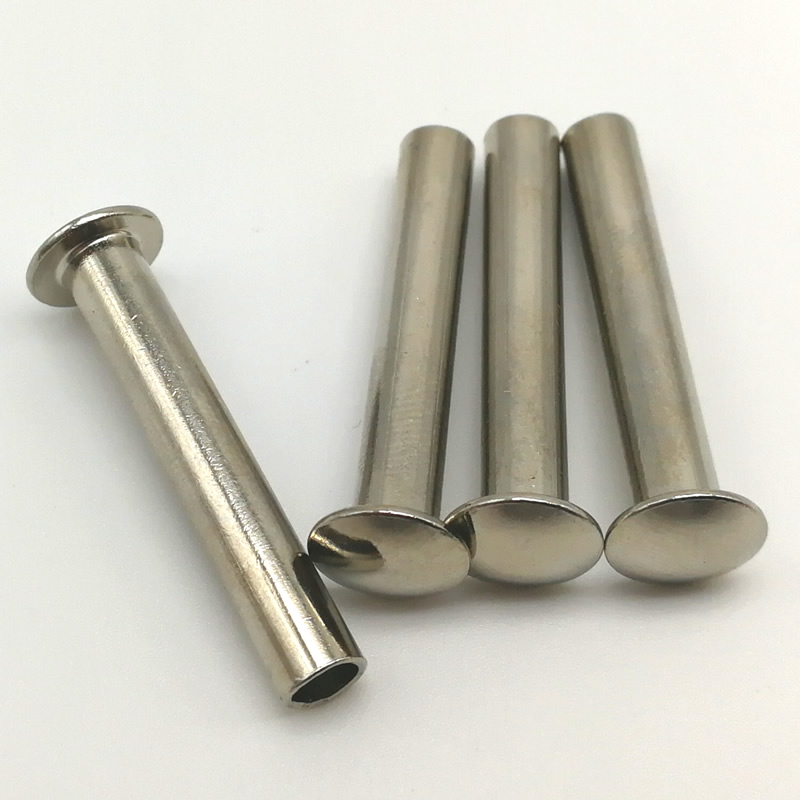

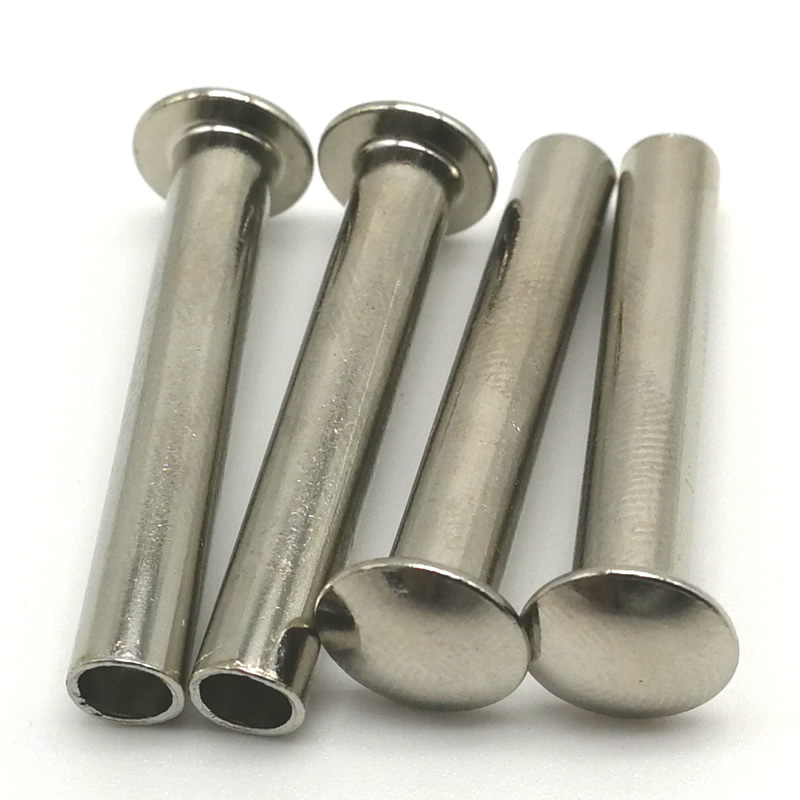

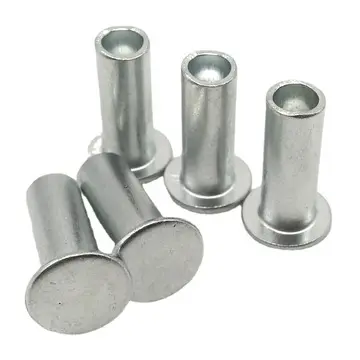

Đinh tán nửa hình ống bằng thép

Đinh tán nửa hình ống bằng thép của Nuote Metals, một nhà máy ở Trung Quốc, cung cấp giải pháp buộc chặt hiệu quả về mặt chi phí cho sản xuất và xây dựng nói chung. Được làm từ thép carbon cường độ cao, những chiếc đinh tán này mang lại khả năng chống cắt tuyệt vời cho các tổ hợp hạng nặng như giàn giáo, thiết bị nông nghiệp và đồ nội thất bằng thép. Thiết kế nửa hình ống tỏa sáng êm ái dưới áp lực, giảm lực lắp đặt trong khi vẫn giữ được độ bám chặt. Có sẵn với đường kính, chiều dài và lớp hoàn thiện tùy chỉnh—mạ kẽm, trơn hoặc oxit đen. Không giống như thép không gỉ, đinh tán thép của chúng tôi mang lại độ bền tương đương ở mức giá thấp hơn, lý tưởng cho các đơn đặt hàng số lượng lớn. Giải quyết các hạn chế về ngân sách mà không làm mất đi độ tin cậy. Hãy tin tưởng vào nhà máy của chúng tôi về độ chính xác, tính nhất quán và giao hàng đúng thời hạn đối với đinh tán nửa ống thép tùy chỉnh của bạn.

Gửi yêu cầu

Mô tả Sản phẩm

Khi dây chuyền lắp ráp của bạn cần tốc độ nhưng khớp nối vẫn phải giữ vững,đinh tán nửa ống thépmang lại lợi thế rõ ràng. Không giống như đinh tán đặc đòi hỏi lực cao và thiết bị nặng, thiết kế nửa hình ống—một phần rỗng ở đuôi—giảm lực đóng khoảng 70% trong khi vẫn giữ được phần lớn độ bền cắt. Kết quả là dây buộc được lắp đặt nhanh chóng, hoạt động với dụng cụ nhẹ hơn mà vẫn mang lại mối nối cố định, đáng tin cậy.

Đinh tán nửa hình ống bằng thép đầu nguội Nuote Metals từ thép cacbon thấp (1008, Q195) với lớp mạ kẽm hoặc lớp hoàn thiện oxit đen tùy chọn. Hướng dẫn này bao gồm các thông số kỹ thuật, quy trình làm lạnh, quy trình kiểm soát chất lượng của chúng tôi và một ví dụ thực tế từ ngành phần cứng.

Chất liệu đinh tán khác nhau mà chúng tôi tạo ra

Chúng tôi tạo ra các vật liệu khác nhau của Đinh tán, chẳng hạn như đinh tán bằng đồng, đinh tán bằng thép, đinh tán bằng thép không gỉ, đinh tán bằng nhôm và đinh tán bằng đồng.

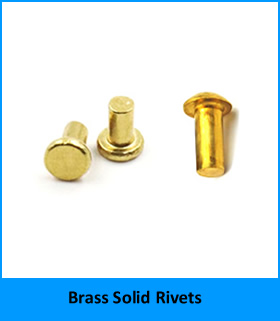

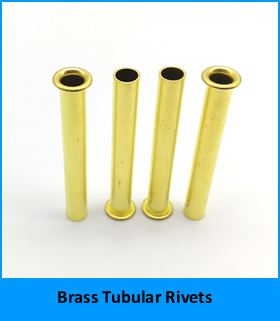

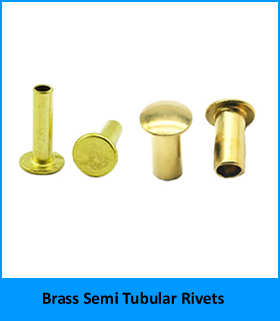

1. Đinh tán đồng thau, bao gồm đinh tán rắn bằng đồng, đinh tán bán hình ống bằng đồng, đinh tán hình ống bằng đồng.

nhấp chuột để xem thêm về đinh tán bằng đồng của chúng tôi.

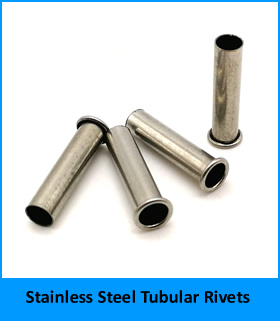

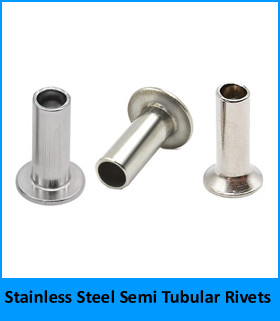

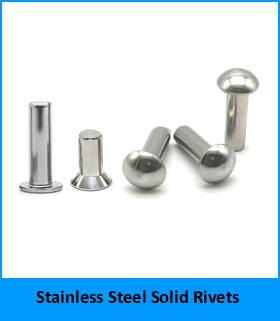

2. Đinh tán bằng thép không gỉ, bao gồm đinh tán đặc bằng thép không gỉ, đinh tán hình bán nguyệt bằng thép không gỉ, đinh tán hình ống bằng thép không gỉ.

Bạn có muốn biết thêm về đinh tán thép không gỉ của chúng tôi? chỉ cần nhấp vào

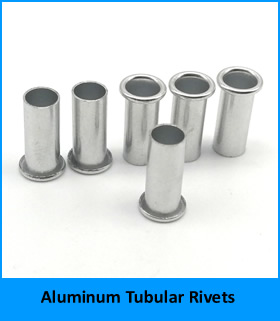

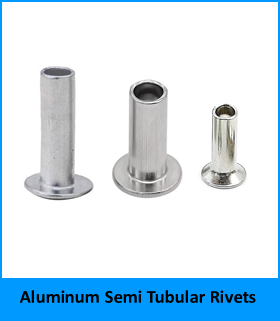

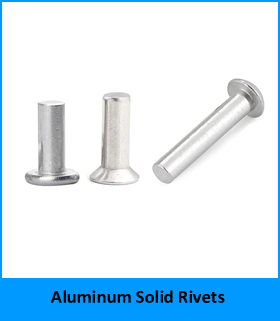

3. Đinh tán nhôm, bao gồm đinh tán rắn nhôm, đinh tán bán hình ống nhôm, đinh tán hình ống nhôm.

Nếu bạn muốn biết thêm về đinh tán nhôm của chúng tôi, vui lòng nhấp vào

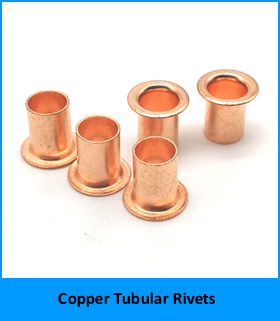

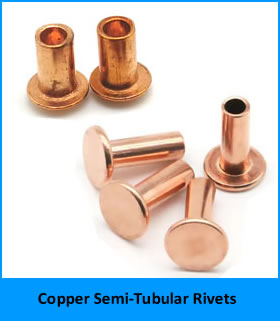

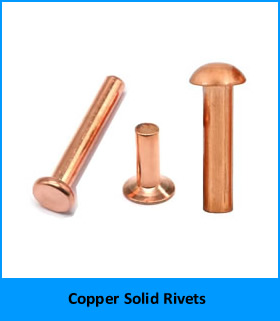

4. Đinh tán đồng, bao gồm đinh tán đồng nguyên khối, đinh tán bán ống đồng, đinh tán hình ống đồng.

nhấp chuột để có thêm thông tin về đinh tán đồng của chúng tôi.

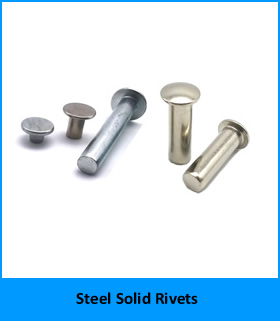

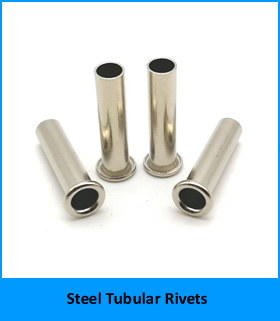

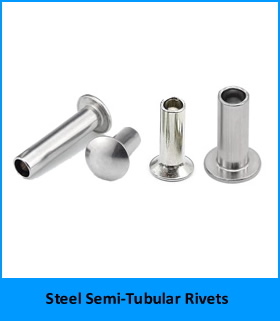

5. Đinh tán thép, bao gồm đinh tán thép đặc, đinh tán bán ống thép, đinh tán ống thép.

Nếu bạn muốn biết thêm thông tin về đinh tán thép của chúng tôi, vui lòng nhấp vào

Điều gì tạo nên sự khác biệt của đinh tán nửa hình ống

Đặc điểm nổi bật của đinh tán nửa hình ống là khoang nông ở đầu đuôi—thường bằng 45–55% chiều dài nòng. Trong quá trình lắp đặt, chỉ có thành mỏng của phần rỗng này cuộn ra ngoài để tạo thành móc cài. Điều này về cơ bản khác với đinh tán đặc, trong đó toàn bộ thân đinh tán phải biến dạng.

Tính năng	Đinh tán nửa ống	Đinh tán rắn
Thiết kế đuôi	Rỗng một phần (độ sâu khoang 45–55% chiều dài)	Hoàn toàn chắc chắn trong suốt
Lực đặt	Khoảng 25–30% lực đinh tán rắn	Cao (yêu cầu nhấn mạnh hoặc thanh xô)
Tốc độ cài đặt	Nhanh chóng, thích hợp cho việc lắp ráp tự động	Chậm hơn, đòi hỏi nhiều lực và thời gian hơn
Sức mạnh cắt	80–90% đinh tán rắn	100% (tham khảo)
Tốt nhất cho	Sản xuất khối lượng lớn, vật liệu mỏng, khớp xoay	Tải kết cấu cực cao, ứng dụng hạng nặng

Đối với hầu hết các ứng dụng công nghiệp, nội thất, ô tô và phần cứng, đinh tán nửa ống mang lại đủ sức mạnh trong khi vẫn duy trì hiệu quả sản xuất.

Thông số kỹ thuật – Kích thước và vật liệu tiêu chuẩn

Chúng tôi sản xuấtđinh tán nửa ống thépvới nhiều kiểu đầu và nhiều kích thước khác nhau. Dưới đây là các kích thước có sẵn phổ biến nhất của chúng tôi.

Lớp vật liệu

Vật liệu	Lớp	Độ bền kéo (MPa)	Độ cứng (HRB)	Kết thúc điển hình
Thép cacbon thấp	1008, Q195, SPCC	400 – 500	70 – 85	Mạ kẽm (trong/xanh/vàng), oxit đen, phốt phát
Thép cacbon trung bình	1045	570 – 700	85 – 95	Mạ kẽm, oxit đen

Kích thước tiêu chuẩn (Đầu tròn, Thép)

Chân Dia (mm)	Đầu Dia (mm)	Đầu Ht (mm)	Chiều dài thùng (mm)	Độ sâu khoang	Phạm vi kẹp (mm)
3.0	5,0 – 5,5	2,0 – 2,2	4, 5, 6, 8	45–55% chiều dài	1,5 – 3,5
4.0	6,5 – 7,2	2,6 – 2,9	5, 6, 8, 10, 12	45–55% chiều dài	2,0 – 5,0
5.0	8,0 – 9,0	3,2 – 3,6	6, 8, 10, 12, 15	45–55% chiều dài	2,5 – 6,5
6.0	9,5 – 10,8	3,8 – 4,3	8, 10, 12, 15, 20	45–55% chiều dài	3,0 – 8,0
8.0	12,5 – 14,5	5,0 – 5,8	10, 12, 15, 20, 25	45–55% chiều dài	4,0 – 10,0

Dung sai: Thân ±0,05mm, đường kính đầu ±0,15mm, chiều dài ±0,15mm.

Kiểu đầu có sẵn

Kiểu đầu	Đầu Dia / Chân	Hồ sơ	Tốt nhất cho
Tròn	1,6 – 1,8 : 1	Mái vòm cao	Kim loại với kim loại, độ cắt cao, mối nối nhìn thấy được
Phẳng	2,0 – 2,5 : 1	Đỉnh thấp, phẳng	Bề mặt trượt, giới hạn khoảng trống
Phổ quát	2,0 – 2,2 : 1	Mái vòm trung bình, bán kính	Vật liệu hỗn hợp, mục đích chung
hình bầu dục	1,8 – 2,0 : 1	Mịn màng, hơi nhô cao	Trang trí, đồ nội thất, da

Dữ liệu cơ khí (Thép 5 mm, đặt thành thép tấm 2 mm)

Tài sản	Giá trị
Sức mạnh cắt đơn	11.000 – 13.000 N
Kích thước lỗ đề xuất	Cán + 0,15 – 0,20 mm
Lực đặt	1,2 – 2,0 tấn

Chúng tôi làm đinh tán nửa ống bằng thép có đầu nguội như thế nào

Đầu nguội là quá trình tạo hình kim loại ở nhiệt độ phòng bằng cách sử dụng máy ép tốc độ cao và khuôn chính xác. Đối với đinh tán dạng nửa ống bằng thép, chúng tôi sử dụng đầu phun nguội nhiều trạm thực hiện nhiều thao tác trong một trình tự liên tục.

Vẽ dây– Dây thép đầu vào được kéo theo đường kính thân chính xác.
điểm cắt– Dây được cắt theo chiều dài phôi chính xác cho từng đinh tán.
Cú đánh đầu tiên (bình phương)– Phôi được căn giữa và vuông góc trong khuôn.
Cú đánh thứ hai (đánh đầu)– Khuôn cacbua tạo thành đầu (tròn, phẳng, phổ quát hoặc hình bầu dục).
Đòn thứ ba (đùn khoang)– Cú đấm tạo ra khoang nửa rỗng ở đuôi (45–55% chiều dài nòng).
Cắt tỉa– Mọi đèn flash xung quanh mép đầu đều bị loại bỏ.
Nhào lộn– Các vi bavia được loại bỏ và chuẩn bị bề mặt để mạ.
Mạ hoặc phủ– Mạ kẽm hoặc oxit đen theo quy định.

Gia công nguội làm cứng thép, tăng độ cứng bề mặt lên 15–20% mà không cần xử lý nhiệt bổ sung. Khuôn cacbua của chúng tôi được đánh bóng đến Ra 0,1µm để đảm bảo hình thành đầu mịn và độ sâu khoang nhất quán.

Để biết thêm chi tiết, vui lòng xem video bên dưới

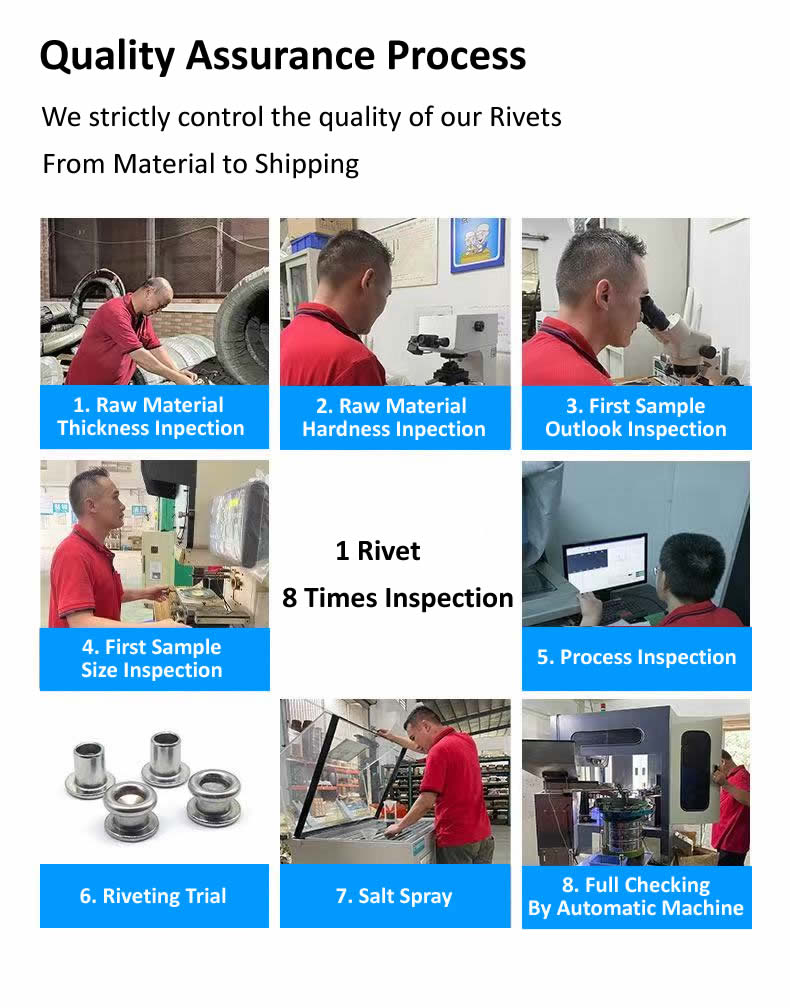

Quy trình kiểm soát chất lượng của chúng tôi - Từ nguyên liệu thô đến dây chuyền sản xuất của bạn

Chúng tôi không chỉ dựa vào việc lấy mẫu ngẫu nhiên. Mỗi lô đinh tán nửa ống thép đều tuân theo một hệ thống kiểm tra theo lớp để phát hiện các vấn đề trước khi chúng trở thành vấn đề.

Giai đoạn nguyên liệu đầu vào

Mỗi cuộn dây thép được kiểm tra đường kính (micromet laser, ±0,02mm) và độ cứng (máy thử Rockwell). Chúng tôi từ chối bất kỳ cuộn dây nào đi chệch khỏi phạm vi được chỉ định.

Giai đoạn thiết lập và khởi động đầu tiên

Khi lắp đặt dụng cụ, 10 đinh tán đầu tiên được kiểm tra dưới độ phóng đại 20× để phát hiện các khuyết tật bề mặt, sau đó đo trên bộ so sánh quang học. Đường kính đầu, chiều cao đầu, thân, chiều dài và độ sâu khoang phải khớp với bản vẽ trước khi bắt đầu sản xuất.

Trong giai đoạn sản xuất

Người vận hành kéo 5 đinh tán cứ sau 500 chiếc. Họ kiểm tra các kích thước quan trọng bằng thước cặp kỹ thuật số và thước đo đi/không đi để biết độ sâu khoang. Bất kỳ sự sai lệch nào vượt quá mức cho phép sẽ kích hoạt việc dừng máy ép ngay lập tức và điều chỉnh dụng cụ.

Giai đoạn xác minh Clinch

Cứ 2.000 chiếc, chúng tôi đặt 3 chiếc đinh tán thành một mẫu vật liệu thực tế của bạn (cùng độ dày và thành phần). Móc sắt cuộn được kiểm tra tính đối xứng, độ kín và hình thành không có vết nứt.

Kiểm tra ăn mòn (nếu có)

Đối với đinh tán mạ, mẫu được đặt trong buồng phun muối của chúng tôi theo tiêu chuẩn ASTM B117. Mạ kẽm: tối thiểu 48–96 giờ. Giấy chứng nhận được cấp theo lô.

Giai đoạn phân loại cuối cùng

Từng chiếc đinh tán đều đi qua một máy phân loại quang học có camera tốc độ cao. Nó loại bỏ các bộ phận có đường kính đầu, chiều cao đầu, thân hoặc độ sâu khoang không chính xác. Sau khi phân loại, một mẫu AQL ngẫu nhiên (Cấp II, 1.0) được xác minh thủ công bằng máy chiếu biên dạng và micromet.

Tất cả hồ sơ kiểm tra—bao gồm nhật ký đo lường, ảnh chụp thử nghiệm và báo cáo phun muối—được lưu giữ trong 5 năm và được gửi kèm theo mỗi lô hàng.

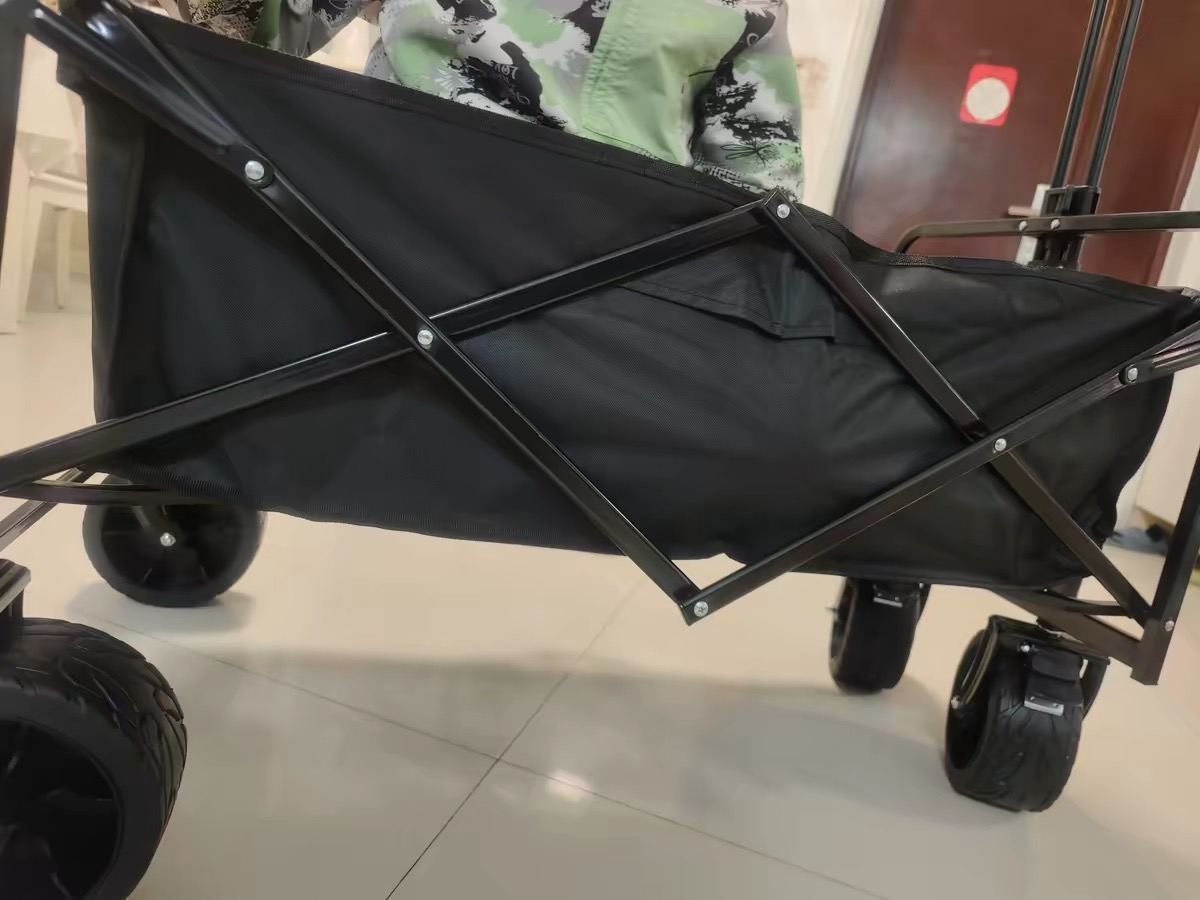

Một ví dụ về khách hàng thực tế – Giá đỡ bánh xe trong vườn

Đây là một trong nhiều ứng dụng của đinh tán nửa ống thép. Chúng tôi đưa nó vào để hiển thị việc sử dụng sản xuất thực tế chứ không phải để đề xuất giới hạn.

Một nhà sản xuất xe đẩy làm vườn hạng nặng cần gắn giá đỡ bánh xe vào khung thép. Các đinh tán rắn ban đầu cần lực cài đặt 3,5 tấn, lực này đôi khi làm biến dạng giá đỡ trong quá trình lắp ráp. Khách hàng cũng muốn có lớp hoàn thiện chống gỉ để sử dụng ngoài trời.

Nuote Metals cung cấp đinh tán nửa hình ống bằng thép - thân 6 mm, đầu tròn 10 mm, chiều dài nòng 15 mm, mạ kẽm màu vàng. Khoang bán rỗng giảm lực cài đặt xuống 1,6 tấn, loại bỏ biến dạng. Lớp mạ kẽm màu vàng mang lại khả năng chống phun muối 96 giờ. Khách hàng đã thử nghiệm 500 chiếc đinh tán trên 250 xe đẩy. Sau 5.000 chu kỳ lăn với tải trọng 100kg, không bị lỏng hay rỉ sét. Hiện nay, họ đặt hàng đinh tán nửa ống thép với số lượng 30.000–50.000 chiếc.

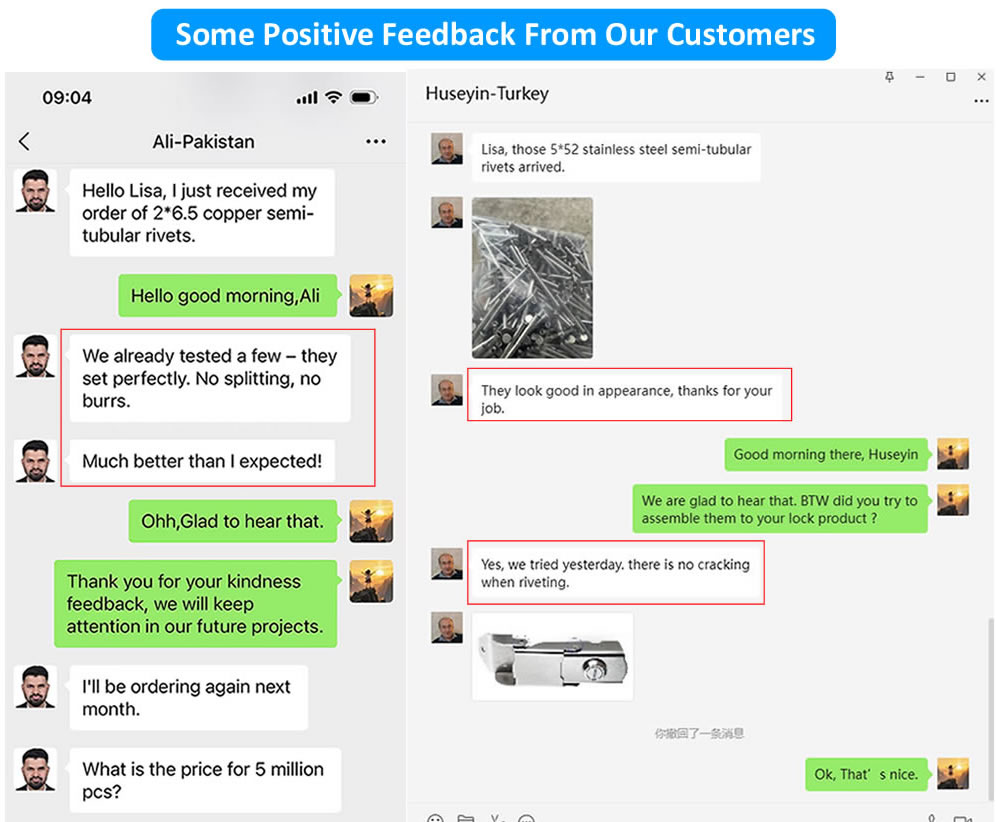

Khách hàng của chúng tôi nói gì - Phản hồi thực tế

Những gì chúng tôi cung cấp trong mỗi lô hàng

Mỗi đơn hàng đinh tán nửa ống thép đều đi kèm với gói tài liệu đầy đủ:

Giấy chứng nhận kiểm tra nhà máy– Thành phần hóa học và đặc tính chịu kéo từ nhà cung cấp cuộn dây gốc.
Báo cáo thứ nguyên đầu tiên– Giá trị đo thực tế của 10 đinh tán kể từ khi bắt đầu sản xuất.
Nhật ký trong quá trình– Tóm tắt tất cả các kiểm tra kích thước được thực hiện trong quá trình chạy.
Báo cáo thử nghiệm Clinch– Ảnh và kết quả lực kéo (nếu được đo) từ cài đặt thử nghiệm trên vật liệu của bạn.
Giấy chứng nhận phun muối– Nếu có thể, hiển thị số giờ đã kiểm tra và trạng thái đạt/không đạt.
Giấy chứng nhận sự phù hợp– Được ký bởi người quản lý QA của chúng tôi, có thể theo dõi hàng loạt.

Nuote Metals được chứng nhận ISO 9001:2015. Tuyên bố RoHS và REACH được cung cấp theo yêu cầu.

Chính sách

Mẫu– 20–50 miếng miễn phí cho kích thước tồn kho tiêu chuẩn (khách hàng trả phí vận chuyển)

Lệnh dùng thử– 10.000 chiếc được đề xuất cho lần xác nhận đầu tiên

MOQ– 2.000 chiếc (kích thước tiêu chuẩn), 10.000 chiếc (thùng tùy chỉnh)

Thời gian giao hàng (có hàng)– 5–7 ngày làm việc

Thời gian dẫn (thùng tùy chỉnh)– 12–15 ngày

Phí dụng cụ– Không có đối với dụng cụ đầu tròn tiêu chuẩn (cán 3–8mm)

Ba câu hỏi chúng tôi thường trả lời

Câu 1: Sự khác biệt giữa đinh tán nửa hình ống bằng thép và đinh tán bằng thép đặc là gì? Khi nào tôi nên chọn phiên bản nửa ống?

A: Sự khác biệt cơ bản là khoang rỗng ở đuôi. Đinh tán nửa ống bằng thép chỉ cần 25–30% lực cài đặt cần thiết cho đinh tán đặc có cùng đường kính, giúp lắp đặt nhanh hơn và nhẹ nhàng hơn trên các vật liệu xung quanh. Đinh tán rắn có độ bền cắt cao hơn một chút nhưng đòi hỏi thiết bị nặng và nhiều thời gian hơn. Đối với hầu hết các ứng dụng công nghiệp, nội thất, ô tô và phần cứng—bao gồm cả hộp đựng xe đẩy trong vườn ở trên—đinh tán dạng nửa ống cung cấp đủ độ bền trong khi vẫn duy trì hiệu quả sản xuất. Chỉ chọn đinh tán đặc cho tải trọng kết cấu cực lớn trong đó cường độ cắt tối đa là ưu tiên duy nhất.

Câu 2: Đinh tán nửa ống bằng thép có thể sử dụng ngoài trời mà không bị rỉ sét không?

A: Vâng, với sự hoàn thiện đúng đắn. Đinh tán bằng thép cacbon thấp tiêu chuẩn của chúng tôi hiện có lớp mạ kẽm (trong, xanh lam hoặc vàng) mang lại khả năng chống phun muối từ 48–96 giờ—đủ dùng trong mưa, độ ẩm và đôi khi hơi ẩm. Đối với hộp đựng xe đẩy trong vườn, lớp mạ kẽm màu vàng được chọn vì sự cân bằng giữa khả năng chống ăn mòn và chi phí. Đối với môi trường ngoài trời hoặc ven biển đòi hỏi khắt khe hơn, chúng tôi khuyên bạn nên chuyển sang đinh tán nửa ống bằng thép không gỉ (304 hoặc 316) có khả năng bảo vệ khỏi phun muối từ 200–1.000+ giờ.

Câu hỏi 3: Làm cách nào để chọn chiều dài nòng chính xác cho đinh tán nửa ống thép?

Đáp: Chọn chiều dài thùng dài hơn 1,5–2,0 mm so với tổng độ dày chồng vật liệu của bạn. Ví dụ: nếu bạn nối hai tấm thép 2mm (tổng cộng 4mm), hãy chọn chiều dài nòng là 5,5–6,0mm. Chiều dài bổ sung này cung cấp đủ vật liệu để phần rỗng cuộn ra ngoài và tạo thành một móc cài an toàn mà không bị chạm đáy. Nếu nòng quá ngắn thì chốt sẽ yếu. Quá dài, thùng có thể bị nhàu nát. Hãy gửi cho chúng tôi độ dày ngăn xếp vật liệu của bạn và chúng tôi sẽ đề xuất chiều dài thùng chính xác.

Yêu cầu báo giá – Hãy cho chúng tôi biết bạn cần gì

Chúng tôi hiểu rằng mỗi hội đồng đều khác nhau. Thay vì yêu cầu bạn đưa một sản phẩm tiêu chuẩn vào thiết kế của mình, chúng tôi muốn bắt đầu từ những yêu cầu của bạn.

Để nhận được báo giá chắc chắn chođinh tán nửa ống thép, vui lòng cung cấp các thông tin sau:
