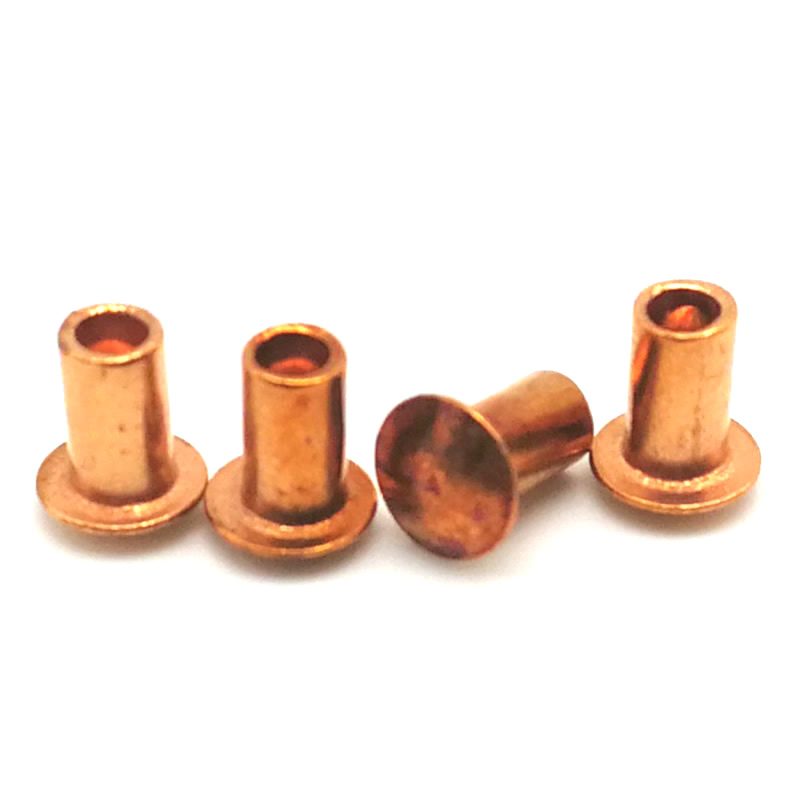

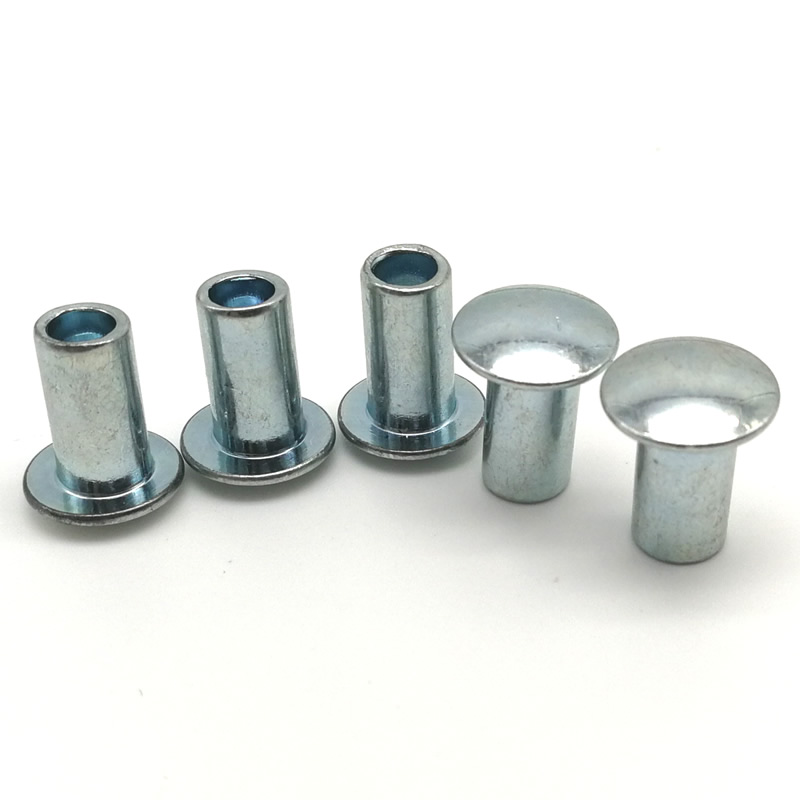

Đinh tán nửa đầu giàn

Để có giải pháp buộc chặt rộng rãi, cấu hình thấp, Nuote Metals từ Trung Quốc cung cấp đinh tán hình ống nửa đầu giàn tùy chỉnh. Đầu rộng phân bổ áp lực đồng đều, ngăn chặn lực kéo trên các vật liệu mềm như nhựa, da hoặc kim loại tấm mỏng. Lý tưởng cho nội thất ô tô, hành lý và vỏ điện. Thiết kế nửa hình ống đông kết nhanh chóng với lực tối thiểu, tiết kiệm thời gian lắp ráp. Có sẵn trong nhiều vật liệu. Giải quyết các hư hỏng bề mặt và khả năng giữ điểm yếu. Hãy tin tưởng vào nhà máy của chúng tôi để có được những chiếc đinh tán chính xác mang lại kết quả lâu dài và đáng tin cậy.

Gửi yêu cầu

Mô tả Sản phẩm

Khi ứng dụng liên quan đến các lỗ quá lớn, vật liệu mềm hoặc nền mỏng, đầu đinh tán tiêu chuẩn có thể không cung cấp đủ diện tích bề mặt để ngăn chặn lực kéo xuyên qua. cácđầu giàn nửa đinh tán hình ốngcó mái vòm cực rộng, có cấu hình thấp—thường gấp 2,2 đến 2,8 lần đường kính thân—giúp phân bổ lực kẹp trên một diện tích lớn hơn. Kết hợp với khoang nửa rỗng giúp giảm lực cài đặt tới 70%, đinh tán này là lựa chọn ưu tiên cho nhựa, vật liệu tổng hợp và kim loại khổ mỏng.

kim loại Nuotesản xuất đinh tán hình ống nửa đầu giàn bằng thép cacbon thấp, thép không gỉ (304/316), nhôm và đồng thau sử dụng tiêu đề nguội tốc độ cao. Hướng dẫn này trình bày hai nghiên cứu điển hình trong thế giới thực, thông số kỹ thuật hoàn chỉnh và chính sách chất lượng minh bạch của chúng tôi.

Ứng dụng thực tế của đinh tán của chúng tôi

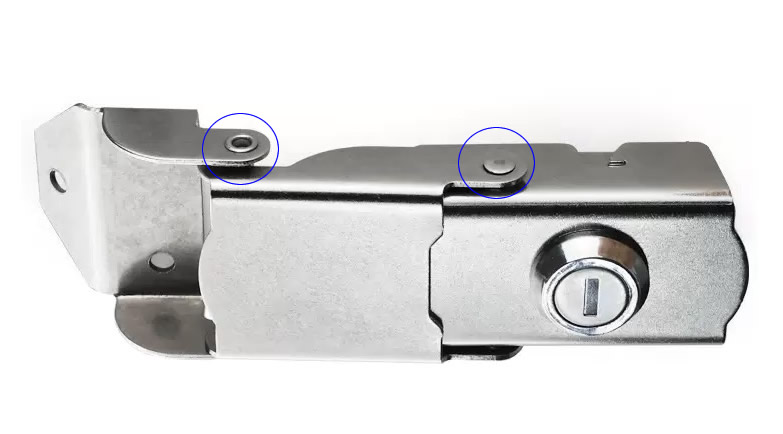

Trường hợp 1 – Lắp ráp cơ cấu khóa bằng thép không gỉ

Một nhà sản xuất khóa móc công nghiệp cần một chiếc đinh tán có thể giữ chặt tấm khóa bên trong mà không làm nứt thân đúc bằng kẽm. Chúng tôi cung cấp đinh tán nửa đầu hình ống bằng thép không gỉ 304 (đường kính 4mm, chiều dài nòng 6 mm). Đầu cực rộng 9mm thu hẹp một lỗ hở lớn và ngăn đinh tán kéo qua lực chốt lặp lại dưới 300 N. Sau 50.000 lần kiểm tra chu kỳ, không có lần kiểm tra nào được nới lỏng. Khách hàng ghi nhận thiết kế đầu giàn giúp loại bỏ vòng đệm thứ cấp.

Trường hợp 2 – Kết nối tấm hàng rào sân vườn bằng nhôm

Một công ty làm hàng rào khu dân cư yêu cầu dây buộc nhẹ, chống ăn mòn để nối các thanh nhôm vào đường ray nằm ngang. Chúng tôi khuyên dùng đinh tán hình ống nửa đầu giàn nhôm (đường kính 5 mm, chiều dài nòng 10 mm) với lớp hoàn thiện anodized rõ ràng. Đầu rộng 11mm nằm sát vào ống nhôm mỏng, ngăn ngừa hiện tượng lõm. Khoang nửa rỗng cho phép ép bằng tay bằng máy ép thủ công. Sau hai năm phơi ngoài trời, không có đinh tán nào bị ăn mòn điện hoặc bị lỏng.

Các loại đầu đinh tán khác nhau do kim loại Nuote tạo ra

kim loại Nuote tạo ra đinh tán với nhiều loại đầu khác nhau, chẳng hạn như đinh tán đầu phẳng, đinh tán đầu tròn, đinh tán đầu chìm, đinh tán đầu giàn, đinh tán đầu nấm, v.v.

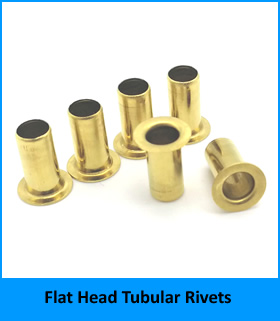

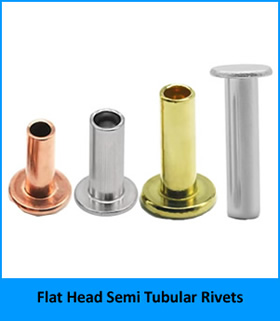

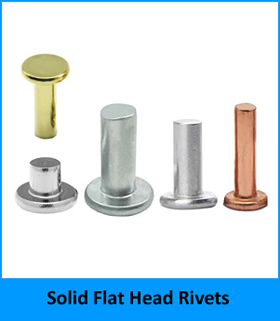

1. Đinh tán đầu phẳng, bao gồm đinh tán đặc đầu phẳng, đinh tán bán hình ống đầu phẳng, đinh tán hình ống đầu phẳng.

Bạn có muốn biết thêm về đinh tán đầu phẳng của chúng tôi? chỉ cần nhấp vào

2. Đinh tán đầu tròn, bao gồm đinh tán đặc đầu tròn và đinh tán hình bán nguyệt đầu tròn.

nhấp chuột để biết thêm về đinh tán đầu tròn của chúng tôi.

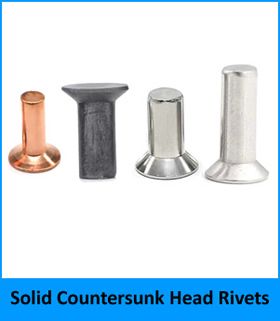

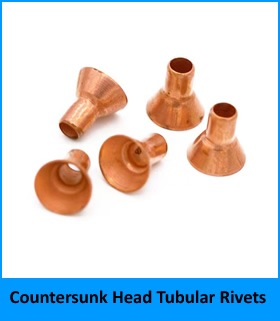

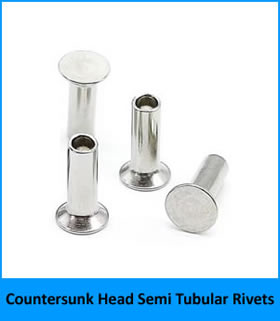

3. Đinh tán đầu chìm, bao gồm đinh tán đặc đầu chìm, đinh tán hình bán nguyệt đầu chìm, đinh tán hình ống đầu chìm.

Nếu bạn muốn biết thêm thông tin về đinh tán đầu chìm, vui lòng nhấp vào

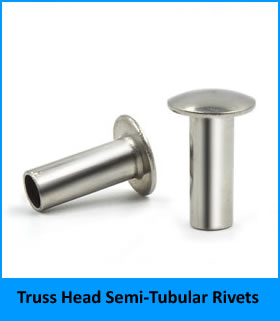

4. Đinh tán đầu giàn, bao gồm đinh tán đặc đầu giàn và đinh tán hình bán nguyệt đầu giàn.

Cần thêm thông tin về đinh tán đầu giàn? Chỉ cần nhấp vào

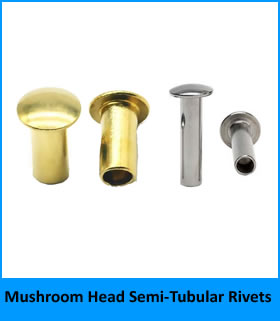

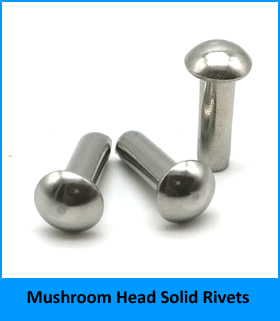

5. Đinh tán đầu nấm, bao gồm đinh tán đặc đầu nấm và đinh tán hình bán nguyệt đầu nấm.

nhấp chuột để biết thêm thông tin chi tiết về đinh tán đầu nấm của chúng tôi.

Bạn có muốn biết đinh tán được sản xuất như thế nào không? chỉ cần kiểm tra video này

Thông số kỹ thuật

Chúng tôi sản xuất những chiếc đinh tán này từ nhiều vật liệu. Tất cả các kích thước được xác minh bằng cách phân loại quang học.

Tùy chọn và thuộc tính vật liệu

Vật liệu	Lớp	Đường kính đầu / Tỷ lệ thân	Chống ăn mòn	Kết thúc điển hình
Thép cacbon thấp	1008, Q195	2,2 – 2,8 : 1	Trung bình (48–120 giờ phun muối)	Mạ kẽm (trong/xanh/vàng), oxit đen
Thép không gỉ	304, 316	2,2 – 2,8 : 1	Tốt đến xuất sắc (200–1.000+ giờ)	Thụ động, thổi hạt
Nhôm	5056, 6061	2,2 – 2,8 : 1	Tốt (hơn 100 giờ được anod hóa)	Rõ ràng hoặc màu anodized
Thau	C26000	2,2 – 2,8 : 1	Tốt (trong nhà/hàng hải)	Sơn mài, đồ cổ, mạ niken

Phạm vi kích thước tiêu chuẩn (Thép, không gỉ, nhôm, đồng thau)

Chân Dia (mm)	Đầu Dia (mm)	Chiều cao đầu (mm)	Chiều dài thùng (mm)	Độ sâu khoang	Phạm vi kẹp (mm)
3.0	7,0 – 8,0	1,2 – 1,5	4 – 12	45–55% chiều dài	1,5 – 4,0
4.0	9,0 – 10,0	1,5 – 1,8	5 – 16	45–55% chiều dài	2,0 – 5,5
5.0	11,0 – 12,5	1,8 – 2,2	6 – 20	45–55% chiều dài	2,5 – 7,0
6.0	13,0 – 15,0	2,2 – 2,6	8 – 25	45–55% chiều dài	3,0 – 9,0
8.0	17,0 – 20,0	2,8 – 3,4	10 – 32	45–55% chiều dài	4.0 – 12.0

Dung sai: Đường kính thân ± 0,05mm, đường kính đầu ± 0,20mm, chiều cao đầu ± 0,10mm, chiều dài ± 0,15mm.

Tính chất cơ học (Thép 5 mm, đặt thành tấm nhôm 2 mm)

Tài sản	Giá trị
Sức mạnh cắt đơn	11.000 – 13.000 N
Kéo kéo	5.500 – 6.800 N
Kích thước lỗ đề xuất	Đường kính thân + 0,15 – 0,25 mm
Lực cài đặt khuyến nghị	1,5 – 2,5 tấn

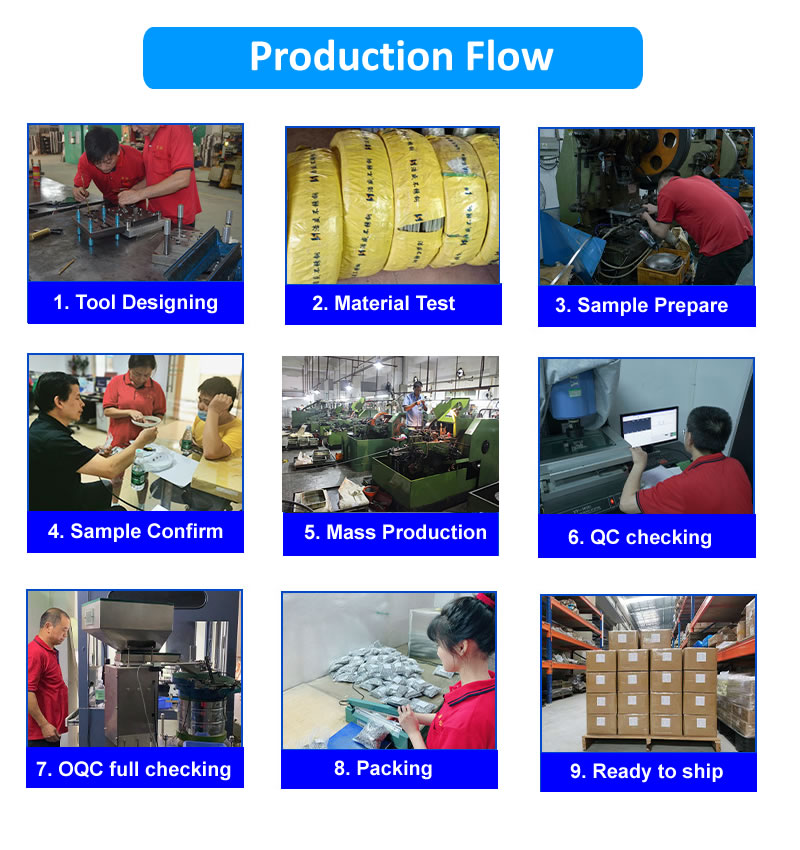

Quy trình sản xuất bảy bước của chúng tôi

Chúng tôi tuân theo một quy trình làm việc có kỷ luật cho mỗi đợtđầu giàn nửa đinh tán hình ống.

1. Tìm nguồn cung ứng nguyên liệu –Chúng tôi mua dây hoặc que đã được chứng nhận từ các nhà máy được phê duyệt. Mỗi cuộn dây có một số nhiệt để truy xuất nguồn gốc đầy đủ.

2. Kiểm tra vật liệu –Vật liệu đến được kiểm tra bằng máy quang phổ và máy đo độ bền kéo. Chúng tôi xác minh đường kính và tình trạng bề mặt.

3. Tùy chỉnh hoặc thiết lập công cụ –Đối với các kích thước mới, chúng tôi thiết kế khuôn dập nguội cacbua (thời gian thực hiện 15–25 ngày). Đối với kích thước tiêu chuẩn, kỹ thuật viên của chúng tôi sẽ cài đặt và căn chỉnh dụng cụ hiện có.

4. Kiểm tra bài viết đầu tiên –Đầu lạnh chạy 50 đinh tán mẫu. Chúng tôi đo đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. Một báo cáo FAI đầy đủ sẽ được gửi cho bạn để phê duyệt.

5. Sản xuất hàng loạt –Sau khi được phê duyệt, chúng tôi chạy với tốc độ 200–400 sản phẩm mỗi phút. Việc kiểm tra trong quá trình diễn ra cứ sau 2.000 sản phẩm đối với các kích thước quan trọng.

6. Mạ hoặc Anodizing theo hợp đồng phụ (nếu được yêu cầu) –Đối với các bộ phận bằng thép, không gỉ hoặc nhôm, chúng tôi gửi lô hàng cho các đối tác được chứng nhận của mình. Độ dày lớp phủ được xác minh bằng XRF hoặc dòng điện xoáy.

7. Kiểm tra lần gửi cuối cùng –Chúng tôi sử dụng máy phân loại quang học để kiểm tra 100% các bộ phận về hình dạng đầu, chiều dài và độ sâu khoang. Mẫu AQL (Cấp II, 1.0) được kéo để thử cắt. Giấy chứng nhận phù hợp đi kèm với mỗi lô hàng.

Đảm bảo chất lượng và chứng nhận

Việc sản xuất đinh tán hình ống nửa đầu giàn của chúng tôi được hỗ trợ bởi:

Phạm vi chứng nhận

Hệ thống quản lý chất lượng ISO 9001:2015

Tuân thủ RoHS (2011/65/EU) cho tất cả các vật liệu

Khai báo REACH SVHC

IATF 16949 Có sẵn cho các dự án ô tô

Mỗi lô hàng bao gồm:

Giấy chứng nhận kiểm tra nhà máy (hóa học vật liệu và độ cứng)

Báo cáo kiểm tra kích thước (10 chiếc mỗi lô)

Giấy chứng nhận mạ hoặc anodizing (nếu có)

Giấy chứng nhận sự phù hợp đã ký

Chính sách minh bạch

Chính sách mẫu – 20 miếng miễn phí cho mọi kích thước tiêu chuẩn (khách hàng thanh toán phí vận chuyển)
Số lượng đặt hàng tối thiểu – 2.000 chiếc đối với thép/đồng thau; 3.000 cho thép không gỉ; 5.000 cho nhôm
Thời gian thực hiện – 7–10 ngày làm việc đối với các kích cỡ có sẵn; 15–20 ngày đối với kích thước tùy chỉnh
Phí dụng cụ – Không có đối với đường kính và kiểu đầu tiêu chuẩn
Chính sách hoàn trả – Các bộ phận bị lỗi được thay thế miễn phí

kim loại Nuote không tính phí lấy mẫu lại nếu các sản phẩm đầu tiên không đáp ứng được dung sai bản vẽ của bạn.

Câu hỏi thường gặp

Câu hỏi 1: Khi nào tôi nên chọn đinh tán nửa đầu hình ống thay vì đinh tán đầu phổ thông hoặc đinh tán đầu tròn?

A: Chọn đầu giàn khi bạn cần bề mặt chịu lực rộng nhất có thể với mặt cắt thấp nhất. Đường kính đầu giàn bằng 2,2–2,8 lần đường kính thân, so với 1,6–1,8 đối với đầu tròn và 2,0–2,2 đối với đầu phổ thông. Chiều cao đầu của nó cũng thấp nhất (khoảng 25–30% đường kính đầu). Điều này làm cho đinh tán hình ống nửa đầu giàn trở nên lý tưởng cho các vật liệu giòn (nhựa, sợi thủy tinh, vật liệu tổng hợp), các lỗ quá khổ hoặc các ứng dụng mà đinh tán sẽ được bao phủ bởi một lớp khác. Ví dụ, nghiên cứu điển hình của chúng tôi với các tấm hàng rào nhôm đã sử dụng đầu giàn để tránh làm lõm ống mỏng.

Câu hỏi 2: Có thể sử dụng đinh tán nửa hình ống đầu giàn trong môi trường ngoài trời bằng nhôm và thép không?

Đáp: Có, nhưng bạn phải quản lý sự ăn mòn điện. Khi sử dụng đinh tán nhôm với kết cấu thép (hoặc ngược lại), hơi ẩm sẽ tạo ra tế bào điện. Chúng tôi đề xuất ba giải pháp: (1) sử dụng vòng đệm cách ly bằng nylon hoặc cao su dưới đầu và đuôi, (2) phủ một lớp bột dày hoặc lớp anodized lên đinh tán bằng nhôm hoặc (3) sử dụng đinh tán không gỉ 316 bằng nhôm và chấp nhận điện thế nhỏ (chấp nhận được ở vùng khí hậu khô). Đối với trường hợp hàng rào ngoài trời của chúng tôi, chúng tôi đã sử dụng đinh tán nhôm với các thanh ray bằng nhôm—không có vấn đề về điện. Nếu bạn phải nối nhôm với thép, vui lòng liên hệ với nhóm kỹ thuật của chúng tôi để có khuyến nghị cụ thể.

Câu hỏi 3: Phạm vi bám tối đa của đinh tán hình ống nửa đầu giàn bằng nhôm là bao nhiêu? Bạn có thể làm thùng dài hơn không?

Trả lời: Đinh tán nửa hình ống đầu giàn nhôm tiêu chuẩn của chúng tôi có chiều dài nòng lên tới 20 mm đối với đường kính 5 mm, mang lại độ bám lên đến 7 mm. Đối với các ngăn xếp dày hơn, chúng tôi cung cấp chiều dài thùng tùy chỉnh lên tới 30 mm (đối với đường kính 6 mm và 8 mm). Tuy nhiên, nhôm mềm hơn thép nên thùng rất dài có thể bị biến dạng trong quá trình đông kết. Chúng tôi khuyên bạn nên giới hạn độ bám ở đường kính chuôi 2,5× đối với nhôm. Đối với các cụm nhôm dày hơn, hãy xem xét sử dụng đinh tán đặc hoặc sử dụng đinh tán bằng thép có vòng đệm cách ly. Cung cấp độ dày ngăn xếp chính xác của bạn và chúng tôi sẽ tính toán chiều dài thùng tối ưu.
