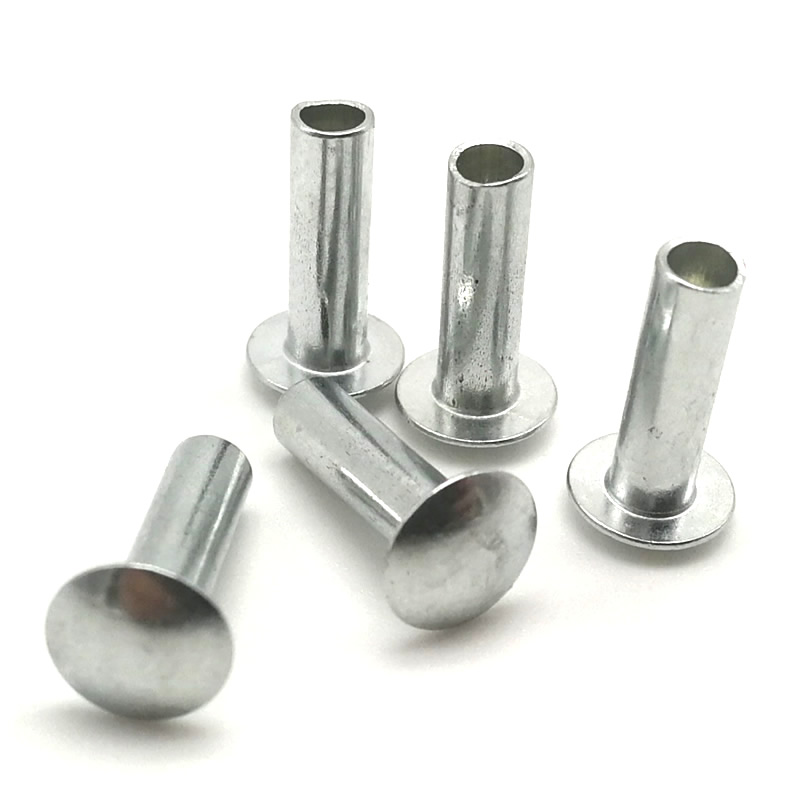

Đinh tán hình ống nửa đầu phổ quát

Cần dây buộc đa năng? Nuote Metals từ Trung Quốc, một nhà máy đáng tin cậy, sản xuất đinh tán hình ống nửa đầu phổ thông tùy chỉnh. Đầu hình vòm có cấu hình thấp phù hợp với cả ứng dụng chìm và bề mặt, từ tấm ô tô đến tay cầm hành lý. Thân nửa ống loe dễ dàng để cầm chắc chắn mà không cần lực nặng. Có sẵn bằng thép, đồng thau hoặc thép không gỉ. Giải quyết vấn đề lắp ráp không nhất quán bằng đinh tán thích ứng với thiết kế của bạn. Hãy tin tưởng chúng tôi để có được các bộ phận bền bỉ, được chế tạo chính xác giúp hợp lý hóa quá trình sản xuất.

Gửi yêu cầu

Mô tả Sản phẩm

Khi bạn cần một đầu đinh tán có khả năng phân bổ tải trọng trên diện tích rộng hơn đầu tròn nhưng nằm thấp hơn đầu giàn, thìđinh tán hình ống nửa đầu phổ quátlà câu trả lời. Kiểu đầu linh hoạt này kết hợp phần đỉnh rộng, nhẵn với mái vòm nông—mang lại khả năng chống kéo tuyệt vời mà không có vẻ ngoài cồng kềnh.

kim loại Nuotesản xuất đinh tán hình ống nửa đầu đa năng từ thép cacbon thấp, thép không gỉ (304/316) và đồng thau sử dụng tiêu đề nguội tốc độ cao. Khoang bán rỗng giúp giảm lực cài đặt khoảng 70% so với đinh tán đặc, trong khi đầu đa năng mang lại tính thẩm mỹ cân bằng phù hợp cho các ứng dụng nhìn thấy được và ẩn đi.

Ứng dụng thực tế của đinh tán của chúng tôi

Trường hợp 1 – Tấm trang trí nội thất ô tô

Một nhà sản xuất ghế ô tô cần một dây buộc không làm rách lớp nhựa vinyl mềm có lớp đệm xốp. Của chúng tôiđinh tán hình ống nửa đầu phổ quát(đường kính 5 mm, chiều dài nòng 10 mm, thép mạ kẽm) có đầu rộng 9,5 mm giúp phân bổ lực kẹp đều. Sau 100.000 chu kỳ thử nghiệm vào/ra ghế, không có chiếc nào bị lỏng hoặc kéo ra.

Trường hợp 2 – Gia cố bằng bạt hạng nặng

Một nhà sản xuất bạt công nghiệp yêu cầu đinh tán chống ăn mòn cho các điểm buộc tiếp xúc với muối đường và mưa. Chúng tôi cung cấp đinh tán nửa đầu hình ống đa năng bằng thép không gỉ 304 (đường kính 6 mm, chiều dài nòng 12 mm). Đầu đa năng rộng giúp vải không bị rách dưới lực kéo 200 kg. Two years of field use showed no failures.

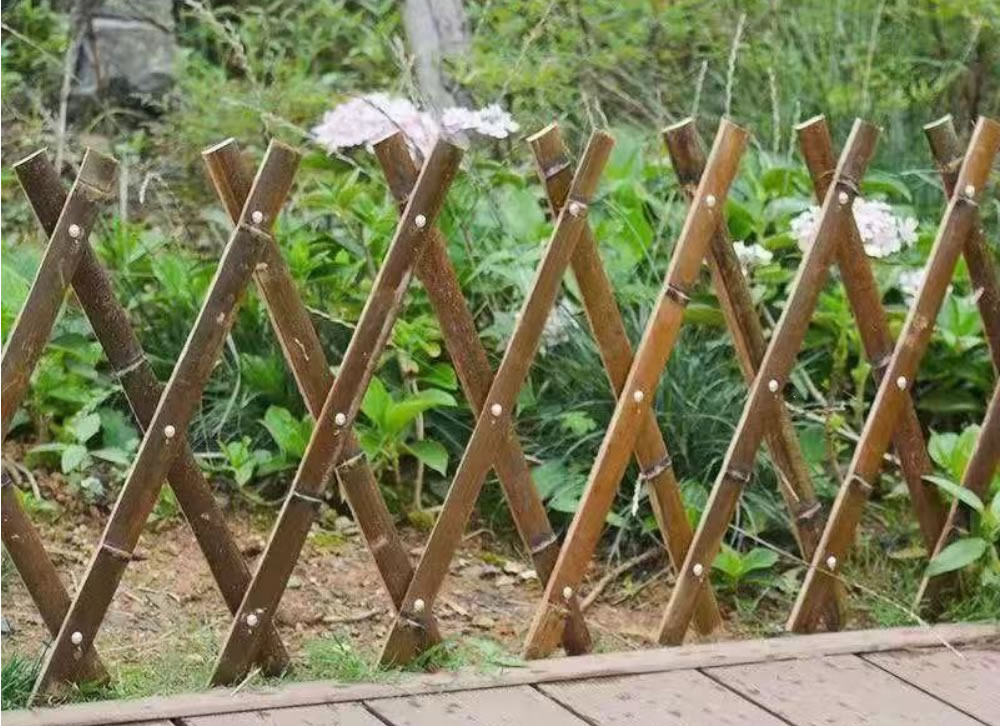

Trường hợp 3 – Lắp ráp đồ gỗ ngoài trời

Một thương hiệu nội thất sân vườn muốn có một chiếc đinh tán có cấu hình thấp để không làm vướng vào đệm. Chúng tôi khuyên dùng đinh tán hình ống nửa đầu bằng nhôm phổ thông (đường kính 4 mm, chiều dài nòng 8 mm) với lớp hoàn thiện cổ điển. Chiều cao đầu chỉ 1,8mm nhưng đường kính 7mm mang lại khả năng chịu lực lớn trên khung nhôm. Khách hàng giảm 30% thời gian lắp ráp so với sử dụng đai ốc và bu lông.

Các loại đầu đinh tán khác nhau do kim loại Nuote tạo ra

kim loại Nuotelàm đinh tán với nhiều loại đầu khác nhau, chẳng hạn như đinh tán đầu phẳng, đinh tán đầu tròn, đinh tán đầu chìm, đinh tán đầu giàn, đinh tán đầu nấm, v.v.

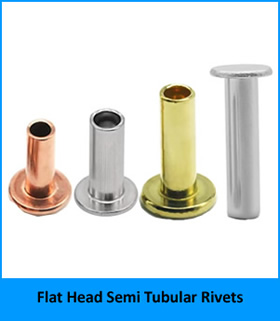

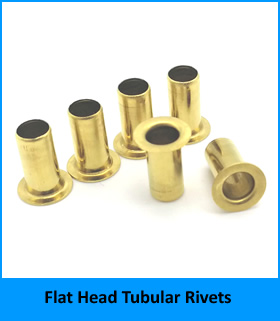

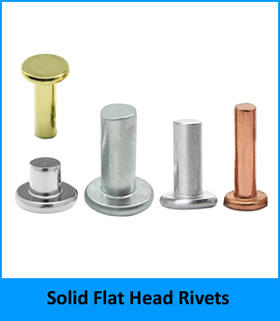

1. Đinh tán đầu phẳng, bao gồm đinh tán đặc đầu phẳng, đinh tán bán hình ống đầu phẳng, đinh tán hình ống đầu phẳng.

Bạn có muốn biết thêm về đinh tán đầu phẳng của chúng tôi? chỉ cần nhấp vào

2. Đinh tán đầu tròn, bao gồm đinh tán đặc đầu tròn và đinh tán hình bán nguyệt đầu tròn.

nhấp chuột để biết thêm về đinh tán đầu tròn của chúng tôi.

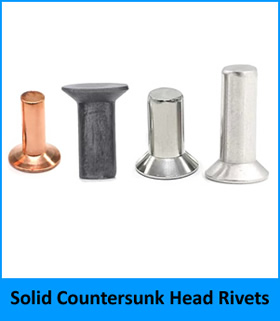

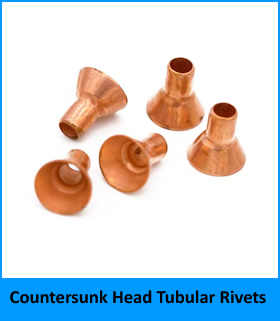

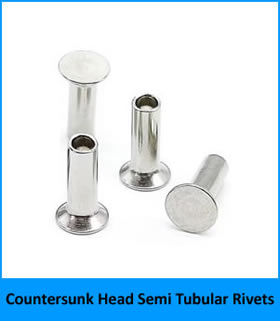

3. Đinh tán đầu chìm, bao gồm đinh tán đặc đầu chìm, đinh tán hình bán nguyệt đầu chìm, đinh tán hình ống đầu chìm.

Nếu bạn muốn biết thêm thông tin về đinh tán đầu chìm, vui lòng nhấp vào

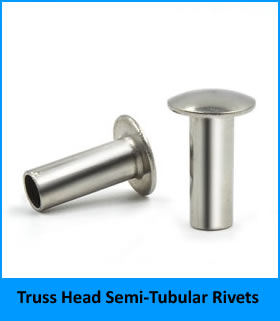

4. Đinh tán đầu giàn, bao gồm đinh tán đặc đầu giàn và đinh tán hình bán nguyệt đầu giàn.

Cần thêm thông tin về đinh tán đầu giàn? Chỉ cần nhấp vào

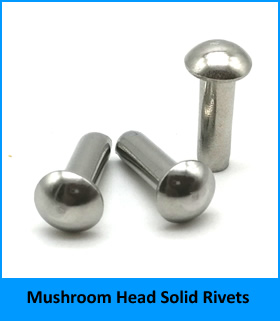

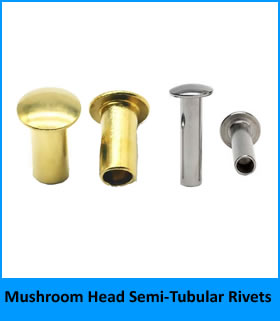

5. Đinh tán đầu nấm, bao gồm đinh tán đặc đầu nấm và đinh tán hình bán nguyệt đầu nấm.

nhấp chuột để biết thêm thông tin chi tiết về đinh tán đầu nấm của chúng tôi.

Để biết thêm về Nuote Metals và Dây chuyền sản xuất Đinh tán của chúng tôi, vui lòng xem video bên dưới.

Thông số kỹ thuật

Chúng tôi sản xuất những chiếc đinh tán này từ nhiều vật liệu. Tất cả các kích thước được xác minh bằng cách phân loại quang học.

Tùy chọn và thuộc tính vật liệu

Vật liệu	Lớp	Kiểu đầu	Chống ăn mòn	Kết thúc điển hình
Thép cacbon thấp	1008, Q195	Phổ quát	Trung bình (48–120 giờ phun muối)	Mạ kẽm (trong/xanh/vàng), oxit đen
Thép không gỉ	304, 316	Phổ quát	Tốt đến xuất sắc (200–1.000+ giờ)	Thụ động, thổi hạt
Thau	C26000	Phổ quát	Tốt (trong nhà/hàng hải)	Sơn mài, đồ cổ, mạ niken

Phạm vi kích thước tiêu chuẩn (Thép, 304, Đồng thau)

Chân Dia (mm)	Đầu Dia (mm)	Chiều cao đầu (mm)	Chiều dài thùng (mm)	Độ sâu khoang	Phạm vi kẹp (mm)
3.0	6,0 – 6,5	1,4 – 1,7	4 – 12	45–55% chiều dài	1,5 – 4,0
4.0	8,0 – 8,5	1,8 – 2,1	5 – 16	45–55% chiều dài	2,0 – 5,5
5.0	9,5 – 10,5	2,2 – 2,6	6 – 20	45–55% chiều dài	2,5 – 7,0
6.0	11,0 – 12,0	2,6 – 3,0	8 – 25	45–55% chiều dài	3,0 – 9,0
8.0	14,0 – 15,0	3,2 – 3,8	10 – 32	45–55% chiều dài	4.0 – 12.0

Dung sai: Đường kính thân ± 0,05mm, đường kính đầu ± 0,15mm, chiều cao đầu ± 0,10mm, chiều dài ± 0,15mm.

Tính chất cơ học (Thép 5 mm, đặt thành tấm thép 2 mm)

Tài sản	Giá trị
Sức mạnh cắt đơn	12.000 – 14.000 N
Kéo kéo	6.800 – 8.200 N
Kích thước lỗ đề xuất	Đường kính thân + 0,15 – 0,25 mm
Lực cài đặt khuyến nghị	1,5 – 2,5 tấn

Quy trình sản xuất bảy bước của chúng tôi

Chúng tôi tuân theo một quy trình làm việc có kỷ luật cho mỗi đợtđinh tán hình ống nửa đầu phổ quát.

1. Tìm nguồn cung ứng nguyên liệu –Chúng tôi mua dây được chứng nhận từ các nhà máy được phê duyệt. Mỗi cuộn dây có một số nhiệt để truy xuất nguồn gốc đầy đủ.

2. Kiểm tra vật liệu –Dây đến được kiểm tra bằng máy quang phổ và máy đo độ bền kéo. Chúng tôi xác minh đường kính và tình trạng bề mặt.

3. Tùy chỉnh hoặc thiết lập công cụ –Đối với các kích thước mới, chúng tôi thiết kế khuôn dập nguội cacbua (thời gian thực hiện 15–25 ngày). Đối với kích thước tiêu chuẩn, kỹ thuật viên của chúng tôi sẽ cài đặt và căn chỉnh dụng cụ hiện có.

4. Kiểm tra bài viết đầu tiên –The cold header runs 50 sample rivets. Chúng tôi đo đường kính đầu, chiều cao đầu, đường kính thân, tổng chiều dài và độ sâu khoang. A full FAI report is sent to you for approval.

5. Sản xuất hàng loạt –Sau khi được phê duyệt, chúng tôi chạy với tốc độ 200–400 sản phẩm mỗi phút. Việc kiểm tra trong quá trình diễn ra cứ sau 2.000 sản phẩm đối với các kích thước quan trọng.

6. Mạ theo hợp đồng phụ hoặc Psự hỗ trợ (nếu cần) –Đối với các bộ phận bằng thép, chúng tôi gửi lô hàng đến các đối tác mạ được chứng nhận của mình. Đối với thép không gỉ, chúng tôi cung cấp tính năng thụ động. Độ dày lớp mạ được xác minh bằng XRF.

7. Kiểm tra lần gửi cuối cùng –Chúng tôi sử dụng máy phân loại quang học để kiểm tra 100% các bộ phận về hình dạng đầu, chiều dài và độ sâu khoang. Mẫu AQL (Cấp II, 1.0) được kéo để thử cắt. Giấy chứng nhận phù hợp đi kèm với mỗi lô hàng.

Đảm bảo chất lượng và chứng nhận

Sản xuất của chúng tôiđinh tán hình ống nửa đầu phổ quátđược hỗ trợ bởi:

Phạm vi chứng nhận

Hệ thống quản lý chất lượng ISO 9001:2015
Tuân thủ RoHS (2011/65/EU) cho tất cả các vật liệu
Khai báo REACH SVHC
IATF 16949 Có sẵn cho các dự án ô tô

Mỗi lô hàng bao gồm:

Giấy chứng nhận kiểm tra nhà máy (hóa học vật liệu và độ cứng)
Báo cáo kiểm tra kích thước (10 chiếc mỗi lô)
Giấy chứng nhận mạ hoặc thụ động (nếu có)
Giấy chứng nhận sự phù hợp đã ký

Chính sách minh bạch

Chính sách mẫu – 20 miếng miễn phí cho mọi kích thước tiêu chuẩn (khách hàng thanh toán phí vận chuyển)
Số lượng đặt hàng tối thiểu – 2.000 chiếc đối với thép/đồng thau; 3.000 cho thép không gỉ
Thời gian thực hiện – 7–10 ngày làm việc đối với các kích cỡ có sẵn; 15–20 ngày đối với kích thước tùy chỉnh
Phí dụng cụ – Không có đối với đường kính và kiểu đầu tiêu chuẩn
Chính sách hoàn trả – Các bộ phận bị lỗi được thay thế miễn phí

kim loại Nuotekhông tính phí lấy mẫu lại nếu các sản phẩm đầu tiên không đáp ứng được dung sai bản vẽ của bạn.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa đinh tán nửa đầu hình ống phổ quát và đinh tán nửa hình ống đầu tròn là gì? Khi nào nên chọn đầu đa năng?

Đáp: Đầu vạn năng có đường kính lớn hơn (thường là 2,0–2,2 lần đường kính thân) so với đầu tròn (1,6–1,8 lần). Nó cũng có cấu hình thấp hơn (chiều cao đầu khoảng 30% đường kính đầu, so với 45% đối với đầu tròn). Điều này làm cho đầu đa năng hoạt động tốt hơn đối với các vật liệu mềm hoặc mỏng trong đó lực cản xuyên qua là rất quan trọng nhưng bạn vẫn muốn có hình thức ít gây khó chịu hơn. Hãy chọn đinh tán hình ống nửa đầu đa năng của chúng tôi cho các ứng dụng như trang trí ô tô, bạt vải, bọc vải và các cụm nhựa mà đầu tròn có thể khoét sâu hoặc trông quá nổi bật.

Câu hỏi 2: Có thể sử dụng đinh tán hình ống nửa đầu đa năng với vòng đệm phía sau để tăng thêm khả năng chống kéo ra ở những vật liệu rất mềm không?

Đ: Chắc chắn rồi. Đối với các chất nền cực mềm như bọt, cao su tổng hợp hoặc cao su mỏng, chúng tôi khuyên bạn nên thêm một vòng đệm phẳng dưới phần đuôi có móc. Đầu đa năng rộng ở phía nhìn thấy được kết hợp với vòng đệm ở phía mù tạo ra một lớp kẹp giúp ngăn cản sự kéo qua ngay cả khi chịu tải trọng động cao. Nuote Metals có thể cung cấp vòng đệm bằng thép hoặc đồng thau phù hợp được đóng gói sẵn bằng đinh tán của chúng tôi. Specify “with washers” when ordering. Đối với bọt dày hơn 5 mm, chúng tôi cũng cung cấp chiều dài thùng tùy chỉnh để phù hợp với chiều cao ngăn xếp bổ sung.

Câu 3: Bạn cung cấp những vật liệu và hoàn thiện nào cho những chiếc đinh tán này và loại nào tốt nhất để sử dụng ngoài trời?

Trả lời: Chúng tôi cung cấp thép cacbon thấp (mạ kẽm cho trong nhà/ngoài trời nhẹ nhàng), thép không gỉ 304 (tốt cho ngoài trời nói chung) và thép không gỉ 316 (tốt nhất cho biển/ven biển). Đối với các ứng dụng trang trí, đồng thau có lớp mạ cổ hoặc niken hoạt động tốt nhưng có khả năng chống ăn mòn kém hơn so với thép không gỉ. Đối với bàn ghế ngoài trời hoặc bạt che mưa và tia cực tím, chúng tôi khuyên dùng đinh tán hình ống nửa đầu đa năng bằng thép không gỉ 304 với lớp hoàn thiện thụ động. Để tiếp xúc trực tiếp với nước mặn (vỏ thuyền, phần cứng của bến tàu), hãy chọn thép không gỉ 316. We provide salt spray test data upon request.
